Serye ng Mga Bahagi ng Pneumatic

SOLH Y type double ear clevis joint para sa pneumatic cylinder rod end, standard fork connector na maaaring palitan ng mga bahagi ng SMC/AirTAC. Panloob na thread M10×1.25-M27×2 na tumutugma sa 32-125mm bores, pin hole φ10-27mm, ±5° single plane swing. Carbon steel na itim/galvanized o hindi kinakalawang na asero. Tamang-tama para sa mga single ear load lug na may mataas na load bearing sa push pull at articulated mechanisms.

SOLH F type floating joint para sa pneumatic cylinder rod end, flexible ball head compensating connector. Sumisipsip ng axial/radial misalignment (axial ±1.5mm, angular ±2°~±5°), inaalis ang side force at pinoprotektahan ang cylinder seal. Mga Thread na M6×1.0-M20×1.5 na tumutugma sa 16-100mm bores, anodized aluminum o 304 stainless. Mapapalitan sa AirTAC F series, SMC JAF/JAHF. Tamang-tama para sa press fitting, assembly lines at long stroke conveying.

SOLH U type fish eye rod end bearing para sa pneumatic cylinder rod end, 360° universal articulated joint na may ±13°~±15° swing. Binabayaran ang hanggang 2mm na coaxial deviation, inaalis ang lateral force at pinoprotektahan ang mga cylinder seal. Mga Thread na M6×1.0-M27×2 na tumutugma sa 16-125mm na mga butas, na may mga bakal / self lubricating na tanso / 304 na hindi kinakalawang na opsyon. Ang AirTAC F-U at SMC PHS ay maaaring palitan. Tamang-tama para sa mataas na bilis, sira-sira at maraming anggulo na mekanismo ng pagkarga.

SOLH C-type na self-locking pneumatic quick coupler, steel ball na self-lock na disenyo para sa isang kamay na operasyon. NBR sealing, working pressure 0-1.0MPa. Mga opsyon na bakal/plastik na may nikel. PP10~PP40, PF/PH/SP/SM series para sa Φ4×6~Φ8×12 PU tube at G1/4, G3/8, G1/2 na mga thread. Cross brand na maaaring palitan ng SMC at AirTAC. Malawakang ginagamit para sa mga air compressor, air tool at vacuum generator pneumatic lines.

SOLH KQ2H one touch straight push in fitting, direktang palitan ng SMC KQ2H. POM body, nickel plated brass thread, NBR seal. Gumagana para sa naka-compress na hangin hanggang sa 1.0MPa at vacuum pababa sa -95kPa. Sumasaklaw sa Φ2-Φ16 PU/PA tubes, metric M & R taper thread, equal-diameter at mga nagpapababang configuration. Tamang-tama para sa mga vacuum generator, micro cylinder at nakakulong na automation pneumatic piping.

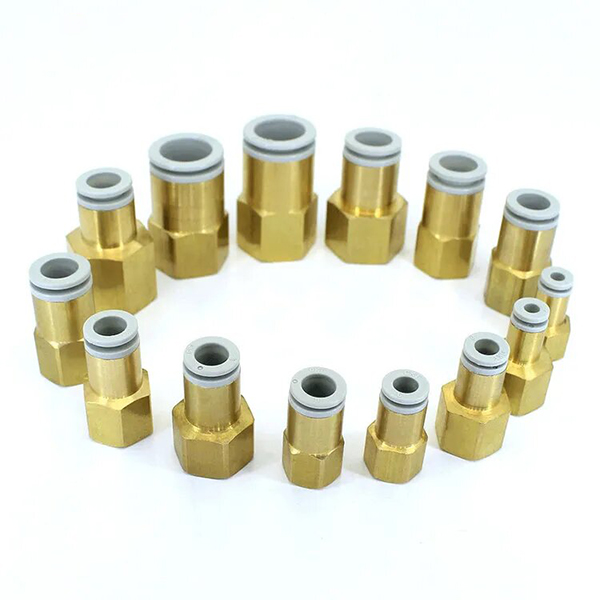

SOLH KQ2F one touch push in fitting, direktang kapalit para sa SMC KQ2F. Nikel-plated brass body, NBR seal, gumagana para sa vacuum (-0.1MPa) hanggang sa 1.0MPa compressed air. Isang dulo para sa PU/PA/FEP/PFA tube, isang dulo na female thread M5/Rc1/8~Rc1/2. Compact rotatable design para sa tight space piping, malawakang ginagamit sa solenoid valves, cylinders at automation vacuum circuits.

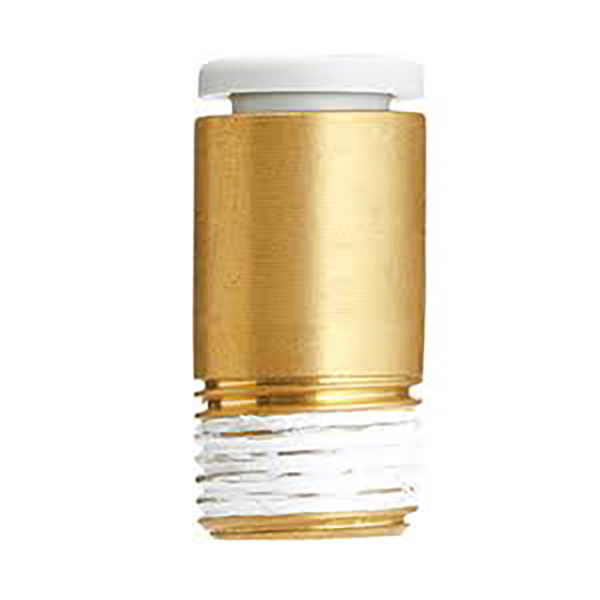

SOLH KQ2S one touch push in fitting, direktang pagpapalit ng SMC KQ2S. Nikel-plated brass body, NBR seal, gumagana para sa vacuum (-0.1MPa) hanggang sa 1.0MPa compressed air. Isang dulo para sa PU/PA tube, male thread end na may recessed inner hex socket, nagbibigay-daan sa hex wrench tightening sa masikip na espasyo. Mahusay para sa mga compact valve island, high density pneumatic wiring at vacuum adsorption system.

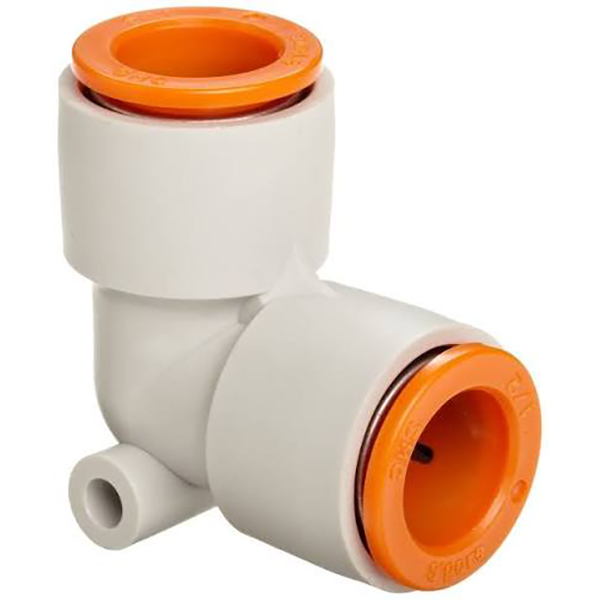

SOLH KQ2L one touch 90°elbow push in fitting, direktang kapalit ng SMC KQ2L. Ang POM body, NBR seal, ay sumusuporta sa 0~1.0MPa compressed air at vacuum hanggang 95kPa. Maramihang istilo: male thread, equal diameter elbow, stem elbow at reducing stem elbow para sa PU/PA tube. Perpekto para sa space-saving 90°piping sa vacuum generators, solenoid valves at automation machinery.

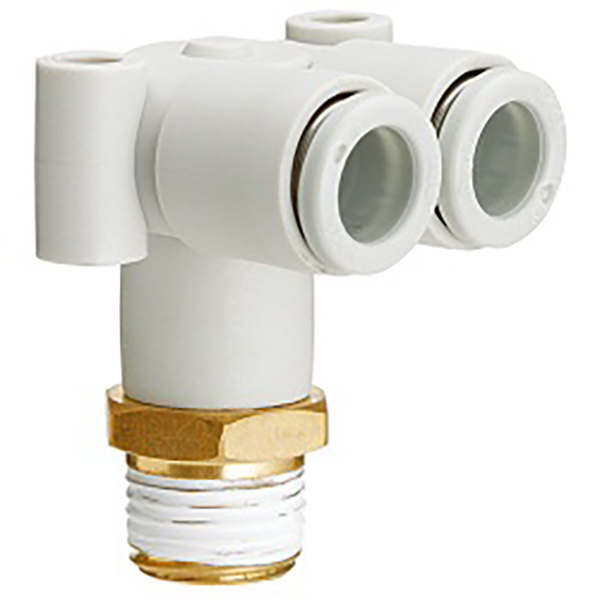

SOLH KQ2LU L-type 1 hanggang 2 twin elbow push-in fitting, maaaring palitan ng SMC KQ2LU. 90° one inlet two outlet design para sa balanseng airflow. POM body, nickel plated brass thread at NBR seal, gumagana para sa 0~1.0MPa compressed air at -95kPa vacuum. Maramihang thread at equal-diameter na opsyon para sa PU/PA tubing, malawakang ginagamit sa robotic end effector at vacuum suction cup branching.
