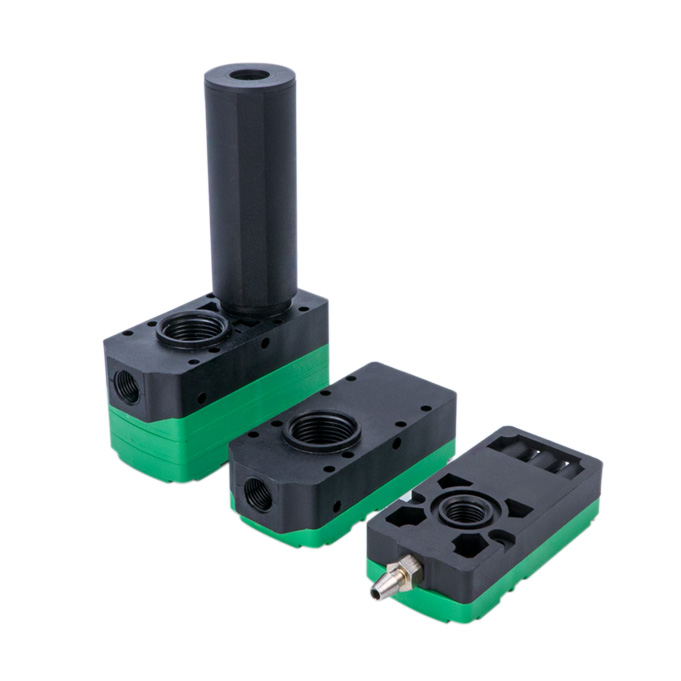

PBM/PBX series multi-stage vacuum generator

PBM / PBX Series Mini Multi-Stage Multi-Energy Vacuum Ejector | Piab Style Stackable Vacuum Generator

Brand: SOLH ng Richge Technology | Ultra-Thin Stackable 2-Stage Venturi Vacuum Generator

1. Pangkalahatang-ideya ng Produkto

   Ang PBM / PBX ay Piab-style na mini two-stage diffusing multi-stage vacuum generators, na kilala rin bilang multi-energy vacuum generators. Gumagamit sila ng modular stackable na disenyo na may ultra-manipis na magaan na katawan. Ang PBM ay karaniwang built-in na bersyon ng silencer, habang ang PBX ay tambalang panlabas na uri ng silencer. Tatlong functional na bersyon ang available: Type A valveless, Type B na may supply valve, Type C full multi-energy integrated model.

  Core positioning: Compact footprint, mababang air consumption at malaking suction flow. Sinusuportahan ang multi-layer manifold stacking na may independiyenteng kontrol para sa maraming suction cup. Tamang-tama para sa robot na EOAT, palletizing at porous na workpiece na may mga foam suction cup.

      • PBM Standard Mini: Built-in na silencer, slim body, mahinang ingay, angkop para sa isang unit o stacked assembly

      • Uri ng Compound ng PBX X-mini: Matatanggal na external silencer cartridge, mas mataas na ultimate vacuum, mas malaking daloy at mas mahusay na pag-alis ng init, na idinisenyo para sa tuluy-tuloy na operasyon ng high-cycle

  Mga marka ng laki: 5 / 10 / 20 / 30. Ang numero ay kumakatawan sa katumbas na rating ng kapangyarihan ng vacuum pump (0.05~0.3kW). Mga functional na bersyon: Isang basic valveless, B integrated supply valve, C full multi-energy model (supply valve + break valve + vacuum pressure detection + adjustable vacuum break throttle).

2. Model Coding Rule

  Halimbawa: PBM10-B-K15L-FN / PBX20-C-K15M-FN

     • PBM / PBX

￮ PBM: Karaniwang uri ng mini na may built-in na silencer

￮ PBX: Compound X-mini na uri na may panlabas na silencer cartridge

     • 10: Code ng laki (5/10/20/30)

￮ 5: Micro maliit na daloy, maliliit na bahagi

￮ 10: Maliit-katamtamang daloy, 3C maliliit na bahagi

￮ 20: Medium flow bestseller, karton, film at foam suction cup

￮ 30: Malaking daloy, malaking porous sheet at palletizing

     • A/B/C: Functional na bersyon

￮ A: Valveless basic unit, generator body lang, kinokontrol ng external solenoid valve

￮ B: Iisang bersyon ng balbula, built-in na supply solenoid valve, opsyonal na one-way na pressure holding valve, natural na paglabas ng vacuum

￮ C: Buong multi-energy na bersyon, supply valve + vacuum break valve + digital vacuum pressure switch + adjustable blow throttle

     • K1: Valve combination code, K1 = Normally Closed supply valve + Normally Closed break valve

     • 5/6: Coil boltahe: 5=DC24V, 6=DC12V

     • L/M: Detalye ng wire lead

     • FN: Pressure switch output (NPN/PNP, unit opsyonal kPa/inHg)

  Halimbawa ng pag-order: PBM20-C. Depinisyon: PBM standard built-in na silencer, size 20, Type C full multi-energy model, integrated supply at break valve, adjustable vacuum break at vacuum detection alarm.

3. PBM VS PBX Core Pagkakaiba

4. Bersyon A/B/C Paghahambing ng Function

5. Buod ng Teknikal na Pagtutukoy

  Pagganap @0.5MPa Presyon ng Supply

6. Gabay sa Pagpili

  Piliin ang PBM o PBX

     • ✅ PBM: Limitadong espasyo sa pag-install, robot EOAT, regular na pasulput-sulpot na cycle, hindi kailangan ng nakausli na silencer

     • ✅ PBX: Foam suction cup, porous na karton, mahabang tuluy-tuloy na operasyon, kailangan ng mas mataas na daloy at vacuum

  Piliin ang Bersyon A / B / C

     • ✅ Bersyon C Multi-Energy: Robot application, mabilis na blow-off release + nawawalang part detection alarm, bawasan ang mga panlabas na balbula at piping (mas gusto)

     • ✅ Bersyon B: Limitadong badyet, walang blow-off na paglabas ng vacuum, workpiece na inilabas ng self-weight

     • ✅ Bersyon A: Nakapirming kabit na may umiiral na panlabas na solenoid valve, pinakamababang gastos sa pagkuha

  Stackable Manifold Feature (Mahalagang Benepisyo ng PBM/PBX)

     Ang PBM5 ay maaaring mag-stack ng hanggang 16 na layer; Sinusuportahan ng PBM10 ang hanggang 12 layer. Ang PBX ay nagbabahagi ng parehong kakayahan sa pagsasalansan. Ang bawat layer ay nagmamay-ari ng independiyenteng vacuum circuit na walang interference sa isa't isa, na nagbabahagi ng isang pangunahing supply ng hangin. Pinakamahusay na pagpipilian para sa multi-station transfer at multi-nozzle modules.

     Materyal ng selyo: NBR para sa mga pangkalahatang kondisyon; FKM para sa food grade o acid / alkali corrosive na kapaligiran.

7. Pneumatic Circuit para sa Type C Multi-Energy Modelo

     Pinagmumulan ng hangin → AFC air filter (oil mist ipinagbabawal) → AR pressure regulator → PBM/PBX-C air supply port; Vacuum port → ZFC vacuum filter → suction cup. Dalawang DC24V signal wire ang kumokonekta sa PLC: ang isa para sa vacuum adsorption control, ang isa para sa adjustable blow-off vacuum break. Ang signal ng feedback ng vacuum na ginagamit para sa pag-detect ng nawawala / nahulog na workpiece.

8. Mga Tala sa Pagpapatakbo

     • Ang suplay ng hangin ay dapat na tuyo at na-filter, ipinagbabawal ang oil mist lubricator. Ang kontaminasyon ng langis ay makakabara sa dalawang yugto ng mga nozzle.

     • Ang ZFC vacuum filter ay dapat na naka-install sa vacuum pipeline. Madaling hinaharangan ng alikabok ang mga nozzle at binabawasan ang puwersa ng pagsipsip.

     • Dapat na ganap na naka-install ang PBX external silencer cartridge; ang pag-alis nito ay nagdudulot ng napakalakas na ingay.

     • I-adjust ang Type C vacuum break throttle nang dahan-dahan. Ang labis na pagbubukas ay magpapalipad ng manipis na pelikula at mga workpiece ng papel.

     • Para sa multi-unit stacked manifold assembly, palakihin ang pangunahing air supply pipe para patatagin ang pressure para sa lahat ng unit.

     • Malawak na pagpapaubaya sa temperatura; tiyaking walang icing sa pinagmumulan ng hangin sa ilalim ng mababang temperatura.
