ZH‑D Series Body‑Ported Vacuum Ejector

ZH‑D Series Body‑Ported Vacuum Ejector | Single‑Stage Venturi Direct Pneumatic Connection Vacuum Generator

Brand: SOLH ng Richge Technology | Full Mechanical Interchangeable sa Imported ZH Series Vacuum Generator

1. Pangkalahatang-ideya ng Produkto

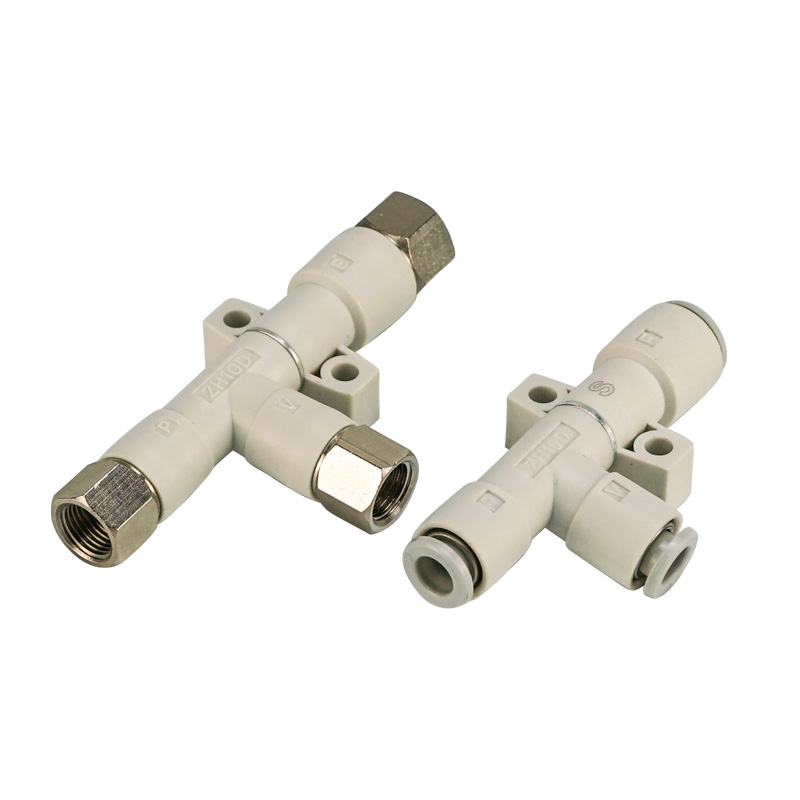

     Ang ZH‑D body-ported type ay single-stage venturi vacuum ejector. Tatlong independiyenteng port kabilang ang SUP supply port, VAC vacuum port at EXH exhaust port ay nangangailangan ng panlabas na piping. Walang built-in na silencer sa loob ng pangunahing katawan. Compact at magaan na disenyo na may pinagsamang resin nozzle na istraktura, ganap na napagpapalit sa imported na ZH series.

  Pagkakaiba ng Modelo

     • ZH‑D Body-ported na uri: Tatlong port para sa panlabas na piping, nang walang built-in na silencer.

     • ZH‑B Box‑type: Nilagyan ng integrated silencer sa loob ng katawan, tanging mga supply at vacuum port ang nakalaan.

  Dalawang marka ng pagganap:

     • S‑specification (Mataas na vacuum): Ultimate vacuum ‑90kPa, perpekto para sa mga selyadong makinis na workpiece.

     • L‑specification (Mataas na daloy): Mas malaking daloy ng pagsipsip na may mas mababang antas ng vacuum, para sa mga nakakahinga na porous na workpiece gaya ng papel, tela at karton.

  Mga sakop ng nozzle bore Φ0.5 / 0.7 /1.0 /1.3 /1.5 /1.8 /2.0mm. Suportahan ang maraming opsyon sa koneksyon: one‑touch fitting, G/Rc thread, NPT imperial thread. Maramihang mga mounting solution: direct screw fastening, mounting bracket at DIN rail installation. Malawakang inilapat para sa robot end effector at multi‑station module applications.

2. Kumpletuhin ang Paliwanag ng Model Coding

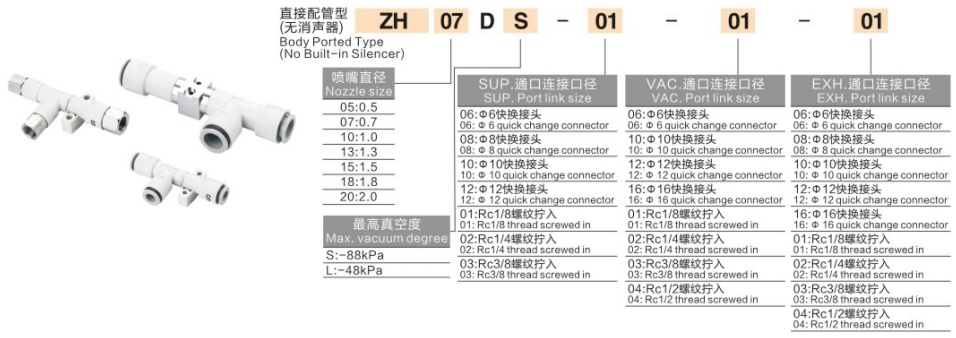

Halimbawang modelo:ZH10DSA‑06‑08‑10

     • ZH: Serye code ng vacuum ejector

     • 10: Nozzle bore code

     • D / B: Porma ng katawan. D = uri ng body-ported na may 3 panlabas na port na walang built-in na silencer; B = box‑type na may pinagsamang silencer

     • S / L: Katangian ng vacuum. S = high‑vacuum type ultimate ‑90kPa na may katamtamang daloy ng pagsipsip; L = uri ng high-flow. ZH05‑13 ultimate ‑48kPa; ZH15‑20 ultimate ‑66kPa, malaking daloy para sa makahinga na mga workpiece

     • A: Bagong henerasyong magaan na bersyon na may pinaikling dimensyon at pinababang timbang

     • ‑06‑08‑10: Detalye ng port(SUP‑VAC‑EXH). Ang dalawang-digit na numero ay kumakatawan sa metric one‑touch fitting size(06=Φ6,08=Φ8,10=Φ10,12=Φ12). F01/F02/F03 para sa G/Rc thread; N01/N02 para sa NPT imperial thread.

  Halimbawa ng order: ZH13DSA‑08‑10‑10
     ZH body-ported vacuum ejector, Φ1.3mm nozzle, S high‑vacuum grade, bagong A lightweight na bersyon; supply port Φ8, vacuum port Φ10, exhaust port Φ10 one-touch fitting.

3. Mga Pangunahing Kalamangan sa Pagganap

     • Tatlong ganap na independiyenteng panlabas na port: Paghiwalayin ang SUP supply, VAC vacuum at EXH exhaust port. Maaaring kumonekta ng exhaust gas ang panlabas na silencer o sentralisadong pipeline ng tambutso. Angkop para sa robot end effector at pagsasama ng module, libre mula sa panloob na silencer space constraints.

     • Magaan na pinagsamang resin nozzle: Nozzle at pangunahing katawan na integral na hinulma para sa kapansin-pansing pagbabawas ng timbang, perpekto para sa high-speed na paglipat ng EOAT. Pinaikli ng Bagong bersyon ang haba at taas, binabawasan ang timbang ng hanggang 74%.

     • Mga opsyon sa pagganap ng dalawahang vacuum: S high-vacuum para sa makinis na selyadong mga workpiece kabilang ang salamin, metal sheet at plastic housing; L high‑flow para sa karton, pelikula, tela at mga materyal na madaling tumagas para sa kabayaran sa pagtagas.

     • Mayaman na mga pagpipilian sa port: Metric one‑touch fitting, G/Rc pipe thread at NPT imperial thread para sa global-market equipment adaptation.

     • Iba't ibang paraan ng pag-mount: Direct screw fastening, standard bracket, L-shaped bracket at DIN rail mounting para sa flexible na layout.

     • Kinakailangan ang walang langis na operasyon: Ipinagbabawal ang oil‑mist lubrication, kailangan lang ng dry filtered compressed air.

4. Karaniwang Teknikal na Pagtutukoy

Pagganap sa 0.5MPa supply pressure (ANR)

Para sa variant ng L‑high‑flow: mas mataas na daloy ng pagsipsip sa ilalim ng magkaparehong nozzle bore na may mas mababang ultimate vacuum level.

5. Talahanayan ng Paghahambing ng ZH‑D VS ZH‑B

6. Hakbang-hakbang na Gabay sa Pagpili

     • Pagpili ng pagganap ng S / L

 ￮ ✅ S high‑vacuum (‑90kPa): Makinis na selyadong workpiece gaya ng steel plate, salamin, plastic housing, PCB; menor de edad na pagtagas, kinakailangan ang mataas na puwersa ng adsorption.

 ￮ ✅ L high‑flow: Carton, foam, film, tela at iba pang leak-prone breathable workpieces, malaki ang flow compensates sa vacuum leakage.

     • Pagpili ng nozzle bore: Pumili ayon sa kabuuang suction‑cup adsorption area. Ang mas malaking nozzle ay nagdudulot ng mas mataas na daloy ng pagsipsip habang mas mataas ang pagkonsumo ng hangin. Iwasan ang sobrang laki ng nozzle para maiwasan ang compressed-air waste.

     • Pagpili ng uri ng port: Metric one‑touch fitting (06/08/10/12) para sa domestic automation equipment; G thread / NPT thread para sa mga makinang pang-export sa ibang bansa.

     • Tala sa paghawak ng tambutso para sa D‑type: Ang D‑variant ay walang built-in na silencer. Dapat kumonekta sa exhaust port ng EXH ang panlabas na silencer kung hindi ay magiging matindi ang ingay; o ruta ang tambutso mula sa cabinet ng kagamitan.

     • Vacuum na solusyon sa pagtuklas: ZH series vacuum ejector na walang built-in na pressure switch. Magdagdag ng external ZSE vacuum pressure switch kung kailangan ng signal feedback.

7. Mga Karaniwang Sitwasyon ng Aplikasyon

     • Robot EOAT end-of-arm picking: 3C plastic parts, PCB at battery sheet handling

     • Industriya ng packaging: carton, film at paper material pick-up

     • Maliit na laki ng bahagi ng demolding para sa injection-molding na robot

     • Multi-parallel vacuum module para sa multi‑suction‑cup synchronous adsorption

     • Mga istasyon ng pag-automate na nangangailangan ng sentralisadong basura-gas na tambutso sa labas ng pabahay ng kagamitan

8. Paglalarawan ng Standard Pneumatic Circuit Diagram

     ZH‑D body‑ported standard circuit: AFC air‑source filter (bawal ang oil‑mist unit) → 3/2 solenoid valve → SUP supply port ng ZH‑D; Ang VAC vacuum port ay nag-uugnay sa ZFC vacuum filter pagkatapos sa suction cup; Ang EXH exhaust port ay nag-uugnay sa panlabas na silencer o exhaust hose na naka-ruta sa labas ng kagamitan.

9. Mahalagang Mga Tala sa Operasyon

     • Mahigpit na ipinagbabawal ang oil-mist lubricator. Ang kontaminant ng langis ay magbabara sa maliit na butas ng nozzle, magdudulot ng pagkabulok ng puwersa ng pagsipsip o kumpletong pagkabigo. Tanging air filter ang dapat gamitin para sa air source treatment.

     • Ang ZFC inline na vacuum filter ay dapat na naka-install sa vacuum side. Ang pagpasok ng dust particle ay hahantong sa pagbara ng nozzle.

     • Para sa ZH‑D body-ported ejector, ang EXH exhaust port ay dapat magbigay ng silencer upang maiwasan ang labis na antas ng ingay.

     • Inirerekomendang presyon ng supply:0.4‑0.5MPa. Ang pangmatagalang tuluy-tuloy na operasyon sa ilalim ng buong 0.6MPa ay hindi iminumungkahi.

     • I-minimize ang haba ng hose sa pagitan ng vacuum ejector at suction cup, bawasan ang volume ng pipeline para sa mas mabilis na pagtugon sa vacuum.
