ZU Series Inline Straight Vacuum Ejector

ZU Series Inline Straight Vacuum Ejector | SOLH Straight Tube Insert Type Vacuum Generator

Brand: SOLH ng Richge Technology | SMC Standard Interchangeable Inline Vacuum Ejector

1. Pangkalahatang-ideya ng Produkto

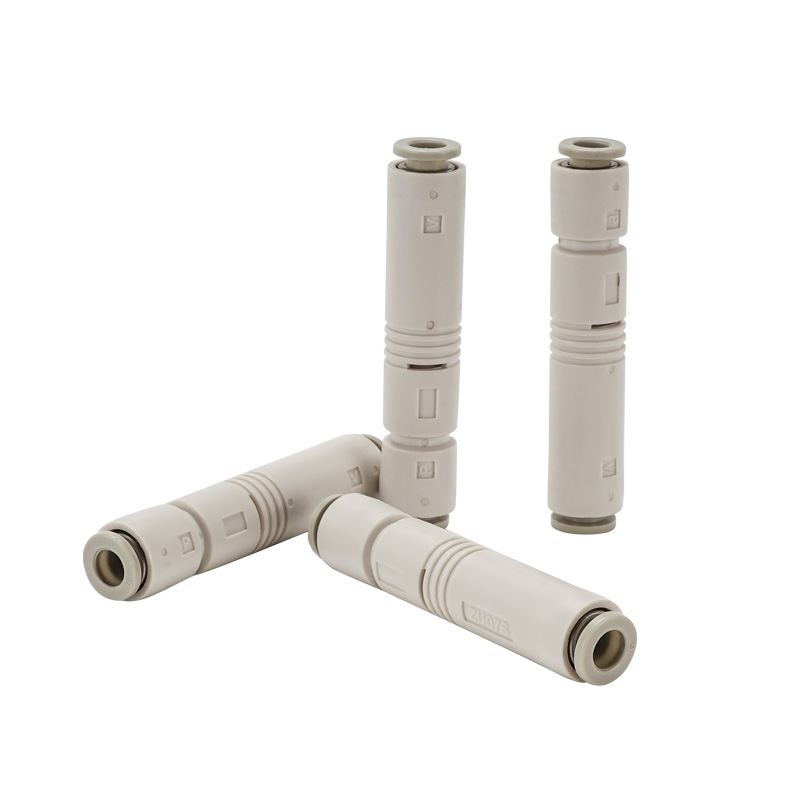

     Ang serye ng ZU ay inline straight tube vacuum ejector. Ang vacuum port at air supply port ay coaxially inayos sa tuwid na linya. Nagtatampok ito ng pinakamaliit na sukat, ultra-light weight at space-saving installation. Angkop para sa mga ipinamahagi na suction cup, gumagalaw na bahagi at makitid na nakakulong na espasyo.

2. Pangunahing Istruktura at Prinsipyo sa Paggawa

     • Istruktura: SUP supply port → nozzle → diffuser section → VAC vacuum port → EXH exhaust port, integrally molded resin body.

     • Prinsipyo: Ang high-speed jet ng compressed air sa pamamagitan ng nozzle ay lumilikha ng negatibong pressure sa vacuum port para sa vacuum adsorption; tambutso na may built-in na silencing structure.

     • materyal: Pangunahing katawan: engineering PBT resin; one-touch fitting: POM. Copper-free at fluorine-free, RoHS compliant.

     • Timbang: ZU05 ≈6.5g, ZU07≈7.0g; Bagong ZU□A pinahusay na bersyon 3.9g lang.

3. Model Coding Rule (SMC Standard)

  Lumang Bersyon (ZU05 / ZU07)

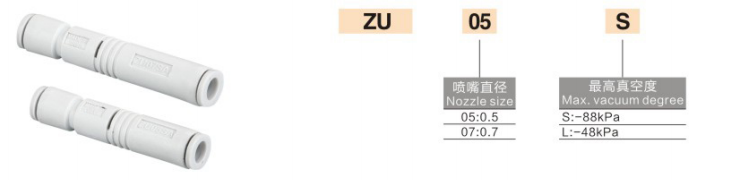

  Format: ZU + nozzle bore + type(S/L)

     • ZU05S: Φ0.5 nozzle, mataas na uri ng vacuum (-84kPa)

     • ZU05L: Φ0.5 nozzle, uri ng mataas na daloy (-48kPa)

     • ZU07S: Φ0.7 nozzle, mataas na uri ng vacuum

     • ZU07L: Φ0.7 nozzle, uri ng mataas na daloy

  Bagong Pinahusay na Bersyon (ZU□A, mas maikli at mas magaan)

  Format: ZU + 03/04/05/07 + S/L + A

     • 03=Φ0.3, 04=Φ0.4, 05=Φ0.5, 07=Φ0.7

     • S = Mataas na vacuum (-87~-90kPa); L = Mataas na daloy (-48kPa)

     • A = na-upgrade na bersyon: pinaikli ng 11% ang haba, binawasan ng 40% ang timbang

4. Talahanayan ng Key Parameter @0.45MPa Standard Supply Presyon

5. S High Vacuum VS L High Flow

     • S Mataas na Uri ng Vacuum: Ultimate vacuum -84~-90kPa. Para sa maliliit na suction cup, manipis, well-sealed na workpiece na nangangailangan ng malakas na adsorption force, gaya ng mga electronic component at thin films.

     • L Uri ng Mataas na Daloy: Ultimate vacuum -48kPa na may mas malaking daloy ng pagsipsip. Angkop para sa mga buhaghag/magaspang na workpiece sa ibabaw, malalaking suction cup, mataas na pagtagas at demand na mabilis na pagtugon, hal. karton at kahoy na tabla.

6. Gabay sa Pag-install at Piping

  1. Pag-install: Mountable sa anumang oryentasyon, walang pag-aayos ng bracket na kinakailangan; maaaring direktang ipasok sa gitna ng air pipeline.

  2. Piping

￮ SUP supply port: ikonekta ang Φ6 air tube (standard)

￮ VAC vacuum port: ikonekta ang suction cup / vacuum pipeline

￮ EXH exhaust port: bukas sa kapaligiran, huwag harangan

  3. Presyon: Karaniwang 0.45MPa, hanay ng pagtatrabaho 0.1~0.6MPa

  4. Temperatura: 5~50 ℃ (walang icing sa pinagmumulan ng hangin)

7. Mga Karaniwang Sitwasyon ng Aplikasyon

     • 3C electronics, semiconductor, distributed adsorption na may maliliit na suction cup

     • Automation production line, gumagalaw na bahagi / robot end effector

     • Makitid na espasyo sa pag-install, magaan at high-speed na mga application sa pagtugon

     • Paghawak ng manipis na papel, manipis na pelikula, maliliit na bahagi at electronic chips

8. Paghahambing ng Pinili: ZU vs ZB vs ZL
