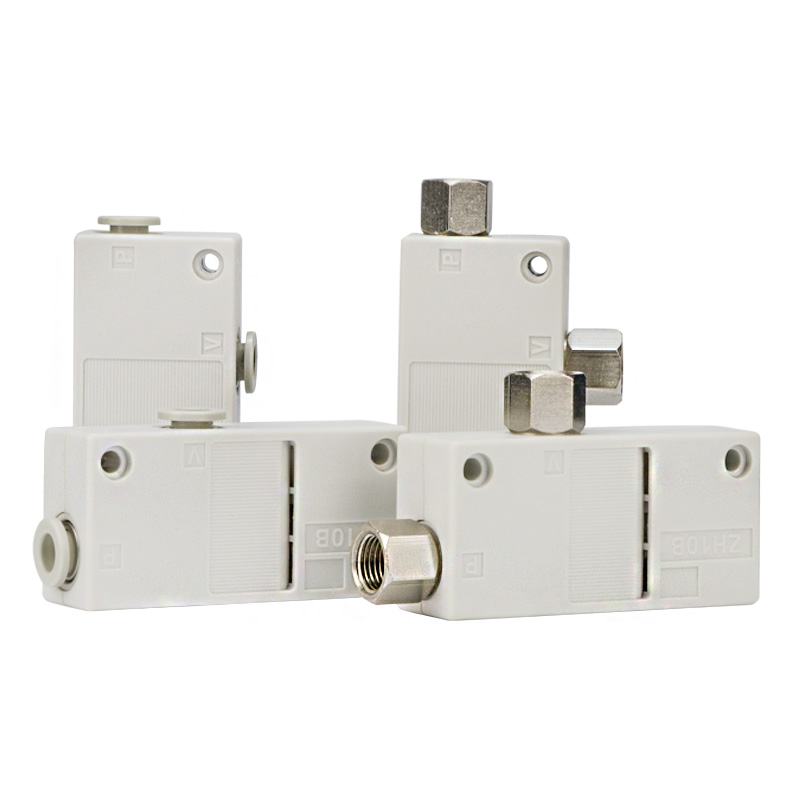

ZH‑B Series Box Type Vacuum Ejector

ZH‑B Series Box Type Vacuum Ejector | Built-in na Silencer Single Stage Venturi Vacuum Generator

Brand: SOLH ng Richge Technology | Ang Drop-in na Kapalit na Tugma sa Imported na ZH‑B Series

1. Pangkalahatang-ideya ng Produkto

     Ang ZH‑B box type na vacuum ejector ay gumagamit ng single-stage na prinsipyo ng venturi na may pinagsamang silencer sa loob ng katawan. Dalawang port lang ang nakalaan: SUP supply port at VAC vacuum port, walang hiwalay na exhaust port. Direktang dine-discharge ang maubos na hangin sa pamamagitan ng built-in na silencer. Napakasimpleng pag-install nang hindi nangangailangan ng panlabas na silencer. Ganap na mapapalitan sa na-import na ZH‑B sa dimensyon at interface ng koneksyon. Available ang dalawang bersyon ng performance: S high‑vacuum type at L high‑flow type, na may kumpletong laki ng nozzle. Tamang-tama para sa mga compact small automation fixtures at robot pick-and-place application.

  Pagkakaiba ng Modelo

     • Uri ng Kahon ng ZH‑B: Built-in na silencer, 2 port (SUP at VAC)

     • ZH‑D Body-ported na Uri: Walang built-in na silencer, 3 independent port na SUP/VAC/EXH para sa external na piping

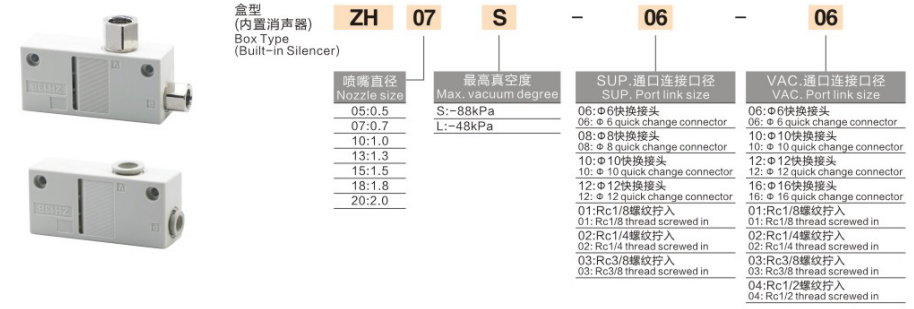

2. Kumpletuhin ang Paliwanag ng Model Coding

  Halimbawa:ZH07S‑06‑06

     • ZH: Series code, box type na vacuum ejector na may built-in na silencer

     • 07: Code ng laki ng nozzle

     • S / L: Max na katangian ng vacuum. S = mataas na vacuum; L = mataas na daloy

     • 06: Laki ng koneksyon sa port ng supply ng SUP

     • 06: Laki ng koneksyon ng VAC vacuum port

  Talahanayan ng Sanggunian ng Port Code

  Halimbawa ng Order: ZH10S‑08‑10
     ZH box type vacuum ejector na may built-in na silencer, Φ1.0mm nozzle, S high-vacuum grade; supply port Φ8 one-touch fitting, vacuum port Φ10 one-touch fitting.

3. Mga Pangunahing Kalamangan sa Pagganap

     • Pinagsamang built-in na silencer: Walang kinakailangang panlabas na silencer. Ang maubos na hangin ay pinalabas sa pamamagitan ng panloob na istraktura ng pagpapatahimik. Mas kaunting mga ekstrang bahagi, mababang ingay at pagtitipid ng espasyo.

     • 2 port lamang para sa simpleng mga kable: Tanging SUP air supply port at VAC vacuum port, walang hiwalay na EXH exhaust port. Perpekto para sa limitadong compact installation space.

     • Opsyonal ang mga bersyon ng dual performance

￮ S High-vacuum (-88kPa): Malakas na puwersa ng adsorption para sa mahusay na selyadong mga workpiece tulad ng steel sheet, salamin, PCB at plastic housing.

￮ L Mataas na daloy (-48kPa): Mas malaking daloy ng pagsipsip upang mabayaran ang pagtagas ng vacuum, na angkop para sa makahinga na mga porous na materyales kabilang ang papel, pelikula, karton at foam.

     • Maramihang mga pagpipilian sa port: Metric one-touch fitting na malawakang ginagamit para sa mga domestic machine; Rc female thread na bersyon para sa export equipment.

     • Magaan na katawan ng PBT: Integraly molded PBT nozzle, mababang timbang, angkop para sa maliit na robot na EOAT. Sinusuportahan ang direktang pag-mount ng tornilyo o pag-install ng bracket.

     • Walang langis na operasyon: Tanging dry filtered compressed air ang kailangan, ipinagbabawal ang oil mist lubrication.

4. Karaniwang Teknikal na Pagtutukoy

  Pagganap ng Sanggunian sa 0.5MPa Supply Pressure

5. ZH‑B Box Type VS ZH‑D Body-ported Type

6. Gabay sa Pagpili

     • Pagpili ng Bersyon ng S / L

￮ ✅ S High-vacuum: Smooth sealed workpieces na nangangailangan ng malakas na adsorption force.

￮ ✅ L High-flow: Ang mga tumutulo na workpiece gaya ng karton, pelikula, tela, malaking daloy ay nagbabayad ng vacuum leakage.

     • Pagpili ng Nozzle Bore: Pumili batay sa kabuuang suction cup adsorption area. Ang mas malaking nozzle ay nagdudulot ng mas mataas na daloy at mas mataas na pagkonsumo ng hangin. Iwasan ang sobrang laki ng nozzle para maiwasan ang compressed air waste.

     • Pagpili ng Port: Metric one-touch fitting (06/08/10) para sa domestic automation; Rc thread (01/02) para sa mga export machine.

     • Vacuum Detection: Walang built-in na pressure sensor. I-install ang ZSE vacuum pressure switch sa vacuum circuit para sa vacuum confirmation o nawawalang bahagi ng alarma.

7. Karaniwang Pneumatic Circuit

     AFC air source service unit (bawal ang oil mist unit) → 3/2 solenoid valve → SUP supply port ng ZH‑B; VAC vacuum port → ZFC vacuum filter → vacuum suction cup.

8. Mahalagang Mga Tala sa Operasyon

     • Mahigpit na ipinagbabawal ang oil mist lubricator. Ang kontaminasyon ng langis ay makakabara sa maliit na nozzle at makakabawas sa lakas ng pagsipsip.

     • Ang ZFC vacuum filter ay dapat na naka-install sa vacuum side upang harangan ang alikabok at protektahan ang nozzle.

     • Inirerekomendang presyon ng supply: 0.4~0.5MPa. Ang pangmatagalang tuluy-tuloy na operasyon sa ilalim ng 0.6MPa na buong presyon ay hindi inirerekomenda.

     • Panatilihing maikli ang hose sa pagitan ng ejector at suction cup hangga't maaari, bawasan ang volume ng pipeline para sa mas mabilis na pagtugon sa vacuum.

     • Ang built-in na elemento ng silencer ay mag-iipon ng alikabok pagkatapos ng mahabang panahon na paggamit. Linisin o palitan ang elemento ng silencer kapag bumaba ang pagsipsip.
