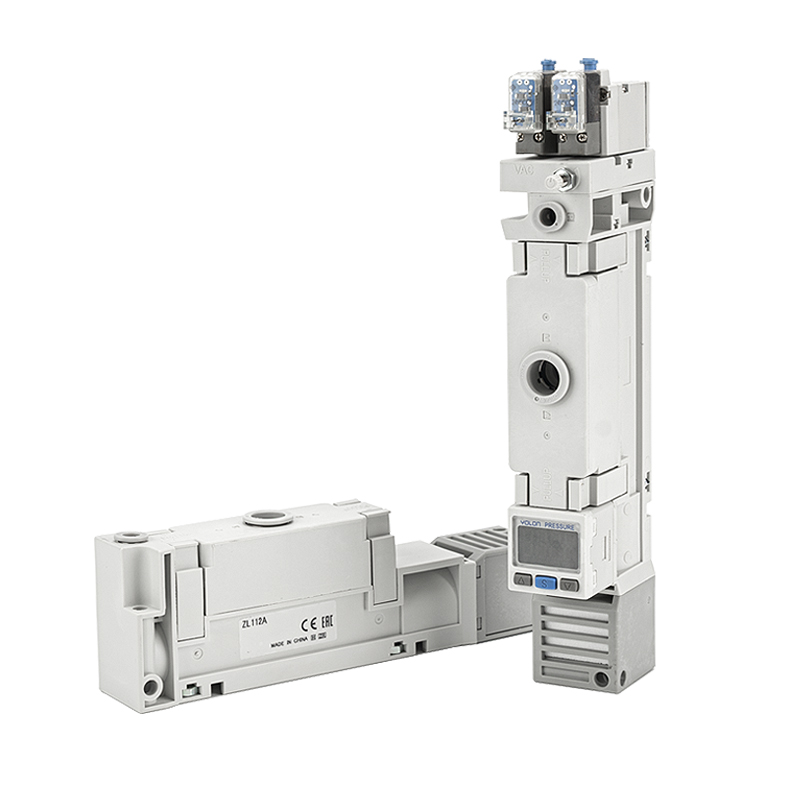

ZL‑Series Vacuum Ejector

SOLIH ZL1 series multi stage energy saving vacuum ejector, ganap na napagpapalit sa SMC ZL1. Max na daloy ng pagsipsip 100L/min (ANR) sa 0.4-0.6MPa na supply. Valveless o isinama sa mga bersyon ng valve na may mga kumbinasyon ng supply/release valve (K1/K2/B1/B2), opsyonal na switch ng vacuum pressure (NPN/PNP, analog na output), indicator-surge protection circuit. Tamang-tama para sa robot na EOAT, 3C pick at place, lithium battery at porous material handling automation.

Magpadala ng Inquiry

Paglalarawan ng Produkto

ZL‑Series Multi‑Stage Energy‑Saving Vacuum Ejector | Modular With‑Valve / Valveless Kumpletong Pagpili

Brand: SOLH ng Richge Technology | Buong Mechanical at Interface na Mapapalitan sa SMC ZL1 Original Series

1. Pangkalahatang-ideya ng Produkto

Ang SOLIH ZL1‑series ay gumagamit ng multi-stage diffuser venturi energy-saving vacuum ejector structure, na ganap na napagpapalit sa orihinal na dimensyon ng SMC ZL1 at layout ng port. Sa ilalim ng magkatulad na kondisyon ng pagkonsumo ng hangin, naghahatid ito ng mas mataas na daloy ng pagsipsip at mas mababang pagkawala ng enerhiya. Malawakang na-deploy para sa high-speed pick-and-place robot manipulators at malakas na adsorption application para sa mga porous breathable na workpiece.

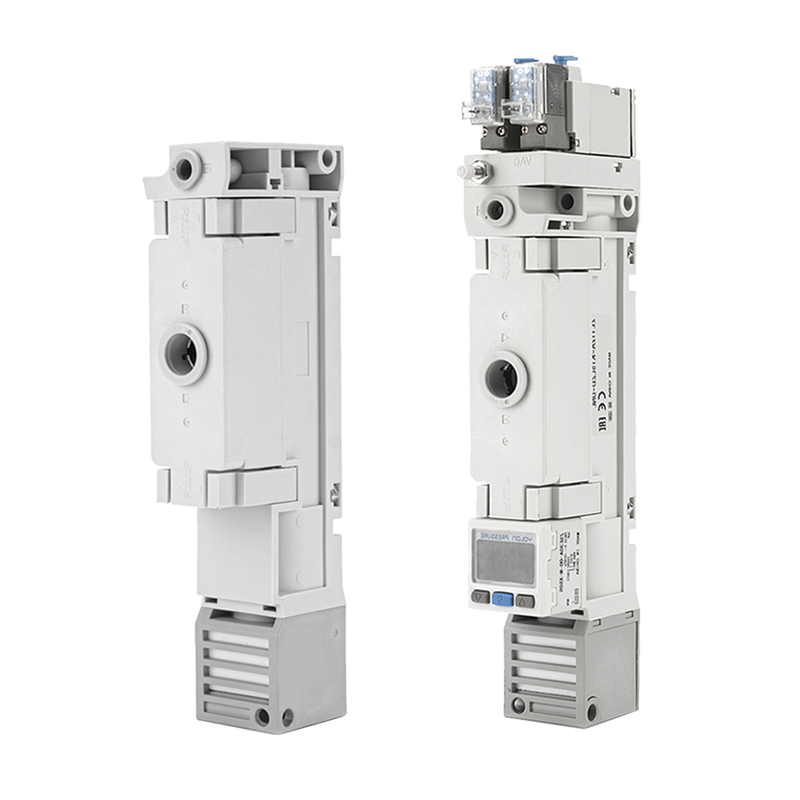

Dalawang pangunahing configuration para sa pagpili:

• Uri ng Valveless (Walang balbula): Pure ejector body lang, kinokontrol ng mga panlabas na solenoid valve. Mababang halaga at lubos na nababaluktot para sa custom na pagsasama ng system.

• With‑Valve Type: Pinagsamang supply valve, release valve at vacuum pressure detection module. Walang kinakailangang karagdagang panlabas na bahagi ng balbula, pinasimpleng piping at mas mabilis na pagtugon. Mas gustong mainstream na solusyon para sa robot end-of-arm tooling (EOAT).

Detalye ng Model 12A: Max na daloy ng pagsipsip 100L/min (ANR), gumaganang supply ng air pressure 0.4~0.6MPa malinis na naka-compress na hangin. Supply port at vacuum port na nilagyan ng one‑touch fitting: Φ6 metric o Φ1/2‑inch imperial optional.

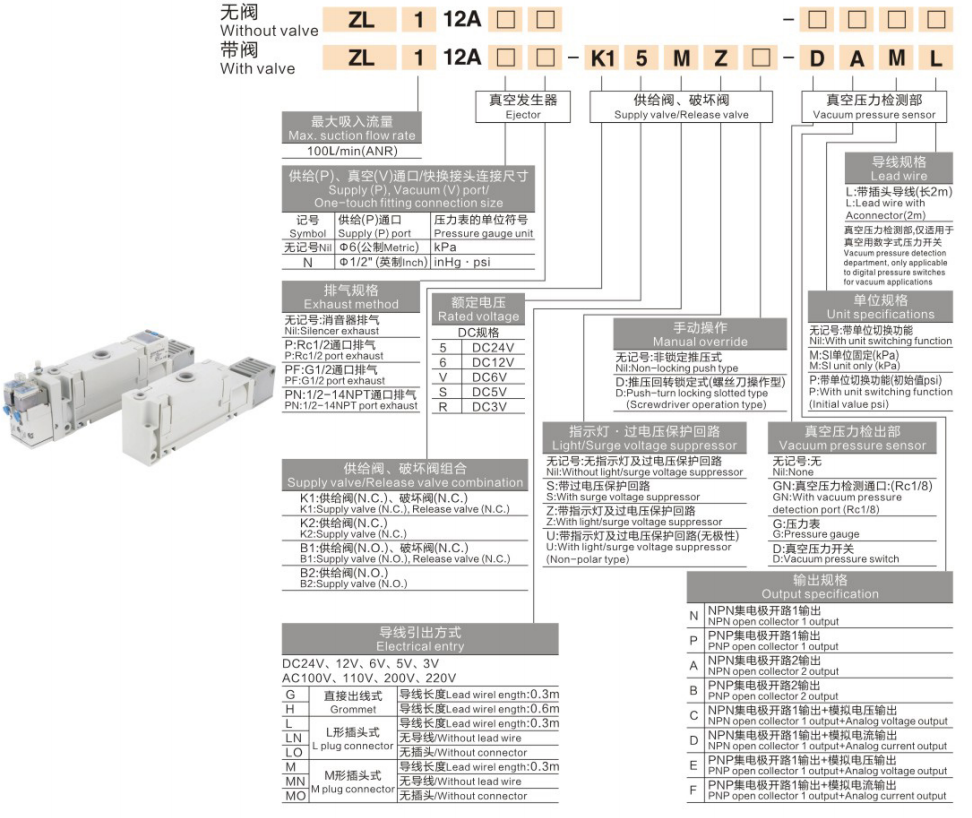

2. Pangkalahatang-ideya ng Pag-code ng Modelo

2.1 Pangunahing Coding na walang balbula

ZL1‑12A

• ZL1: Multi-stage vacuum ejector series code

• 12A: Size code, max suction flow 100L/min (ANR)

2.2 Kumpletuhin ang Coding para sa With‑Valve na Bersyon (Halimbawa ng Pagguhit)

Buong halimbawa:ZL1‑12A‑K15MZ‑DAML

Segment ng Code	Kaukulang Module at Depinisyon
ZL1‑12A	Serye + code ng laki (100L/min) vacuum ejector pangunahing katawan
K1	Supply Valve N.C. + Release Valve N.C. kumbinasyon, supply / release valve assembly
5	Na-rate na boltahe ng coil DC24V
M	M-shape plug-type na wire outlet, cable length 0.3m
Z	May indicator lamp at over-voltage protection circuit
D	Built-in na vacuum pressure switch detection unit
A	NPN open‑collector dual‑channel output specification
M(L)	Pressure-switch cable: 0.3m / 2m na may plug, pumili lang ng isa

3. Buong Step‑by-Step Model Code Breakdown

3.1 Supply(P) / Vacuum(V) Port One‑Touch Fitting Size

Mark	Supply(P) Port	Mga Opsyon sa Unit ng Presyon
Walang marka / N	Φ6 Metric one-touch fitting	kPa
Inch na bersyon	Φ1/2" Imperial one-touch fitting	saHg, psi

3.2 Paraan ng Tambutso

Mark	Paglalarawan ng tambutso
Walang marka	Silencer exhaust (karaniwan, mababang-ingay na pagganap)
PR	1/4" port exhaust, panlabas na piping para sa sentralisadong tambutso
PG1/2	G1/2 port exhaust, large-flow centralized exhaust
PN1/2‑14NPT	NPT 1/2‑14 port exhaust para sa North‑American equipment

3.3 Na-rate na Boltahe

Code	Pagtutukoy ng Boltahe
5	DC24V (pang-industriya na mainstream)
6	DC12V
V	DC6V (opsyonal)
VDC	DC5V (custom-made lang)

3.4 Mga Kumbinasyon ng Supply Valve at Release Valve (Para sa Mga Modelong May-Valve)

Code	Kumbinasyon ng balbula	Paglalarawan ng Function
K1	Supply Valve N.C. + Release Valve N.C.	Pasiglahin ang supply para sa vacuum build-up; pasiglahin ang paglabas para sa mabilis na break-vacuum. Karaniwang pangunahing pagpili.
K2	Supply Valve N.C. (walang release valve)	Tanging kontrol sa supply; natural na inilabas ang vacuum, solusyong na-optimize sa gastos.
B1	Supply Valve N.O. + Bitawan ang Valve N.C.	Karaniwang bukas na supply valve, tuluy-tuloy na supply ng hangin kapag naka-off, para sa mga espesyal na kondisyon sa pagtatrabaho na may hawak na vacuum.
B2	Supply Valve N.O. (walang release valve)	Basic na normally-open na configuration ng supply.

3.5 Manwal na Override Function

Mark	Manual‑Override Operation Mode
Walang marka	Non-latching push-button: itulak upang pasiglahin, bitawan para sa pag-reset.
D	Uri ng push-turn locking (magagamit ang screwdriver), lock para sa tuluy-tuloy na supply ng hangin sa panahon ng pag-commissioning at pag-debug.

3.6 Indicator Lamp at Over‑Voltage Protection Circuit

Mark	Paglalarawan ng Configuration
Walang marka	Walang indicator lamp at walang over-voltage protection circuit.
S	Built-in na over-voltage surge‑suppression circuit para pahabain ang buhay ng serbisyo ng coil.
Z	Indicator lamp plus over-voltage protection circuit para sa power-on status visualization.
U	Polarity-free indicator lamp at over-voltage protection circuit, pinapayagan ang arbitrary wiring.

3.7 Electrical Entry / Wire Outlet Mode

Code	Kahulugan ng Cable Outlet
G	Grommet cable entry, haba ng cable:0.3m
H	L-shape plug‑type na outlet, haba ng cable:0.6m
LN	L-shape plug‑type, walang ibinigay na cable (naghahanda ang customer ng wiring harness)
M	M-shape plug‑type na outlet, haba ng cable:0.3m
MN	M-shape plug‑type, walang ibinigay na cable (naghahanda ang customer ng wiring harness)

3.8 Vacuum Pressure Unit (Bado lamang para sa mga unit na may gamit sa vacuum-detection)

Mark	Setting ng Unit
Walang marka	Multi‑unit switchable: kPa / inHg / psi ay maaaring piliin
M	Fixed‑unit, kPa lang
S	Multi-unit switchable, factory preset sa psi
P	Multi-unit switchable, factory preset sa psi

3.9 Vacuum Pressure Detection Module

Mark	Function at Application ng Detection
Walang marka	Walang yunit ng pagtuklas; purong ejector body, ikonekta ang panlabas na sensor nang hiwalay.
GN	Vacuum‑detection port (Rc1/8), ikonekta ang panlabas na digital pressure gauge o PLC acquisition module.
G	Built-in na analog pressure gauge para sa lokal na on-site na visual na vacuum-level na pagbabasa.
D	Built-in na vacuum pressure switch, output switch / analog signal para sa nawawalang bahagi ng alarma at workpiece-in-place na feedback.

3.10 Detalye ng Output (Para sa D‑type na Vacuum Pressure Switch)

Code	Paglalarawan ng Output Mode
N	NPN open‑collector 1‑channel output, standard para sa PLC NPN input channel
P	PNP open‑collector 1‑channel output
A	NPN open‑collector dual‑channel independent output
W	PNP open‑collector dual‑channel independent output
C	NPN 1‑channel switch + analog na boltahe na output
D	NPN 1‑channel switch + analog kasalukuyang output
E	PNP 1‑channel switch + analog na boltahe na output
F	PNP 1‑channel switch + analog kasalukuyang output

3.11 Detalye ng Pressure-Switch Cable (Para sa D‑type)

Code	Kahulugan ng Cable
L	Pre-assembled plug-in cable, kabuuang haba: 2m
M	Pre-assembled plug-in cable, kabuuang haba: 0.3m

4. Buod ng Mga Pangunahing Teknikal na Detalye

Item ng Parameter	Karaniwang Pagtutukoy
Prinsipyo sa Paggawa	Multi-stage diffuser venturi vacuum ejector, high-efficiency energy-saving structure
Max na Daloy ng Pagsipsip(12A laki)	100L/min (ANR)
Karaniwang Suplay na Presyon ng Hangin	0.4 ~ 0.6MPa
Supply / Vacuum Port	One-touch fitting: Φ6 Metric / Φ1/2" Imperial na opsyonal
Mga Pagpipilian sa Tambutso	Karaniwang tambutso ng silencer; PR / PG / PN port‑type na sentralisadong panlabas na tambutso na opsyonal
Na-rate na Boltahe ng Coil	DC24V / DC12V / DC6V; Available ang DC5V kapag hiniling
Mga Opsyon sa Pagpasok sa Elektrisidad	G grommet / H‑L shape plug / M‑M shape plug; LN / MN cable‑less na bersyon para sa mga wiring ng customer
Vacuum Detection Unit	Walang detection / GN detection port(Rc1/8) / G lokal na pressure gauge / D built-in na vacuum pressure switch
Output ng Signal	NPN / PNP single-dual channel switch output; analog boltahe / kasalukuyang output opsyonal
Indicator at Surge‑Proteksyon	Walang proteksyon / S surge‑protection / Z indicator+protection / U polarity-free indicator+protection

5. Valveless VS With‑Valve Selection Reference Table

Item ng Paghahambing	Uri ng Walang Balbula ZL1‑12A	May‑Valve Type ZL1‑12A‑K1…
Pinagsamang Valve	Walang mga built-in na valve, kinakailangan ang panlabas na 3-way solenoid valve	Pinagsamang supply valve + release valve (serye ng K1/K2/B1/B2)
Paraan ng Vacuum Break	Kinokontrol ng panlabas na balbula o natural na paglabas	Instant vacuum break sa pamamagitan ng built-in na release valve para sa mabilis na pag-drop-off ng workpiece
Bilis ng Tugon	Depende sa panlabas na balbula at layout ng pipe-line	Mas mabilis na pinagsamang tugon para sa high-cycle-rate na robot application
Pagiging Kumplikado ng Piping	Nangangailangan ng magkakahiwalay na mga balbula, kabit at mga accessory ng filter	Highly integrated, minimal on-site piping work
Gastos at Flexibility	Pinakamababang gastos, maximum na flexibility ng disenyo ng system	Mas mataas na antas ng pagsasama, mas gusto para sa robot na EOAT end effector
Pressure‑Detection	Kinakailangan ang panlabas na switch ng presyon ng vacuum	Opsyonal na built-in na G pressure gauge / D vacuum pressure switch

6. Mga Pangkaraniwang Vacuum Circuit Configuration Solutions

Solusyon 1: Circuit na Na-optimize sa Gastos na Walang Balbula

AFC2000 non-oil two-unit air source treatment → 3V110 3-way solenoid valve → ZL1‑12A valveless vacuum ejector → ZPT vacuum suction cup

Solusyon 2: With‑Valve High-Speed Robot Pick-and-Place Circuit

AR pressure regulator → ZL1‑12A‑K15MZ‑DAML (integrated supply valve, release valve at vacuum pressure switch) → robot end‑effector suction cup, awtomatikong nawawalang‑workpiece alarm function na sinusuportahan.

Solusyon 3: Multi‑Bank Centralized Air Supply Circuit

AFC large‑flow non‑oil two‑unit → multiple ZL1 with‑valve ejector manifold assembly → multi‑suction‑cup synchronous material picking.

7. Hakbang-hakbang na Gabay sa Pagpili

• Laki ng port: Para sa karaniwang PU6 / Φ6 tubing, piliin ang walang-marka na metric port. Para sa imperial Φ1/2" tubing, tukuyin ang imperial port kasama ng inHg / psi pressure unit.

• tambutso: Para sa low-noise workshop environment, panatilihin ang karaniwang silencer exhaust. Para sa nakakapagod sa itinalagang ligtas na lugar, gamitin ang PR / PG / PN port‑type na sentralisadong tambutso.

• Boltahe: DC24V(code 5) para sa domestic automation equipment; DC12V / DC6V para sa European export o low-voltage‑device na proyekto.

• kumbinasyon ng balbula: K1 (N.C. supply + N.C. release) para sa karaniwang high-speed pick-and-place; K2 para sa pagbabawas ng gastos; B1/B2 para sa espesyal na normally-open vacuum-holding na kondisyon sa pagtatrabaho.

• Kinakailangan sa pagtuklas: Piliin ang D vacuum pressure switch(NPN/PNP match PLC input type) para sa PLC missing‑part alarm; G lokal na panukat ng presyon para sa on-site na visual na inspeksyon; GN detection port para sa third-party na external na data acquisition.

• Indicator at Surge-protection: Piliin ang bersyon ng Z / U para sa indikasyon ng diagnostic ng cabinet; S over‑voltage‑protection para sa mahalumigmig at malupit na kapaligiran sa pagtatrabaho.

• Manu-manong override: Piliin ang D push‑turn locking manual‑override para sa madalas na pag-commission at pag-debug ng mga senaryo, suportahan ang naka-lock na tuluy-tuloy na supply ng hangin.

8. Mga Karaniwang Sitwasyon ng Aplikasyon sa Industriya

• 3C electronics PCB at chip high-speed pick-and-place handling

• Lithium‑ion battery electrode sheet material transfer

• Carton at porous-material strong-force adsorption

• Glass at sheet‑metal heavy‑duty robotic picking

• Pag-aalis at demolding ng bahagi ng robot na nag-injection-molding

• Application sa pag-agaw ng packaging sa pagpoproseso ng pagkain

• Logistics na nag-uuri ng mga high-speed robotic transfer system

9. Mahalagang Mga Tala sa Operasyon at Pag-install

• HUWAG gumamit ng oil‑mist FRL units (AC / BC series three‑unit) para sa supply ng hangin ng vacuum ejector. Babara ng langis ng lubrication ang mga multi-stage diffuser nozzle, dapat gamitin ang AFC non-oil two-unit air-source treatment unit.

• Mandatorily install ZFC inline vacuum filter sa upstream side. Ang maliliit na multi-stage nozzle ay sensitibo sa alikabok; Ang daloy ng pagsipsip ay bababa nang husto sa sandaling barado ng kontaminasyon ng butil.

• Panatilihing maikli hangga't maaari ang haba ng hose sa pagitan ng ejector at suction cup para masiguro ang mabilis na pagbuo ng vacuum at stable na performance ng pagsipsip.

• Pinakamainam na supply ng hanay ng presyon ng hangin 0.4~0.6MPa. Ang hindi sapat na presyon ay humahantong sa mahinang pagsipsip; ang sobrang presyon ay nagpapataas ng compressed-air consumption.

• Para sa mga modelong may-valve, piliin ang mga bersyon ng Z / S / U na may built-in na surge-protection circuit upang mapalawig ang buhay ng serbisyo ng solenoid coil sa loob ng mga control cabinet.

• Para sa PR / PG / PN na sentralisadong mga configuration ng tambutso, panatilihin ang walang harang na mga tubo ng tambutso, ang back-pressure ay lubhang magpapababa sa pagganap ng paggawa ng vacuum.
