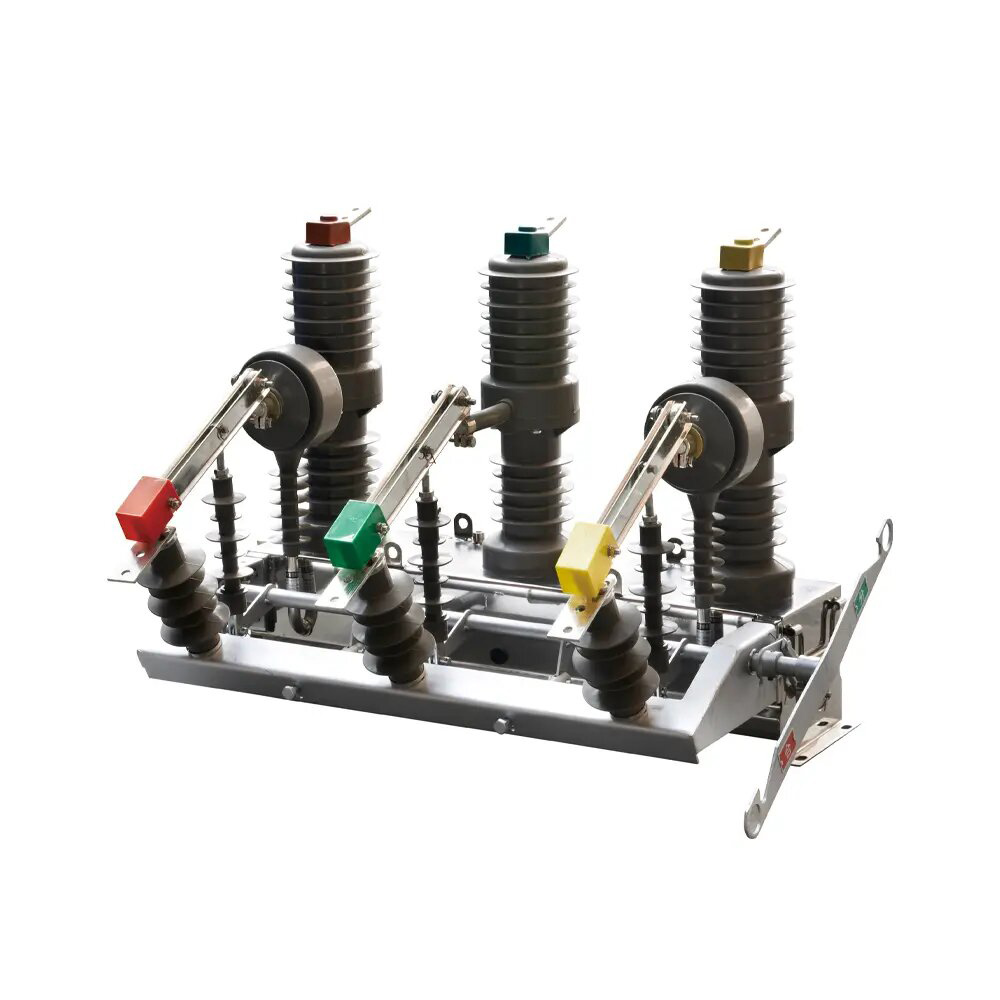

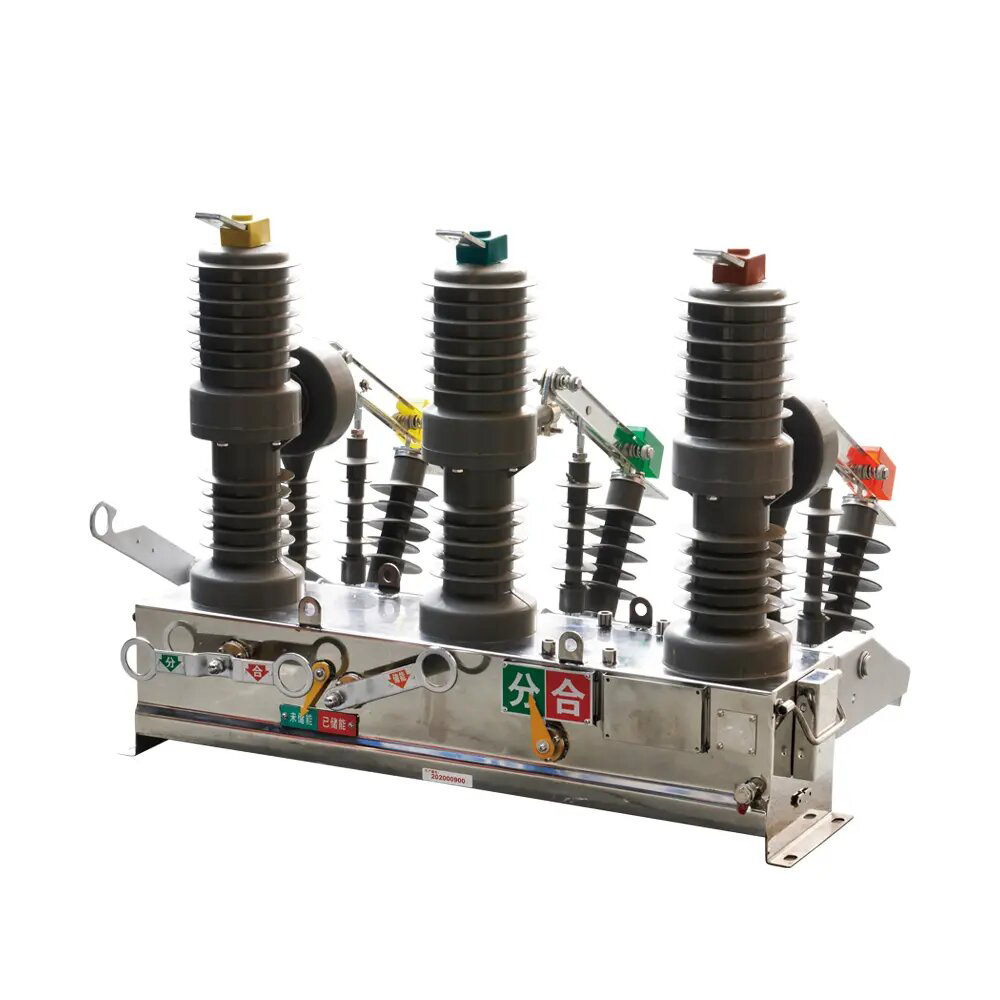

ZW32-12 Outdoor Vacuum Circuit Breaker na may Controller Auto Recloser

ZW32-12 Outdoor Vacuum Circuit Breaker na may Controller Auto Recloser

Ang ZW32-12 panlabas na vacuum circuit breaker (mula rito ay tinukoy bilang circuit breaker) ay isang kagamitan sa pamamahagi ng panlabas na kapangyarihan na may na-rate na boltahe ng 12KV at three-phase AC 50Hz. Ito ay pangunahing ginagamit upang masira at isara ang pag -load ng kasalukuyang, labis na karga ng kasalukuyang at maikling circuit kasalukuyang sa sistema ng kuryente. Ito ay angkop para sa proteksyon at kontrol sa substation at pang -industriya at pagmimina ng mga sistema ng substation ng negosyo, at mga lugar kung saan madalas na gumana ang mga grids ng kanayunan.

Ang ZW32-12 Series Outdoor AC high-boltahe vacuum circuit breakers ay sumunod sa GB 1984 "AC high-boltahe circuit breakers" at ang International Electrotechnical Commission IEC 60056 "high-boltahe AC circuit breakers" at iba pang mga pamantayan.

Ang circuit breaker ay may mga katangian ng maliit na sukat, magaan na timbang, anti-condensation at walang pagpapanatili, at maaaring umangkop sa malupit na mga kondisyon ng panahon at maruming kapaligiran.

Ang ZW32-12 panlabas na MV vacuum circuit breaker ay ang panlabas na kagamitan sa pamamahagi na may na-rate na boltahe 12kV, tatlong phase AC 50Hz. Ginagamit ito sa Substation at Industrial at Mining Enterprises Distribution System para sa pagprotekta at pagkontrol sa paggamit. Ginagamit din ito sa mga lugar ng grid ng kanayunan na may madalas na operasyon para sa pagsira at pagsasara ng pag -load ng kasalukuyang at higit sa pag -load ng kasalukuyang at maikling circuit na kasalukuyang sistema ng kuryente.

Ang paglabas ng pagkakabukod ng vacuum interrupter ay nagpatibay ng silicone goma casing, na may mas mahabang buhay, mas mataas na pagiging maaasahan, magandang paglaban sa panahon, maginhawa para sa transportasyon, mahusay na rating. Ang mekanismo ng operating ay nagpatibay ng miniaturization, mataas na maaasahang mekanismo ng operasyon ng tagsibol, ay may mga pakinabang ng simpleng istraktura, mekanikal na buhay hanggang sa 10000 beses.

Ang circuit breaker at controller na ito ay maaaring bumuo ng isang kumpletong hanay bilang recloser, mapagtanto ang remote control, telemetry, remote na komunikasyon, remote na pagsasaayos ng apat na remote function.Produksyon Mga Tampok: Walang pagkasunog at pagsabog ng mga peligro, pagpapanatili ng libre, maliit na sukat, magaan na timbang (mas mababa sa 100kg), mahabang buhay ng serbisyo (milyon), kaligtasan at pagiging maaasahan, simpleng operasyon, maginhawang pagpapanatili at pag -install. Maaaring magamit sa Power Electronics PT para sa maikling distansya ng remote control ay maaaring magamit sa dalawahan na power supplyautomatic

Ang paglilipat ng aparato at intelektsautomatic recloser prepaymentmermetering automation system.

Pamantayan: IEC 62271-100

Mga tampok

1. Ang circuit breaker ay nagpatibay ng isang three-phase strut na istraktura, na may mga katangian ng pagsira sa pagganap, walang pagkasunog at mga panganib sa pagsabog, walang pagpapanatili, maliit na sukat, magaan na timbang at mahabang buhay ng serbisyo.

2. Ang circuit breaker ay nagpatibay ng isang ganap na nakapaloob na istraktura na may mahusay na pagganap ng sealing, na tumutulong upang mapagbuti ang pagganap ng kahalumigmigan-proof at anti-condensation, at lalo na angkop para magamit sa malamig o mahalumigmig na mga lugar.

3. Ang mga haligi ng three-phase at kasalukuyang mga transformer ay gumagamit ng na-import na panlabas na epoxy resin solid na pagkakabukod, o gumamit ng domestic epoxy resin outsourcing silicone goma solid pagkakabukod; Mayroon itong mga katangian ng mataas at mababang paglaban sa temperatura, paglaban ng ultraviolet, at pagtutol sa pagtanda.

4. Ang mekanismo ng operating ay nagpatibay ng isang miniaturized spring operating mekanismo, ang lakas ng motor ng imbakan ng enerhiya ay maliit, at ang pagkonsumo ng enerhiya ng pagbubukas at pagsasara ay mababa; Ang paghahatid ng mekanismo ay nagpatibay ng direktang mode ng paghahatid, ang bilang ng mga bahagi ay maliit, at ang pagiging maaasahan ay mataas. Ang mekanismo ng operating ay inilalagay sa isang selyadong kahon ng mekanismo, na malulutas ang problema ng kaagnasan ng mekanismo ng operating at pinapabuti ang pagiging maaasahan ng mekanismo.

5. Ang pagbubukas at pagsasara ng operasyon ng circuit breaker ay maaaring pinatatakbo nang manu -mano o electrically at sa pamamagitan ng remote control. Maaari itong maitugma sa intelihenteng magsusupil upang mapagtanto ang automation ng pamamahagi ng kuryente, at maaari ring pagsamahin sa recloser upang makabuo ng awtomatikong recloser at sectionalizer.

6. Ang circuit breaker ay maaaring magamit ng two-phase o three-phase kasalukuyang mga transformer para sa over-current o short-circuit protection, at maaari ring magbigay ng kasalukuyang mga signal ng pagkuha sa intelihenteng magsusupil; Ang kasalukuyang mga transformer para sa pagsukat ay maaaring maidagdag ayon sa mga kinakailangan ng gumagamit.

7. Ang circuit breaker ay maaaring magamit ng isang three-phase linkage na paghihiwalay ng switch, at mayroong isang nakikitang bali kapag bukas ang nakahiwalay na switch, at nilagyan ito ng isang anti-mistake interlocking aparato na may circuit breaker body. Kapag ang circuit breaker ay nasa posisyon ng pagsasara, ang switch ng paghihiwalay ay hindi mabubuksan o sarado; Ang circuit breaker ay maaari lamang patakbuhin kapag ang paghihiwalay ng kutsilyo ay ganap na sarado o ganap na binuksan. Ang mga insulator ng haligi ng Arrester ay maaaring konektado nang magkasama para sa madaling pagpapanatili.

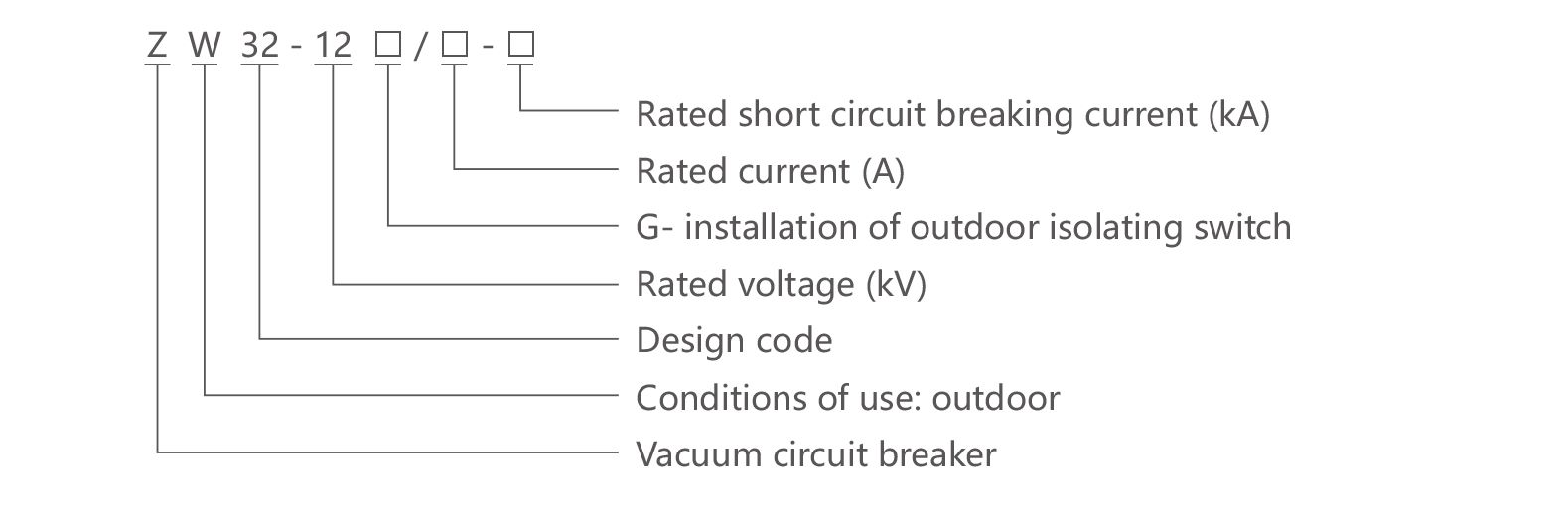

Pagpili

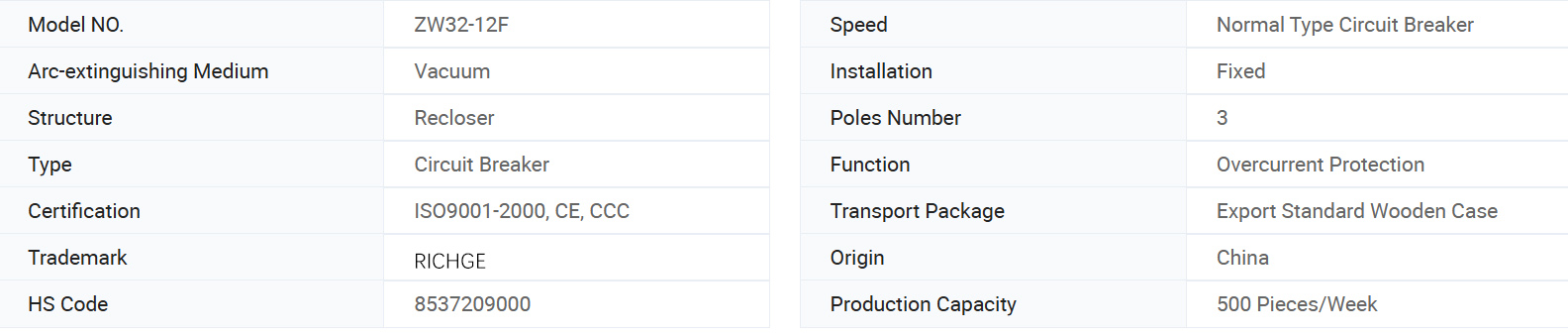

Pangunahing impormasyon.

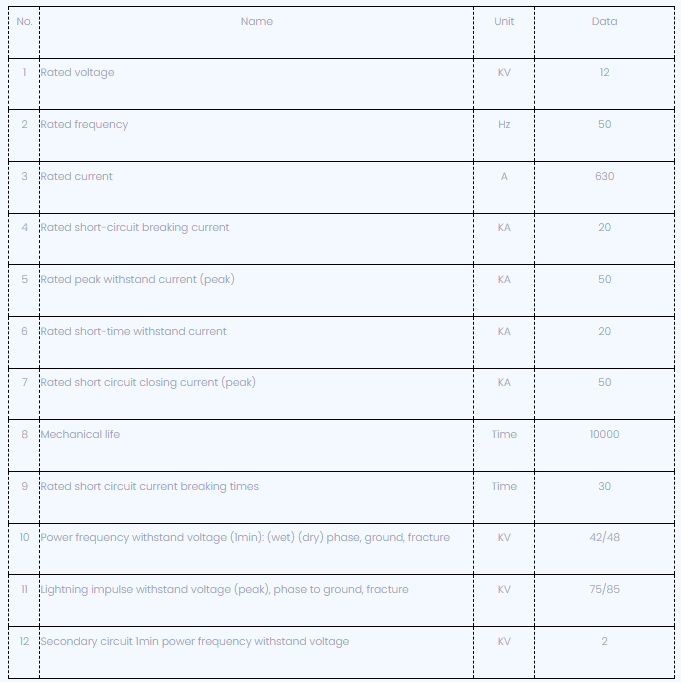

Teknikal na parameter

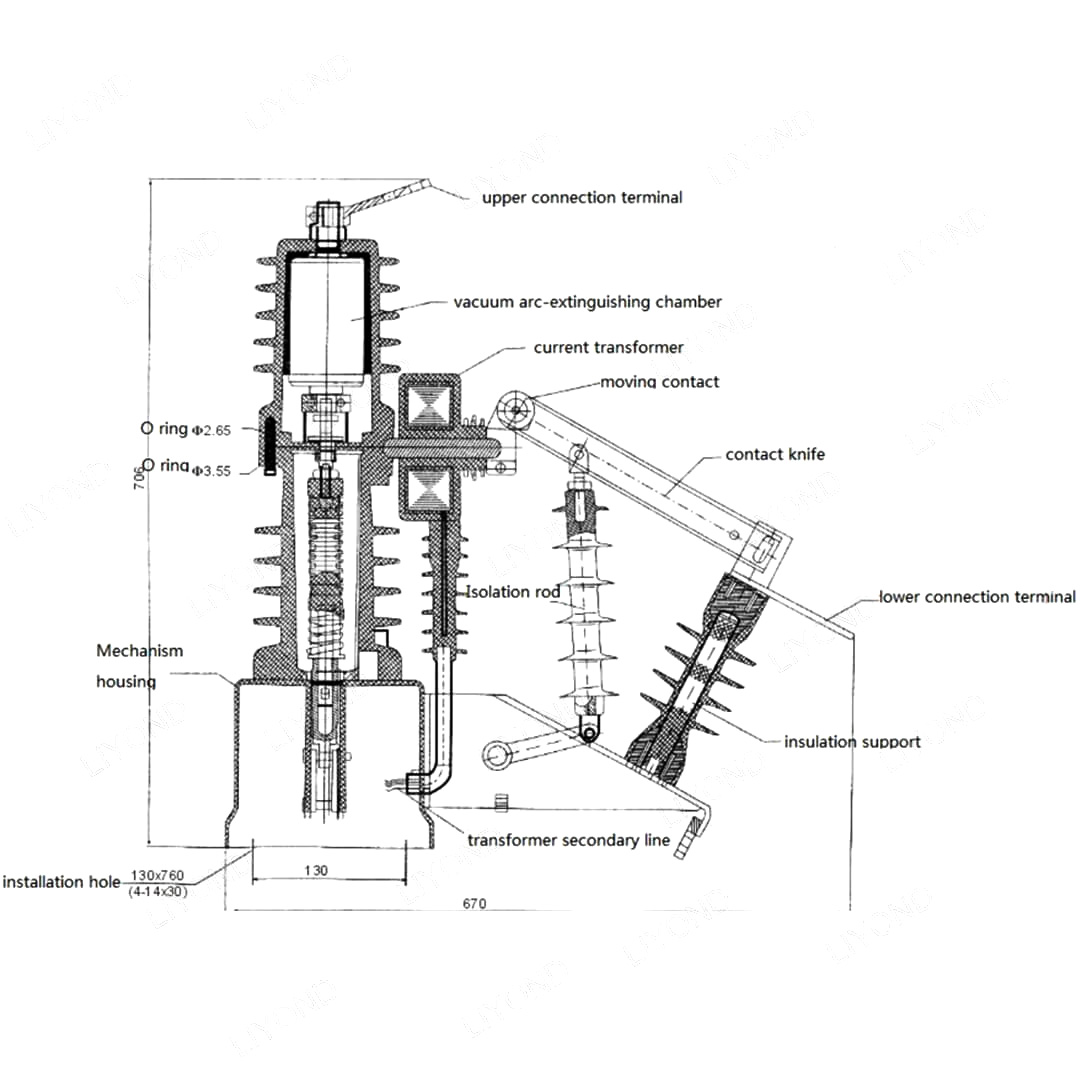

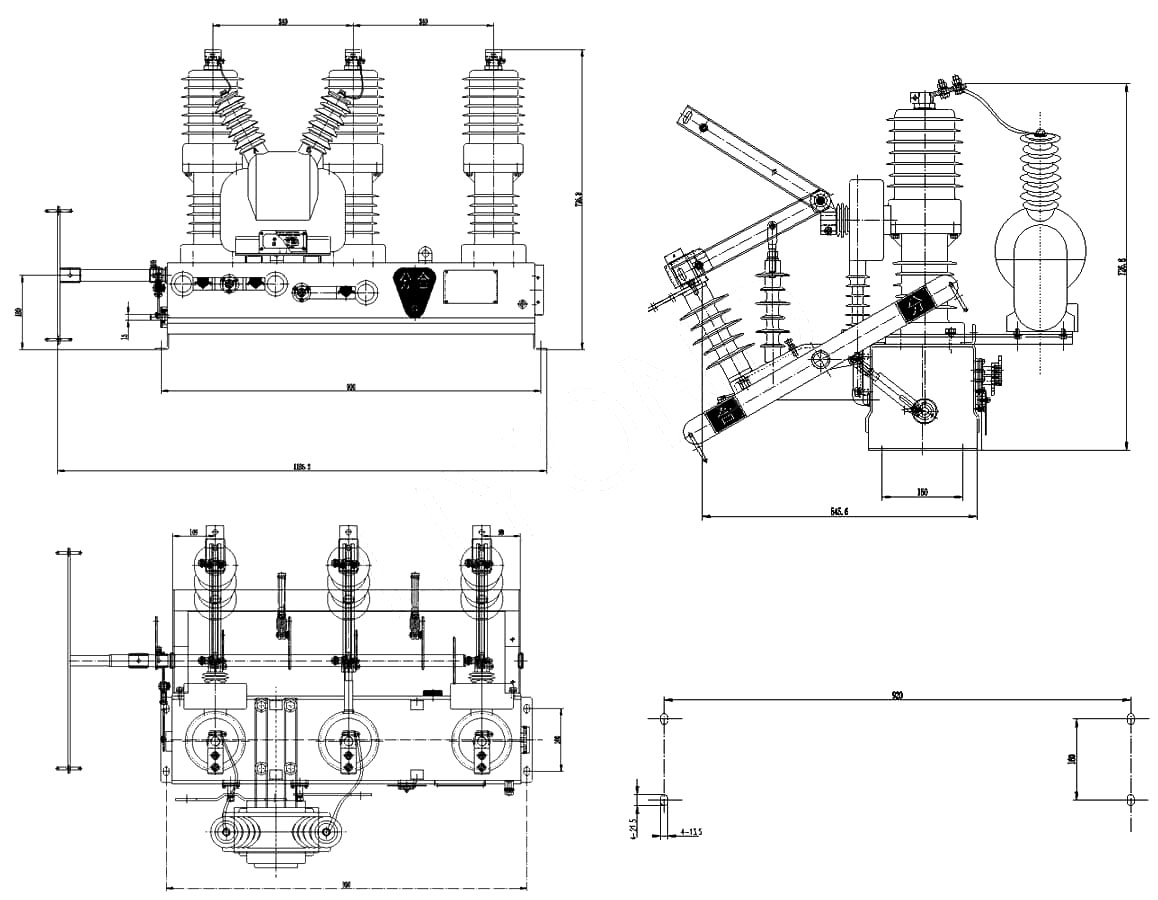

Dimensional na pagguhit:

Sanggunian ng ZW32-12 Dimensyon

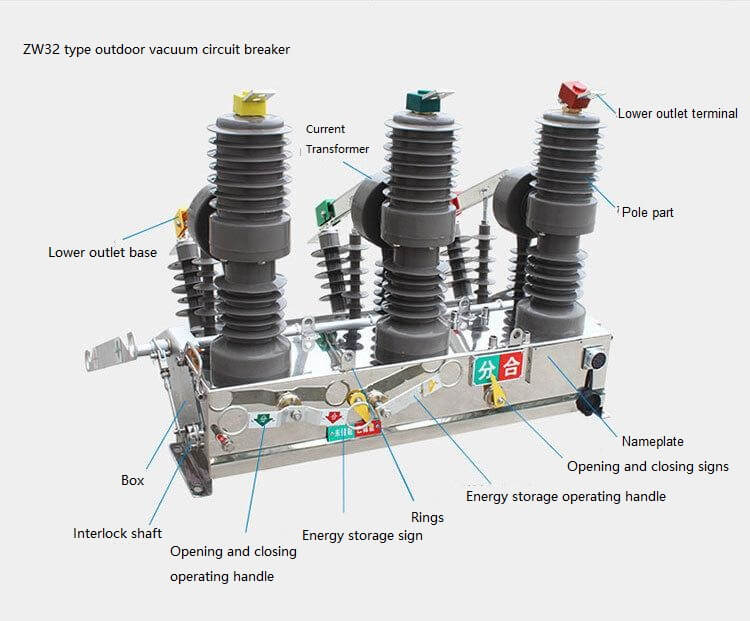

Sanggunian ng istraktura ng ZW32-12

ZW32 Auto Recloser Structure

Mga kondisyon sa pagtatrabaho

1. Nakapaligid na temperatura ng hangin: -40 ℃ ~+40 ℃;

2. Altitude: hindi hihigit sa 2000m;

3. Ang nakapalibot na hangin ay maaaring marumi sa pamamagitan ng alikabok, usok, kinakaing unti -unting gas, singaw o spray ng asin;

4. Ang bilis ng hangin ay hindi lalampas sa 34m/s (katumbas ng 700pa sa cylindrical na ibabaw);

5. Ang panginginig ng boses o ground ground mula sa switchgear at control kagamitan ay maaaring balewalain;

6. Antas ng Polusyon: ⅲ
