24KV Outdoor High-Voltage Intelligent Three Phase Pole Mounted Vacuum Circuit Breaker Auto Recloser

24KV Outdoor High-Voltage Intelligent Three Phase Pole Mounted Vacuum Circuit Breaker Auto Recloser

Ang ZW32-24 Series Outdoor High Voltage Vacuum Breaker ay ginagamit sa AC 50Hz, na-rate na boltahe 24KV three-phase power system para sa pagsasara/pagsira sa kasalukuyang kasalukuyang, overcurrent at short-circuit kasalukuyang. Ang breaker ay maaaring magbigay ng kasangkapan sa reclosing controller sa pagkakakilanlan ng pagkakakilanlan ng mga kasalukuyang katangian at makamit ang maraming awtomatikong pag -reclosing o paghihiwalay ng kasalanan. Ang self-brovided na PT bilang isang mapagkukunan ng kuryente, ito ay nagiging isang matalinong circuit breaker na maaaring magsulong na may signa output ng boltahe at kasalukuyang.Ang elektronikong PT ay nagbibigay ng power supply at maaaring makumpleto ang tatlong yugto na composite protection ng overcurrent na pagkaantala ng kasalukuyang pagkaantala, at short-circuit at mabilis-break.

Maaari itong magamit sa isang mekanismo ng pagpapatakbo ng tagsibol, na may mga pangunahing pag -andar tulad ng pagsira at pagsasara ng pag -load ng kasalukuyang, labis na labis na kasalukuyang at maikling circuit kasalukuyang. Ito ang pangunahing uri ng serye ng ZW32-24. Ang circuit breaker at ang nakahiwalay na switch ay maaaring pagsamahin upang makabuo ng isang "pinagsamang circuit breaker" (mula rito ay tinukoy bilang "pinagsamang circuit breaker") na may natatanging bali. Sa nakahiwalay na switch, maaaring piliin ng gumagamit na gamitin ang silicone goma na insulating sheath, na may mga katangian ng ulan, snow, buhangin at anti-polusyon at kaagnasan, at maaaring epektibong maiwasan ang pagyeyelo at oksihenasyon ng nakahiwalay na switch.

Ang circuit breaker ay maaaring ma -ebolusyon sa isang kidlat na arrester, at ang kidlat na arrester ay maaaring mai -install sa anumang panig ng mga papasok at papalabas na linya ayon sa mga kinakailangan ng gumagamit;

Ang circuit breaker ay maaaring magamit sa isang inrush kasalukuyang magsusupil, na may pag-andar ng pagtakas ng daloy at labis na pagsira: ang circuit breaker ay maaaring magamit ng 2 hanggang 3 pagsukat o pagsukat ng mga transformer.

Ang recloser controller ay maaaring mai -configure bilang isang uri ng recloser na intelihente circuit breaker. Ang pangunahing uri at reclosing controller ay angkop para sa okasyon ng madaling pag-access ng supply ng kuryente. Ang uri ng PT at coincidence controller ay angkop para sa okasyon ng walang suplay ng kuryente. Ang Intelligent Circuit Breaker ay angkop para sa Radiation Type Power Supply at ang Ring Network Power Supply System upang matulungan ang system na matanggal ang mga lumilipas na mga pagkakamali at awtomatikong ibalik ang supply ng kuryente, at ibukod din, mga pagkakamali upang makamit ang pamamahagi ng network automation

Ang ZW32-24 panlabas na AC high-boltahe vacuum circuit breaker (mula rito ay tinukoy bilang circuit breaker) ay na-rate na boltahe ng 24KV, 50Hz three-phase AC panlabas na kagamitan sa pamamahagi ng kapangyarihan. Ito ay pangunahing ginagamit upang buksan at isara ang pag -load ng kasalukuyang, labis na karga ng kasalukuyang at maikling circuit kasalukuyang sa sistema ng kuryente. Overload ang kasalukuyang at short-circuit kasalukuyang. Angkop para sa mga substation at pang -industriya at pagmimina ng mga negosyo sa sistema ng pamamahagi para sa mga layunin ng proteksyon at kontrol, higit pa ito ay angkop para sa kanayunan ng grid at ang lugar ng madalas na operasyon.

Mga tampok ng istraktura ng produkto

1. Ang shell ay gawa sa de-kalidad na hindi kinakalawang na asero o ordinaryong plate na bakal, na na-spray ng UV resistant varnish pagkatapos ng proseso ng paggamot ng antirust ng dacromet. Ang produkto ay may mahusay na anti friction, anti salt fog at iba pang mga anti na katangian ng kapaligiran.

2. APG Nakapirming Insulated Pole ay naka -encode na may silicone goma (bilang pagkakabukod at buffer), na may maliit na dami, mahusay na pagganap ng anti condensation, mahabang buhay sa pagtatrabaho at maaasahang pagganap.

3. Ang mekanismo ng operating ay isang mekanismo ng operating spring, na maaaring maging manu -manong o electric. Kung kinakailangan, ang isang remote control operating device at isang aparato upang maiwasan ang pagsasara ng inrush kasalukuyang maaaring maidagdag. Ang kinakailangang kapangyarihan ng panlabas na supply ng kuryente ay hindi hihigit sa 70W, na madaling maging gamit ng backup na supply ng kuryente. Ang aparato ng buffer na may natatanging disenyo ay may mahusay na pagganap, maliit na rebound at mababang ingay.

4. Ang silid na nagpapalabas ng arko ay nagpatibay ng espesyal na hindi kinakalawang na asero na teknolohiya ng pag -brazing nang walang electroplating, na may mataas na kalidad ng hinang, katatagan at pagiging maaasahan at mababang rate ng pagtagas ng hangin. Ang mga espesyal na formula ng ceramic metallization at advanced na proseso ng ceramic metallization ay ginagamit sa proseso ng pagmamanupaktura upang matiyak ang higpit ng hangin ng produkto, at ang lakas ng makunat ay 130MPa kumpletong pangunahing sealing.

5. Ang kasalukuyang transpormer ay gawa sa de-kalidad na magnetic na pagsasagawa ng materyal at pinagsama-samang pagkakabukod ng epoxy resin at silicone goma. Mayroon itong mga pakinabang ng malaking kapasidad, mataas na dynamic na thermal katatagan, mataas na antas ng katumpakan, libre ang pagpapanatili at mataas na pagiging maaasahan.

Mga tampok

1. Ang circuit breaker ay nagpatibay ng isang three-phase na istraktura ng haligi, na may mga katangian ng pagsira sa pagganap, katatagan at pagiging maaasahan, walang panganib ng pagkasunog at pagsabog, walang pagpapanatili, maliit na sukat, magaan na timbang at mahabang buhay ng serbisyo.

2. Ang circuit breaker ay nagpatibay ng isang ganap na nakapaloob na istraktura na may mahusay na pagganap ng sealing, na tumutulong upang mapagbuti ang kahalumigmigan-proof at anti-condensation na pagganap, at lalo na angkop para magamit sa malubhang malamig o mahalumigmig na mga lugar.

3. Ang mga haligi ng three-phase at kasalukuyang mga transformer ay insulated sa pamamagitan ng na-import na panlabas na epoxy resin solids, na may mga katangian ng mataas at mababang paglaban sa temperatura, paglaban ng ultraviolet at pagtutol ng pagtanda.

4. Ang mekanismo ng operating ay nagpatibay ng isang miniaturized pop-up operating mekanismo, na may mababang pagkonsumo ng enerhiya para sa pagbubukas at pagsasara; Ang paghahatid ng mekanismo ay nagpatibay ng direktang mode ng paghahatid, na may mas kaunting pagbubukas at pagsasara ng mga bahagi at mataas na pagiging maaasahan. Ang mekanismo ng operating ay nasa isang selyadong kahon ng mekanismo, na malulutas ang problema ng kaagnasan ng mekanismo at pinapabuti ang pagiging maaasahan ng mekanismo.

5. Ang pagbubukas at pagsasara ng mga operasyon ng circuit breaker ay maaaring pinatatakbo nang manu -mano o electrically o malayuan. Maaari itong maitugma sa magsusupil upang mapagtanto ang automation ng pamamahagi ng kuryente, at maaari ring pagsamahin sa recloser controller upang makabuo ng isang recloser.

6. Ang circuit breaker ay maaaring magamit ng two-phase o three-phase CT para sa awtomatikong over-current tripping protection at intelihenteng kontrol para sa pagsusuri ng impormasyon. .

7. Ang circuit breaker ay maaaring magamit sa paghihiwalay ng switch at three-phase linkage. Mayroong isang malinaw na nakikitang bali kapag ang nakahiwalay na switch ay nasa off state, at mayroon itong isang anti-mistake na nakikipag-ugnay sa circuit breaker body. Maaari itong konektado sa isang Surge Arrester Post Insulator para sa madali at ligtas na pagpapanatili.

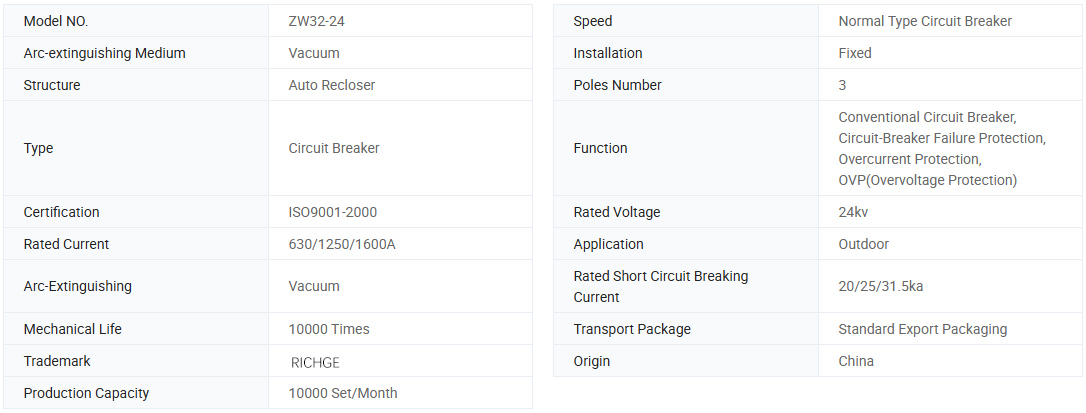

Pangunahing impormasyon.

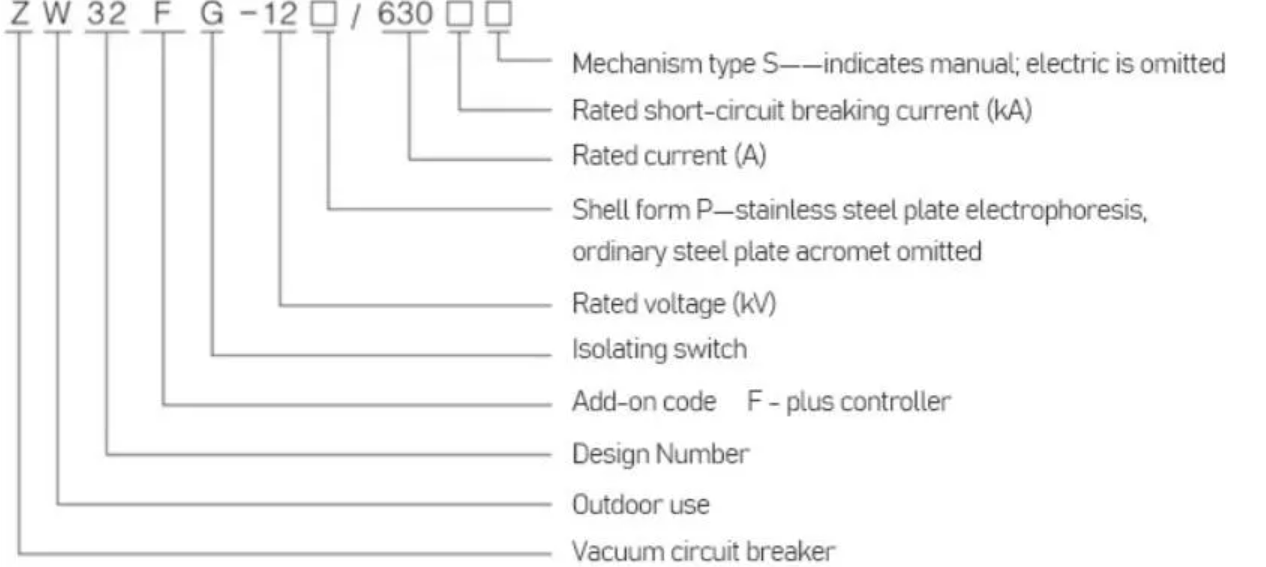

Paglalarawan ng Model

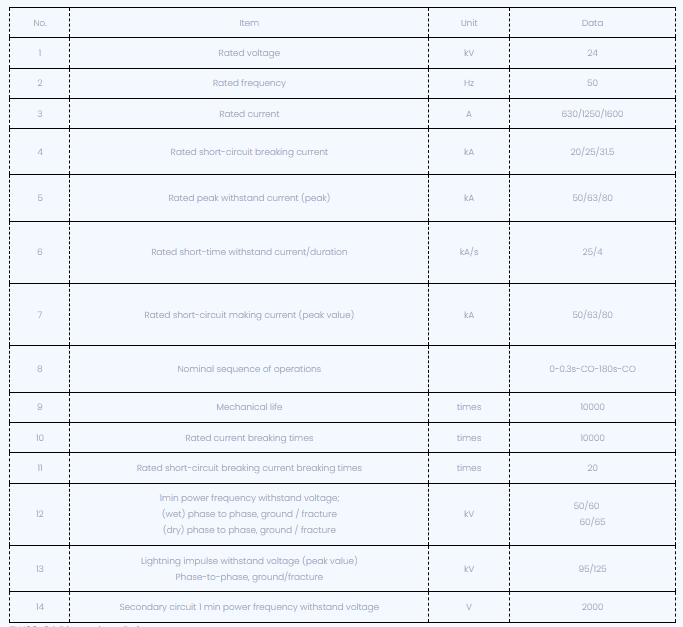

Teknikal na parameter

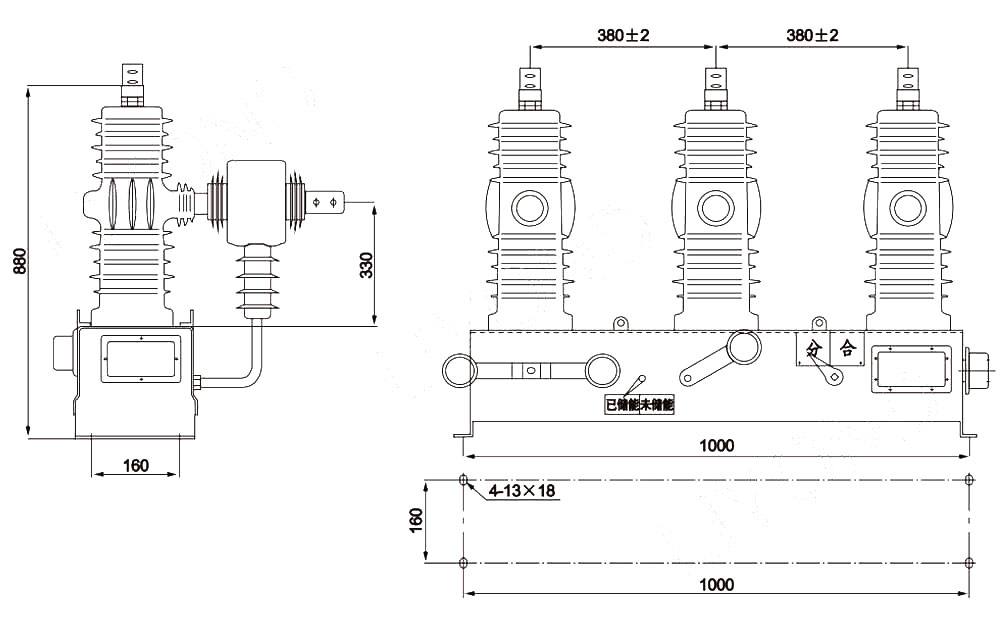

Pagguhit ng Dimensyon ng Balangkas

Sanggunian ng ZW32-24 Dimensyon

Kapag nag-order, mangyaring tukuyin ang uri ng produkto, pangalan, dami, na-rate na kasalukuyang, na-rate na short-circuit breaking kasalukuyang, kasalukuyang ratio ng kasalukuyang transpormer, mode ng operasyon at boltahe ng operating, atbp.

Mga kondisyon sa pagtatrabaho

1. Altitude 1000m;

2. Ang nakapaligid na temperatura ng hangin ay 45 ° C ~+65 ° C; Ang pang -araw -araw na pagkakaiba sa temperatura ay 25 ° C;

3. Ang bilis ng hangin ay hindi hihigit sa 35m/s;

4. Ang intensity ng lindol ay hindi lalampas sa 8 degree;

5. Antas ng Polusyon: Antas IV;

6. Lugar ng Pag -install: Walang nasusunog, dry pagsabog na peligro, lugar ng kaagnasan ng kemikal.
