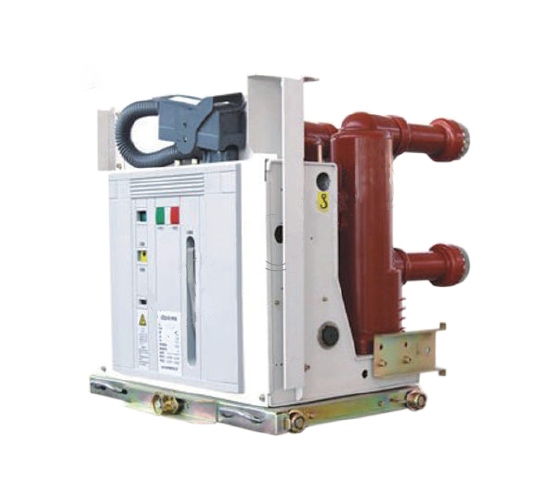

VSG-12 Insulation Cylinder Withdrawable VCB Circuit Breaker

VSG-12 Insulation Cylinder Withdrawable VCB Circuit Breaker

   Nasisiyahan kami sa isang napakahusay na katayuan sa aming mga prospect para sa aming mahusay na kalidad ng paninda, mapagkumpitensyang presyo at ang perpektong serbisyo para sa metal na nakapaloob na de-koryenteng switchgear, LV power distribution cabinet, mataas na boltahe na metal-enclosed switchgear. Nakaharap sa hinaharap, magpapatuloy tayo upang itaguyod ang mga pangunahing halaga ng integridad, paggalang, pagbabago, pagnanasa, at propesyonal na koponan, palaging sumunod sa diskarte na nakasentro sa customer, at ibabalik sa mga pandaigdigang customer na may mataas na kalidad na mga produkto at serbisyo. Umaasa kami sa aming mayamang mga mapagkukunan ng tao at mahusay na mga kundisyon ng pang -agham na pang -agham upang umangkop sa pangkalahatang pag -unlad ng merkado na may isang makabagong mekanismo. Itutuloy namin ang layunin ng'quality, reputasyon at serbisyo muna 'at sumunod sa mga punong -guro ng kalakalan ng'equality at mutual na benepisyo'. At kami ay magkakasamang makipagtulungan sa mga kaibigan ng iba't ibang mga lupon kapwa sa bahay at sa ibang bansa na may isang bagong kilos.

Panloob na Withdrawable Vacuum Circuit Breaker

  Ang VSG-12 panloob na mataas na boltahe na vacuum circuit breaker (Abbr.: Circuit breaker) ay tatlong-phrase A.C. 50Hz panloob ng pamamahagi ng suplay ng kuryente na nilagyan ng na-rate na boltahe 12 kV. Ang produktong ito ay alinsunod sa GB1984-2003 (Mataas na Boltahe A.C. A.C. circuit breaker). Maaari itong magamit para sa pagprotekta at pagkontrol ng mga kagamitan sa kagamitan sa grid at ang dynamic na disenyo ng pang-industriya at pagmimina ng negosyo. Ito ay angkop para sa paglipat ng pag-load at madalas na operasyon na may iba't ibang pag-aari at may kakayahan ng maraming beses na operasyon ng pagsira sa short-circuit kasalukuyang.

Ang panloob na maatras na vacuum circuit breakers ay angkop para sa three-phase AC power system na may mga na-rate na boltahe hanggang sa 12 ~ 24KV at dalas 50/60Hz. Malawakang ginagamit ang mga ito sa mga halaman ng kuryente, substation, petrochemical, metalurhiya, pagmamanupaktura at iba pang mga industriya, paliparan, mga lugar na tirahan, atbp. Kontrol at protektahan ang mga de-koryenteng kagamitan, lalo na para sa mga okasyon na kailangang pinatatakbo nang madalas sa na-rate na kasalukuyang o multi-circuit short-circuit kasalukuyang. Maaari itong mai-install sa panloob na air-insulated switchgear tulad ng uri ng Kyn28 o AMS.

  Ang circuit breaker ay gawa sa mature na teknolohiya ng APG. Ang application ng VD4 terminal buffer ay nagsisiguro na ang panloob na terminal ay mas maaasahan sa anumang operating environment. Ang VD4 ay maaaring ganap na matugunan ang mga kinakailangan ng GB, DL, IEC, DIN, VDE at ang mga pamantayan ng iba pang mga advanced na bansa na pang -industriya.

Ang vacuum circuit breaker ay pangunahing binubuo ng tatlong bahagi: vacuum arc extinguishing kamara, mekanismo ng operating, bracket, at iba pang mga sangkap.

1. Vacuum arc extinguishing kamara

Ayon sa iba't ibang uri ng mga switch, mayroong mga ceramic vacuum arc extinguishing kamara na may mga panlabas na screen, maliit na vacuum arc extinguishing kamara na may intermediate sealed cup na hugis na paayon na magnetic field, at panloob na selyadong salamin na bubble arc na nagpapalabas ng mga silid. Ang pangunahing istraktura ay ang mga sumusunod:

•  Airtight Insulation Shell ： Ang sistema ng pagkakabukod ng airtight na binubuo ng isang ceramic, baso o microcrystalline glass airtight na pagkakabukod ng cylinder, isang palipat -lipat na takip sa pagtatapos, isang nakapirming takip na takip, at isang hindi kinakalawang na asero na corrugated pipe ay isang vacuum sealed container. Upang matiyak ang airtightness, bilang karagdagan sa mahigpit na mga pamamaraan ng pagpapatakbo sa uri ng sealing, ang materyal mismo ay kinakailangan din na magkaroon ng maliit na paghinga at paglabas ng panloob na gas.

• Conductive System ： Ito ay binubuo ng isang nakapirming conductive rod, isang nakapirming tumatakbo na ibabaw ng arko, isang nakapirming contact, isang gumagalaw na contact, isang gumagalaw na ibabaw ng arko, at isang gumagalaw na rod conductive. Ang istraktura ng contact ay maaaring humiwalay na nahahati sa tatlong uri: cylindrical contact, transverse magnetic field contact groove curved surface na may spiral na hugis, at paayon na magnetic field contact. Sa kasalukuyan, ang ganitong uri ng arc extinguishing chamber ay nagpatibay ng paayon na teknolohiyang magnetic field, na may malakas at matatag na kakayahan sa pagpapalabas ng arko.

• Sistema ng Shielding ： Ang takip ng kalasag ay isang kailangang -kailangan na sangkap sa vacuum arc extinguishing kamara, at mayroong iba't ibang mga uri ng takip ng kalasag, tulad ng pangunahing takip ng kalasag na nakapaligid sa contact point, corrugated pipe na kalasag na takip, at boltahe na pagkakapantay -pantay sa takip ng kalasag. Ang pag -andar ng pangunahing takip ng kalasag ay ang mga sumusunod: ① upang maiwasan ang mga produkto mula sa pag -splash sa panloob na pader ng pagkakabukod shell sa panahon ng proseso ng arko, sa gayon binabawasan ang lakas ng pagkakabukod ng shell. ② Ang pagpapabuti ng pagkakapareho ng pamamahagi ng electric field sa arc extinguishing chamber ay kapaki -pakinabang para sa pagbabawas ng lokal na lakas ng larangan at pagtaguyod ng miniaturization ng vacuum arc extinguishing chamber condensing arc product at sumisipsip ng ilang enerhiya ng arko ay kapaki -pakinabang para sa pagbawi ng dielectric na lakas ng arc gap.

2. Mekanismo ng Operating

Ayon sa iba't ibang uri ng mga circuit breaker, ginagamit ang iba't ibang mga mekanismo ng operating. Ang mga karaniwang mekanismo ng operating ay kinabibilangan ng mekanismo ng operating spring (VS1), permanenteng mekanismo ng pagpapatakbo ng magnet, at mekanismo ng kombinasyon ng kombinasyon (VBD).

Iba pang mga bahagi: mga sasakyan ng chassis, pagkakabukod bracket, insulators, atbp.

Ano ang mga katangian ng vacuum circuit breaker

• Malakas na kapasidad ng pagsira, hanggang sa 50ka; Pagkatapos ng bali, ang daluyan sa pagitan ng mga bitak ay mabilis na bumabawi at hindi na kailangang palitan ang daluyan.
• Maliit ang distansya ng pagbubukas ng contact. Ang distansya ng contact breaking ng 10kV vacuum circuit breaker ay halos 10mm lamang. Ang kinakailangang lakas ng operating ay maliit, ang pagkilos ay mabilis, ang mekanismo ng operating ay maaaring gawing simple, at ang buhay ng serbisyo ay maaaring mapalawak. Karaniwan, ang pagpapanatili ay hindi kinakailangan sa loob ng 20 taon.
• Maikling oras ng pagpapalabas ng arko, mababang boltahe ng arko, mababang enerhiya ng arko, mababang pagkawala ng contact, at maraming mga pagkagambala.
• Ang mobile guide rod ay may maliit na pagkawalang -galaw at angkop para sa madalas na operasyon.
•  Kapag nagpapatakbo ng switch, mababa ang ingay ng aksyon, na ginagawang angkop para sa paggamit ng lunsod.
• Ang arc extinguishing o pagkakabukod media ay hindi gumagamit ng langis, at walang panganib sa apoy o pagsabog.
• Ang contact head ay isang ganap na selyadong istraktura, na hindi mababawasan ang pagganap nito dahil sa impluwensya ng kahalumigmigan, alikabok, at nakakapinsalang mga gas. Maaasahang operasyon at matatag na pagganap ng on-off. Bilang isang independiyenteng sangkap, ang silid ng pagpapalabas ng arko ay madaling i -install at i -debug.
• Sa panahon ng buhay ng serbisyo ng vacuum circuit breaker, ang bahagi ng contact ay hindi nangangailangan ng pagpapanatili at inspeksyon. Kahit na ang pagpapanatili at inspeksyon ay isinasagawa, ang oras na kinakailangan ay napakaikli.
• Ang arko ay pinapatay sa isang saradong lalagyan, at ang arko at mainit na gas ay hindi nakalantad.
• Nilagyan ng maraming mga pag -andar ng reclosing, na angkop para sa mga pangangailangan ng application ng mga network ng pamamahagi

Kalamangan:

• Simpleng istraktura
• Umangkop sa ultra-low resist vacuum interrupter
• Pag -optimize ng pagbagay at mekanismo ng operasyon ng modular spring
• Angkop para sa madalas na operasyon
• Libreng pagpapanatili, mahabang buhay ng serbisyo
• Lubhang maaasahang pagganap

Pangunahing impormasyon.

Mga teknikal na parameter

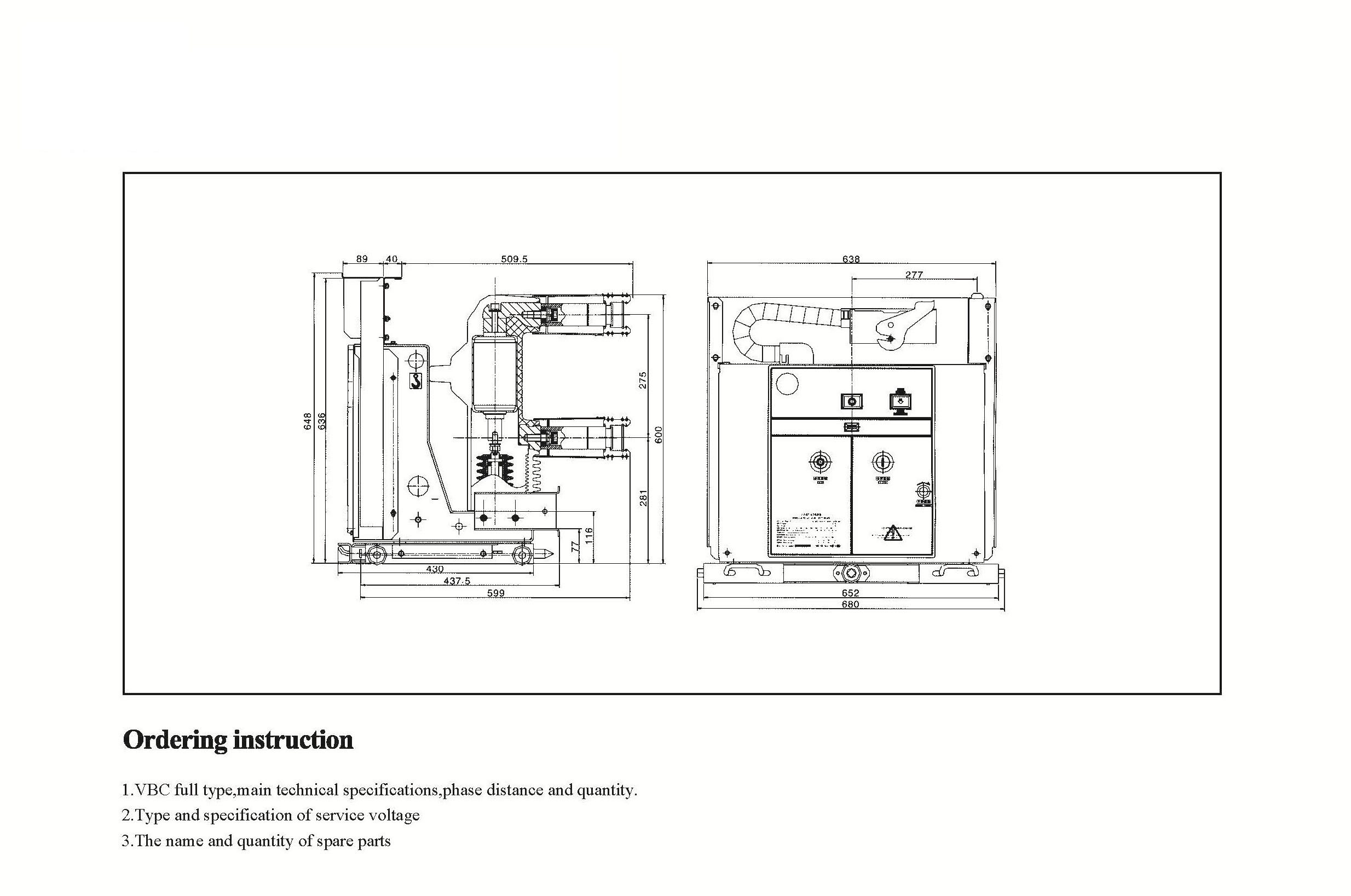

Mga guhit sa teknikal

Kapaligiran sa Serbisyo para sa Mataas na Boltahe Vacuum Circuit Breaker (VCB)

a) temperatura ng hangin: pinakamataas na temperatura: +40ºC; Pinakamababang temperatura: -25ºC

b) kahalumigmigan: Ang buwanang average na kahalumigmigan ay 95%; Ang pang -araw -araw na average na kahalumigmigan ay 90%.

c) Altitude: Pinakamataas na taas ng pag -install: 2500m

d) Malinaw na walang nakapaligid na hangin na marumi sa pamamagitan ng kinakain at sunugin na mga gas, singaw, atbp.
