Ang VSG-40.5 Series vacuum circuit breaker ay isang bagong uri ng three-phase 50Hz ayon sa natatanging konsepto ng disenyo at pinagsama sa demand at pag-unlad ng merkado, ang na-rate na boltahe ng panloob na switchgear 40.5KV, maaari itong ibigay sa pang-industriya at pagmimina ng mga negosyo, power plant at substation bilang kontrol at proteksyon ng mga de-koryenteng kagamitan, at angkop para sa madalas na operasyon.
Ang VBI panloob na high-boltahe na vacum circuit breaker ay isang panloob na aparato na may three-phase AC 50Hz at na-rate na boltahe na 40.5kV. Maaari itong magamit para sa kontrol at proteksyon ng mga de -koryenteng kagamitan sa mga pang -industriya at pagmimina, mga halaman ng kuryente at pagpapalit, lalo na sa mga lugar na may madalas na operasyon. Ang form ng pag-install ng circuit breaker sa switch cabinet ay maaaring alinman sa isang nakapirming uri o isang maatras na uri na naka-install sa isang troli.VBI panloob na high-boltahe na vacuum circuit breaker ay may maaasahang pagganap at madaling mai-install. Ito ang pinakamahusay na pagpipilian para sa kontrol at proteksyon ng mga high-boltahe na paghahatid at mga sistema ng pamamahagi.

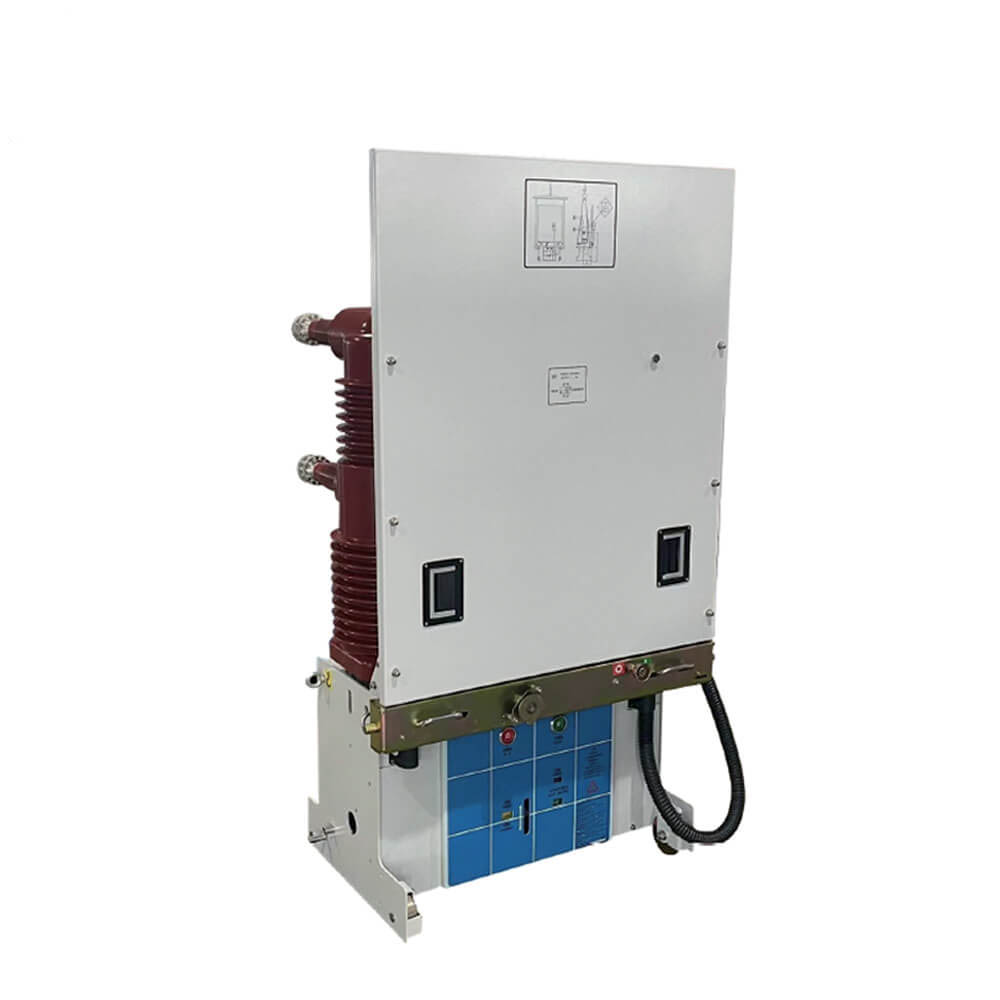

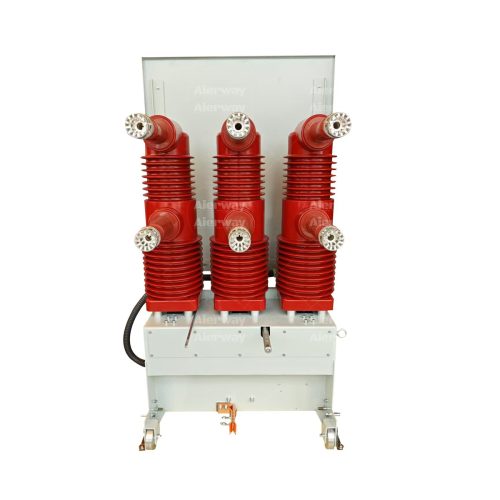

Ang VBI-40.5 na sahig na naka-mount vacuum circuit breaker ay isang mataas na pagganap, medium-boltahe na paglipat ng aparato na idinisenyo para sa maaasahang proteksyon at kontrol ng mga de-koryenteng sistema na na-rate sa 40.5kV. Ang paggamit ng advanced na vacuum interrupter na teknolohiya, tinitiyak nito ang mahusay na pag -iwas sa arko, minimal na pagpapanatili, at isang mahabang pagpapatakbo ng buhay. Tamang-tama para sa mga network ng pamamahagi ng kuryente, mga pang-industriya na halaman, at mga pagpapalit, pinagsasama ng breaker na ito ang matatag na konstruksyon sa operasyon na madaling gamitin ng gumagamit.

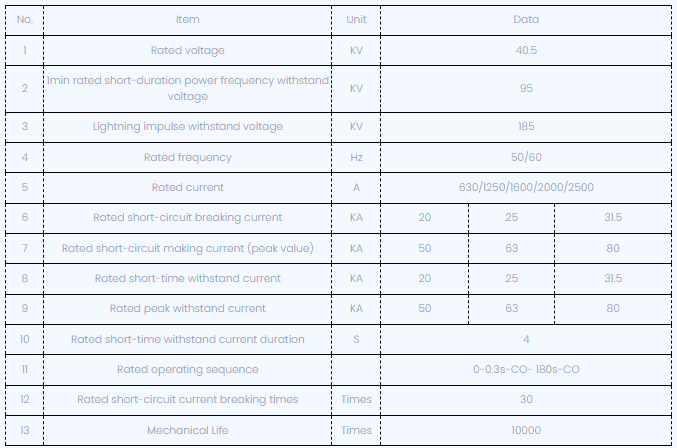

Kasalukuyang rating:Hanggang sa 2500A na tuluy-tuloy, 31.5ka short-circuit breaking kapasidad.
Vacuum interrupter:Hermetically selyadong, walang pagpapanatili, at friendly na kapaligiran (walang SF₆ gas).
Mekanismo:Ang mekanismo na pinatatakbo ng tagsibol o mekanismo na hinihimok ng motor para sa mabilis na pagsasara/pagbubukas (<50ms).
Kaligtasan:Pinagsamang disenyo ng anti-slip, mechanical/electrical interlocks, at switching switch.
Mga Pamantayang Pagsunod:Meets IEC 62271, GB/T 1984, at ANSI C37.04.
3.1 Mga tseke ng pre-install
Patunayan ang buo na packaging at walang pisikal na pinsala.
Kumpirma ang mga na -rate na mga kinakailangan sa sistema ng tugma ng system.
Tiyakin ang isang antas, foundation na walang panginginig ng boses.
3.2 Mga hakbang sa pag -mount
I -secure ang breaker sa sahig gamit ang mga bolts ng anchor (inirerekomenda ng M16).
Ikonekta ang mga pangunahing busbars na may mga setting ng metalikang kuwintas sa bawat specs ng tagagawa (hal., 50nm).
Wire pangalawang control cable sa mga terminal (may label na "bukas/malapit na coil," "mga contact na pantulong").
Ground ang breaker chassis nang ligtas (paglaban sa lupa ≤4Ω)
4.1 Manu -manong operasyon
Pagsara: Paikutin ang manu -manong hawakan ng sunud -sunod hanggang sa isang "pag -click" ay nagpapatunay ng pakikipag -ugnayan.
Pagbubukas: Pindutin ang pulang pindutan ng "Trip" o hilahin ang mekanikal na biyahe sa biyahe.
4.2 Operasyong Elektriko
Mag -apply ng 220VDC/110VAC sa pagsasara ng coil (panandaliang pulso) para sa remote control.
Gamitin ang switch ng lokal/remote na tagapili para sa mode.
4.3 Mga Indicator at Alarm
Green LED: Sarado ang Breaker.
Red LED: Breaker Open/Tripped.
Mga contact sa alarma: Mag -trigger para sa pagkawala ng presyon ng SF₆ (kung nilagyan) o tagsibol
5.1 mga regular na tseke
Suriin ang mga contact tuwing 5,000 operasyon (sa pamamagitan ng viewport).
Lubricate na gumagalaw na mga bahagi taun-taon na may mataas na temperatura na grasa.
Pagsubok sa paglaban ng pagkakabukod (> 1000MΩ @5KV).
5.2 Karaniwang Mga Isyu
Pagkabigo upang isara: Suriin ang kapangyarihan ng kontrol, singil sa tagsibol, o mga kondisyon ng interlock.
Labis na pag -init: higpitan ang mga koneksyon; Sukatin ang paglaban sa contact (<50μω).
De-energize ang breaker bago maglingkod.
Ang mga sinanay na tauhan lamang ang dapat magsagawa ng pagpapanatili.
Huwag kailanman gumana na may nakikitang pinsala o hindi normal na mga ingay.
Itapon ang mga vacuum interrupters bilang elektronikong basura (hindi mapanganib).
Recycle metal at plastik bawat lokal na regulasyon.
 |
 |

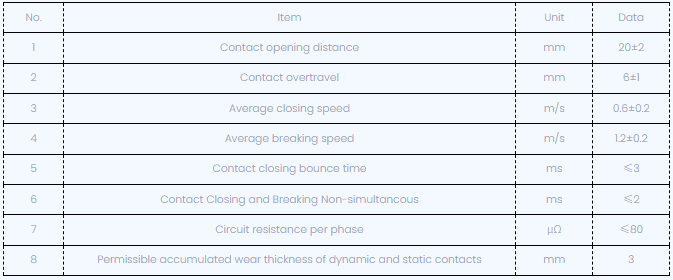

Matapos ang pag -aayos ng circuit breaker, ang mga mekanikal na katangian ng mga parameter ay ipinapakita sa ibaba:
1. Nakapaligid na temperatura: -10c ~ +40c (pinapayagan nito ang pag -iimbak at transportasyon sa -30 degree centigrade);
2. Kapaligirang kahalumigmigan: Ang average na kahalumigmigan ng isang araw ay dapat na hindi hihigit sa 95%. Ang average na kahalumigmigan ng isang buwan ay dapat na hindi hihigit sa 90%;
3. Saturated vapor pressure: Ang average na presyon ng isang araw ay dapat na hindi hihigit sa 2.2kpa; Ang average na presyon ng isang buwan ay dapat na wala na
kaysa sa 1.8kpa;
4. Altitude: ≤1500m;
5. Lindol ng Lindol: ≤8 degree;
6. Dapat itong mai -install sa lugar na walang apoy, pagsabog, malubhang marumi, at pagguho ng kemikal at marahas na panginginig ng boses.
Q1: Ikaw ba ay isang tagagawa o isang negosyante?
A1: Kami ay isang nangungunang propesyonal na tagagawa.
Q2: Gaano katagal ang iyong cycle ng paghahatid?
A2: Nakasalalay ito sa iyong mga kinakailangan sa produkto at dami. Karaniwan, 5 hanggang 10 araw ng pagtatrabaho ay kinakailangan para sa paghahatid
Q3: Ano ang iyong serbisyo pagkatapos ng benta?
A3: Maaari naming sagutin ang mga katanungan ng mga gumagamit na malutas ang kanilang mga problema 24 oras sa isang araw, at magbigay ng komprehensibong suporta sa teknikal para sa lahat ng aming mga produkto kaagad.
Q4: Paano mo malulutas ang mga problema sa kalidad?
A4: Mangyaring magbigay ng detalyadong mga larawan ng mga problema sa kalidad. Ang aming mga kagawaran ng teknikal at kalidad ng inspeksyon ay susuriin ang mga ito. Magbibigay kami ng isang kasiya -siyang solusyon sa loob ng 2 araw.
Q5: Tumatanggap ka ba ng mga na -customize na serbisyo?
A5: Nagbibigay kami ng mga serbisyo ng OEM/ODM at maaaring mai -print ang iyong logo sa mga produkto. Ang aming propesyonal na koponan ng teknikal at sipi ay maaaring magbigay ng kasiya -siyang proyekto ayon sa iyong mga guhit at mga parameter.
