10KV 12KV Medium Voltage Handcart Type VCB na may Insulating Tube na may Mga Kondisyon na Bahagi

10KV 12KV Medium Voltage Handcart Type VCB na may Insulating Tube na may Mga Kondisyon na Bahagi

     Ang uri ng VSG na panloob na high-boltahe na vacuum circuit breaker ay angkop para sa paglipat ng iba't ibang mga naglo-load ng iba't ibang mga natures at madalas na operasyon sa mga sistema ng kuryente na may three-phase AC 50Hz at na-rate na boltahe na 7.2KV-40.5KV. At ang proteksyon at kontrol ng mga de -koryenteng kagamitan sa mga pagpapalit. Maaari itong magamit sa Kyn28a at iba pang mga mid-mount na handcart-type switchgear, at maaari ring magamit sa XGN na nakapirming switchgear.

     Ang uri ng VSG na panloob na high-boltahe na vacuum circuit breaker ay sumusunod sa pambansang pamantayang GB1984 "AC high-boltahe circuit breaker", JB/T3855 "3.6 ~ 40.5KV Indoor AC High-Voltage Vacuum Circuit Breaker" at IEC60056 "Mga Pamantayan sa High-Voltage AC Circuit Breaker" Standards. Kilalanin ang "10-35KV panloob na mataas na boltahe na vacuum circuit breaker na nag-uutos ng mga teknikal na kondisyon" .Ito ay may mga pakinabang ng maliit na sukat, magaan na timbang, na angkop para sa madalas na operasyon at pag-abala nang walang pagpapanatili, at mas sikat na ginagamit sa 3KV-40.5KV pamamahagi ng network.

    Ang mekanismo ng VSG ay gumagamit ng isang CAM (sa pangunahing module ng mekanismo) upang itaboy nang direkta ang spindle (sa module ng frame spindle) upang mabawasan ang link ng paghahatid at pagbutihin ang kahusayan ng paghahatid (walang koneksyon sa bisagra). Bawasan ang pag -input ng enerhiya ng produkto at dagdagan ang buhay ng serbisyo ng produkto. I -install ang pangunahing circuit module, iyon ay, kumpletuhin ang pangunahing pagsasaayos ng vacuum circuit breaker. Pagkatapos ay i-install ang module ng chassis car, ang braso ng contact, ang contact, at ang insulating manggas upang makumpleto ang pagsasaayos ng hand-cranked circuit breaker.

Mga Teknikal na Tampok

1.Ang unang henerasyon ng builtin type handcart sa China na may independiyenteng mga karapatang intelektwal. Nagtatampok ito ng isang matured na teknolohiya at mataas na presyo/ratio ng pagganap.

2.Ang mga pangunahing bahagi ay nagpatibay ng nikel-phosphorous alloy plating na may perpektong paglaban sa pagsusuot at paglaban sa kaagnasan.

3. Ang mga pangunahing bahagi ay ginawa ng ating sarili upang matiyak ang mga produkto upang matugunan ang pagdidisenyo ng kinakailangan ng disenyo

4.Ang Cylindrical Composite Insulation Main Circuit ay nagtatampok ng maliit na dami, walang pagpapanatili at kaunting serbisyo.

Mga pangunahing teknikal na parameter:

· Antas ng Insulation ng Rated: 75kv

· Na -rate ang Impulse ng Lightning na may boltahe: 42kv

· Na -rate na Kasalukuyang: 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 5000A

· Na-rate ang short-circuit breaking kasalukuyang: 25ka, 31.5ka, 40ka

· Na-rate ang short-circuit na paggawa ng kasalukuyang (rurok): 63ka, 80ka, 100ka

· Na-rate ang tagal ng maikling circuit: 4 segundo

· Na-rate na Operating Sequence: O-0.3S-CO-180S-CO o O-180S-CO-180S-CO (40ka)

· Na-rate na solong/back-to-back capacitor bank breaking kasalukuyang: 630A/400A

· Bilang ng mga operasyon sa na-rate na short-circuit breaking kasalukuyang: 30 beses

· Oras ng pagsasara: 30-70ms

· Oras ng pagbubukas: 20-50ms

· Buhay ng Mekanikal: 30,000 operasyon

· Na -rate ang pag -iimbak ng enerhiya at boltahe ng operating: AC220/110V, DC220/100V

· Makipag -ugnay sa Gap: 11 ± 1mm

· Overtravel ng contact: 3.5 ± 0.5mm

· Average na bilis ng pagsasara: 0.5-0.8m/s

· Average na bilis ng pagbubukas: 0.9-1.2m/s

· Makipag -ugnay sa oras ng bounce sa pagsasara: ≤2ms

· Oras ng pag-synchronise para sa pagbubukas at pagsasara ng three-phase: ≤2ms

· Pangunahing paglaban sa circuit: ≤50μΩ (630A), ≤45 ω (1250A), ≤35μΩ (1600-2000A), ≤25 ulay (2500a at sa itaas)

Mga Tampok ng Produkto:

· Malawak na kakayahang magamit: Ang mga modular na mekanismo ng operating VCB VSG-12 panloob na high-boltahe na vacuum circuit breaker ay angkop para sa iba't ibang mga kapaligiran at partikular na angkop para sa mga aplikasyon na nangangailangan ng madalas na operasyon at mataas na pagiging maaasahan sa mga sistema ng kuryente.

· Disenyo ng Modular: Ang mekanismo ng operating ay gumagamit ng isang modular na disenyo, na nagbibigay ng kaginhawaan ng mabilis na kapalit at pagpupulong.

· Kaligtasan at pagiging maaasahan: Ipinagmamalaki nito ang natitirang pagganap ng elektrikal, maaasahan na protektahan at kontrolin ang mga kagamitan sa kuryente.

· Mahabang buhay na mekanikal: Sa isang mataas na mekanikal na buhay, maaari itong makatiis ng mga pinalawig na panahon ng paggamit.

Advanced na Disenyo: Mga tampok tulad ng contact gap at makipag -ugnay sa overtravel matiyak ang mataas na pagganap at pagiging maaasahan.

Pangunahing impormasyon.

Teknikal na parameter

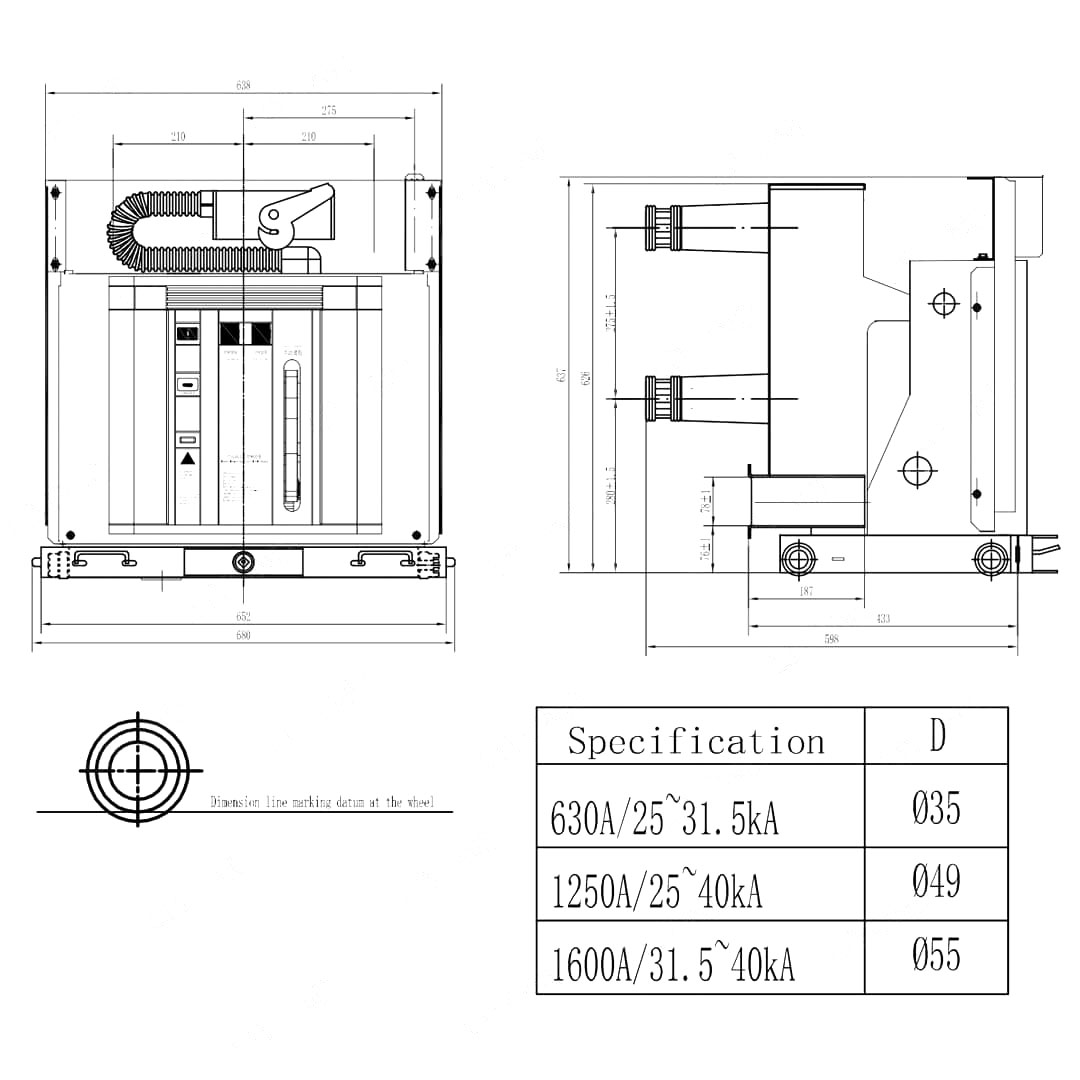

Dimensional na pagguhit:

Kapaligiran sa pagpapatakbo:

· Temperatura ng nakapaligid: Hindi hihigit sa +40 ° C, hindi bababa sa -15 ° C (ang imbakan sa -30 ° C ay hindi pinapayagan).

· Altitude: Hindi hihigit sa 1000m.

· Kakaugnay na kahalumigmigan: Pang -araw -araw na average na hindi hihigit sa 95%, buwanang average na hindi hihigit sa 90%. Pang-araw-araw na average na presyon ng singaw ng singaw na hindi hihigit sa 22 × 10-3MPa, buwanang average na hindi hihigit sa 18 × 10-3MPa.

· Seismic intensity: hindi hihigit sa antas 8.

· Mga Site ng Application: Angkop para magamit sa mga lugar na walang sunog, pagsabog, malubhang polusyon, kaagnasan ng kemikal, at malubhang panginginig ng boses.

Pag -order ng pagtuturo

1. VCB Buong Uri, Pangunahing Teknikal na Mga Pagtukoy, Distansya ng Phase at Dami

2. Uri at pagtutukoy ng boltahe ng serbisyo

3. Ang pangalan at dami ng mga ekstrang bahagi
