VM2 (VM200) Serye Medium 2/3 Port Mechanical Poppet Valve

Brand: SOLH ng Richge Technology

Pagpoposisyon ng Produkto

     Ang serye ng VM2 (VM200) ay isang medium-size na 2/3 port na mechanical poppet valve na ganap na napagpapalit sa mga karaniwang modelo ng SMC. Gumagamit ng maaasahang konstruksyon ng poppet sealing, nagtatampok ito ng kapansin-pansing mataas na kapasidad ng daloy (Cv≈0.87), universal Rc1/4 standard port, matatag na pang-industriya na build at kumpletong mapagpalit na mga actuator head. Ito ang mainstream mechanical control valve para sa stroke limit detection, manual operation at air circuit switching sa lahat ng uri ng automated na makinarya.

Mga Pangunahing Teknikal na Pagtutukoy

  1 Pangunahing Parameter

     -- Series Code: VM200 (short name VM2)

     -- Mga Uri ng Circuit: 2-port (VM22x), 3-port (VM23x, karaniwang sarado ang NC bilang pamantayan)

     -- Structure: Direct acting poppet type na may mahusay na sealing at mahabang buhay ng serbisyo

     -- Naaangkop na Fluid: Compressed air, inert gas

     -- Operating Pressure Range: 0 ~ 1.0 MPa (vacuum incompatible)

     -- Ambient at Katamtamang Temperatura: -5 ~ +60℃ (walang icing pinapayagan)

     -- Port Thread: Rc1/4 (02); opsyonal na NPT1/4 (N02), G1/4 (F02)

     -- Pagganap ng Daloy: Epektibong sectional area 19 mm², Cv = 0.87

     -- Net na Timbang: Karaniwang modelo 90 g

     -- Piping Layout: Side port (01), bottom port (00)

     -- Kinakailangan sa Lubrication: Lubrication-free; Opsyonal ang ISO VG32 turbine oil lubrication

  2. Pangkalahatang Panlabas na Mga Dimensyon (mm)

     -- Bersyon ng side port: 17 × 44 × 25

     -- Bersyon sa ilalim ng port: 17 × 44 × 30

Kahulugan ng Circuit at Lohika sa Paggana (3-port / 2-port)

  1. 3-port na Modelo (VM23x, Pinakamalawak na Ginagamit)

     -- Port 1(P): Main air supply inlet

     -- Port 2(A): Kontrolin ang output ng signal

     -- Port 3(R): Exhaust port

     -- NC Normally Closed Logic: Unactuated → P cut off mula sa A, A konektado sa R; Pagkatapos ng actuation → kumokonekta ang P sa A, pinuputol ni A ang tambutso R

  2. 2-port na Modelo (VM22x)

     -- Port 1(P): Fluid input

     -- Port 2(A): Kontrolin ang output

     -- Normally Closed: Bubukas ang air channel kapag pinindot, puputulin kaagad pagkatapos bitawan

Buong Mapapalitang Actuator Head Portfolio

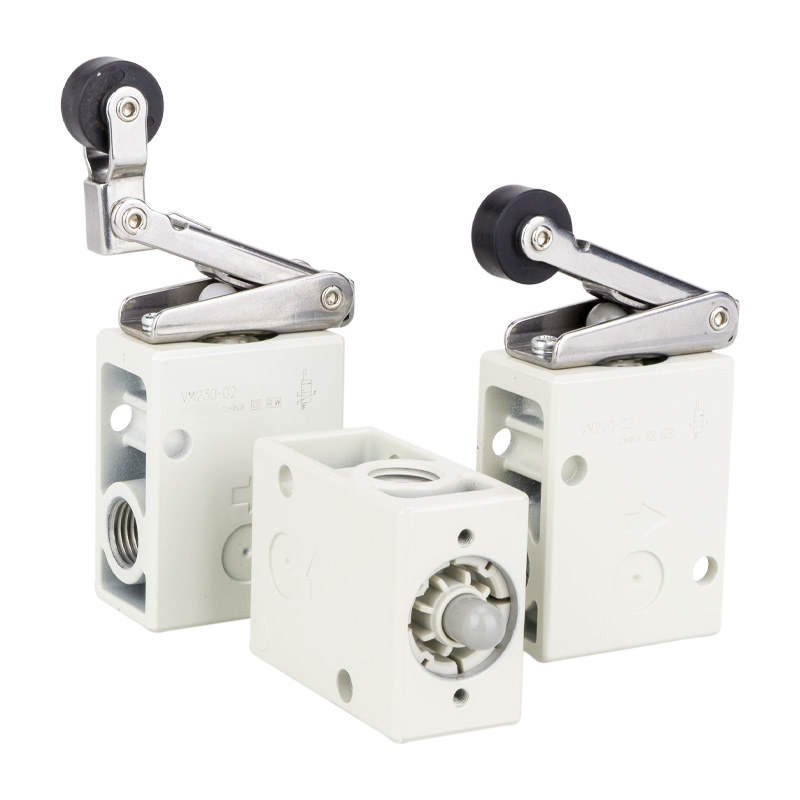

 1. Uri ng Roller Lever (Para sa Stroke Limit Detection, Pinakasikat)

     -- VM231/221: Karaniwang POM plastic roller lever

     -- VM231S/221S: Pinatigas na steel roller para sa heavy-duty abrasion-resistant na mga kondisyon sa pagtatrabaho

     -- VM233/223: One-way na anti-rebound na roller lever

  2. Uri ng Straight Plunger

     VM230/220: Karaniwang straight push plunger

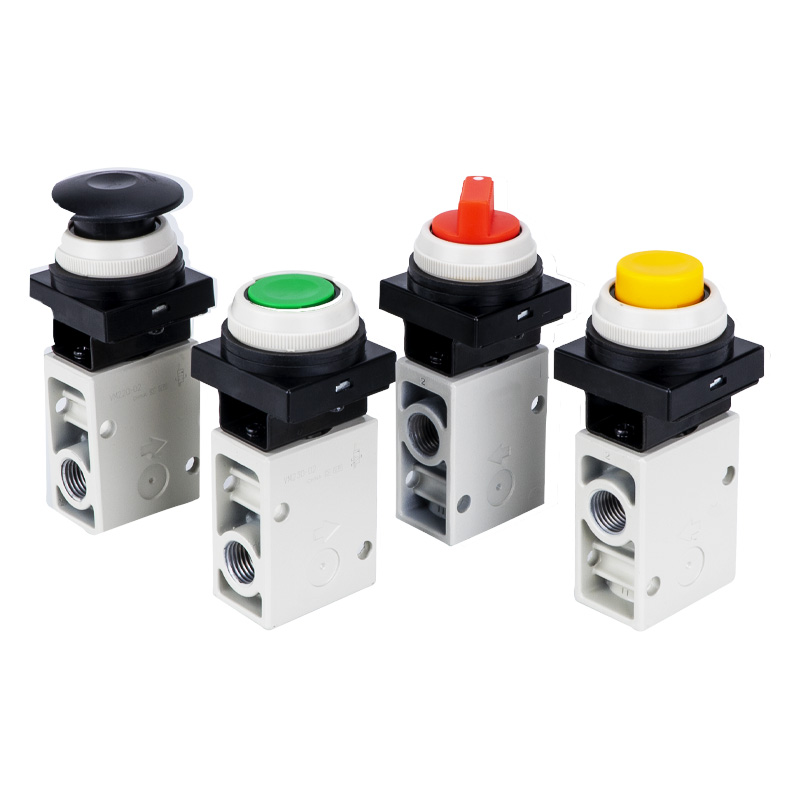

3. Uri ng Pushbutton (Para sa Manual na Jog Operation)

     -- VM232/222: Flat standard na pushbutton

     -- VM232Y/222Y: High-visibility yellow mushroom head para sa emergency stop

     -- VM232G/222G: Pushbutton ng green indicator

 4. Opsyonal na Mga Espesyal na Actuator

     Hinge lever, toggle lever, lockable rotary knob, bidirectional lever at iba pang customized na trigger head

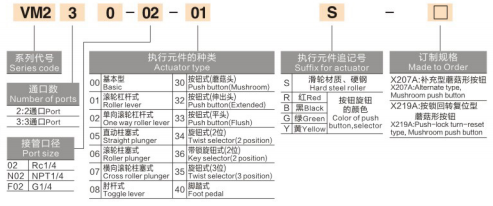

 Paliwanag ng Model Code

   1. (Halimbawa: VM231-02-01S)

     -- VM231: 3-port circuit + roller lever actuator

     -- 02: Laki ng thread ng port (Rc1/4=02; N02=NPT1/4; F02=G1/4)

     -- 01: Layout ng side port (00 = layout ng port sa ibaba)

     -- S: Pinatigas na steel roller (walang suffix = karaniwang POM roller)

     -- Kulay na suffix: A=karaniwang itim; Y=dilaw na kabute; G=berdeng button

  2. Mga Karaniwang Karaniwang Modelo

     -- VM231-02-01A: 3-port, POM roller, Rc1/4, side port (universal general-purpose model)

     -- VM231S-02-01A: 3-port, pinatigas na steel roller, Rc1/4, side port (mga kondisyon sa pagtatrabaho na lumalaban sa mabigat na abrasion)

     -- VM230-02-00A: 3-port, straight plunger, bottom port

     -- VM232Y-02-01A: 3-port, dilaw na mushroom emergency stop button, side port

Mga Pangunahing Kalamangan ng Produkto

     -- Katamtamang mataas na pagganap ng daloy: Cv=0.87, halos 8 beses na mas mataas na kapasidad ng daloy kaysa sa mini VM1 (Cv=0.11), perpektong tumutugma sa mga medium-flow na pneumatic circuit

     -- Universal Rc1/4 port: Karaniwang laki ng pangunahing thread para sa automation equipment na may mahusay na cross-model compatibility

     -- Maaasahang poppet sealing: Magandang air tightness, dust contamination resistance, mabilis na pagtugon at pinahabang buhay ng serbisyo

     -- Suporta sa layout ng dual piping: Mga opsyon sa gilid at ilalim na port para sa nababaluktot na layout ng pag-install ng siksik na panel

     -- Kumpletong saklaw ng actuator: Roller lever, plunger, flat button at mushroom head na magagamit upang masakop ang mekanikal na limitasyon, manual jog at emergency stop lahat ng mga sitwasyon

     -- Malakas na matibay na konstruksyon: Metal valve body; S suffix hardened steel roller opsyonal para sa malupit na pang-industriya na patuloy na operasyon

     -- Walang lubrication na disenyo: Mababang maintenance workload, malinis at eco-friendly na air circuit operation

Mga Karaniwang Sitwasyon ng Application

     -- Stroke limit sensing ng kagamitan: Cylinder / slide table full position detection na may roller lever actuator

     -- Manu-manong kontrol sa pag-jog: On-site na pagkomisyon ng makina at pagpapatakbo ng panel sa pamamagitan ng pushbutton

     -- Pangkaligtasang emergency interlock: Yellow mushroom head para sa mabilis na air circuit cut-off

     -- Paglipat ng jig at fixture: Clamp / unclamp pneumatic loop control

     -- Mga automated na linya ng produksyon: Signal sa posisyon ng workstation at mga mekanikal na interlock na circuit ng kaligtasan

     -- Packaging, textile at printing machinery: High-frequency mechanical trigger control loops

Paghahambing ng Pinili: VM1 VS VM2 Quick Reference Table

Isang Buod ng Pangungusap

     Ang SOLH VM2 medium-size na mechanical poppet valve ay nilagyan ng universal Rc1/4 port, Cv=0.87 high flow capacity, full range interchangeable actuator at dual side/bottom piping option, na kumikilos bilang karaniwang mainstream mechanical control valve para sa lahat ng industrial automation pneumatic switching circuits.
