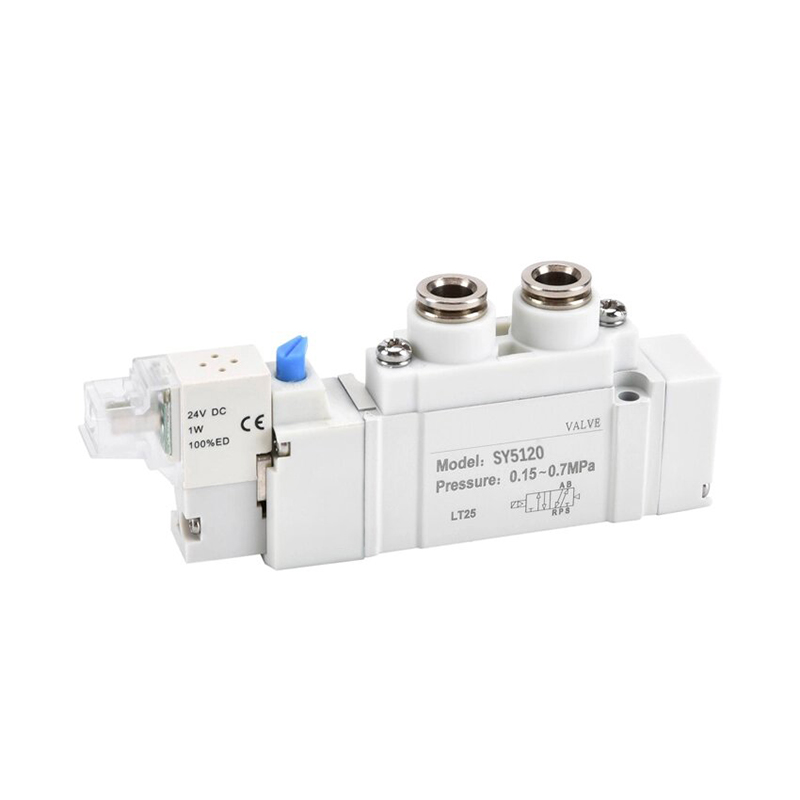

SY Series Pilot Operated 5-Port Solenoid Valve

Brand:SOLH ng Richge Technology

Pagpoposisyon ng Produkto

     Ang serye ng SOLH SY ay mainstream na pilot-operated na 5-port solenoid valve, na nagtatampok ng ultra-compact na katawan, napakababang pagkonsumo ng kuryente at lubos na na-upgrade na kapasidad ng daloy. Ito ay nagsisilbing pangunahing bahagi ng control directional para sa cylinder reciprocation at pneumatic circuit switching sa lahat ng automated production equipment, na ganap na napagpapalit sa orihinal na serye ng SMC SY.

Buong Serye na Pag-uuri ng Sukat at Pagtutugma ng Saklaw

Pangkalahatang Core na Teknikal na Pagtutukoy

  1. Mga Uri ng Circuit:

     -- 5/2-way (iisang spring return / double latching coil);

     -- 5/3-way (3 center function: Center Closed / Center Exhaust / Center Pressure Supply)

  2. Saklaw ng Operating Pressure

     -- Panloob na piloto: 0.1 ~ 0.7 MPa

     -- Panlabas na piloto (vacuum compatible): -100 kPa ~ 0.7 MPa

  3. Operating Temperature: -10 ~ 50℃ (walang icing sa air source)

  4. Coil Power Consumption: Standard coil 0.35W; energy-saving low-power coil 0.1W lang

  5. Proteksyon Grade: Plug connector IP65; manifold mounting base IP67

  6. Lifespan ng Serbisyo: Gap sealing spool hanggang 200 milyong cycle; nababanat na selyo hanggang sa 70 milyong mga cycle

  7. Mga Pagpipilian sa Karaniwang Boltahe: DC12V / DC24V (mass mainstream); AC110V / AC220V

Structural at Core Performance Advantages

  1. Mabilis na Plug-In Manifold Mount Structure

     -- Direktang i-snap papunta sa SS5Y series manifold base, mabilis na pag-assemble at disassembly, madaling pagpapanatili ng single-valve nang hindi binabaklas ang buong valve island.

  2. Napakababang Energy-Saving Coil

     -- Opsyonal na 0.1W low-power coil, low heat generation, perpektong akma para sa pangmatagalang tuluy-tuloy na energized na kondisyon sa pagtatrabaho, lubos na pinuputol ang factory compressed air & power cost.

  3. Napakahusay na Na-optimize na High Flow Runner

     -- Panloob na streamline optimized na disenyo, ang kapasidad ng daloy ay tumaas ng humigit-kumulang 80% kumpara sa mga lumang-generation na solenoid valve, na napagtatanto ang mas mabilis na cylinder extension/retraction speed nang walang pagkawala ng pressure.

  4. Built-In na Pilot Filter Screen

     -- Pinagsamang maliliit na filter mesh sa inlet ng pilot valve upang harangan ang alikabok at mga dumi, na epektibong binabawasan ang rate ng pagkabigo ng spool jamming at pagpapahaba ng buhay ng serbisyo.

  5. Multi-Directional Flexible Port Layout

     -- Available ang mga air port sa gilid / itaas / ibabang tatlong direksyon, malayang ayusin ang pagruruta ng tubing upang maiwasan ang mekanikal na interference sa loob ng mga compact na frame ng kagamitan.

  6. Modular Valve Island Integration

     -- Perpektong itugma sa SS5Y3 / SS5Y5 / SS5Y7 / SS5Y9 series multi-station manifold base, napagtanto ang sentralisadong pinag-isang supply ng hangin at tambutso, maayos na layout ng mga kable at makatipid ng espasyo sa pag-install ng cabinet.

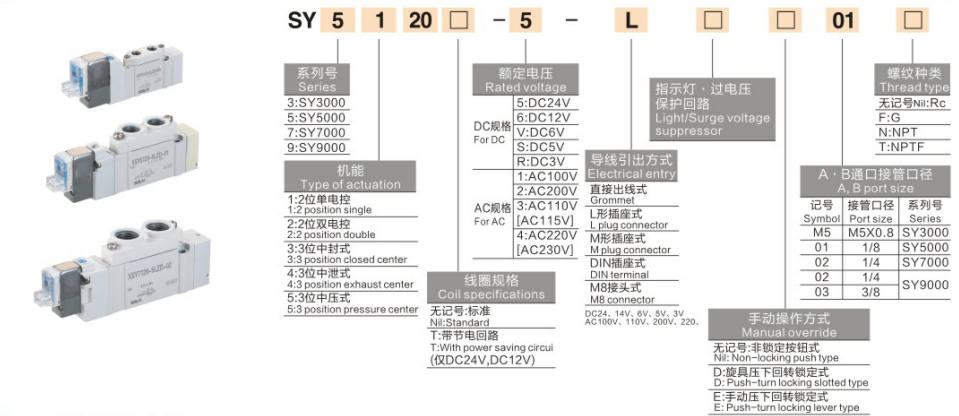

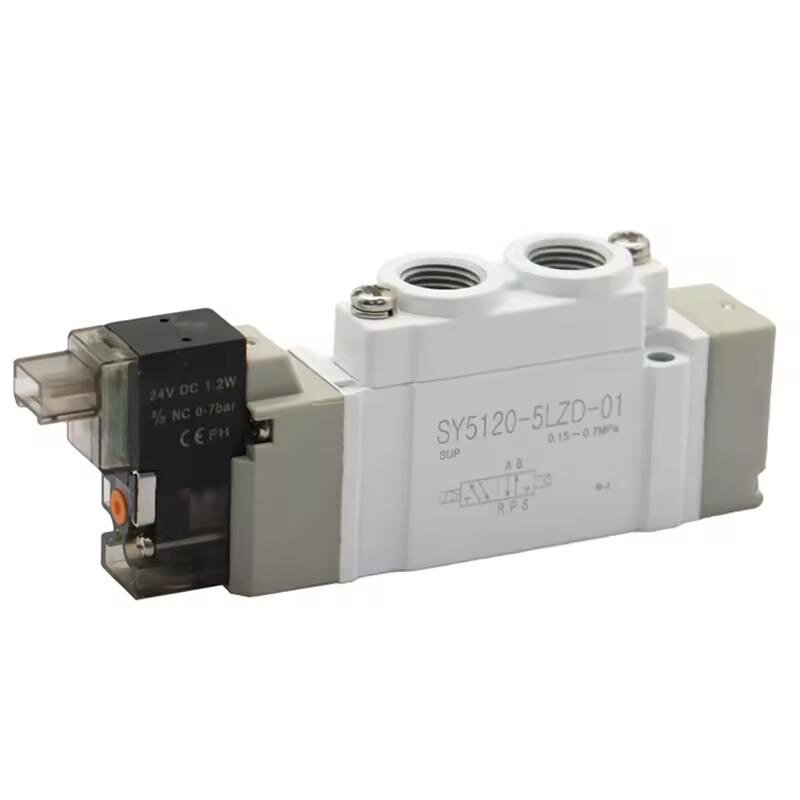

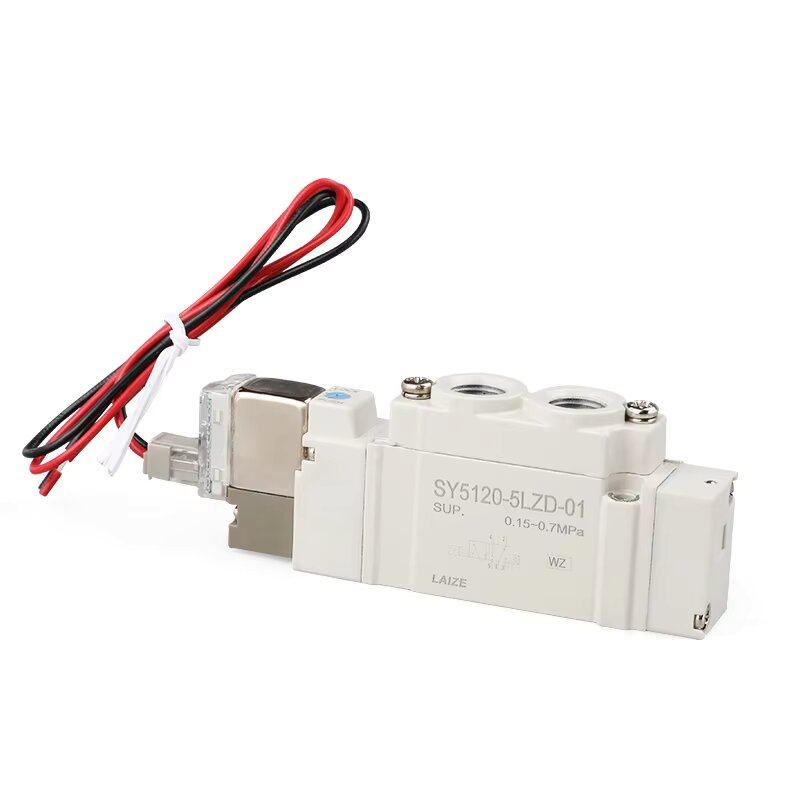

Kumpletong Panuntunan sa Pag-cod ng Modelo (Halimbawa: SY5120-5LZD-01)

  1. SY: Series code ng pilot operated 5-port solenoid valve

  2. 5: Numero ng serye ng laki (5 = SY5000 medium series)

  3. 1: Circuit function code

     1 = 5/2 single coil spring return;

     2 = 5/2 double latching coil;

     3 = 5/3 tatlong posisyong balbula

  4. 2: Panloob na structural base code

  5. 0: Standard base mounting type

  6. 5: Coil voltage code (5 = DC24V, mainstream)

  7. LZ: Socket at configuration ng proteksyon

     L = L-shaped na plug socket; Z = built-in na LED indicator + overvoltage protection circuit

  8. D: Manu-manong override code (push-turn locking screwdriver operation)

  9. 01: Laki ng thread ng port (01 = Rc1/8")

Mga Karaniwang Pang-industriya na Sitwasyon sa Aplikasyon

     -- Automated assembly production lines, semiconductor precision equipment, packaging machinery

     -- Mga linya ng produksyon ng automotive stamping at welding, mga instrumentong medikal na pagsubok

     -- Pneumatic robotic grippers, linear slide cylinders, rotary indexing actuator

     -- Cylinder forward/retreat switching, pneumatic circuit on-off at speed regulating control

Isang Pangungusap

     SummarySOLH SY series pilot-operated 5-port solenoid valve ay sumasaklaw sa SY3000/SY5000/SY7000/SY9000 full size range na may 0.1W energy-saving coil, IP65/IP67 dustproof at waterproof grade, 80% mas mataas ang daloy kaysa sa mga lumang modelo at plug-in na compact na control valve na SS5Y para sa universal control valves, ang cylinder na compact na direksyon ng SS5Y. automotive, packaging at kagamitang medikal.
