MK Series Multi-Mount Cylinder

MK Series Multi-Mount Anti-Rotation Compact Cylinder

Brand: SOLH ng Richge Technology

Pangkalahatang-ideya ng Produkto

     Ang SOLH MK series thin multi-mount cylinder ay na-upgrade na bersyon ng MD cylinder na may built-in na anti-rotation na mekanismo. Sinusuportahan ng parisukat na katawan ang anim na ibabaw na pag-install nang walang mga karagdagang bracket. Ang anti-twist na istraktura ay naghihigpit sa pag-ikot ng piston rod, nagbibigay-daan sa multi-cylinder parallel installation, perpekto para sa limitadong espasyo na katumpakan automation na may angular positioning kinakailangan. Direktang mapapalitan sa Airtac MD at SMC CQS series.

Istraktura at Mga Tampok

     -- Square thin aluminum body, integrated anti-rotation guide slot;

     -- Hard anodized barrel, chrome plated piston rod, matibay at magaan;

     -- Mga buong variant: MK(double acting), MSK(spring extend), MTK(spring retract), MKD(double rod), MKJ(double rod adjustable stroke); suffix -S para sa built-in na magnet;

     -- Katumpakan ng anti-rotation ≤±0.5°, iwasan ang angular deviation ng workpiece;

     -- Mountable sa harap, likuran, kaliwa, kanan, itaas, ibabang gilid; suportahan ang magkatabi na parallel na pagpupulong;

     -- Circumferential sensor grooves para sa flexible magnetic switch installation.

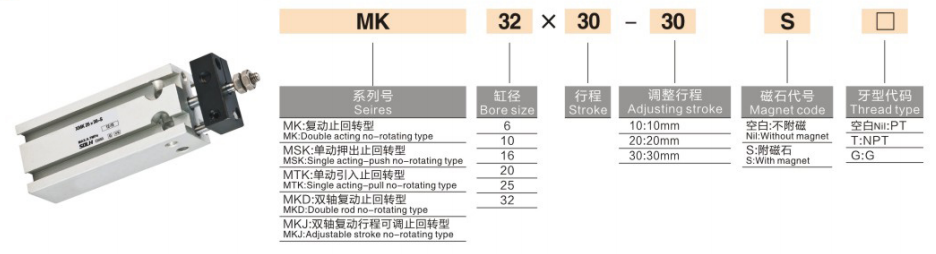

Model Coding Rule

   1. Halimbawa: MK20-50-S

     -- MK: Series code; K=anti-rotation; D=dobleng pamalo; J=adjustable stroke

     -- 20: Sukat ng bore:6/10/16/20/25/32 mm

     -- 50: Haba ng stroke 5~100mm

     -- -S: Built-in na magnet na singsing

Teknikal na Pagtutukoy

Theoretical Thrust & Pull @0.5MPa (Single Rod, N)

Gabay sa Pagpili

     -- Pumili ng bore na may pinakamababang 50% safety margin para sa working load;

     -- Magdagdag ng 5~10mm allowance sa praktikal na travel stroke; max na karaniwang stroke: 100mm;

     -- Piliin ang -S na modelo kung kinakailangan ang pagtuklas ng posisyon; piliin ang MKD double rod para sa side load condition.

Isang Buod ng Pangungusap

     SOLH MK six-surface mount compact cylinder na nilagyan ng built-in na anti-rotation mechanism, na angkop para sa precision positioning at compact na multi-cylinder na layout sa limitadong space automation equipment.
