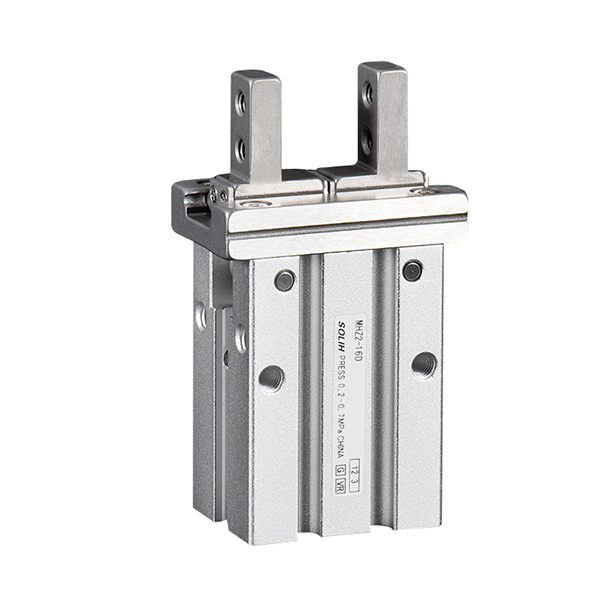

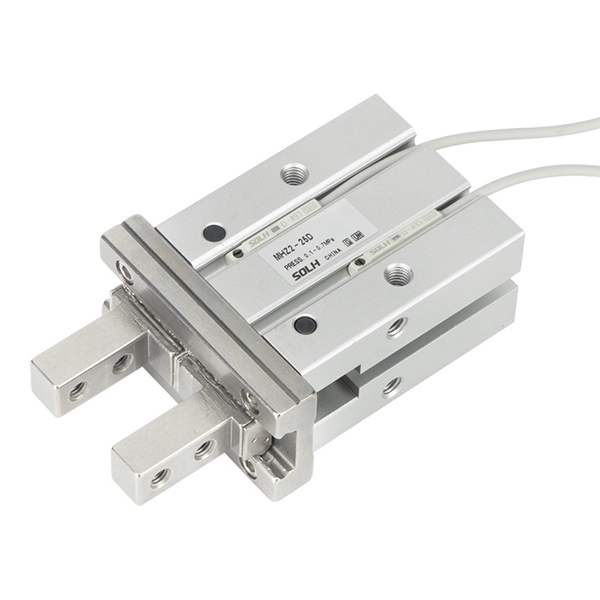

MHZ2 / MHZL2 Parallel Air Gripper Buong Panimula ng Produkto

Brand: SOLH ng Richge Technology

Pangkalahatang-ideya ng Produkto

     Ang SOLH MHZ2 (standard stroke) at MHZL2 (long stroke) ay dual-piston synchronous parallel air grippers. Hinihimok ng simetriko na dalawahang piston at precision linear guide rails, ang mga panga ay bumuka at sumasara nang magkatulad nang walang pagpapalihis, na naghahatid ng napakataas na katumpakan ng pag-uulit ng pagpoposisyon. Magagamit na mga bores: 10/16/20/25mm, na sumusuporta sa tatlong mga mode ng operasyon: double acting (D), single acting normally open (S), single acting normally closed (C). Opsyonal ang maraming mapagpapalit na istilo ng panga at body port, tugma sa mga M9BW magnetic switch para makita ang mga bukas/sarado na signal ng posisyon para sa interlock ng PLC.

     -- MHZ2: Standard short-stroke universal gripper, dinisenyo para sa high-speed at high-cycle na automated mass production

     -- MHZL2: Extended long opening stroke variant, para sa malalim na lukab at malaking sukat na paghawak ng workpiece

     Ang parehong serye ay nagbabahagi ng magkaparehong mga sukat ng pag-mount at mga ekstrang bahagi, ganap na mapapalitan ng mga imported na katumbas na grippers. Malawakang naka-deploy sa 3C electronics, precision hardware, packaging automation at maliit na workpiece loading/unloading stations.

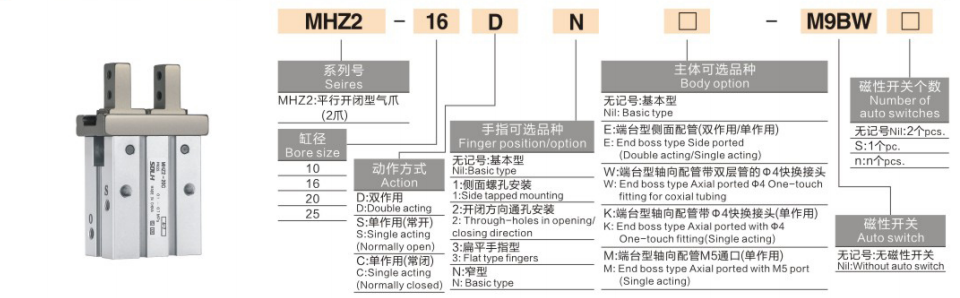

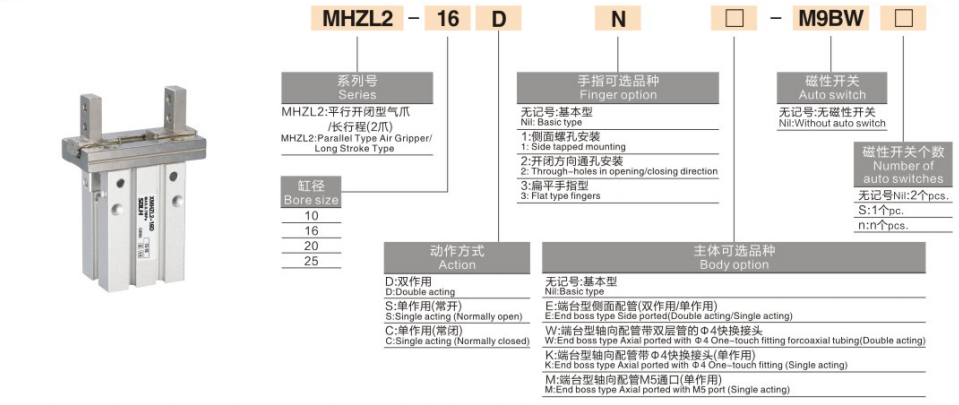

Kumpletuhin ang Model Coding Rule

    Pangkalahatang format:Series-Bore-Action-Jaw Option-Body Port Option-Magnetic Switch Model-Switch Dami

 1. Kahulugan ng Segment ng Code

   1.1 Serye

     -- MHZ2: Standard stroke 2-jaw parallel gripper

     -- MHZL2: Long stroke 2-jaw parallel gripper

   1.2 Bore: 10 / 16 / 20 / 25 mm

   1.3 Mode ng Pagkilos

     -- D: Double Acting – Air in para sa clamp, reverse air para sa release, maximum clamping force, mass production standard

     -- S: Single Acting NO Normally Open – Air supply clamps; Awtomatikong lumalabas ang spring kapag patay ang kuryente, iniiwasan ang pagdurog ng workpiece sa mga hot stamping station

     -- C: Single Acting NC Normally Closed – Naglalabas ng supply ng hangin; Ang tagsibol ay nagtataglay ng puwersa ng pag-clamping nang walang presyon ng hangin, pinipigilan ang pagbagsak ng workpiece para sa paghawak ng overhead ng robot

   1.4 Pagpipilian sa Panga

     -- Blangko: Karaniwang pangunahing panga

     -- 1: Tapped jaw sa gilid para sa pag-mount ng mga pinahabang custom na fixtures

     -- 2: Through-hole jaw na may bolts penetrating para sa fixture fixture

     -- 3: Manipis na patag na panga para sa manipis na mga sheet at makitid na puwang na workpiece

     -- N: Makitid na lapad na panga, slim na katawan para sa compact na nakakulong na layout ng kagamitan

   1.5 Layout ng Body Port

     -- Blangko: Mga karaniwang side air port

     -- E: End side port type (tugma sa single/double acting)

     -- W: End axial port pre-installed Φ4 double push-in fitting (double acting lang)

     -- K: Tapusin ang axial port na may Φ4 push-in fitting (isahang kumikilos lamang)

     -- M: Tapusin ang axial M5 straight thread port (isahang kumikilos lang)

  1.6 Magnetic Switch

     -- Blangko: Nang walang switch ng pagtukoy ng posisyon

     -- M9BW / M9BL: Standard magnetic reed switch sa feedback open/closed status

   1.7 Switch Quantity Suffix

     -- Blangko: 2 pcs switch bilang pamantayan, tuklasin ang parehong mga posisyon ng clamp at release

     -- S: 1 pc single switch para sa single status monitoring

  2. Mga Halimbawa ng Sanggunian ng Order

   2.1 MHZ2-16D-N-M9BW

     -- Standard stroke gripper, bore 16, double acting, makitid na panga, 2pcs M9BW magnetic switch, basic side port body.

   2.2 MHZL2-20D-3-E-M9BW-S

     -- Long stroke gripper, bore 20, double acting, flat thin jaw, end side port body, single M9BW magnetic switch.

Talahanayan ng Paghahambing ng Core ng MHZ2 VS MHZL2

Nakabahaging Panloob na Istraktura at Mga Pangunahing Kalamangan (MHZ2 at MHZL2)

  1. Symmetric Dual Piston Synchronous Drive

     -- Ang kaliwa at kanang piston ay nagtutulak ng mga panga nang sabay-sabay na may balanseng stress, walang lateral shift o twisting slip habang nakahawak, stable na pagpoposisyon para sa mga micro component tulad ng chips at PCB.

  2. High Wear-Resistant Linear Guide Rail

     -- Hard chrome alloy guide rail na ipinares sa PTFE self-lubricating slider, mababang friction at malakas na impact resistance. Pre-filled long-life grease mula sa factory, tugma sa air circuit na walang langis.

  3. Katumpakan ng Ultra-High Repeat Positioning

     -- ±0.01mm repeatability sa lahat ng 10~25 bores, zero dimensional deviation para sa precision electronics at pagpili ng hardware.

  4. Multi-Angle Universal Mounting

     -- Tapped mounting hole sa ibaba, dalawang gilid at itaas ng katawan; Sinusuportahan ng mga panga ang side tap, through-hole, flat at makitid na mga istilo, maaaring i-mount nang pahalang, patayo o baligtad.

  5. Tatlong Safe Spring Reset Mode

     -- Double acting D: Stable consistent clamping force para sa 24h na tuloy-tuloy na mass production

     -- Single acting S NO: Auto release sa power cut, pinoprotektahan ang mga bahagi mula sa pagdurog sa hot press / stamping stations

     -- Nag-iisang kumikilos na C NC: Permanenteng pag-clamping na walang suplay ng hangin, inaalis ang panganib sa pagkahulog ng workpiece para sa overhead robot na EOAT

  6. Pinagsamang Magnetic Position Detection

     -- Built-in na magnetic ring sa loob ng cylinder body; Ang switch ng M9BW ay nagpapadala ng digital signal sa PLC upang hatulan ang presensya ng workpiece at katayuan ng panga para sa awtomatikong interlock logic.

  7. Diversified Integrated Port Layout

     -- Ang karaniwang side port, end side port, axial pre-assembled push-in fitting na mga opsyon ay pinapasimple ang pagruruta ng tubing nang walang mga karagdagang adapter para sa robot end effector.

Pinag-isang Talaan ng Pangkalahatang Teknikal na Ispesipikasyon

Theoretical Clamping Force @0.5MPa (Yunit: N)

Step-by-Step na Gabay sa Pagpili

  1. Pagpili ng Stroke

     -- Maliit na manipis na bahagi, makitid na bukas, humihingi ng mataas na bilis at dalas → MHZ2 standard stroke

     -- Malaking laki ng workpiece, deep cavity mold demolding, kailangan ng malawak na pagbubukas → MHZL2 long stroke

  2. Pagpili ng Action Mode

     -- 24h tuloy-tuloy na produksyon, i-maximize ang clamping force → D double acting

     -- Hot press / stamping station, maiwasan ang pagdurog ng workpiece pagkatapos ng pagkawala ng kuryente → S single acting NO

     -- Robot overhead loading/unloading, iwasan ang pagbagsak ng bahagi sa power failure → C single acting NC

 3. Pagpili ng Estilo ng Panga

     -- Compact na mini fixture na may limitadong espasyo → N makitid na panga

     -- Manipis na sheet, PCB, makitid na agwat sa paghawak → 3 flat manipis na panga

     -- Kailangang i-mount ang mga pinahabang custom na fixtures → 1 side tapped jaw / 2 through-hole jaw

 4. Pagpili ng Layout ng Body Port

     -- Nakapirming ordinaryong workstation, karaniwang pagruruta ng tubing → blangko na karaniwang side port body

     -- Robot EOAT, streamline tubing layout → W/K/M axial pre-installed push-in port body

     -- Makitid na cabinet side tubing space → E end side port body

 5. Pagpili ng Posisyon ng Signal Detection

     -- Ganap na awtomatikong linya ng produksyon, kailangan ng PLC ng feedback sa workpiece at jaw status → Magbigay ng mga M9BW magnetic switch (2pcs default)

     -- Simpleng manual fixture na walang awtomatikong signal logic → Basic na modelo na walang magnetic switch

Mga Karaniwang Sitwasyon sa Aplikasyon sa Industriya

  1. MHZ2 Standard Stroke Application

     -- 3C Electronics: Mataas na bilis ng pag-uuri at pagpili ng PCB, chips, connectors, maliliit na plastic na bahagi

     -- Precision Hardware: High-frequency loading/unloading ng micro shafts, screws, stamped miniature components

     -- Packaging Machinery: Pagpoposisyon at pag-clamping ng mga takip ng bote, maliliit na karton at mga label

     -- Optical Inspection Equipment: Mini part positioning fixture para sa mga visual detection station

  2. MHZL2 Long Stroke Application

     -- Malaking plastic na bahagi, makakapal na mga plato at multi-layer stacked material gripping

     -- Pag-ejection ng bahagi ng amag sa malalim na lukab, pantulong na paghuhulma ng iniksyon ng malalaking workpiece demolding

     -- Mga karton, matibay na plastic box at oversize na workpiece transfer

     -- Robot end effector para sa mixed-size multi-spec material handling

Mga Karaniwang Katugmang Pneumatic Circuit Solutions

  1. Circuit 1: Double Acting Gripper para sa Mass Production Lines

     -- AFC air service unit → 4V210 5/2 solenoid valve → PU6 tubing → MHZ2/MHZL2 gripper (M9BW switch wired to PLC digital input)

  2. Circuit 2: Power-Off Hold Safety Circuit para sa mga Overhead Robot

     -- AR pressure regulator → 3V 3/2 solenoid valve → MHZ2-XXC single acting NC long stroke gripper

  3. Circuit 3: Mini Manual Simple Fixture Circuit

     -- AC1500 mini air service unit → 3F foot valve → PU4 thin tubing → MHZ2-10D miniature standard gripper

Mga Pag-iingat sa Operasyon at Pagpapanatili

     -- I-install ang AF series na 5μm precision air filter upstream ng gripper; dust na pumapasok sa guide rail ay nagdudulot ng jamming at lubhang nagpapaikli sa buhay ng serbisyo.

     -- Ihanay nang mahigpit ang sentro ng gravity ng workpiece sa gitnang axis ng panga; Ang sira-sira na unilateral heavy load ay humahantong sa hindi pantay na abrasion ng riles.

     -- Panatilihin ang stable na 0.4~0.5MPa na presyon ng hangin para sa high-cycle na operasyon; maiwasan ang pangmatagalang tuluy-tuloy na pagtakbo sa ilalim ng buong 0.7MPa na presyon.

     -- Magreserba ng buffer clearance para sa mga magnetic switch upang maiwasan ang pagkasira ng probe mula sa napakabilis na epekto ng panga.

     -- Huwag gamitin sa mga kapaligirang may malakas na acid, alkali o mataas na konsentrasyon na organic solvent sa mahabang panahon; ang mga bahagi ng sealing ay kaagnasan at mabibigo nang maaga.

Isang Buod ng Pangungusap
