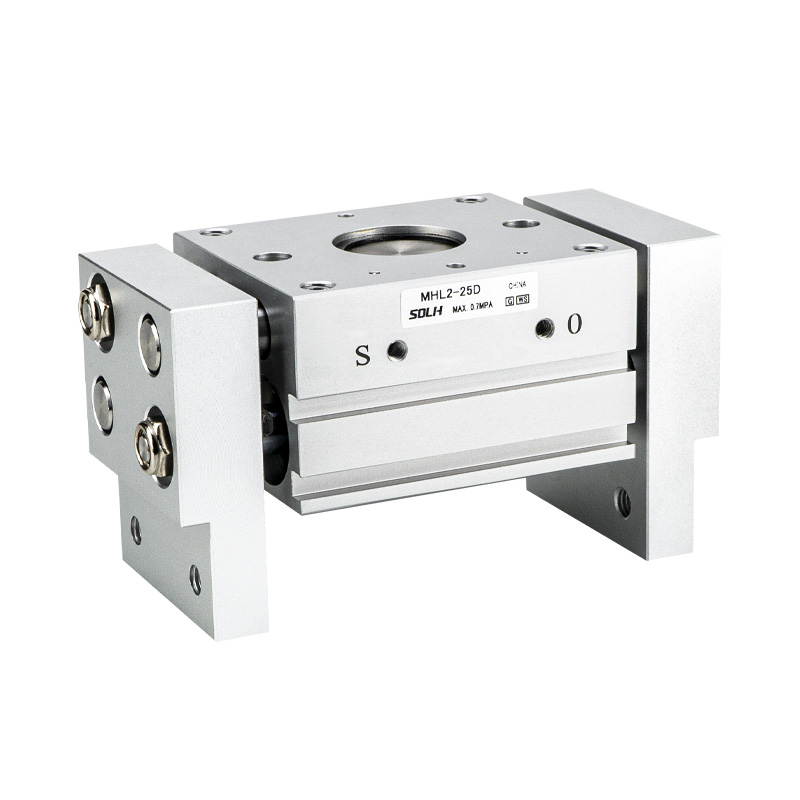

MHL2 Series Wide Opening Parallel Pneumatic Gripper

Brand: SOLH ng Richge Technology

Pangkalahatang-ideya ng Produkto

      Ang serye ng SOLH MHL2 ay wide-stroke rack at pinion synchronous parallel gripper. Mga pangunahing bentahe: malakas na puwersa ng pag-clamping, ultra-wide opening na paglalakbay, mataas na structural rigidity at maraming nalalaman na mga opsyon sa pag-mount. Angkop para sa mabigat at malaking workpiece na transportasyon, malawak na sukat na pagkakahawak ng bahagi at high-load parallel clamping. Malawakang pinagtibay sa awtomatikong paglo-load/pagbaba, mga kagamitan sa makina at makinarya sa packaging.

Pangunahing Istraktura at Prinsipyo sa Paggawa

     -- Transmission: Ang mekanismo ng rack at pinion ay nagsisiguro ng kasabay na paggalaw ng panga nang walang offset; ang dual piston layout ay naghahatid ng malakas na puwersa ng pag-clamping sa loob ng compact outline.

     -- Konstruksyon: Aluminum haluang metal na katawan, hindi kinakalawang na asero jaws, built-in magnetic ring. Ang lahat ng umiikot na shaft ay gumagamit ng oil-impregnated resin bearings kasama ang pinagsamang dust wiper seal, mahusay na dust resistance at pinahabang buhay ng serbisyo.

     -- Operation Mode: Double Acting (D) lang, walang solong acting variant. Built-in adjustable throttle para sa makinis na kontrol sa bilis. Apat na magnetic switch mounting slots para sa flexible position detection layout.

     -- Stroke Selection: 3 standard stroke per bore: D(Short) / D1(Medium) / D2(Long), compatible sa outer diameter clamping at inner diameter gripping para sa iba't ibang lapad ng workpiece.

     -- Katumpakan ng Posisyon: Ulitin ang katumpakan ng pagpoposisyon ±0.1mm, matatag na pagganap ng pag-clamping sa ilalim ng mabigat na kondisyon ng pagkarga.

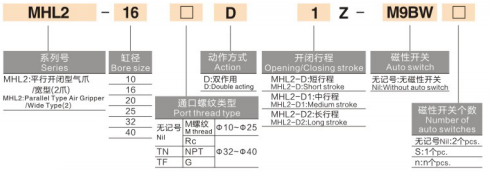

Kumpletuhin ang Model Coding Rule

  1. Halimbawa ng Modelo：MHL2-32D2-TF-M9BW

  2. Sanggunian ng Standard Order

  MHL2-40D2-TF-M9BL Bore 40, long stroke D2, G thread port, built-in magnet, M9B switch na may 3m cable.

Pangkalahatang Core na Teknikal na Pagtutukoy

Stroke at Clamping Force Reference Table (0.5MPa, Standard Clamping Point)

⚠️ Tandaan: Reference clamp distance: 40mm para sa ø10~25; 80mm para sa ø32~40. Ang mabisang puwersa ng pag-clamping ay bumababa kapag tumaas ang extension ng panga. Dapat na nakalaan ang safety factor ≥1.5 sa panahon ng pag-verify ng load.

Ginustong Mga Sitwasyon ng Application para sa MHL2

     -- Mabibigat / malalaking workpiece na nangangailangan ng malakas na clamping force at wide opening stroke, tulad ng mabibigat na tubo, plato at material na tray

     -- Mga application na humihingi ng kasabay na parallel na paggalaw nang walang pagpapalihis, na may nababaluktot na multi-direction mounting layout

     -- Mahirap na kondisyon sa pagtatrabaho na madaling madala sa alikabok (naglo-load ng tool sa makina, paghawak ng bahagi ng casting), nangangailangan ng maaasahang paglaban sa alikabok at mahabang buhay ng serbisyo

     -- Mga system na nangangailangan ng parehong panlabas na diameter clamping at panloob na diameter gripping, tugma sa maramihang mga sukat ng bahagi sa pamamagitan ng 3 stroke pagpipilian

Mga Alituntunin sa Key Selection at Application

     -- Tukuyin muna ang pagkarga bago ang pagpili ng bore: Kalkulahin ang kinakailangang clamping force batay sa bigat ng workpiece, haba ng extension ng panga at safety factor ≥1.5, pagkatapos ay itugma ang kaukulang laki ng bore.

     -- Piliin ang stroke ayon sa lapad ng workpiece: Priority sequence D(short) → D1(medium) → D2(long), iwasan ang redundant na sobrang stroke.

     -- Deteksyon ng posisyon: Nilagyan ng mga D-M9□ series na magnetic switch (NPN/PNP/non-contact) para sa jaw open/closed feedback; pinahihintulutan ng apat na mounting slots ang flexible arrangement.

     -- Pag-mount at pagsasaayos ng port: ø10~25 gamitin ang M5×0.8; ø32~40 piliin ang Rc1/8 na may TN/TF/NPT thread. Piliin ang tapped / through / side mount base ayon sa installation surface.

     -- Proteksyon at pagpapanatili ng alikabok: Standard integrated dust scraper. Magdagdag ng custom na bersyon na lumalaban sa alikabok -X85/-X86 para sa mabigat na alikabok na kapaligiran; regular na linisin ang mga bearings at sealing ring.

Isang Buod ng Pangungusap

     Ang SOLH MHL2 rack & pinion wide-stroke parallel pneumatic gripper ay naghahatid ng mabigat na clamping force na may tatlong pagpipilian sa stroke, built-in na dust-proof na istraktura at multi-direction mounting, compatible sa outer & inner diameter gripping, ideal heavy-duty gripper para sa machine tool loading, plate & tray handling at packaging automation equipment.
