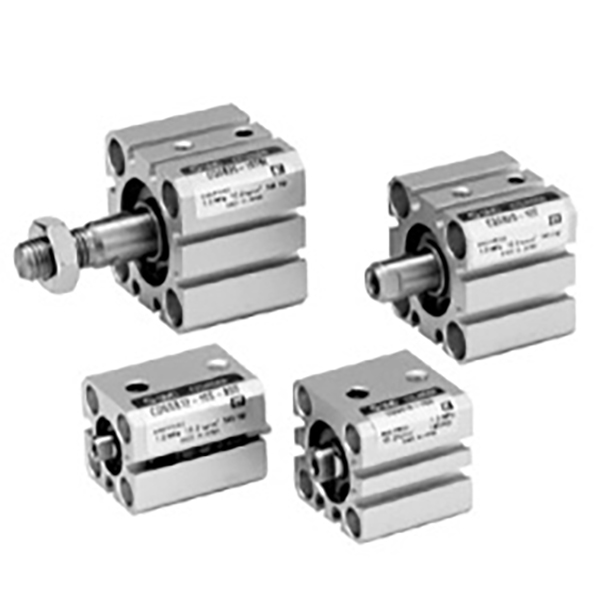

CQS Series Compact Manipis na Silindro

Brand: SOLH ng Richge Technology

Pangkalahatang-ideya ng Produkto

     Ang serye ng SOLH CQS na manipis na compact cylinder ay maaaring palitan ng serye ng SMC CQS. Idinisenyo para sa limitadong espasyo sa pag-install at mga high-precision na short-stroke na application. Square ultra-slim body, bore size φ12~25mm, na-upgrade na high precision na bersyon batay sa CQ2 series. Malawakang ginagamit sa semiconductor, 3C electronics at precision automation fixtures para sa clamping, pushing at positioning.

Istraktura at Pangunahing Tampok

     -- Square ultra-thin body, mas maikli ang kabuuang haba kaysa sa modelong CQ2;

     -- Hard anodized aluminum barrel, chrome plated piston rod, mataas na tigas;

     -- Kumpletong mga variant: standard single rod, twin rod, non-rotating rod, long-life na bersyon ng XB24;

     -- CDQS built-in magnet para sa position sensor detection; multi-side sensor slots, sensor ay hindi nakausli sa labas ng silindro;

     -- Nakapirming rubber cushion sa magkabilang dulo, walang air cushion;

     -- Mababang friction seal na may oil reservoir, walang langis na operasyon, buhay ng serbisyo ≥5 milyong cycle.

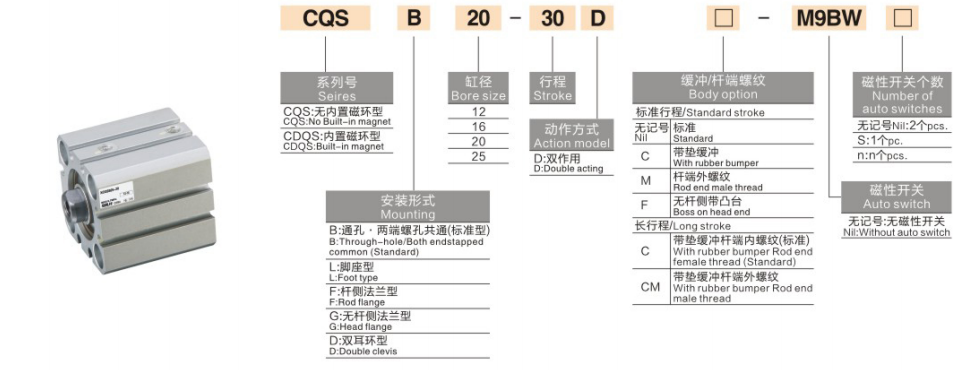

Model Coding Rule

   1. Halimbawa: CDQSB20-50D-M9BW

     -- C: Built-in magnet (CDQS); walang C = non-magnetic CQS

     -- DQS: Pangalan ng serye

     -- B=iisang pamalo; W=kambal na pamalo; K=hindi umiikot na baras; KW=twin anti-rotation rod

     -- 20: Sukat ng bore 12/16/20/25 mm

     -- 50: Haba ng stroke 5~300mm

     -- D: Bagong karaniwang istraktura

     -- M9BW: Magnetic switch na opsyon

Teknikal na Pagtutukoy

Theoretical Thrust & Pull Force @0.5MPa

Isang Buod ng Pangungusap

     SOLH CQS ultra-compact thin pneumatic cylinder na may maraming structural variant, mataas na tigas at maiksing katawan, mainam na high-precision short-stroke actuator para sa limitadong espasyo 3C at semiconductor automation equipment.
