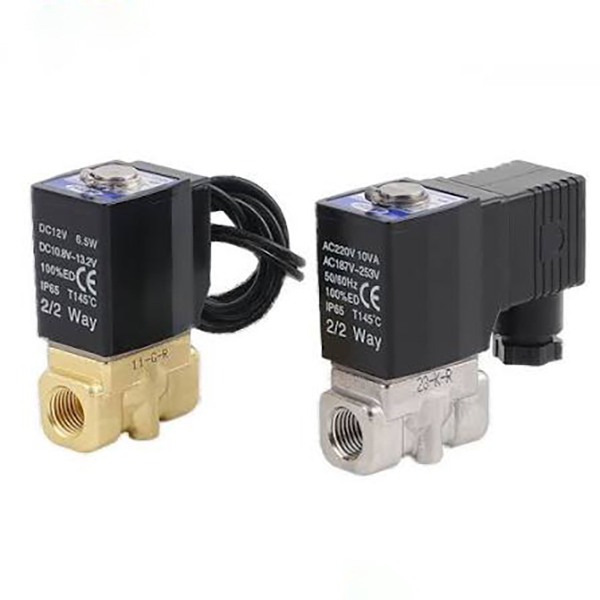

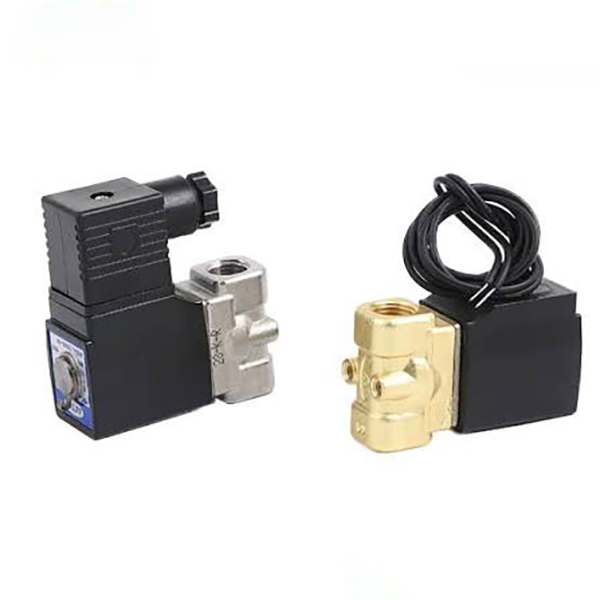

2S Series 2/2 Way Fluid Solenoid Valve (Direct-Acting + Pilot-Operated)

Brand:SOLH ng Richge Technology

Pangkalahatang-ideya ng Produkto

  1. Ang serye ng SOLH 2S ay 2/2-way na karaniwang saradong fluid shut-off solenoid valve, na nahahati sa dalawang buong linya ng produkto:

     -- Direct-Acting 2S (030 / 050 maliit na orifice series)

     -- Pilot-Operated 2S (150~500 malalaking orifice series)

  2. Dinisenyo para sa awtomatikong on/off na kontrol ng malinis na tubig, compressed air, lubricating oil, cooling cutting fluid at mahinang corrosive liquid pipelines. Compact integrated structure na may leak-proof sealing; sinusuportahan ng mga coils ang pangmatagalang tuluy-tuloy na energization.

     -- Uri ng direktang kumikilos: Buong pagbubukas sa ilalim ng 0MPa na zero differential pressure, perpekto para sa mga low-pressure na micro-fluid na sanga

     -- Uri na pinapatakbo ng piloto: Malaking bore at mataas na kapasidad ng daloy para sa mga pangunahing supply pipeline na may malalaking sukat ng tubo

  3. Malawakang naitugma sa mga circuit ng paglamig ng machine tool, mga linya ng spray ng paglilinis, mga sistema ng pag-alis ng air compressor, kagamitan sa paggamot ng tubig, automation ng likido sa packaging ng pagkain.

Dalawang Linya ng Produkto Buong Klasipikasyon: Direct-Acting NC VS Pilot-Operated NC

 1. 2S Direct-Acting Normally Closed (Halimbawa ng Modelo: 2S-L030-08)

     -- Prinsipyo sa Paggawa:Walang auxiliary pilot air chamber; Direktang hinihila ng electromagnetic coil ang armature stem para buksan/isara ang valve seat. Ganap na bukas kahit na sa ilalim ng 0MPa zero water/air pressure.

        * Power OFF: Spring presses seal upang ganap na putulin ang pipeline fluid;

        * Power ON: Hinihila ng coil ang armature pataas upang buksan ang valve port para sa fluid passage

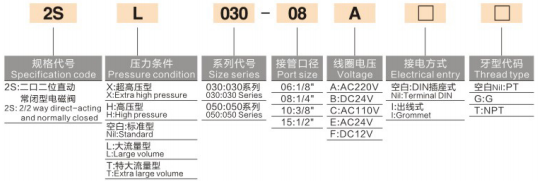

    -- Kumpletuhin ang Model Coding Rule:2S - Pressure Suffix - Serye ng Sukat - Port Thread - Coil Voltage - Uri ng Wiring - Thread Standard

        * 2S: Direct-acting 2/2 way NC solenoid valve

        * Pressure grade suffix: Blank=Karaniwan / L=Large Flow / T=Extra Large Flow / H=High Pressure / X=Extra High Pressure

        * Serye ng laki: 030 (mini), 050 (medium small)

        * Port code: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2

        * Code ng boltahe: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V

        * Wiring: Blank=DIN plug socket, I=Cable wire lead type

        * Thread: Blank=PT taper thread, G=G parallel BSPP, T=NPT American thread

     -- Mga Pangunahing Kalamangan:

        *Zero differential pressure startup, walang minimum operating pressure limit, stable na operasyon para sa micro low-pressure fluid circuits

        * Ultra-compact na katawan, arbitrary mounting angle nang walang gravity restriction

        * Millisecond mabilis na tugon para sa mabilis na on-off switching cycle

     -- Mga Sitwasyon ng Application:

       Maliit na CNC machine tool cooling oil spray, mini washing machine micro spray, 3C equipment micro air/water cut-off, vacuum auxiliary water supply, maliliit na branch pipelines (G1/8 ~ G1/2).

  2.  2S Pilot-Operated Normally Closed Series

     -- Prinsipyo sa Paggawa:Built-in na miniature pilot control orifice; umaasa sa medium pressure ng pipeline para iangat ang pangunahing diaphragm/spool. Kinakailangan ang minimum na 0.05MPa na differential pressure para sa buong pagbubukas. Kinokontrol lamang ng coil ang maliit na pilot bleed hole na may mababang paggamit ng kuryente.

        * Power OFF: Pilot hole sealed, upstream pressure compresses main seal to shut pipeline

        * Power ON: Dumudugo ang presyon ng silid ng piloto, tinataas ng medium pressure ang pangunahing spool para sa mataas na dami ng daloy ng likido; max na laki ng orifice hanggang Φ50 (G2 pulgada)

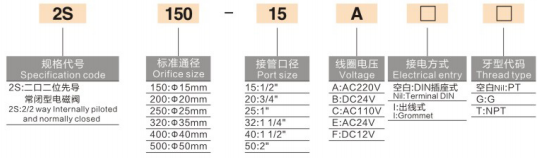

     -- Kumpletuhin ang Model Coding Rule:2S - Laki ng Orifice - Port Thread - Coil Voltage - Wiring Type - Thread Standard

        * 2S: Pilot-operated 2/2 way NC solenoid valve

        * Laki ng orifice frame: 150(Φ15), 200(Φ20), 250(Φ25), 320(Φ35), 400(Φ40), 500(Φ50)

        * Port code: 15=G1/2, 20=G3/4, 25=G1, 32=G1-1/4, 40=G1-1/2, 50=G2

        * Ang mga code ng boltahe / mga kable / thread ay ganap na naaayon sa mga variant na direktang kumikilos

    -- Mga Pangunahing Kalamangan:

        * Malaking straight-through na butas, napakataas na daloy ng daloy, kaunting pagbaba ng presyon ng pipeline para sa buong linya na sentralisadong suplay ng tubig/hangin

        * Ang maliit na low-wattage coil ay nagtutulak ng malaking bore valve body, low heat generation, na angkop para sa 24h na walang tigil na patuloy na operasyon

        * Hindi madaling mabara ang malawak na channel ng daloy, tugma sa pang-industriyang nagpapalipat-lipat na cooling water na naglalaman ng mga maliliit na nasuspinde na mga dumi

     --Mga Sitwasyon ng Application:

        Pangunahing intake/drain pipeline ng air compressor, malalaking assembly line na naglilinis ng mga pangunahing circuit ng tubig, mga header pipe ng bulk water treatment, mga kagamitan sa panlililak na nagpapalamig sa mga pangunahing linya ng langis, mga heavy-duty na pang-industriya na sistema ng supply ng tubig.

Universal Shared Product Features (Direct + Pilot Operated)

  1. Standard Normally Closed (NC) Function Factory Default

     Awtomatikong pagsasara kapag naputol ang kuryente, pinipigilan ang pag-apaw ng likido at pagtagas sa panahon ng pagsasara ng kagamitan para sa mas mataas na kaligtasan ng system.

  2. Maramihang Opsyonal na Materyal ng Seal

     -- Karaniwang NBR nitrile rubber: Universal para sa tubig, hangin, lubricating oil

     -- Opsyonal na EPDM ethylene propylene: Acid/alkali resistant, mainit na tubig at food-grade na malinis na likido na nakalaan

  3. Matibay na High-Temp Low-Power Coil

     Heat-resistant insulation coil para sa mahabang tuloy-tuloy na energization, anti-burn stable insulation; dalawahang opsyon sa mga kable (DIN socket / wire lead) para sa flexible na layout ng cabinet.

  4. Multi International Thread Standards para sa Pag-export

     PT British taper, G BSP parallel, NPT American thread na opsyonal, tugma sa domestic automation at mga linya ng produksyon sa ibang bansa.

  5. Full Pressure Graded Customization

     Sinusuportahan ng seryeng direktang kumikilos ang standard / malaking daloy / mataas / sobrang mataas na pagpapasadya ng presyon; pilot series native na na-rate para sa karaniwang pang-industriya na fluid pressure na 0.05~1.0MPa.

  6. Gravity-Free Universal Mounting

     Maaaring i-install patayo, pahalang o baligtad, umaangkop sa masikip electrical cabinet panloob na layout.

Pinag-isang Talaan ng Pangkalahatang Teknikal na Ispesipikasyon

Direct VS Pilot Operated Full Selection Comparison Table

Mga Segment na Karaniwang Sitwasyon ng Application

  1. Direct-Acting NC Application Range

     -- Single-point cooling oil injection at micro spray para sa maliliit na CNC machine tool

     -- Vacuum auxiliary water supply at mini air circuit on/off para sa 3C automation equipment

     -- Maliit na ultrasonic cleaning machine, lab micro fluid control loops

     -- Sangay ng pagpapanatili ng kagamitan, single-point na switch ng tubig/gas para sa maliliit na kabit

  2.Saklaw ng Application ng Pilot-Operated NC

     -- Kumpletong alisan ng tubig ng makina ang air compressor at pagsara ng pangunahing air pipeline

     -- Pangunahing water circuit control para sa malaking assembly line na spray cleaning equipment

     -- Bulk water treatment equipment at high-flow circulating cooling header pipe

     -- Food packaging, kemikal na kagamitan malaking bore fluid pangunahing shut-off balbula

Pangunahing Mga Panuntunan sa Paghatol sa Pagpili

     -- Pipeline static pressure ＜0.05MPa, paulit-ulit na supply ng micro fluid → Dapat pumili ng direktang kumikilos na 2S

     -- Laki ng tubo ≥G1/2, high-flow main header, stable na pangmatagalang presyon ng tubig/hangin → Piliin ang pilot-operated 2S

     -- Mainit na tubig, food-grade, mahinang acid/alkali medium: Tukuyin ang EPDM seal kapag naglalagay ng order

     -- Sentralisadong mga wiring sa loob ng machine control cabinet: Unahin ang uri ng DIN socket wiring

     -- Panlabas na mamasa-masa na kagamitan: Pumili ng uri ng wire lead na may waterproof cable gland

Katugmang Kumpletong Pneumatic at Fluid Circuit Solutions

  1. Maliit na Cooling Branch Circuit

     -- AFC air service unit → 3V series 3/2 solenoid valve → PU tubing → 2S direct-acting valve (cooling water loop control)

  2. Kumpletuhin ang Machine Main Water Header Circuit

     -- Tangke ng tubig / air compressor main pipe → 2S pilot large bore valve → multi-station spray branch lines

  3. Explosion-Proof Fluid Workshop Circuit

     -- Explosion-proof air source treatment unit → 50-VPE explosion-proof 3-way valve + custom explosion-proof coil 2S pilot valve

Isang Buod ng Pangungusap

     SOLH 2S series 2/2 way normally closed fluid solenoid valve ay nahahati sa zero-pressure startup direct-acting small orifice model at low-power high-flow pilot-operated large bore variant, na may opsyonal na NBR/EPDM seal, multi-thread multi-voltage compatibility, malawakang ginagamit para sa awtomatikong tubig, hangin, oil shut-off control sa machine water treatment, washing lines.
