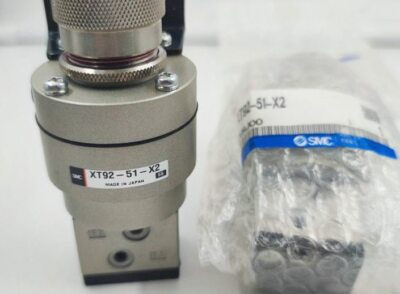

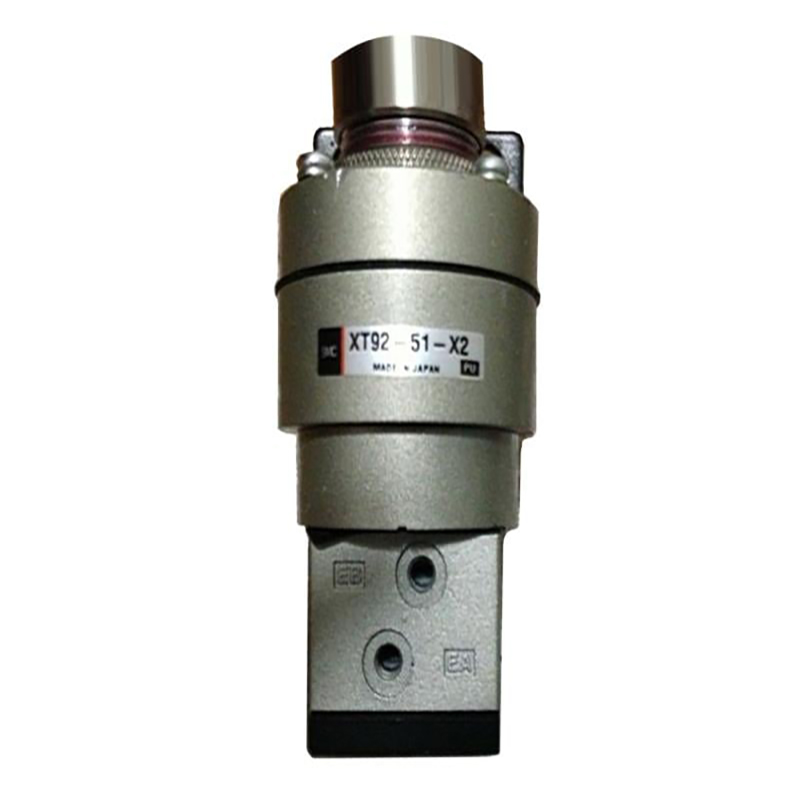

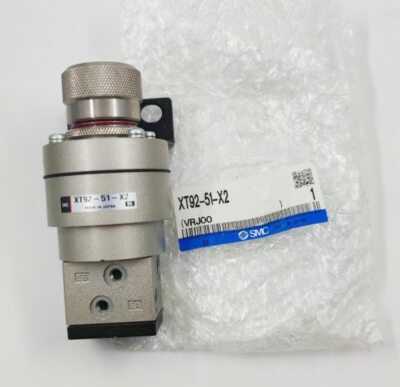

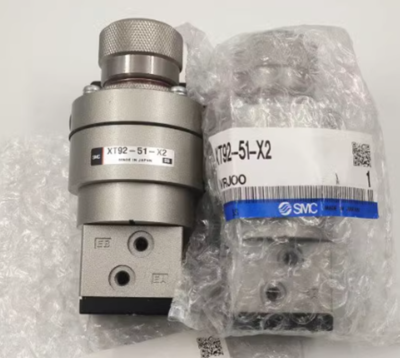

XT92-51-X2 Precision Pressure Detection Valve

Brand:SOLH ng Richge Technology

Pangkalahatang-ideya ng Produkto

     Ang XT92-51-X2 ay isang UTC customized na espesyal na balbula sa ilalim ng tatak ng SOLH Richge. Sa panimula ito ay naiiba sa mga ordinaryong precision pressure regulator at nagsisilbing dedikadong dual-pressure detection valve para sa proteksyon sa kaligtasan sa mababang presyon at pneumatic signal switching. Ang custom na unit na ito ay binuo para sa pressure threshold triggering at dual-signal interlock control sa mga automated na safety circuit.

1. Mga Pangunahing Teknikal na Detalye (Ganap na SMC Compatible)

     --Modelo: XT92-51-X2 Custom na Espesyal na Bersyon

     --Uri ng Istraktura: Direct-acting pressure detection dual-pressure valve

     --Port Thread: Rc1/8, tugma sa M5 piping fittings

     --Naaangkop na Medium: Malinis na naka-compress na hangin

     --Adjustable Switching Pressure Range: 0.1 ~ 0.5 MPa

     --Maximum Working Pressure: 0.8 MPa

     --Proof Pressure: 1.2 MPa

     --Operating Ambient Temperature: -5℃ ~ +60℃

     --Netong Timbang: Tinatayang. 300 g

     --Mga Core na Function: Pag-detect ng threshold ng presyon, low-pressure safety interlock, dual air circuit signal switching

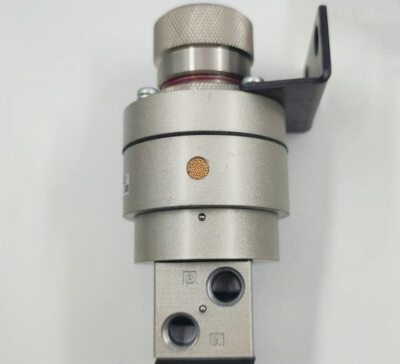

2. 3/2-Way Logic Port Layout

     --P: Pangunahing air supply inlet port

     --A / B: Dalawang independiyenteng switching output port

     --R: Exhaust port na may built-in na silencer

     --Nangungunang adjustment knob: Itinatakda ang customized na pressure trigger threshold (hal. 0.4 MPa)

     --Mga opsyon sa pag-install: Bracket mounting o panel mounting

3. Prinsipyo sa Paggawa

     Kapag ang presyon ng system ay lumampas sa preset na threshold: Ang hangin ay dumadaloy mula sa port P patungo sa port A, habang ang port B ay kumokonekta sa tambutso R. Kapag ang presyon ng system ay bumaba sa ibaba ng preset na threshold: Ang hangin ay dumadaloy mula sa port P patungo sa port B, habang ang port A ay kumokonekta sa tambutso R. Napagtanto ng balbula ang awtomatikong paglipat ng daanan ng hangin sa fixed pressure threshold upang makumpleto ang interlock ng kaligtasan at kontrol ng pneumatic logic signal.

4. Paghahambing ng Pagganap: XT92-51-X2 VS ARP / IR Precision Regulator

5. Mga Karaniwang Sitwasyon ng Aplikasyon

     Low-pressure safety interlock: Awtomatikong inililipat ang kagamitan sa safe standby mode kapag bumaba ang presyon ng hangin sa ibaba ng preset na halaga Dual air supply automatic switching: Lilipat sa standby air source kapag nabigo ang main pipeline pressure na interlock ng pahintulot sa pressure ng machine: Nililimitahan ang pag-start ng kagamitan hanggang ang air pressure ay umabot sa wastong threshold Pinagsama-samang pneumatic logic unit: Pinapalitan ang pinagsamang pagpupulong ng magkahiwalay na pressure circuit switch at solenoid

Isang Buod ng Pangungusap

     Ang custom na SOLH XT92-51-X2 pressure detection valve ay nagpapatupad ng proteksyon sa mababang presyon at nakapirming threshold na paglipat ng daanan ng hangin; ito ay isang espesyal na bahagi ng pneumatic logic para sa mga interlock na circuit ng kaligtasan at hindi maaaring gamitin para sa patuloy na regulasyon ng precision pressure.
