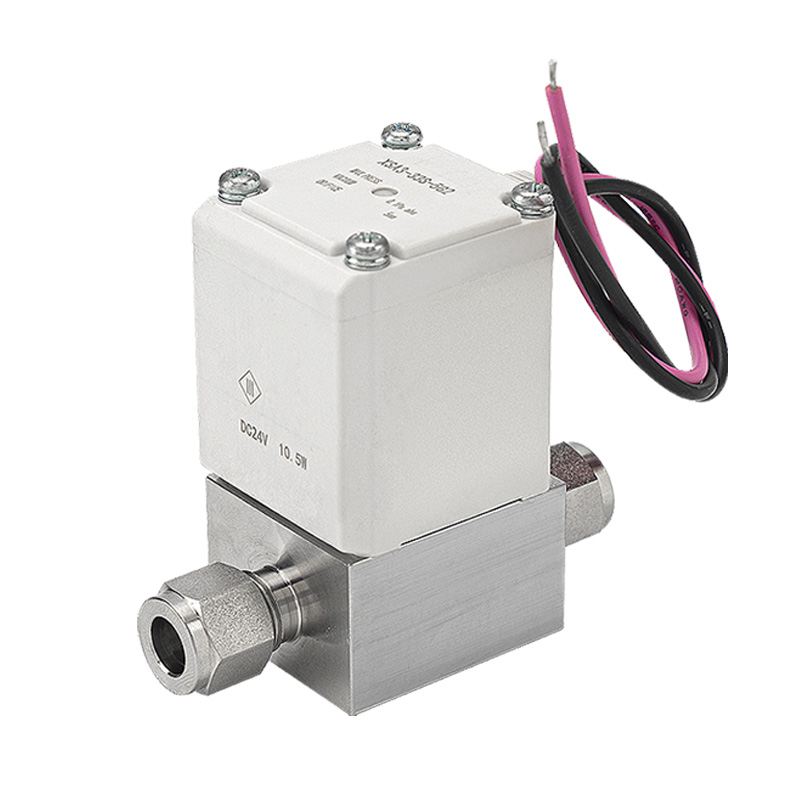

XSA Series Karaniwang Nakasara High Vacuum Solenoid Valve

Brand:SOLH ng Richge Technology

1. Pagpoposisyon ng Produkto

     Ang serye ng SOLH XSA ay isang karaniwang saradong solenoid valve na espesyal na ininhinyero para sa mga ultra-high vacuum circuit. Napagtatanto nito ang tumpak na on-off na kontrol ng air at inert gas media. Nagtatampok ng ultimate high vacuum tolerance, ultra-minimal leakage, malinis na anti-contamination construction at mabilis na pagtugon sa bilis, nagsisilbi itong pangunahing bahagi ng vacuum para sa precision process equipment kabilang ang mga semiconductors, PV panel, LCD display, medikal at food processing machinery.

2. Pangunahing Mga Tampok na Pangunahing

-- Ultra High Vacuum Compatibility

     Ang minimum na operating absolute pressure ay umabot sa 1×10⁻⁶ Pa, ganap na nakakatugon sa mga ultra-high na mga pamantayan ng proseso ng vacuum upang magarantiya ang matatag na pagpapanatili ng vacuum at mabilis na pumping efficiency ng mga vacuum system.

-- Superior Tight Sealing at Ultra-Low Leakage

     Panloob na pagtagas ≤ 1.3×10⁻⁹ Pa·m³/s; panlabas na pagtagas ≤ 1.3×10⁻¹¹ Pa·m³/s. Ang dual low-leakage performance ay nagpapatatag ng system vacuum degree at nag-aalis ng mga mapanganib na panganib sa pagtakas ng gas para sa mga nagtatrabaho na kapaligiran.

-- Malinis na Low-Particle Optimized na Istraktura

     Ang panloob na tagsibol ay isinama sa loob ng katawan ng balbula upang mabawasan ang alitan ng mga gumagalaw na bahagi at pagbuo ng butil, perpektong tumutugma sa mga linya ng produksyon na may mahigpit na mga kinakailangan sa grado sa malinis na silid.

-- Mababang Power Consumption at Magaang Outline

     Ang pagkonsumo ng kuryente ng coil ay nabawasan ng hanggang 25% kumpara sa mga nakaraang henerasyon; kabuuang pagbawas ng timbang ng maximum na 18% (minimum na 0.41kg). Pinapadali ng disenyong nakakatipid sa enerhiya ang compact integration sa mga precision na frame ng kagamitan.

-- Maramihang Mga Opsyon sa Koneksyon

     Available ang dalawang unibersal na scheme ng koneksyon: mga face seal fitting, 1/4" at 3/8" ferrule compression fitting, at panloob na Rc/NPT thread, na tugma sa iba't ibang standard na mga detalye ng pipeline ng vacuum.

-- Malawak na Saklaw ng Boltahe at Iba't Ibang mga Electrical Terminal

     Sinasaklaw ang mga mainstream na boltahe kabilang ang DC24V, AC110V / AC220V. Maramihang mga wiring form tulad ng mga quick plug terminal, DIN terminal at conduit entry ay umaangkop sa lahat ng mainstream na automated control system.

-- Matatag at Ligtas na Pang-industriya na Sertipikasyon

     Coil flame retardant grade UL94V-0; sertipikadong may mga pamantayang RoHS, CE, CAT.ES140-7B, na angkop para sa pangmatagalang tuluy-tuloy na walang tigil na operasyong pang-industriya.

3. Full Technical Specification Table

4. Mga Karaniwang Sitwasyon sa Aplikasyon

      --Paggawa ng semiconductor: Process chamber gas injection at vacuum pipeline on-off control

     -- Mga linya ng produksyon ng PV at LCD: Ultra-high vacuum chamber pumping at pressure holding loops

     -- Medikal na kagamitan: Vacuum sterilization instruments at analytical lab vacuum circuits

     -- Industriya ng pagkain: Vacuum packaging at vacuum drying machinery

     -- Mga laboratoryo ng siyentipikong pananaliksik: Mga ultra-high na vacuum na pang-eksperimentong aparato at kagamitan sa pagsubok ng particle physics

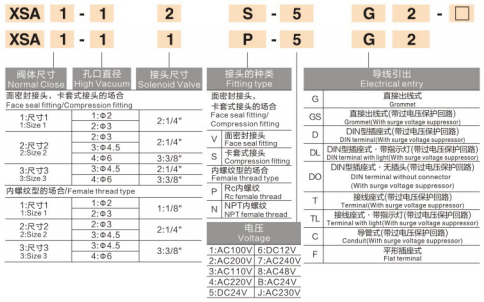

5. Mga Halimbawa ng Modelo at Mga Alituntunin sa Pagpili

5.1: Mga Karaniwang Code ng Modelo:XSA1-12S-5G2, XSA1-11P-5G2

5.2 Mga Pangunahing Puntos sa Pagpili

      -- Kumpirmahin ang kinakailangan sa vacuum grade: Kung kinakailangan ang 1×10⁻⁶ Pa (abs) na napakataas na pagganap ng vacuum

      -- Pumili ng uri ng koneksyon sa pipeline: Face seal, ferrule fitting o Rc/NPT internal thread

      -- Itugma ang coil boltahe at electrical terminal: DC24V o AC series; mabilis na plug / DIN / conduit wiring

      -- Kumpirmahin ang laki ng port: 1/4", 3/8" para matugunan ang demand ng system flow

Isang Buod ng Pangungusap

     Karaniwang isinasara ng SOLH XSA ang high vacuum solenoid valve na sumusuporta sa 1×10⁻⁶ Pa ultra-high vacuum operation na may napakababang leakage, malinis na low-particle na panloob na istraktura at maraming mapagpapalit na koneksyon, na kumikilos bilang isang maaasahang switching component para sa lahat ng precision na proseso ng industriya ng vacuum.
