VZM500 (VZM5) Serye 5/2-Way Mechanical Valve

VZM500 (VZM5) Serye 5/2-Way Mechanical Valve | Medium Flow Elastic Seal Pneumatic Control Valve

Brand: SOLH ng Richge Technology | SMC Compatible 5-Port Mechanical Actuated Pneumatic Valve

1. Pangkalahatang-ideya ng Produkto

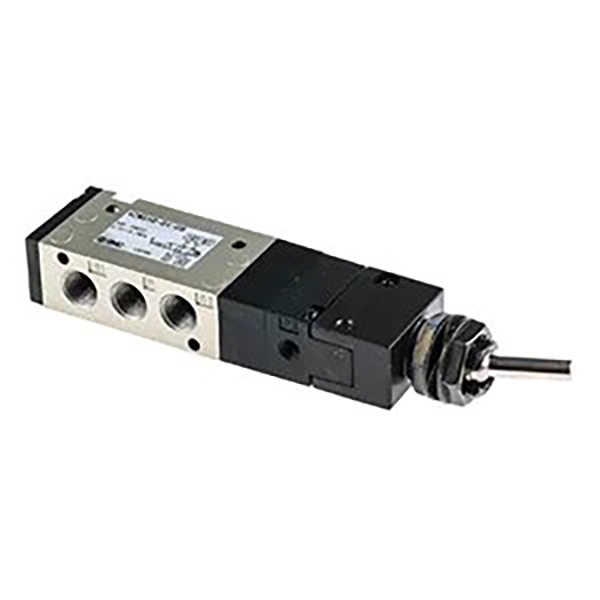

     Ang serye ng SOLH VZM5 (VZM500) ay isangmedium-sized na 5/2-way na mechanical control valve ganap na katugma sa pamantayan ng SMC. Pinagtibay ang mataas na pagiging maaasahan na elastic rubber seal na istraktura, nagtatampok ito ng matatag na sealing, mabilis na pagtugon at mahusay na pagganap ng daluyan ng daloy na may Cv value na hanggang 0.6. Nilagyan ng karaniwang Rc1/8 port at kumpletong opsyonal na actuator head, sinusuportahan nito ang mechanical limit triggering, manual jog control at safety circuit interlock. Gamit ang flexible foot mounting at manifold integrated installation, high-frequency durability at wide pressure adaptability, ito ay nagsisilbing standard mainstream na modelo para sa dual-cylinder synchronization, pneumatic circuit switching at mechanical limit control sa mga automated production lines.

2. Mga Pangunahing Detalye ng Teknikal

3. Kahulugan ng Port at Circuit Mode

  3.1 Standard 5/2-Way Mode (Dual Control / Mechanical Control)

     1(P) = Air supply port, 2(A) = Positive output port, 3(B) = Reverse output port, 4(EXH) = Exhaust port, 5(EXH) = Exhaust port. Napagtatanto ang bidirectional switching at mabilis na pag-ubos ng mga pneumatic actuator.

  3.2 Opsyonal na 5/3-Way Mode (Gitnang Posisyon)

     Opsyonal na middle closed type at middle pressure relief type, tumpak na umaangkop sa pneumatic positioning, pressure maintaining at tumpak na stroke control na kinakailangan.

  3.3 Detalye ng Pilot Port

     Ang EXH pilot port ay gumagamit ng M5×0.8 thread. Sinusuportahan ng panlabas na bersyon ng piloto ang independiyenteng kontrol ng pinagmumulan ng hangin, na angkop para sa sentralisadong kontrol ng pneumatic at mga senaryo na tumutugma sa malalaking daloy ng loop.

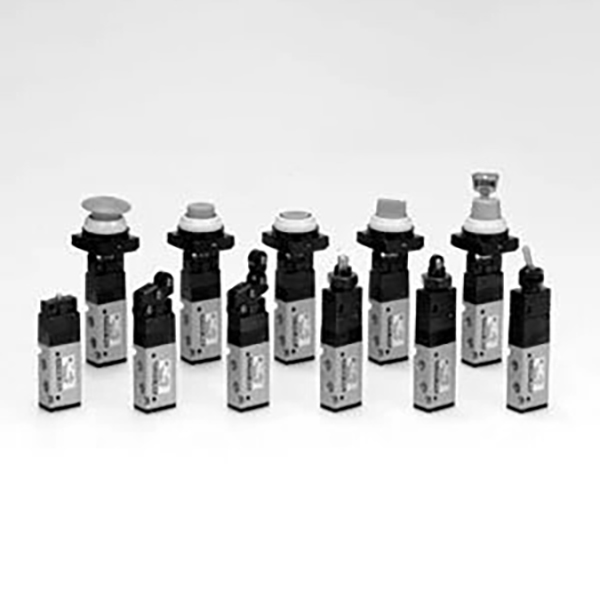

4. Full Series Actuator Head Options

5. Mga Panuntunan sa Pag-cod ng Modelo at Mga Karaniwang Modelo

  5.1 Interpretasyon ng Modelo (Halimbawa: VZM550-01-08)

     • VZM550: Karaniwang 5/2-way na elastic seal basic mechanical valve

     • Port Code: 01=Rc1/8; N01=NPT1/8; F01=G1/8

     • Actuator Code: 08=toggle lever; 01=roller lever; 30=pindutan; 37=tulak-hila

     • Opsyonal na Suffix: -L=may foot bracket; -3=5/3-way na uri; P=panlabas na uri ng piloto

  5.2 Mga Pamantayang Modelo ng Hot-Selling

     • VZM550-01-01: 5/2-way, basic roller lever, Rc1/8 port, mas gusto para sa mga senaryo ng pangkalahatang limitasyon sa mekanikal

     • VZM550-01-30: 5/2-way, uri ng push button, Rc1/8 port, na angkop para sa manu-manong equipment jog at debugging

     • VZM550-01-37: 5/2-way, push-pull type, Rc1/8 port, para sa manual locking at anti-misoperation control

     • VZM550-01-02: 5/2-way, unidirectional roller lever, Rc1/8 port, propesyonal na anti-rebound limit control

6. Pangunahing Kalamangan ng Produkto

  6.1 Karaniwang Katamtamang Malaking Daloy

     Nilagyan ng unibersal na Rc1/8 port at Cv=0.6 flow coefficient, perpektong tumutugma sa medium-flow pneumatic circuit, na napagtatanto ang stable na sabaysabay na pagkilos ng mga dual cylinder at maaasahang linkage ng maraming actuator.

  6.2 High-Stability Elastic Sealing

     Nag-a-adopt ng pinagsama-samang rubber valve core elastic sealing structure, na nagtatampok ng zero leakage, stable na pressure holding at mabilis na pagtugon sa bilis. Naghahatid ito ng mahabang buhay ng serbisyo at napakababang gastos sa pagpapanatili sa ilalim ng kumbensyonal na mga kondisyon sa pagtatrabaho sa industriya.

  6.3 Full-Coverage na Mga Trigger Mode

     Ang mga kumpletong opsyon sa actuator kabilang ang roller, plunger, toggle lever, button at mga uri ng push-pull ay ganap na sumasakop sa mekanikal na limitasyon, awtomatikong pag-trigger, manu-manong pag-debug at mga senaryo ng application na interlock sa kaligtasan.

 6.4 Diversified Flexible Installation

     Sinusuportahan ang independiyenteng pag-install ng foot bracket at manifold integrated cluster installation. Ang mga arbitrary na EXH port ay maaaring i-pipe para sa tambutso, na umaangkop sa siksik na layout ng panel at limitadong espasyo sa pag-install.

  6.5 High-Frequency Industrial Durability

     Sinusuportahan ang hanggang 300c.p.m high-frequency cyclic operation, na may mahusay na epekto at vibration resistance. Ito ay matatag na umaangkop sa pangmatagalang patuloy na operasyon ng mabibigat na kagamitang pang-industriya.

  6.6 External Pilot Expandable Design

     Ang opsyonal na external na pilot control mode ay napagtatanto ang remote at sentralisadong air source control, na nakakatugon sa pagtutugma ng mga hinihingi ng malalaking daloy ng mga pangunahing circuit at automated integrated pneumatic system.

7. Mga Karaniwang Sitwasyon sa Aplikasyon

     • Dual-Cylinder Synchronous Control: Tiyakin ang magkasabay na pagkilos ng kooperatiba ng mga dobleng silindro sa automated na kagamitan upang mapabuti ang pagkakapare-pareho ng pagpapatakbo.

     • Pneumatic Circuit Switching: Clamp/unclamp switching ng jigs at fixtures, station switching at pneumatic loop directional control.

     • Pagti-trigger ng Mechanical Limit: Stroke in-place signal triggering at mechanical interlock protection sa pamamagitan ng roller lever actuator.

     • Manu-manong Pagkontrol sa Operasyon: Pag-debug ng kagamitan, manu-manong pagsisimula/paghinto ng pag-jog at manu-manong kontrol ng panel sa pamamagitan ng mga uri ng button at push-pull.

     • Circuit ng Proteksyon sa Kaligtasan: Pag-reset ng emergency stop at proteksyon sa interlock ng pinto sa kaligtasan na may mga nakakandado at mushroom head actuator.

     • Pangkalahatang Automation ng Industriya: High-frequency position control at multi-actuator linkage para sa packaging, printing at electronic manufacturing equipment.

8. Paghahambing ng Pagpili ng Modelo ng Serye ng VM

Isang Buod ng Pangungusap

     Ang SOLH VZM500 (VZM5) series na 5/2-way mechanical valve ay nagsasamaRc1/8 standard port, Cv0.6 medium large flow, full-series multi-function actuator at flexible installation mode, bilang karaniwang pangunahing bahagi ng core para sa automated na dual-cylinder synchronous control at pneumatic circuit switching system.
