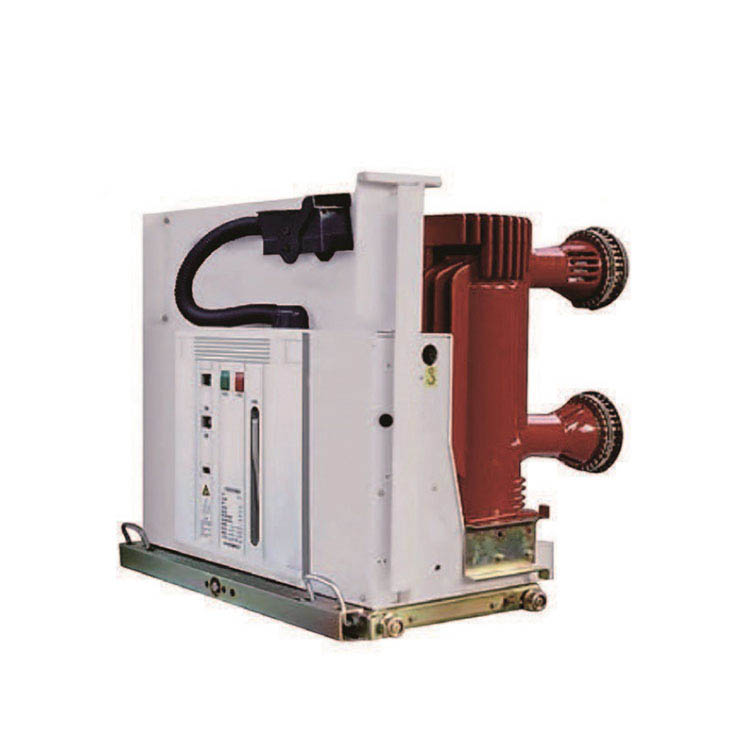

VSG-24 Naka-embed na Pole Type VCB Breaker Indoor Circuit Breaker 24KV
Ang mga prinsipyong ito ngayon ay higit pa kaysa sa bumubuo ng batayan ng aming tagumpay bilang isang internasyonal na aktibong mid-size na negosyo para sa transpormer ng pamamahagi ng substation ng transpormer, mababang boltahe ng gabinete switchgear, tatlong phase ransformer. Makakakuha ka ng aming propesyonal na tugon sa loob ng 8 oras. Tiwala sa amin, hindi ka mawawala sa puso. Naghahatid kami ng lipunan at mga gumagamit na may ideya ng pag -unlad ng industriyalisasyon. Dahil sa aming pagtatatag, nagtatag kami ng pangmatagalang relasyon sa kooperatiba na may maraming mga negosyo na may mataas na kalidad na mga produkto, makatuwirang presyo at mahusay na serbisyo.
Ang serye ng VSG-24 ng panloob na mataas na boltahe na vacuum circuit breaker na may naka-embed na mga poste ay tatlong phase A.C 50Hz panloob na pamamahagi ng kuryente na may na-rate na boltahe ng 24KV. Ginagamit ito para sa pagprotekta at pagkontrol sa mga de -koryenteng kagamitan sa larangan ng Industriya at Ming Enterprise, Power Plants at Substation.
Ang pangunahing conductive circuit ng ganitong uri ng vacuum circuit breaker ay gumagamit ng naka -embed na poste, na naitugma sa modular na organisasyon at integrated energy storage handle. Ang pangkalahatang layout ay makatuwiran, perpekto na may brevity at talagang napagtanto ang libreng pagpapanatili at mas mahaba ang buhay at elektrikal na buhay.
Panloob na Withdrawable Vacuum Circuit Breaker
Ang panloob na maatras na vacuum circuit breakers ay angkop para sa three-phase AC power system na may mga na-rate na boltahe hanggang sa 12 ~ 24KV at dalas 50/60Hz. Malawakang ginagamit ang mga ito sa mga halaman ng kuryente, substation, petrochemical, metalurhiya, pagmamanupaktura at iba pang mga industriya, paliparan, mga lugar na tirahan, atbp. Kontrol at protektahan ang mga de-koryenteng kagamitan, lalo na para sa mga okasyon na kailangang pinatatakbo nang madalas sa na-rate na kasalukuyang o multi-circuit short-circuit kasalukuyang. Maaari itong mai-install sa panloob na air-insulated switchgear tulad ng uri ng Kyn28 o AMS.
Ang circuit breaker ay gawa sa mature na teknolohiya ng APG. Ang application ng VD4 terminal buffer ay nagsisiguro na ang panloob na terminal ay mas maaasahan sa anumang operating environment. Ang VD4 ay maaaring ganap na matugunan ang mga kinakailangan ng GB, DL, IEC, DIN, VDE at ang mga pamantayan ng iba pang mga advanced na bansa na pang -industriya.
Ang vacuum circuit breaker ay pangunahing binubuo ng tatlong bahagi: vacuum arc extinguishing kamara, mekanismo ng operating, bracket, at iba pang mga sangkap.
1. Vacuum arc extinguishing kamara
Ayon sa iba't ibang uri ng mga switch, mayroong mga ceramic vacuum arc extinguishing kamara na may mga panlabas na screen, maliit na vacuum arc extinguishing kamara na may intermediate sealed cup na hugis na paayon na magnetic field, at panloob na selyadong salamin na bubble arc na nagpapalabas ng mga silid. Ang pangunahing istraktura ay ang mga sumusunod:
1) shell ng pagkakabukod ng airtight ： Ang sistema ng pagkakabukod ng airtight na binubuo ng isang ceramic, baso o microcrystalline glass airtight na pagkakabukod ng silindro, isang palipat -lipat na takip sa pagtatapos, isang nakapirming takip na takip, at isang hindi kinakalawang na asero na corrugated pipe ay isang vacuum sealed container. Upang matiyak ang airtightness, bilang karagdagan sa mahigpit na mga pamamaraan ng pagpapatakbo sa uri ng sealing, ang materyal mismo ay kinakailangan din na magkaroon ng maliit na paghinga at paglabas ng panloob na gas.
2) Conductive System: Ito ay binubuo ng isang nakapirming conductive rod, isang nakapirming tumatakbo na ibabaw ng arko, isang nakapirming contact, isang gumagalaw na contact, isang gumagalaw na ibabaw ng arko, at isang gumagalaw na rod conductive. Ang istraktura ng contact ay maaaring humiwalay na nahahati sa tatlong uri: cylindrical contact, transverse magnetic field contact groove curved surface na may spiral na hugis, at paayon na magnetic field contact. Sa kasalukuyan, ang ganitong uri ng arc extinguishing chamber ay nagpatibay ng paayon na teknolohiyang magnetic field, na may malakas at matatag na kakayahan sa pagpapalabas ng arko.
3) Ang sistema ng kalasag ： Ang takip ng kalasag ay isang kailangang -kailangan na sangkap sa vacuum arc extinguishing kamara, at may iba't ibang uri ng takip na panangga, tulad ng pangunahing takip ng kalasag na nakapalibot sa contact point, corrugated pipe na kalasag na takip, at boltahe na pantay -pantay na takip ng kalasag. Ang pag -andar ng pangunahing takip ng kalasag ay ang mga sumusunod: ① upang maiwasan ang mga produkto mula sa pag -splash sa panloob na pader ng pagkakabukod shell sa panahon ng proseso ng arko, sa gayon binabawasan ang lakas ng pagkakabukod ng shell. ② Ang pagpapabuti ng pagkakapareho ng pamamahagi ng electric field sa arc extinguishing chamber ay kapaki -pakinabang para sa pagbabawas ng lokal na lakas ng larangan at pagtaguyod ng miniaturization ng vacuum arc extinguishing chamber condensing arc product at sumisipsip ng ilang enerhiya ng arko ay kapaki -pakinabang para sa pagbawi ng dielectric na lakas ng arc gap.
2. Mekanismo ng Operating
Ayon sa iba't ibang uri ng mga circuit breaker, ginagamit ang iba't ibang mga mekanismo ng operating. Ang mga karaniwang mekanismo ng operating ay kinabibilangan ng mekanismo ng operating spring (VS1), permanenteng mekanismo ng pagpapatakbo ng magnet, at mekanismo ng kombinasyon ng kombinasyon (VBD).
Iba pang mga bahagi: mga sasakyan ng chassis, pagkakabukod bracket, insulators, atbp.
Ano ang mga katangian ng vacuum circuit breaker
(1) malakas na kapasidad ng pagsira, hanggang sa 50ka; Pagkatapos ng bali, ang daluyan sa pagitan ng mga bitak ay mabilis na bumabawi at hindi na kailangang palitan ang daluyan.
(2) Maliit ang distansya ng pagbubukas ng contact. Ang distansya ng contact breaking ng 10kV vacuum circuit breaker ay halos 10mm lamang. Ang kinakailangang lakas ng operating ay maliit, ang pagkilos ay mabilis, ang mekanismo ng operating ay maaaring gawing simple, at ang buhay ng serbisyo ay maaaring mapalawak. Karaniwan, ang pagpapanatili ay hindi kinakailangan sa loob ng 20 taon.
.
(4) Ang mobile guide rod ay may maliit na pagkawalang -galaw at angkop para sa madalas na operasyon.
(5) Kapag nagpapatakbo ng switch, mababa ang ingay ng aksyon, na ginagawang angkop para sa paggamit ng lunsod.
.
(7) Ang ulo ng contact ay isang ganap na selyadong istraktura, na hindi mababawasan ang pagganap nito dahil sa impluwensya ng kahalumigmigan, alikabok, at nakakapinsalang mga gas. Maaasahang operasyon at matatag na pagganap ng on-off. Bilang isang independiyenteng sangkap, ang silid ng pagpapalabas ng arko ay madaling i -install at i -debug.
(8) Sa panahon ng buhay ng serbisyo ng vacuum circuit breaker, ang bahagi ng contact ay hindi nangangailangan ng pagpapanatili at inspeksyon. Kahit na ang pagpapanatili at inspeksyon ay isinasagawa, ang oras na kinakailangan ay napakaikli.
(9) Ang arko ay pinapatay sa isang saradong lalagyan, at ang arko at mainit na gas ay hindi nakalantad.
(10) Nilagyan ng maraming mga pag -andar ng reclosing, na angkop para sa mga pangangailangan ng application ng mga network ng pamamahagi
Kalamangan:
 |
a) temperatura ng hangin: pinakamataas na temperatura: +40ºC; Pinakamababang temperatura: -25ºC
b) kahalumigmigan: Ang buwanang average na kahalumigmigan ay 95%; Ang pang -araw -araw na average na kahalumigmigan ay 90%.
c) Altitude: Pinakamataas na taas ng pag -install: 2500m
d) Malinaw na walang nakapaligid na hangin na marumi sa pamamagitan ng kinakain at sunugin na mga gas, singaw, atbp.
Q: Maaari ba akong magkaroon ng mga presyo ng iyong mga produkto?
A: Maligayang pagdating. Mangyaring huwag mag -atubiling magpadala sa amin ng pagtatanong dito. Sasagot ka namin sa loob ng 24 na oras.
Q: Maaari ba akong makakuha ng isang sample bago ang bulk order?
A: Oo, tinatanggap namin ang halimbawang order upang subukan at suriin ang kalidad.Mixed sample ay katanggap -tanggap.
Q: Maaari ba nating i -print ang aming logo/ pangalan ng kumpanya sa mga produkto?
A: Oo, siyempre, tinatanggap namin ang OEM, pagkatapos ay kailangan mong magbigay ng pahintulot sa amin ng tatak sa amin
Q: Tumatanggap ka ba ng pagpapasadya ng produkto?
A: Oo, siyempre, mangyaring magbigay ng mga tukoy na guhit o mga parameter, susipi ka namin pagkatapos ng pagsusuri
Q: Ano ang oras ng tingga?
A: Ang oras ng tingga ay nakasalalay sa dami na iniutos, sa pangkalahatan sa loob ng 7-20 araw pagkatapos matanggap ang pagbabayad.
Q: Ano ang iyong mga termino sa kalakalan?
A: Tumatanggap kami ng exw, fob, cif, fca, atbp.
Q: Ano ang paraan ng iyong pagbabayad?
A: Tumatanggap kami ng T/T, Western Union, PayPal, hindi maibabalik na L/C sa paningin, atbp
Q: Sinusuri mo ba ang mga natapos na produkto?
A: Oo, ang bawat hakbang ng produksiyon at mga natapos na produkto ay lumabas na inspeksyon ng QC Department bago ang pagpapadala. At magbibigay kami ng mga ulat sa inspeksyon ng mga kalakal para sa iyong sanggunian bago ang kargamento
T: Paano malulutas ang mga problema sa kalidad pagkatapos ng mga benta?
A: Kumuha ng mga larawan ng mga problema sa kalidad at ipadala sa amin para sa aming pagsuri at pagkumpirma, gagawa kami ng isang nasiyahan na solusyon para sa iyo sa loob ng 3 araw.
