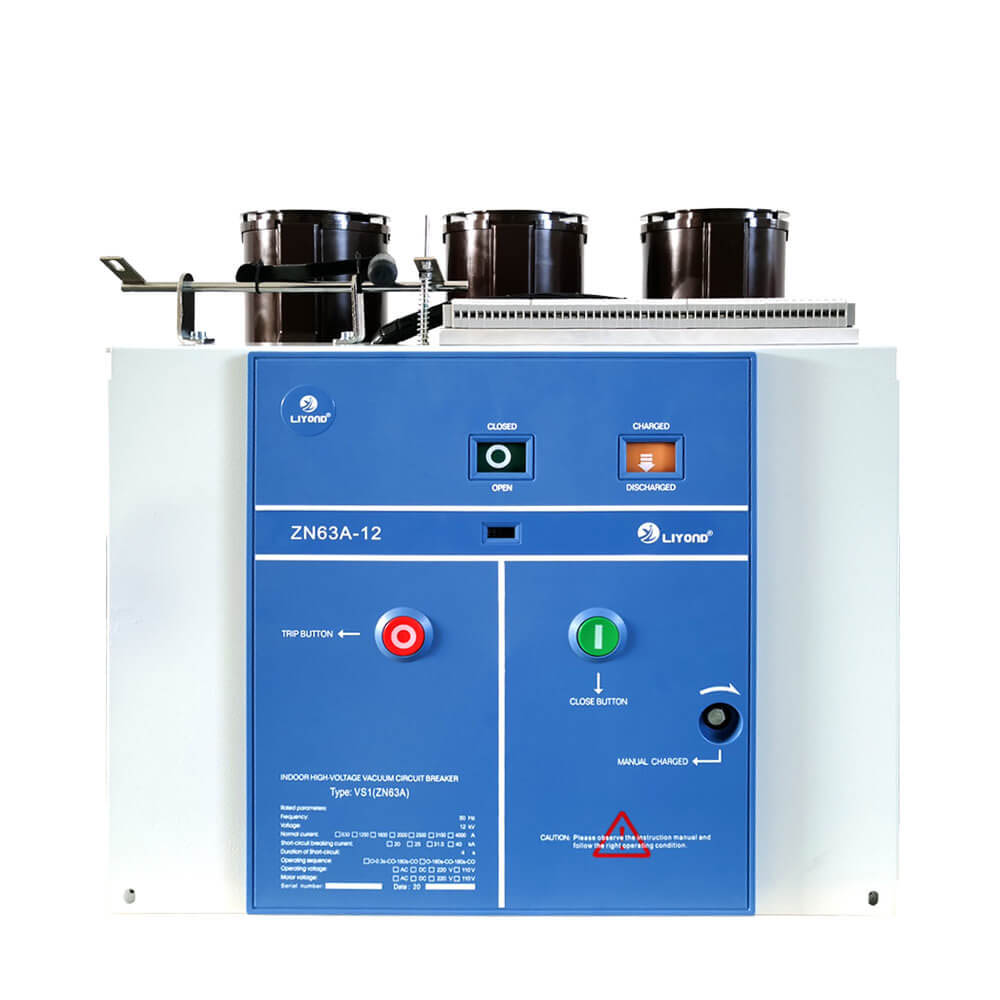

VS1-12 Medium Voltage Nakapirming Uri ng Insulation Cylinder Vacuum Circuit Breaker VCB Panel

VS1-12 Medium Voltage Nakapirming Uri ng Insulation Cylinder Vacuum Circuit Breaker VCB Panel

    Ang VS1 (ZN63A) -12 Model Indoor High Voltage Epoxy Resin Vacuum Interrupter Poles ay nalalapat sa Power System ng Rated Voltage 12KV Bilang isang Protective and Control Unit para sa Power Grid Equipment at Industrial Power Equipment Maaari itong magbigay ng kasangkapan sa Kyn28 (GZS1), XGN, GG-1A at iba pang mga uri ng mga switchgear panel. Mga Kaugnay na Produkto: Nahiwalay na Handcart, Fuse Handcart at Voltage Transformer Handcart

    Ang VS1 (ZN63A) -12Series ng panloob na vacuum breaker na may karaniwang insulated cylinder ay three-phrase A.C. 50 Hz panloob na kagamitan sa pamamahagi ng kuryente na may na-rate na boltahe ng 12KV. Ginagamit ito para sa pagprotekta sa pagkontrol sa mga de-koryenteng kagamitan sa larangan ng industriya at pagmimina ng negosyo, mga halaman ng kuryente at substation.Ang uri ng vacuum circuit breaker ay sumasang-ayon sa pambansang pamantayan at ang stipulation ng pamantayan ng IEC, ang kakayahan ay umabot sa grade ng M2-E2-C2.

    Ang produkto ay nagpatibay ng pinagsama -samang paraan ng pagkakabukod, operasyon ng sisingilin ng tagsibol at mekanismo ng pagtulak ng baras, na may mga katangian ng maliit na dami, compact na disenyo at maaasahang operasyon. Madali itong tumugma sa switchgear at matugunan ang mga "limang pag -iwas" na hinihingi.

    Ang ganitong uri ng vacuum circuit breaker ay maaaring magamit para sa maraming uri ng switchgear tulad ng Kyn28 (GZS1). Ang seryeng ito ng mga produkto ay kinabibilangan ng: VCB truck na paghihiwalay ng trak at fuse truck, atbp.

Mga tampok na istruktura

1.Ang serye ng VCB ay ginagamit na integrated na disenyo para sa mekanismo ng operating at katawan ng VCB na may makatuwiran, maganda at compact na pag -aayos.

2.Ang serye ng VCB na inangkop na vertical na pagkakabukod ng bahay laban sa epekto dahil sa iba't ibang panahon, maaari itong epektibong maiwasan ang VIS laban sa pinsala sa pamamagitan ng mga panlabas na kadahilanan.

3.Ang dalawang magkakaibang yunit ng pag -install ng nakapirming uri at maatras na uri ay maaaring matugunan ang iba't ibang mga kinakailangan para sa iba't ibang switchgear.

4.Ang arc extinguishing kamara at mekanismo ng operating ng circuit breaker ay nakaayos sa isang front-to-back na pagsasaayos at konektado bilang isang buo sa pamamagitan ng isang mekanismo ng paghahatid.

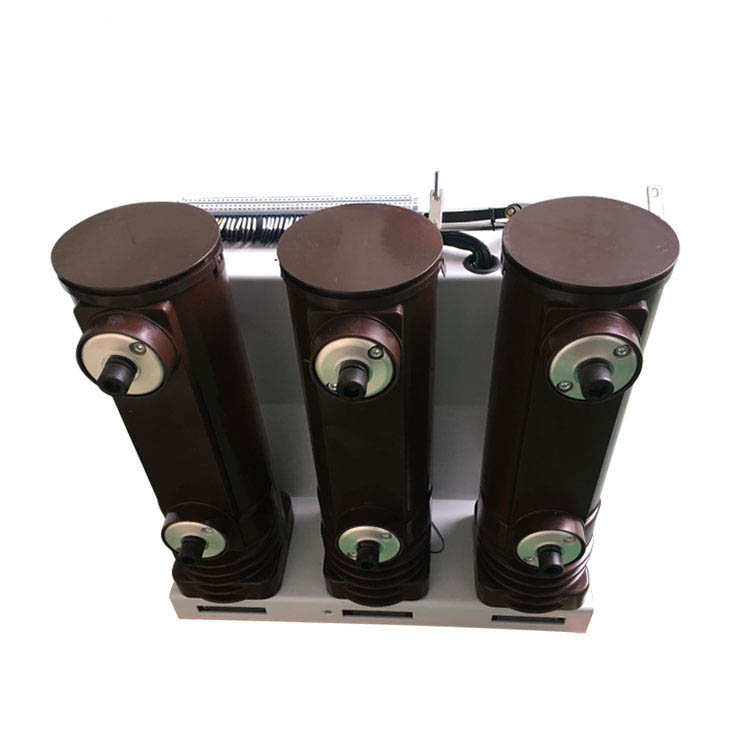

5.Ang insulating cylinder ay nabuo gamit ang bagong proseso ng APG (awtomatikong presyon).

6.Inner skirts at pagpapatibay ng mga buto -buto ay idinagdag sa insulating cylinder, na nagpapabuti sa antas ng pagkakabukod at ang kakayahang makatiis ng mga dynamicstable currents.

7. Ang silid na nagpapalabas ng vacuum arc ay naka -install sa loob ng insulating cylinder, na epektibong pumipigil sa pinsala at kontaminasyon sa ibabaw na dulot ng mga dayuhang bagay, habang binabawasan ang pangkalahatang sukat ng circuit breaker.

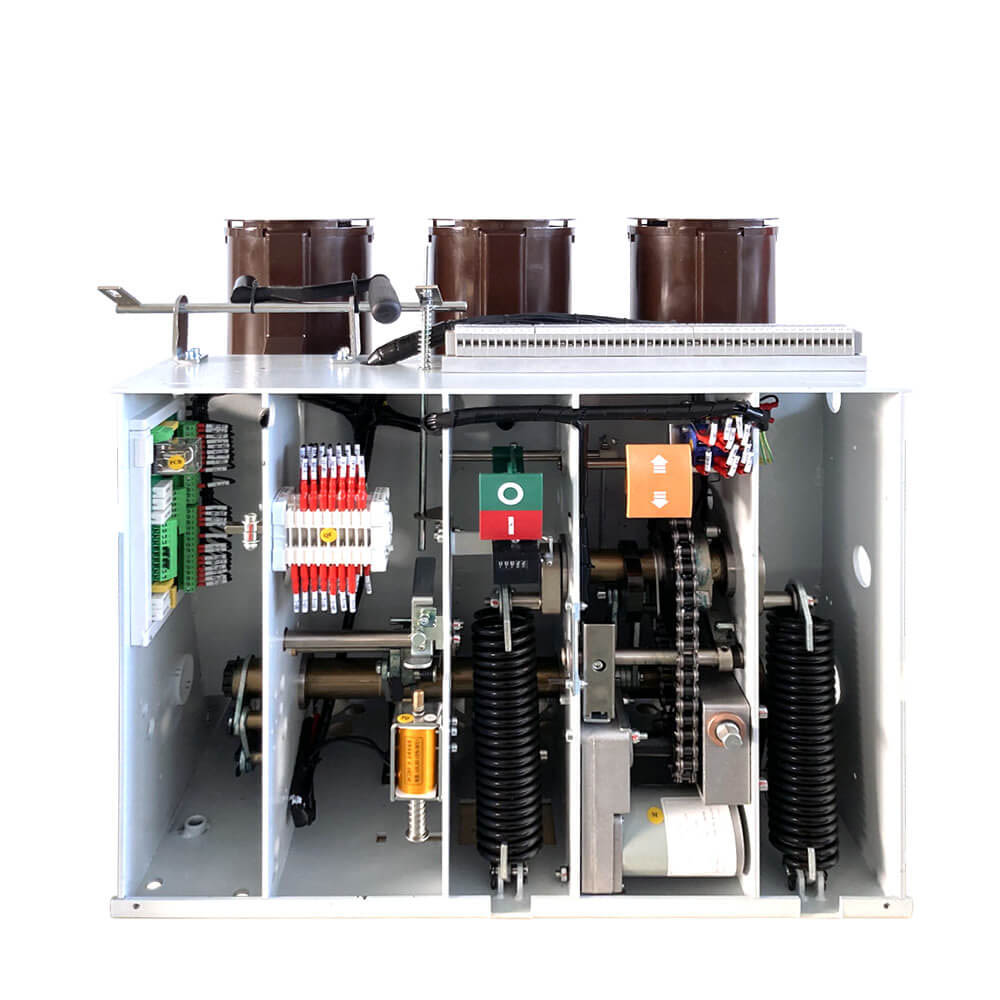

8. Ang mekanismo ng operating ay nagpatibay ng isang disenyo ng enerhiya na naka-imbak ng tagsibol, na nagbibigay ng parehong mga pag-andar ng electric at manu-manong enerhiya.

9.Ang isang advanced at rational buffer device ay nagsisiguro na walang rebound sa panahon ng pagdiskonekta, pagbabawas ng epekto sa pagkakakonekta at panginginig ng boses.

Ang pagsasaayos ng 10NO ay kinakailangan at may kaunting pagpapanatili o operasyon na walang pagpapanatili.

11. Ang mekanikal na habang -buhay ay maaaring umabot ng hanggang sa 20,000 operasyon

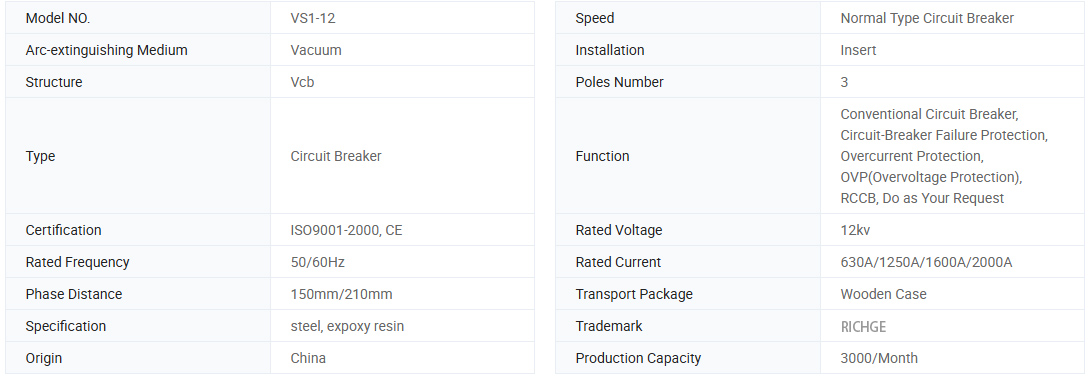

Pangunahing impormasyon.

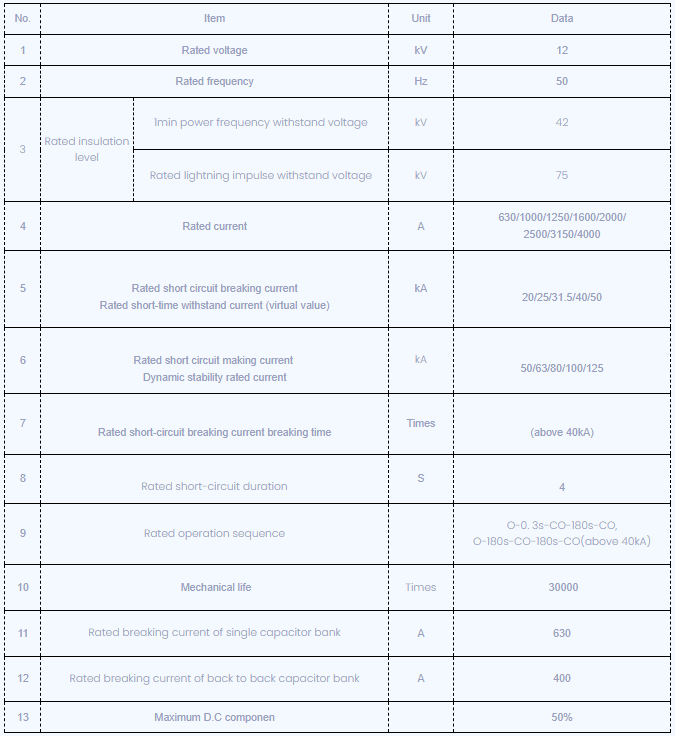

Mga teknikal na parameter

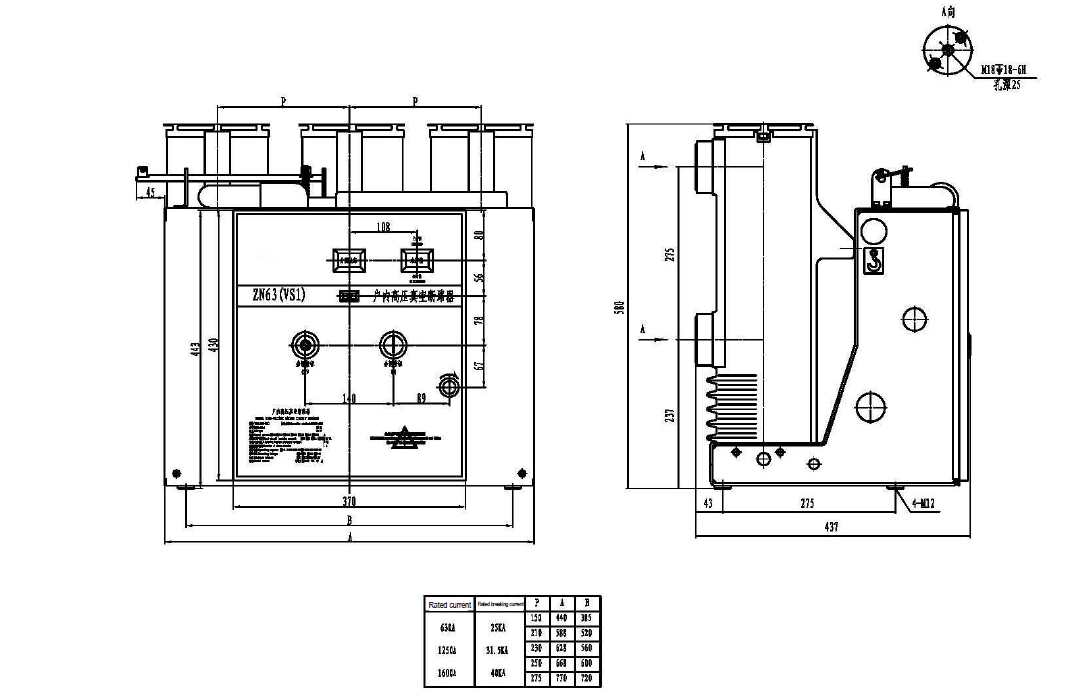

Mga guhit sa teknikal

Paglalapat ng mga kondisyon ng nakapaligid:

1. Nakapaligid na temperatura: -10 ℃ -+40 ℃

2. Kapaligirang kahalumigmigan: Ang average na kahalumigmigan ng isang araw ay dapat na hindi hihigit sa 95%; Ang average na kahalumigmigan ng isang buwan ay dapat na hindi hihigit sa 90%;

3. Lindol ng Lindol: Hindi lalampas sa 8 degree

4. Saturated Vapor Pressure: Ang average na presyon ng isang araw ay dapat na hindi hihigit sa2. 2kPa, ang average na presyon ng isang buwan ay dapat na hindi hihigit sa 1.8kpa;

5. Ang taas sa itaas ng antas ng dagat: mas mababa sa 1000m; (hindi kasama ang mga espesyal na kinakailangan)

Ang 6.1t ay dapat na mai -install sa mga lugar na walang apoy, pagsabog, malubhang marumi, kaagnasan ng kemikal at marahas na rasyon ng VS1.
