VM1 (VM100) Serye Mini 2/3 Port Mechanical Poppet Valve

Brand: SOLH ng Richge Technology

 Pagpoposisyon ng Produkto

     Ang serye ng VM1 (VM100) ay isang miniature na 2/3 port na mechanical poppet valve na ganap na napagpapalit sa mga orihinal na modelo ng SMC. Gumagamit ito ng maaasahang istraktura ng poppet sealing na may ultra-compact na magaan na balangkas, malawak na hanay ng presyon ng pagpapatakbo na sumasaklaw sa vacuum at positibong presyon, at maraming nababagong ulo ng actuator. Malawakang ginagamit para sa pag-detect ng posisyon ng kagamitan, stroke limit sensing, manual jog operation at maliit na air circuit switching sa compact automated na makinarya.

Mga Pangunahing Detalye ng Teknikal (VM100 / VM1 Series)

  1 Pangunahing Parameter

     -- Mga Uri ng Circuit: 2-port (NC / NO), 3-port (N.C. / N.O.)

     -- Istraktura: Direktang kumikilos na uri ng poppet na may mahigpit na pagganap ng sealing

     -- Naaangkop na Fluid: Compressed air, inert gas

     -- Operating Pressure Range: -100kPa ~ 1.0MPa (vacuum compatible)

     -- Ambient at Katamtamang Temperatura: -5 ~ +60℃ (walang panloob na icing)

     -- Mga Laki ng Port Thread: M5, Rc1/8 (NPT1/8 & G1/8 opsyonal)

     -- Kapasidad ng Daloy: Cv=0.11, epektibong sectional area na 2.5mm²

     -- Net Weight: Side port version 60g, bottom port version 67g (ultra-lightweight)

     -- Mga Opsyon sa Layout ng Piping: Side port, bottom port

     -- Kinakailangan sa Lubrication: Operasyon na walang lubrication

  2. Pangkalahatang Mga Dimensyon

     -- Modelo ng side port: 11 × 36 × 16 mm

     -- Modelo sa ilalim ng port: 11 × 28 × 25 mm

 Kahulugan ng Circuit at Lohika sa Paggana (3-port / 2-port)

   1. Uri ng 3-port (VM13x, Pinakatanyag)· Port 1(P): Air supply inlet

     -- Port 2(A): Kontrolin ang output

     -- Port 3(R): Exhaust port

     -- Normally Closed NC: Unactuated → P cut off from A, A connected to R

     -- Normally Open NO: Unactuated → P konektado sa A, A cut off mula sa R

   2. 2-port na Uri (VM12x)

     -- Port 1(P): Fluid input

     -- Port 2(A): Kontrolin ang output

     -- Normally Closed logic: Bubukas ang daanan ng hangin kapag pinindot, mapuputol pagkatapos bitawan

Buong Saklaw ng Mapapalitang Actuator Heads

 1. Pangunahing Uri ng Straight Plunger

     -- VM130 / VM120: Karaniwang 4.8mm stroke plunger

     -- VM130U / VM120U: Maikling 2.5mm stroke plunger

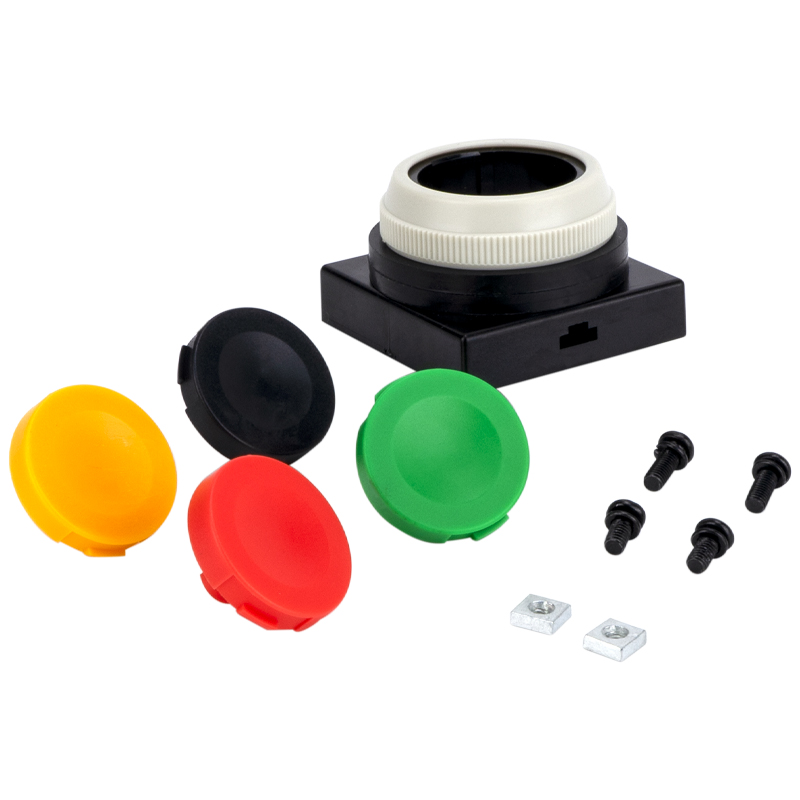

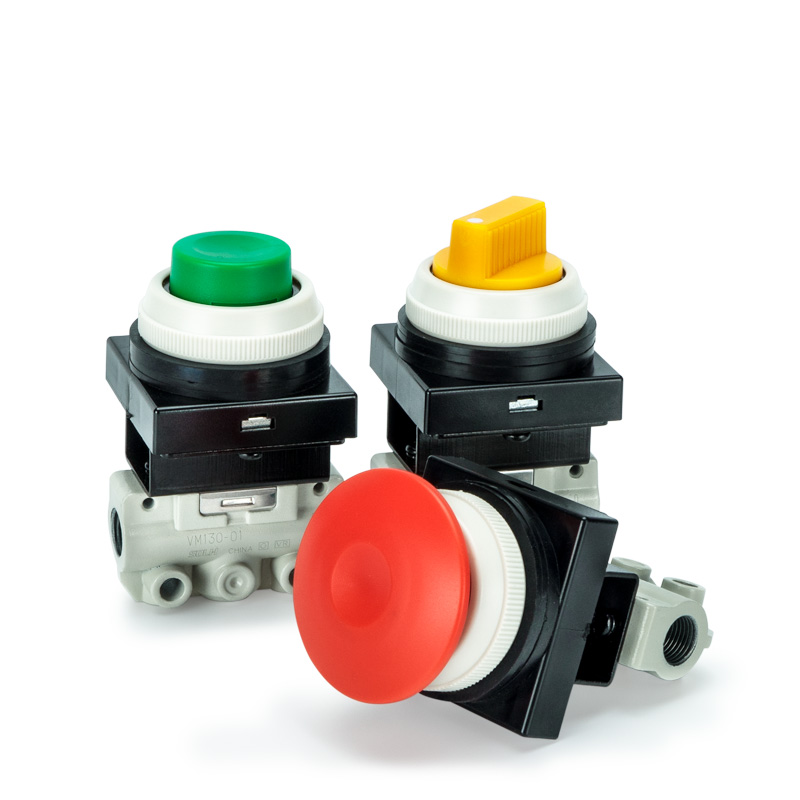

 2. Uri ng Pushbutton (Manual na Jog Operation)

     -- VM132 / VM122: Flat standard na pushbutton

     -- VM132Y / VM122Y: Yellow mushroom head para sa emergency stop at mataas na visibility

     -- VM132G / VM122G: Pushbutton ng green indicator

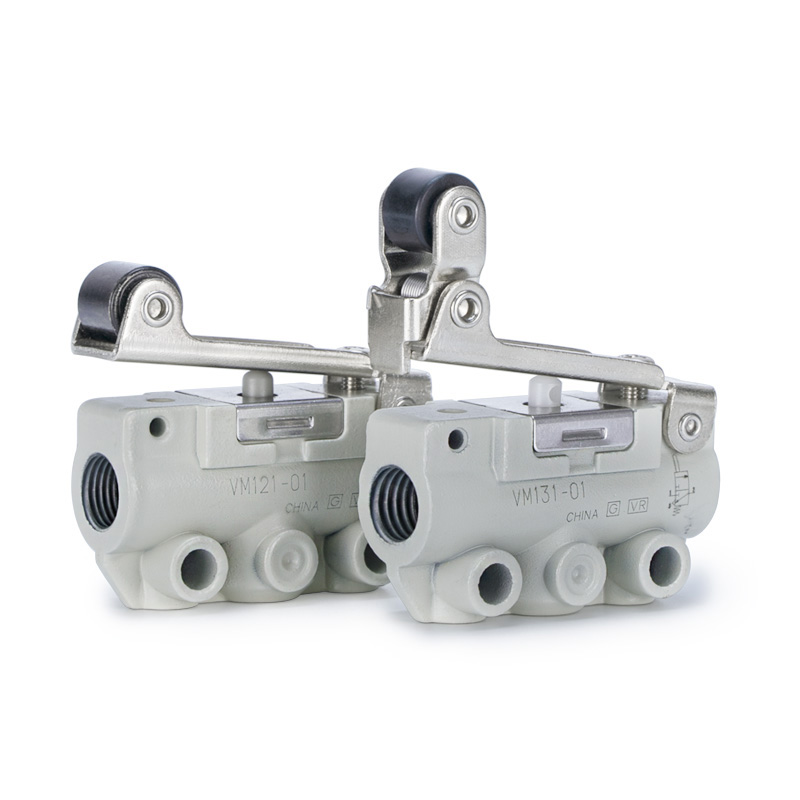

  3. Uri ng Roller Lever (Stroke at Limit Detection)

     -- VM131 / VM121: Karaniwang straight roller lever

     -- VM131U / VM121U: Maikling travel roller lever

     -- VM133 / VM123: One-way na anti-rebound na roller lever

  4. Opsyonal na Mga Extra Actuator

     Hinge lever, toggle lever, lockable rotary knob at higit pang customized na trigger head

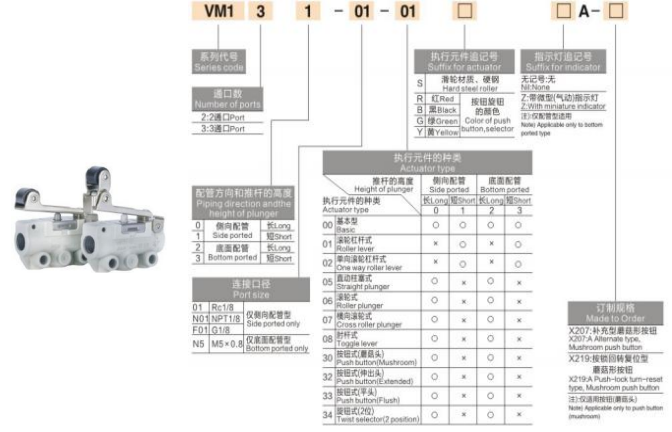

 Paliwanag ng Model Code

  1.  (Halimbawa: VM131-01-01A)

     -- VM131: 3-port circuit + roller lever actuator

     -- 01: Port thread code (M5=M5; Rc1/8=01; NPT1/8=N01; G1/8=F01)

     -- 01: Layout ng side port (02 = layout ng port sa ibaba)

     -- Suffix code: A=standard; Y=dilaw na kabute; G=berdeng pindutan; U=short stroke

  2. Mga Karaniwang Karaniwang Modelo

     -- VM131-01-01A: 3-port roller lever, Rc1/8, side port (pinaka malawakang ginagamit)

     -- VM132-M5-00A: 3-port flat pushbutton, M5 thread, bottom port

     -- VM130U-01-N01Y: 3-port short plunger, NPT1/8, yellow mushroom emergency head

Mga Pangunahing Kalamangan ng Produkto

     -- Napakaliit at napakagaan: 60g lamang na may 11mm na makitid na lapad, perpekto para sa panloob na pag-embed ng makina at pag-install ng siksik na panel stacking

     -- Malawak na unibersal na hanay ng presyon: Tugma sa buong vacuum hanggang sa 1.0MPa positibong presyon para sa multi-purpose circuit control

     -- Matibay na istraktura ng poppet sealing: Napakahusay na sikip ng hangin, mahabang buhay ng serbisyo at malakas na paglaban sa kontaminasyon ng alikabok

     -- Flexible na piping at mounting: Mga opsyon sa gilid / ilalim na port, side mounting, bottom mounting, opsyonal na bracket base (VM1-B)

     -- Walang lubrication na disenyo: Mababang gastos sa maintenance at malinis na air loop operation

     -- Kumpletong actuator portfolio: Tumutugma sa manual jog, stroke limit, safety emergency stop at lahat ng mechanical trigger working scenario

Mga Karaniwang Sitwasyon ng Application

     -- Mga switch ng limitasyon ng machine stroke: Pag-detect ng feedback sa posisyon ng cylinder na full-stroke

     -- Manual na pag-jog at pag-commissioning ng kagamitan: Mga panel pushbutton manual test air circuits

     -- Safety interlock at emergency stop loops: Yellow mushroom head actuator para sa kaligtasan ng makina

     -- Mga mini jig at clamping fixture: Clamp / unclamp pneumatic switching

     -- Mga vacuum control circuit: Stable na switching sa ilalim ng -100kPa vacuum condition

     -- Pangkalahatang kagamitan sa automation: Mechanical trigger air signal at position feedback circuits

Isang Buod ng Pangungusap

     Nagtatampok ang SOLH VM1 miniature mechanical poppet valve ng ultra-light na 60g compact body, maaasahang poppet sealing, full vacuum ~ 1.0MPa operating range, dual side/bottom port layout at kumpletong mga interchangeable actuator head, na nagsisilbing mas gustong mechanical trigger air control valve para sa lahat ng maliliit na automated na kagamitan.
