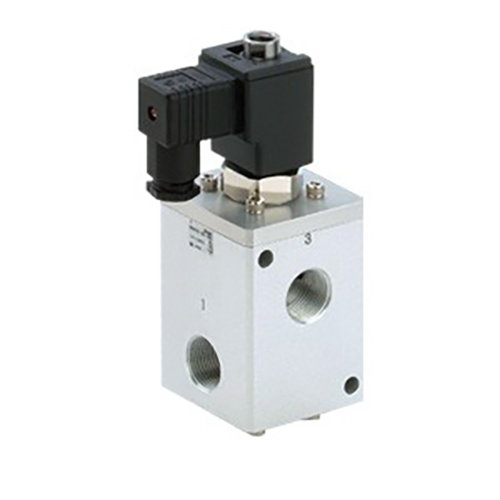

VCH400 (VCH410) Series High Pressure Pilot Operated 3 Port Poppet Solenoid Valve

Brand:SOLH ng Richge Technology

Pagpoposisyon ng Produkto

     Binuo at ginawa ng SOLH sa ilalim ng Richge Technology, ang VCH400 series (karaniwang tinutukoy bilang VCH410) ay isang high-pressure na pilot-operated na 3-port poppet solenoid valve. Espesyal na ininhinyero para sa medium at high-pressure compressed air at inert gas pipelines, nagtatampok ito ng maximum rated working pressure na hanggang 5.0 MPa, outstanding flow capacity at stable na high-pressure switching performance, na nagsisilbing core control component para sa high-pressure charging, venting at pressure switching industrial equipment.

Talahanayan ng Pangunahing Teknikal na Pagtutukoy

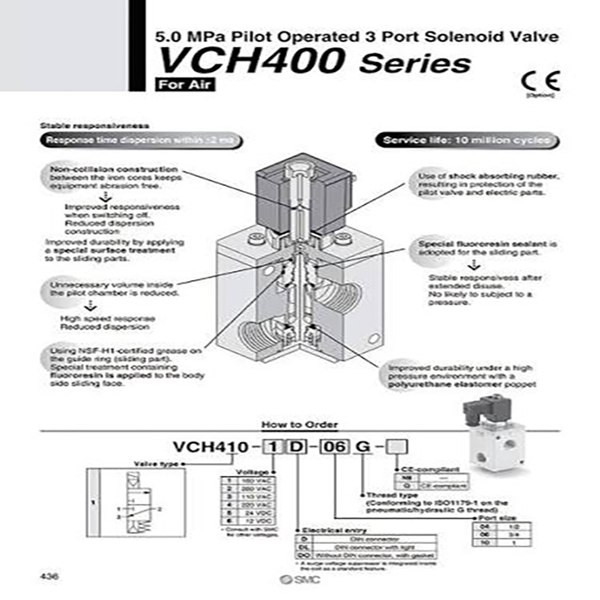

Model Coding at Functional na Kahulugan

Halimbawa ng Code ng Modelo:VCH410-06-5D

     --VCH410: Serye base code

     --06: Code ng laki ng port (G3/4)

     --5D: DC24V power supply + DIN electrical connector Sinasaklaw ng mga suffix code ang laki ng port, boltahe ng coil at mga uri ng terminal ng mga kable para sa buong pagkakaiba ng configuration.

Functional Classification

     --VCH410 (Normally Closed NC): Awtomatikong nagbubuga ang output port kapag naka-off ang power, perpekto para sa pangunahing air supply on-off control.

     --Magagamit bilang selector valves at charge & vent loop control; ang back pressure at switching pressure range ay dapat kumpirmahin bago ang disenyo ng piping.

Pangunahing Mga Alituntunin sa Pagpili

     --Priyoridad ang pagkumpirma ng mga pangunahing parameter: working pressure, laki ng port thread, NC/NO function, coil voltage at electrical wiring interface.

     --Para sa high-pressure switching o dual high/low pressure conversion working condition, itugma sa SOLH VCHR series high-pressure regulators upang patatagin ang intermediate circuit pressure.

     --Kailangan ng malinis na tuyong suplay ng hangin na may katumpakan sa pagsasala ≤5 μm; ang ambon ng langis at mga particulate impurities ay magpapabilis sa pagkasira ng seal at paikliin ang buhay ng serbisyo nang husto.

Mga Tagubilin sa Pag-install at PagpapanatiliMga Panuntunan sa Pag-install

     --Bawal na mounting orientation: Ang coil ay hindi dapat nakaharap pababa, upang maiwasan ang alikabok, tubig at mga dayuhang particle na pumapasok sa armature assembly at magdulot ng jamming.

     --Standard thread tightening torque:

         *G1/2, G3/4 na mga thread port: 28–30 N·m

         *G1 thread port: 36–38 N·m

Mga Kinakailangan sa Nakagawiang Pagpapanatili

     --Paminsan-minsang suriin ang pagganap ng sealing at higpit ng mga kable ng kuryente.

     --Actuate full switching cycle isang beses bawat 30 araw upang maiwasan ang poppet spool adhesion at pagbara na dulot ng pangmatagalang static na estado.

Isang Buod ng Pangungusap

     Sinusuportahan ng SOLH VCH410 high-pressure pilot poppet 3-port solenoid valve ang hanggang 5.0 MPa working pressure, nilagyan ng polyurethane elastic sealing, malalaking flow G standard port at 10-million-cycle na buhay ng serbisyo, ang maaasahang dedikadong switching valve para sa medium at high-pressure na hangin at inert gas charge at vent na mga industrial control circuit.
