SI Series Tie-Rod Free Profile Standard Cylinder | ISO 15552 Pneumatic Cylinder

Brand: SOLH ng Richge Technology

1. Pangkalahatang-ideya ng Produkto at Mga Pangunahing Tampok na Pang-istruktura

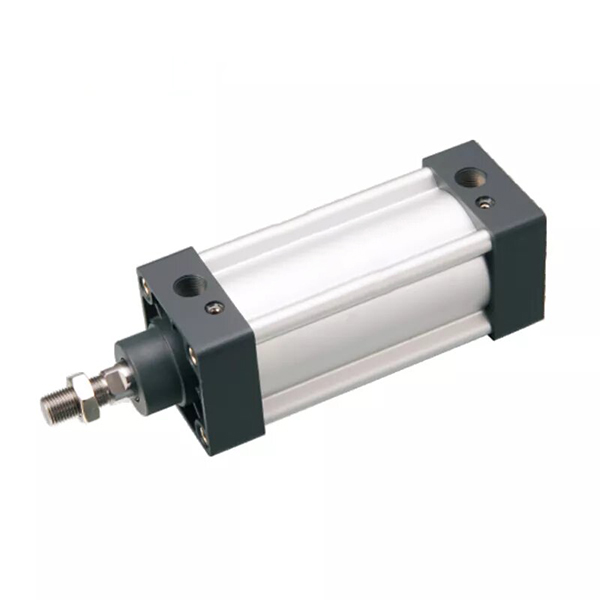

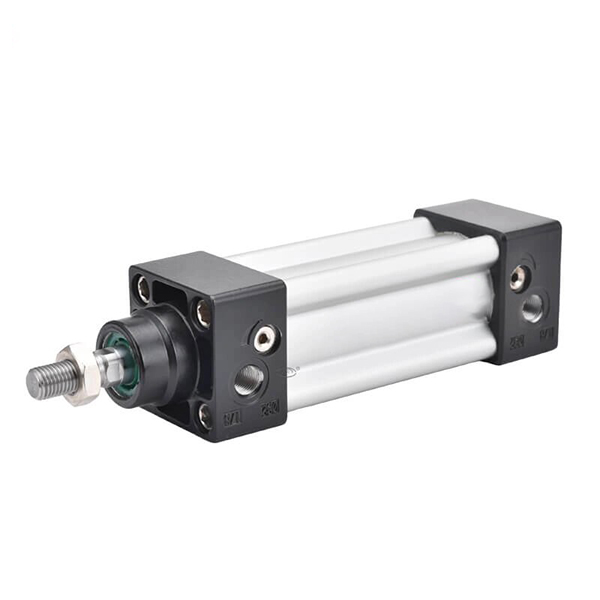

     Ang serye ng SOLH SI ay isang high-precision double-acting standard cylinder na ganap na sumusunodISO 15552 (dating ISO 6431 / VDMA 24562) mga internasyonal na pamantayan, na naka-benchmark laban sa serye ng Festo DNC. Gumagamit ng tie-rod-free na hugis bituin na aluminum profile cylinder tube, nagtatampok ito ng walang nakalantad na tie rod, built-in na magnetic switch grooves, dual-side adjustable air buffer at full ISO accessory compatibility. Na may superior rigidity, anti-torsion performance, mahabang buhay ng serbisyo at malinis na hitsura, nagsisilbi itong pangunahing mid-range na ISO standard cylinder upang palitan ang tradisyonal na tie-rod SC cylinders, perpektong angkop para sa export-grade equipment at standardized na automated na makinarya.

  1.1 Standard Compatibility

     Ganap na sumusunod sa mga pamantayang pang-industriya ng ISO 15552 at VDMA 24562. Ang lahat ng mga mounting dimensyon, interface at accessories ay ganap na mapapalitan sa mga pandaigdigang mainstream na ISO cylinder tulad ng DNC, SE at DSBA, na sumusuporta sa zero-modification replacement at standardized batch assembly.

  1.2 Na-optimize na Istraktura ng Profile

     Nag-a-adopt ng pinagsama-samang hugis-bituin na parisukat na aluminyo haluang metal profile cylinder tube na walang nakalantad na mga tie rod. Ang pangkalahatang istraktura ay naghahatid ng mataas na tigas, mahusay na anti-torsion na kakayahan, maayos at lumalaban sa kaagnasan na hitsura. Ang mga nakalaan na standard magnetic switch grooves sa magkabilang panig ay nagbibigay-daan sa direktang pag-install ng CMSE, DMSE at CS1 series sensors nang walang dagdag na bracket.

  1.3 Diversified Motion at Functional Derivatives

     • SI Standard: Single-rod double-acting reciprocating motion, universal standard model para sa karamihan ng mga automated na sitwasyon

     • SID Double Rod: Dual-end rod output, na napagtatanto ang kasabay na operasyon at pinahusay na anti-torsion stability

     • SIJ Adjustable Stroke: Double-rod structure na may adjustable limit nuts para sa tumpak na stroke fine-tuning

     • SIL Lockable Type: Nilagyan ng end o arbitrary position locking device para sa safety pressure holding at position fixing

     • SIF Valve Integrated Type: Pinagsamang 4M series solenoid valve, valve-cylinder integrated na disenyo upang makatipid ng espasyo sa pag-install

     • Uri ng Anti-Torsion ng SIQ: Square piston rod structure para sa ultra-high anti-torsion positioning accuracy

  1.4 High-Performance Buffer System

     Standard na nilagyan ngdual-side adjustable air buffer + PPV elastic cushion. Ang buffer stroke ay tumataas nang proporsyonal sa cylinder bore, na epektibong binabawasan ang epekto at ingay sa panahon ng high-speed at heavy-load na operasyon, na tinitiyak ang stable at low-vibration cyclic movement.

  1.5 Matibay na Sealing at Configuration ng Materyal

     Gumagamit ng dalawahang Y-shaped one-way compensation sealing structure, na nagtatampok ng ultra-low starting pressure (0.1MPa), stable oil-free na operasyon at pinahabang buhay ng serbisyo. Ang piston rod ay gawa sa 45# steel na may hard chrome plating, na naghahatid ng mahusay na wear resistance, rust resistance at structural stability.

  1.6 Magnetic Induction Configuration

     Sinusuportahan ang built-in na magnetic ring (-S configuration) bilang standard, compatible sa AirTAC CMSE, DMSE, CS1-B/F/U series magnetic switch, na nakakamit ng real-time na pagtukoy ng posisyon ng piston at automated na signal linkage.

2. Kumpletuhin ang Mga Panuntunan sa Pagpapangalan ng Modelo at Mga Halimbawa ng Order

  1. Karaniwang Modelo Code: SI 50×150-S-FA

 2. Derivative Series Code Explanation

     • SID: Double-rod double-acting, dual-end rod output para sa sabaysabay na operasyon at anti-torsion na pagganap

     • SIJ: Adjustable stroke double-rod type na may fine-tuning nuts para sa flexible stroke calibration

     • SIL: Naka-lock na uri na may dulong posisyon o arbitrary na posisyon na naka-lock para sa kaligtasan ng pagpoposisyon

     • SIF: Solenoid valve integrated type, valve-cylinder integrated structure para sa space saving

  3.Pamantayang Order Halimbawa

     SI 63×200-S: 63mm bore, 200mm stroke, may magnetic ring, standard adjustable air buffer

3. Mga Pangunahing Teknikal na Parameter (Pamantayang Uri)

4. 0.6MPa Theoretical Thrust & Tension Chart (Single Rod, Safety Factor ≥2)

5. Mga Mounting Accessories at Derivative na Modelo

  5.1 Standard ISO Universal Mounting Types (Ganap na Mapapalitan sa DNC/SE)

     • FA/FB: Front flange / Rear flange mounting para sa flat fixed installation

     • CA/CB: Single clevis / Double clevis mounting para sa hinged swing operation

     • LB: Foot bracket mounting para sa lateral fixed installation

     • TC/TCM: Trunnion / Magnetic trunnion mounting para sa middle swing positioning

     • L: Pag-mount sa gilid para sa compact na layout ng espasyo

     Mga Universal Accessories: I/Y/U/F joints, floating joints, rod end bearings, ganap na tugma sa lahat ng ISO 15552 standard cylinders.

  5.2 Mga Kalamangan ng Core Derivative Series

     • SID Double Rod: Dual-end synchronous na output, pinahusay na structural stability at anti-deflection na kakayahan

     • SIJ Adjustable Stroke: Flexible stroke fine-tuning upang umangkop sa variable na working stroke kinakailangan

     • SIL Lockable Type: Maaasahang locking at pressure holding para maiwasan ang paglihis ng posisyon sa ilalim ng power-off o pagbabago ng load

     • SIF Valve Integrated Type: Pinagsamang disenyo ng solenoid valve, pinasimple na air circuit, pinababang espasyo sa pag-install at gastos sa pagpupulong

     • Uri ng Anti-Torsion ng SIQ: Espesyal na square piston rod structure para sa high-precision na anti-torsion positioning

6. Mga Sitwasyon ng Application at Paghahambing ng Pinili (SI vs SC vs DNC)

  6.1 Mga Sitwasyon ng Priyoridad na Application para sa Serye ng SI

     • Export equipment at European standard na automated na makinarya na nangangailangan ng ISO 15552 interface interchangeability

     • Automation production lines na nangangailangan ng tie-rod-free na malinis na hitsura at magkatabi na compact installation

     • Mga kondisyon sa pagtatrabaho na nangangailangan ng mas mataas na tigas, pagganap ng anti-torsion at mas mahabang buhay ng serbisyo kaysa sa mga silindro ng SC, na may mas mahusay na pagganap sa gastos kaysa sa mga silindro ng DNC

     • Universal linear pushing, pressing, positioning, handling, assembling, packaging at machine tool automation scenario

  6.2 Pangunahing Paghahambing ng Modelo

7. 3-Step na Mabilis na Gabay sa Pagpili

     1. Pagpili ng Bore Size: Piliin ang diameter ng bore ayon sa aktwal na pahalang/vertical load at thrust demand, magreserba ng hindi bababa sa 50% safety margin; i-upgrade ang 1~2 bore size para sa sira-sira na load at cantilever working conditions.

     2. Pagpili ng Stroke: Magdagdag ng 20~50mm safety margin batay sa aktwal na working stroke; maximum na na-configure na stroke hanggang sa 2000mm.

     3. Functional na Configuration: Karaniwang pagsasaayos na may -S magnetic ring + PPV adjustable air buffer; piliin ang SID para sa double rod, SIJ para sa adjustable stroke, SIL para sa locking function, at FA/FB/CA/CB/LB/TC para sa kaukulang mounting method.

Isang Buod ng Pangungusap

     Ang SOLH SI series tie-rod-free ISO 15552 standard cylinder ay nagtatampok ng profile integrated structure, high rigidity, adjustable air buffer at full universal interchangeability, na ang cost-effective na mid-range na kapalit para sa tradisyonal na SC at imported na DNC cylinders, malawakang naaangkop para sa standardized at export-grade automated na kagamitan.
