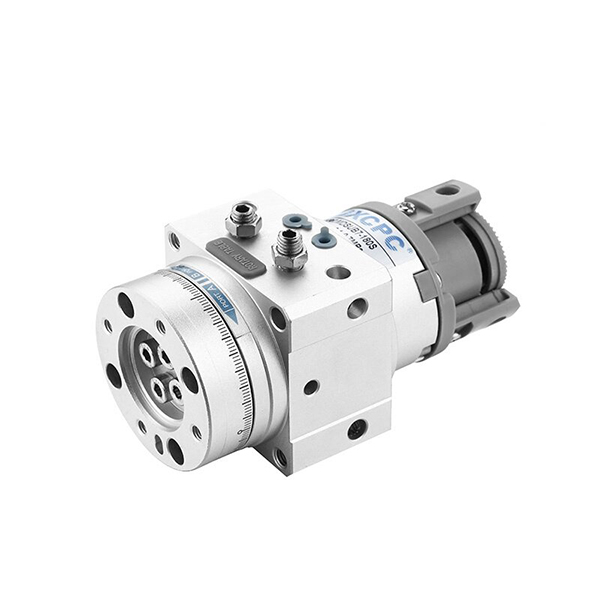

MSUB Serye Vane Rotary Cylinder | High Precision Compact Oscillating Cylinder

Brand: SOLH ng Richge Technology

1. Pangkalahatang-ideya ng Produkto at Mga Pangunahing Tampok na Structural

     Ang serye ng SOLH MSUB ay isang high-precision single-vane rotary table cylinder na idinisenyo para sa light-load precision oscillating applications. Nagtatampok ito ng pinagsama-samang compact na istraktura, fine-tunable swing angle, multi-surface mounting at ultra-low backlash performance. Sumasaklaw sa 4 na mga detalye ng laki (naaayon sa bore φ10/φ15/φ20/φ30), malawak itong ginagamit sa pag-ikot ng manipulator, maliit na pagpoposisyon ng pag-index at mga istasyon ng flipping ng workpiece, na nagsisilbing pangunahing solusyon sa high-precision swing para sa mga awtomatikong linya ng produksyon ng precision.

  1.1 Pinagsamang Rotary Table at Cylinder Istruktura

     Ang pinagsamang disenyo ng rotary platform at driving cylinder ay ganap na nag-aalis ng gear clearance na may pinahusay na pangkalahatang higpit. Ang karaniwang modelo ay nakakamit ng ultra-low runout tolerance, habang ang na-upgrade na MSUA na high-precision na bersyon ay naghahatid ng platform wobble accuracy sa loob ng ≤0.03mm, na tinitiyak ang stable at repeatable precision positioning.

 1.2 High-Load na Single Vane Design

     Gumagamit ng na-optimize na single-vane structural layout, nagtatampok ang cylinder ng mas maliit na volume at mas magaan na timbang. Ang kapasidad ng pagkarga nito ay 2~3 beses na mas mataas kaysa sa tradisyonal na mga silindro ng serye ng CRB1 na may parehong laki, na napagtatanto ang miniaturization at high-torque na output nang sabay-sabay.

  1.3 Tumpak na Naaayos na Anggulo ng Swing

     • Standard Stroke: 90° / 180° opsyonal para sa iba't ibang rotary demands.

     • Fine Adjustment Tolerance: Sinusuportahan ng single-vane na disenyo ang ±5° fine tuning sa magkabilang dulo; Sinusuportahan ng dual-vane type ang ±2.5° fine tuning.

     • Katumpakan ng Pagpoposisyon: Mahigpit na tolerance ng swing angle na 90°±10′ / 180°±10′, nakakatugon sa mga kinakailangan sa high-precision na pag-index at pag-flip.

 1.4 Flexible na Pagpipilian sa Pag-mount at Piping

     • Piping Mode: Opsyonal na piping sa gilid at axial piping; Ang mga modelong may magnetic switch ay sumusuporta lamang sa side piping para sa stable na pagkuha ng signal.

     • Mode ng Pag-mount: Sinusuportahan ng multi-face flange structure ang pag-install ng omni-directional, epektibong nagse-save ng panloob na espasyo ng kagamitan at umaangkop sa mga senaryo ng compact na layout.

  1.5 Mababang Leakage at Mahabang Buhay ng Serbisyo

     Pag-ampon ng customized na espesyal na istraktura ng sealing upang mabawasan ang panloob at panlabas na pagtagas ng hangin. Ang karaniwang disenyo ng operasyon na walang langis ay umaangkop sa malinis na kapaligiran ng produksyon at pangkalahatang kondisyon sa pagtatrabaho sa industriya, binabawasan ang mga gastos sa pagpapanatili at pagpapahaba ng tuluy-tuloy na buhay ng serbisyo.

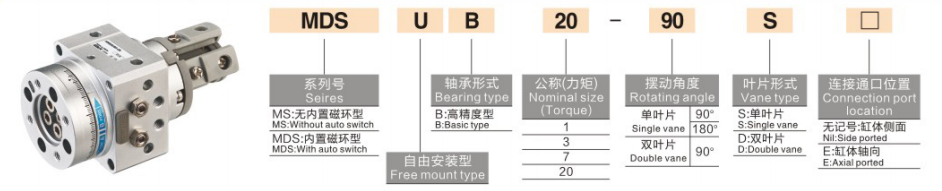

2. Kumpletuhin ang Mga Panuntunan sa Pagpapangalan ng Modelo at Mga Halimbawa ng Order

  1. Mga Karaniwang Halimbawa ng Modelo: MSUB7-180S, MDSUB20-90S

  2. Mga Halimbawa ng Standard Order

     • Karaniwang Non-Magnetic na Modelo: MSUB7-180S (Size 7, 180° swing angle, walang magnetic ring)

     • Modelo ng Magnetic Feedback: MDSUB20-90S (Size 20, 90° swing angle, built-in magnetic ring para sa pag-install ng switch)

3. Mga Pangkalahatang Teknikal na Parameter (20℃, Karaniwang Kundisyon)

  3.1 Pangunahing Detalye

     • Mode ng Operasyon: Double-acting single vane

     • Working Fluid: Naka-compress na hangin (walang langis na operasyon)

     • Ambient Temperatura: 5℃~60℃

     • Saklaw ng Presyon sa Paggawa: Sukat 1: 0.2~0.7MPa; Sukat 3/7: 0.15~0.7MPa; Sukat 20: 0.15~1.0MPa

     • Oras ng Swing (@0.5MPa): 0.07~0.3s/90° (adjustable)

     • Uri ng Bearing: High-load sliding bearing

  3.2 Talahanayan ng Parameter ng Pangunahing Pagganap

4. Core Configuration at Mga Alituntunin sa Pagpili

  4.1 Pagpili ng Sukat (Batay sa Torque & Load)

     • Sukat 1 (φ10): 0.3N·m torque output, na angkop para sa micro ultra-light load (≤1kg) at high-frequency precision rotary motion scenario.

     • Sukat 3 (φ15): 0.7N·m torque output, mainam para sa maliit na light-load (1~3kg) na application tulad ng robotic arm joint rotation.

     • Sukat 7 (φ20): 0.9N·m torque output, perpektong tumutugma sa maliit at katamtamang load (3~5kg) indexing positioning at workpiece flipping station.

     • Sukat 20 (φ30): 2.9N·m mataas na torque output, naaangkop para sa medium heavy-load (5~10kg) heavy-duty rotary positioning tasks.

  4.2 Pagpili ng Anggulo at Katumpakan

     • 90° Swing Angle: Idinisenyo para sa right-angle flipping at directional switching, malawakang ginagamit sa paglo-load/pagbaba ng workpiece at 90° steering positioning.

     • 180° Swing Angle: Angkop para sa half-cycle rotation at workpiece flipping, realizing 180° reverse positioning at bidirectional station switching.

     • High-Precision Upgrade: Pumili ng serye ng MSUA para sa mga kinakailangan sa napakataas na katumpakan na may katumpakan ng wobble ng platform na ≤0.03mm.

  4.3 Magnetic Switch Configuration

     • MSUB (Non-Magnetic): Basic na matipid na bersyon na walang magnetic ring, cost-effective para sa simpleng cyclic motion na walang signal feedback demand.

     • MDSUB (Magnetic): Built-in na magnetic ring, compatible sa D-T791/D-T792 magnetic switch na may arbitraryong adjustable sensing positions, na sumusuporta sa automated na PLC signal linkage control.

5. Mga Karaniwang Sitwasyon ng Aplikasyon

     • Precision Robotic System: Inilapat sa maliit na robot joint rotation at end-effector swinging, na nagtatampok ng magaan, compact size at high positioning repeatability.

     • Mga Mga Automated Indexing Stations: Perpekto para sa 90°/180° precision indexing, detection positioning at assembly station positioning sa electronics at maliliit na industriya ng appliance sa bahay.

     • Pag-flipping at Pagpipiloto ng Workpiece: Tamang-tama para sa pag-flip at conversion ng direksyon ng light-load na workpieces (≤10kg) sa mga linya ng conveyor, na nakakakuha ng zero-backlash at low-impact na smooth rotation.

     • Maliit na Rotary Platform: Malawakang ginagamit sa mga micro rotating platform, pag-print ng label at pag-ikot ng istasyon ng pagmamarka, na may kakayahang umangkop sa pag-install at mababang kahirapan sa pagpapanatili.

6. Mabilis na Paghahambing ng Serye ng MSUB vs CRB2 / CRBU2

7. 3-Step na Mabilis na Gabay sa Pagpili

     1. Pagpili ng Sukat: Kalkulahin ang torque batay sa bigat ng workpiece at rotation radius na may safety factor ≥2. Piliin ang Sukat 1 para sa pagkarga ≤1kg, Sukat 3 para sa 1~3kg, Sukat 7 para sa 3~5kg, Sukat 20 para sa 5~10kg.

     2. Pagpili ng Anggulo: Pumili ng 90° swing angle para sa right-angle flipping at steering; pumili ng 180° swing angle para sa half-cycle flipping at reverse positioning.

     3. Functional Selection: Piliin ang MDSUB na may magnetic ring para sa signal feedback at PLC linkage; mag-upgrade sa serye ng MSUA para sa mga pangangailangan ng ultra-high precision positioning.

Isang Buod ng Pangungusap

     Ang serye ng SOLH MSUB na compact vane rotary cylinder ay nagtatampok ng integrated high-precision table design, adjustable swing angle at high load capacity, na nagbibigay ng low-backlash, high-stability at space-saving precision rotary solution para sa 10kg-level light-load automated flipping at indexing stations.
