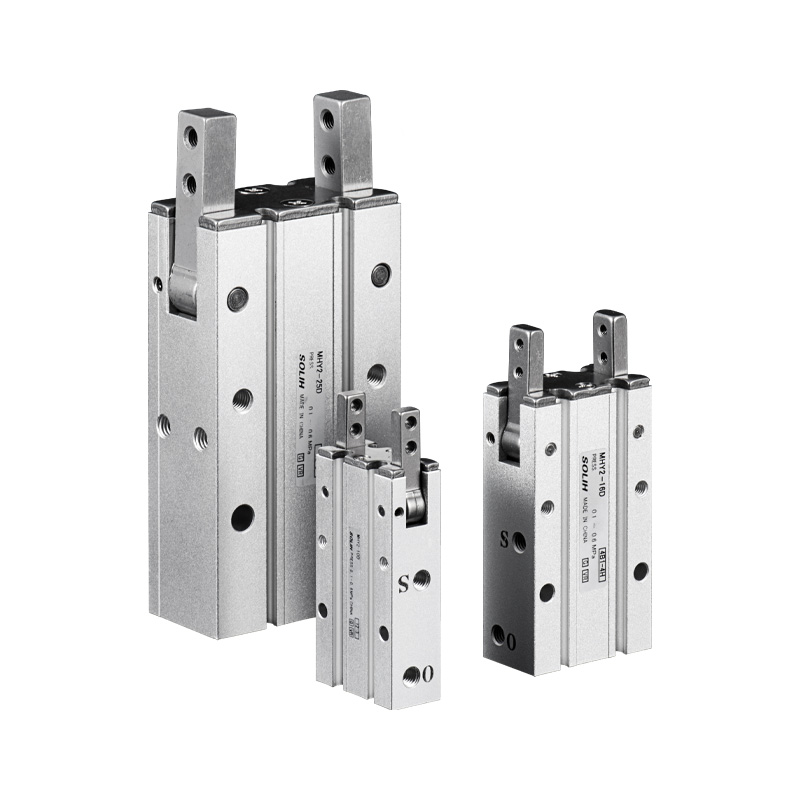

MHY2 Series 180° Cam-Driven Swing Pneumatic Gripper

Brand: SOLH ng Richge Technology

Pangkalahatang-ideya ng Produkto

     Ang serye ng SOLH MHY2 ay karaniwang 180° wide swing cam-driven 2-jaw pneumatic gripper. Mga pangunahing bentahe: napakalaking anggulo ng pagbubukas, magaan na compact na istraktura, anti-dust na istraktura at matatag na pagpoposisyon ng paulit-ulit. Tamang-tama para sa bilog at hindi regular na paghawak ng workpiece, awtomatikong paglo-load/pagbaba, pag-flip at pag-uuri. Ang simpleng motion trajectory ay nagbibigay-daan sa diretsong pagpili at paglabas nang walang kumplikadong mekanikal na paggalaw.

Pangunahing Istraktura at Prinsipyo ng Pagpapatakbo

     -- Transmission: Mekanismo ng cam (hindi gear at rack). Ang mga dual piston ay nagtutulak ng cam assembly upang himukin ang dalawang panga nang sabay-sabay. Max opening angle 180°, overclose position -3° para sa anti-loosening holding. Makinis na naka-synchronize na pag-indayog nang walang pagpapalihis ng panga.

     -- Konstruksyon: Aluminum alloy body, stainless steel jaws bilang pamantayan, built-in magnetic ring, four-side magnetic switch mounting slots. Available ang mga mounting hole sa ibaba at gilid na mga mukha. Ang disenyo ng makitid na clearance ay pumipigil sa pagpasok ng alikabok at mga labi sa panloob na mekanismo.

     -- Operation Mode: Double Acting (D) lang, walang solong kumikilos na NO/NC na variant. Bidirectional air control na may adjustable na bilis ng pagbubukas/pagsara.

     -- Katumpakan ng Pagpoposisyon: Ulitin ang katumpakan ng pagpoposisyon ±0.02mm na may pare-parehong anggulo ng swing.

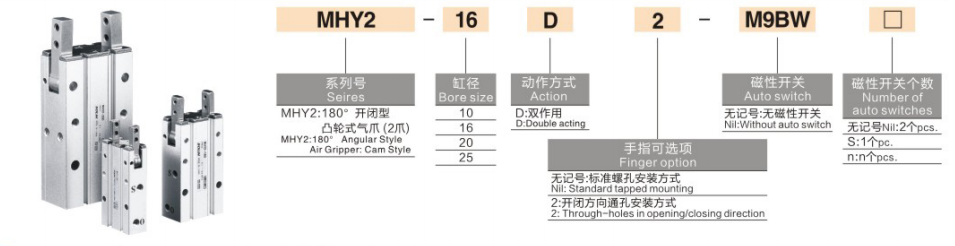

Kumpletuhin ang Model Coding Rule

  1. Halimbawa ng Modelo：MHY2-16D-S-M9BW

  2. Sanggunian ng Standard Order

     MHY2-20D-S-M9BW: Bore 20, double acting, built-in magnetic ring, M9B magnetic switch na may 1m cable.

Pangkalahatang Core na Teknikal na Pagtutukoy

Clamping Torque at Force Data (0.5MPa, Reference Clamp Distance L=35mm)

     Mahalagang Paalala: Ang epektibong puwersa ng pag-clamping ay bumababa habang lumalawak ang distansya ng pag-clamping L. Ang pag-verify ng load torque ay sapilitan sa panahon ng pagpili.

Ginustong Mga Sitwasyon ng Application

  ✅ Piliin ang MHY2 kung:

     -- Nangangailangan ng ultra-wide 180° na pagbubukas para sa mga cylindrical na tubo, hindi regular na hugis ng mga bahagi, paglo-load/pagbaba at pag-flip ng mga istasyon

     -- Banayad na payload compact robot end effector, magaan na priyoridad sa disenyo

     -- Workshop kapaligiran na may alikabok at mga labi, humihingi ng anti-contamination panloob na istraktura

     -- Kailangan ng alternatibong solusyon kapag hindi mahawakan ng MHZ2 parallel gripper ang malalaking diameter na hindi regular na workpiece

  ❌ Hindi inirerekomenda, pumili ng mga alternatibong modelo:

     -- Kailangan ng single acting na normal na bukas / normally closed power-off holding → Piliin ang MHW2 gear swing gripper

     -- Mangailangan ng bore na mas malaki sa 25mm at mabigat na clamping force → Piliin ang MHW2 series (max bore hanggang 40)

     -- Pure parallel linear clamping na may maliit na opening travel → Piliin ang MHZ2 parallel gripper

Pangunahing Mga Alituntunin sa Pagpili

     -- Pumili ng bore ayon sa diameter ng workpiece at panlabas na dimensyon: 10(maliit) →16 →20 →25(medium-large)

     -- Magdagdag ng suffix -S magnetic ring plus M9 series magnetic switch para sa feedback sa posisyon ng PLC

     -- Pagpipilian sa pag-mount: blangko para sa karaniwang tapped hole; suffix -2 para sa through-hole installation na angkop para sa platform at bracket assembly

     -- Load check: Panatilihin ang clamping distance L ≤35mm; panatilihin ang safety factor ≥1.5 para sa torque at clamping force

Isang Buod ng Pangungusap

     Ang SOLH MHY2 cam-driven 180° wide swing pneumatic gripper ay gumagamit ng anti-dust cam transmission structure, double acting lang, ±0.02mm repeat accuracy na may opsyonal na magnetic switch at through-hole mount, magaan na compact solution para sa large-diameter round & irregular workpiece picking, flipping at sorting sa miniature robot automation equipment.
