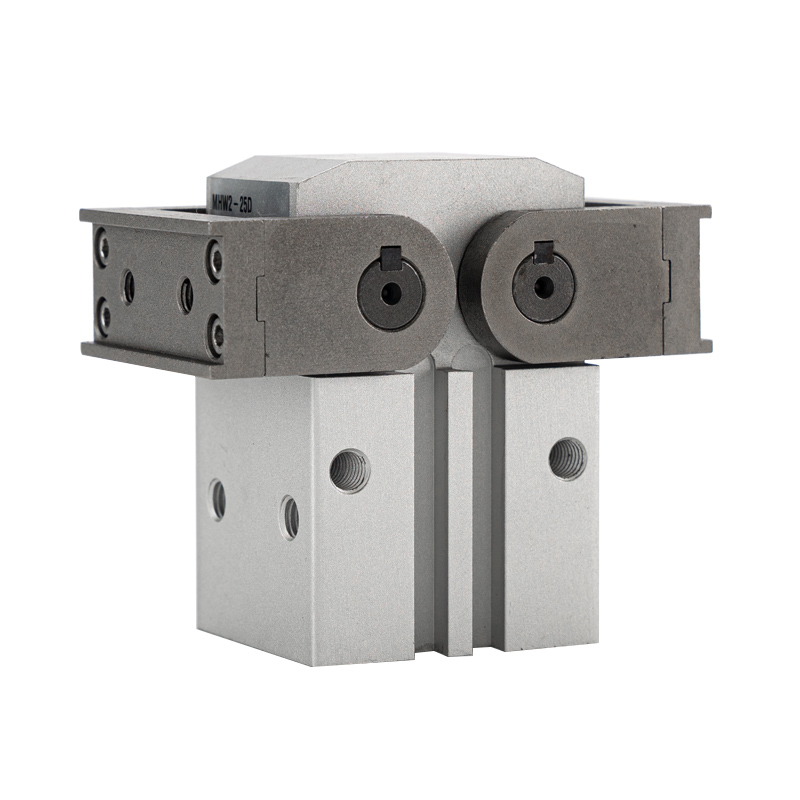

MHW2 Series 180° Rack & Pinion Swing Pneumatic Gripper

Brand: SOLH ng Richge Technology

Pangkalahatang-ideya ng Produkto

     Ang serye ng SOLH MHW2 ay rack & pinion driven 2-jaw swing gripper na may kabuuang 180° opening angle. Mga pangunahing lakas: tumpak na gear na sabaysabay na paggalaw, ultra-wide 180° swing angle, space-saving outline, four-side sensor mounting slots at dust-proof na matibay na konstruksyon. Malawakang pinagtibay para sa pag-flip, pag-load/pag-unload ng workpiece, malalaking bahagi na nakakapit at nakakulong na mga istasyon ng espasyo, at nagiging pangunahing pagpili para sa mga application ng large-angle swing gripper.

Pangunahing Istruktura at Mga Tampok ng Disenyo

     -- Prinsipyo ng Paggawa: Tinutulak ng silindro ang rack upang magmaneho ng pinion para sa kasabay na pag-ikot; dalawang panga na umuugoy nang simetriko. Tinitiyak ng gear meshing ang mahusay na pag-synchronize, pare-parehong puwersa ng pag-clamping na walang offset deviation.

     -- Katangian ng Swing: Ang bawat panga ay umiikot nang hanggang 90°, ang kabuuang bilateral na pagbubukas ay 180°. Ang mga ganap na nakabukas na panga ay nakatayo patayo sa cylinder body, na sumasakop sa minimum na espasyo ng projection, perpekto para sa paghawak ng materyal na nangangailangan ng mekanikal na pag-iwas.

     -- Body Layout: Square hard anodized aluminum housing na may built-in na magnetic ring. Ang apat na gilid (itaas/ibaba/kaliwa/kanan) na mga sensor grooves ay sumusuporta sa direktang pag-aayos ng M9B / A93 magnetic switch, hindi pinaghihigpitang pag-aayos ng sensor.

     -- Material at Proteksyon: Hard oxidation cylinder, high-strength alloy steel jaws at dust-proof sealing structure. Pinipigilan ng makitid na clearance ang pagpasok ng mga dayuhang bagay, matatag na pagganap sa ilalim ng maalikabok na mga kondisyon ng workshop at pinahabang buhay ng serbisyo.

     -- Operation Mode: Double acting (D). Ang bidirectional cylinder thrust ay nagtutulak ng pasulong/reverse na pag-ikot ng gear upang matanto ang pagbukas at pagsasara ng panga.

Kumpletuhin ang Model Coding Rule

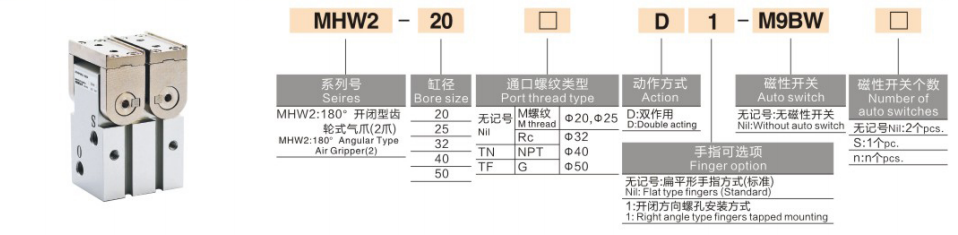

 1. Halimbawa ng Modelo：MHW2-32D-M9BW

  2. Mga Halimbawa ng Sanggunian sa Standard Order

     -- MHW2-25D：Bore 25, double acting basic model na walang magnetic switch

     -- MHW2-40D-M9B：Bore 40, double acting na nilagyan ng M9B magnetic switch

Pangkalahatang Core na Teknikal na Detalye (0.5MPa Supply Pressure)

Mga Pangunahing Kalamangan sa Competitive

  1. 180° ultra-wide swing angle at mahusay na paggamit ng espasyo

     -- Nakatayo ang mga panga nang patayo sa katawan sa ganap na pagbukas, sumasakop lamang sa cylinder projected space, na angkop para sa makitid na mga istasyon at proseso na nangangailangan ng pag-iwas sa workpiece at paggalaw ng flipping.

  2. Mataas na katumpakan gear sabaysabay na paghahatid

     -- Rack & pinion meshing drive, synchronous error ≤0.1°, balanseng simetriko clamping, epektibong pinipigilan ang pagdulas ng workpiece na dulot ng unilateral force.

  3. 360° flexible na layout ng sensor

     -- Maaaring i-mount ang mga magnetic switch sa apat na ibabaw ng katawan upang makamit ang pagsubaybay sa posisyon ng lahat ng direksyon, maginhawang pag-install at pag-commissioning para sa anumang mounting orientation.

  4. Dust-proof na istraktura para sa malupit na kapaligiran

     -- Optimized na sealing at maliit na panloob na gap block dust pagpasok; mekanikal na buhay ng serbisyo ≥5 milyong mga cycle, matatag para sa pangmatagalang high-cycle na mga awtomatikong linya ng produksyon.

 Mga Mounting Form at Karaniwang Industrial Applications

  1. Mga Pagpipilian sa Pag-mount

     -- Axial horizontal mounting: Pahalang na pag-clamping para sa paglo-load at pag-unload ng assembly line

     -- Longitudinal vertical mounting: Vertical lifting para sa workpiece flipping stations

     -- Lateral side mounting: Side clamping para sa makitid na nakakulong na espasyo ng kagamitan

  2. Mga Karaniwang Sitwasyon sa Aplikasyon

     -- Electronics at Home Appliance: Paghawak at pag-flip ng mga housing, panel at malalaking bahagi

     -- Mga Bahagi ng Sasakyan: Transportasyon ng mga lamp housing, interior trim at maliliit na casting

     -- Logistics at Packaging: Paghawak ng mga kahon, pallet at bariles na materyales

     -- Machine at Injection Molding Automation: Pagpili ng malalaking workpiece mula sa mga machine tool at molding machine

Paghahambing ng Pinili: MHW2 Gear Swing VS MHY2 Cam Swing VS MHT2 Toggle Gripper

3-Step na Mabilis na Gabay sa Pagpili

  1. Pagpili ng bore batay sa masa ng workpiece

     -- 20 ≤ 3kg；25 = 3~5kg；32 = 5~10kg；40 = 10~15kg；50 = 15~20kg. Reserve ≥30% load safety margin.

  2. Pag-verify ng anggulo ng swing

     -- Standard na single jaw swing angle 90°, kabuuang opening 180°. Kumpirmahin ang sapat na clearance upang ma-accommodate ang dimensyon ng workpiece at pag-iwas sa paglalakbay.

  3. Pagtutugma ng configuration

     -- Position signal feedback: Gumamit ng mga four-side mounting slots na may M9B series magnetic switch para sa flexible na layout anuman ang oryentasyon ng pag-install.

     -- Maalikabok na kapaligiran ng pagawaan: Unahin ang MHW2 dahil sa mahusay na istraktura ng sealing na hindi tinatablan ng alikabok.

Isang Buod ng Pangungusap

     Ang SOLH MHW2 rack & pinion 180° swing pneumatic gripper ay gumagamit ng gear synchronous transmission na may apat na gilid na magnetic switch installation at dust-proof sealing, na sumusuporta sa medium load workpiece flipping at material handling; perpektong space-saving swing gripper para sa packaging, automotive at general automation na nakakulong na mga istasyon ng espasyo.
