MHS3 / MHS4 Series Concentric Pneumatic Gripper (Wedge Cam Hollow Centering Chuck)

Brand: SOLH ng Richge Technology

Pangkalahatang-ideya ng Serye

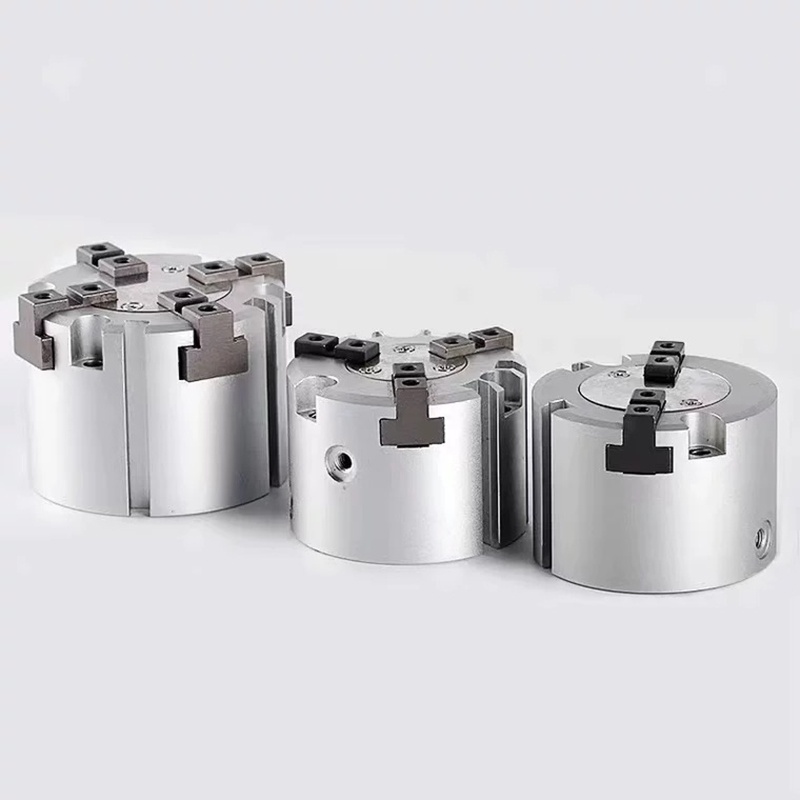

     -- MHS3: 3-jaw concentric parallel gripper na hinimok ng wedge cam. Idinisenyo para sa pag-clamping ng mga shaft, disc at circular workpiece na may ultra-high coaxiality.

     -- MHS4: 4-jaw orthogonal parallel gripper para sa square, rectangular at irregular na bahagi, stable clamping para maiwasan ang deflection at tilting.

     -- Drive Mode: Double acting (D) bilang pamantayan; single acting normally closed / normally open optional.

     -- Istraktura: Wedge cam transmission, built-in magnetic ring, central hollow through bore, mataas na rigidity wear-resistant construction, walang langis na operasyon.

     -- Katumpakan ng Posisyon: Ulitin ang katumpakan ng pagpoposisyon ±0.01mm, pare-pareho ang gitnang pagpoposisyon nang walang offset.

Mga Pangunahing Kalamangan sa Estruktura

  1. Wedge cam high-precision self-centering

     -- Ang lahat ng mga panga ay sabay-sabay na nagbubukas at nagsasara na nagbabahagi ng magkaparehong sentrong punto; napagtanto ng mga pabilog na bahagi ang awtomatikong pagsentro nang walang pagkasira.

  2. Central hollow through hole

     -- Pinapayagan ang pagruruta ng air tubing, fiber optics o ejector pin; angkop para sa mga workpiece ng manggas, mga bahagi ng baras at mga proseso ng blanking through-type.

  3. Compact low-profile magaan na katawan

     -- Maliit na pangkalahatang taas, perpekto para sa siksik na layout ng pag-install sa robot end effector.

  4. Malakas na pagtutol sa lateral force

     -- Perpekto para sa press-fitting, plugging operations at machine tool loading na may external load force.

  5. Built-in na magnetic ring para sa lahat ng laki ng bore

     -- Tugma sa M9B / M9BW series magnetic switch upang makita ang ganap na bukas / ganap na sarado na katayuan.

  6. Kumpletong hanay ng bore: φ16 / 20 / 25 / 32 / 40 / 50 / 63 / 80 / 100 / 125mm

Kumpletuhin ang Panuntunan sa Pagpapangalan ng Modelo

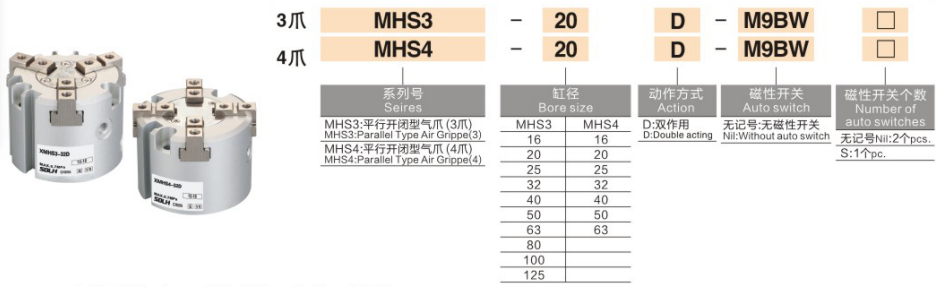

  1. Halimbawa ng Modelo: MHS3-32D-M9BW

  2. Mga Halimbawa ng Sanggunian sa Standard Order

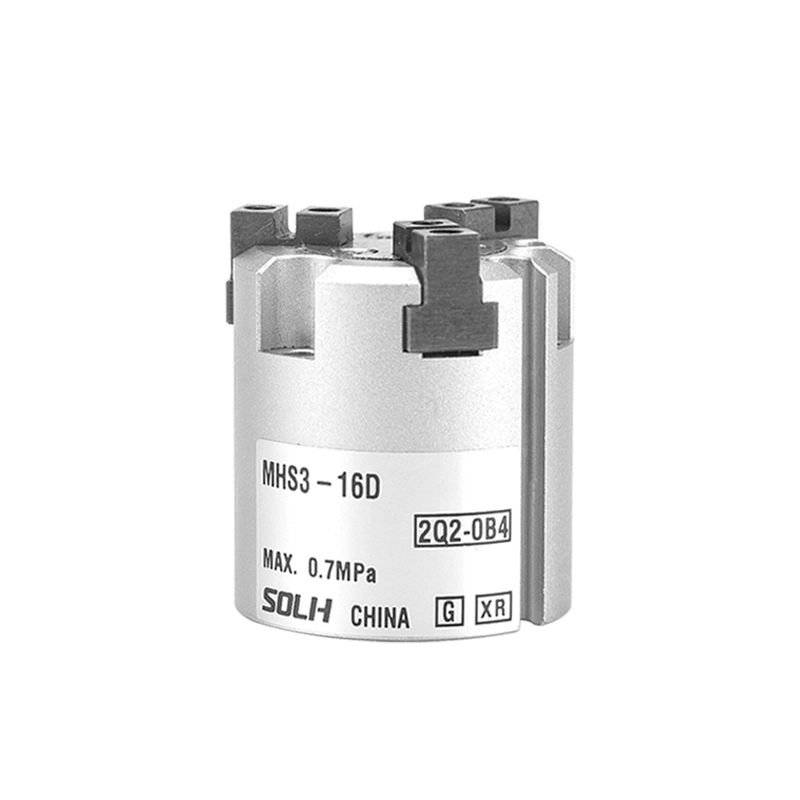

     -- MHS3-25D: 3-jaw, φ25, double acting, walang magnetic switch

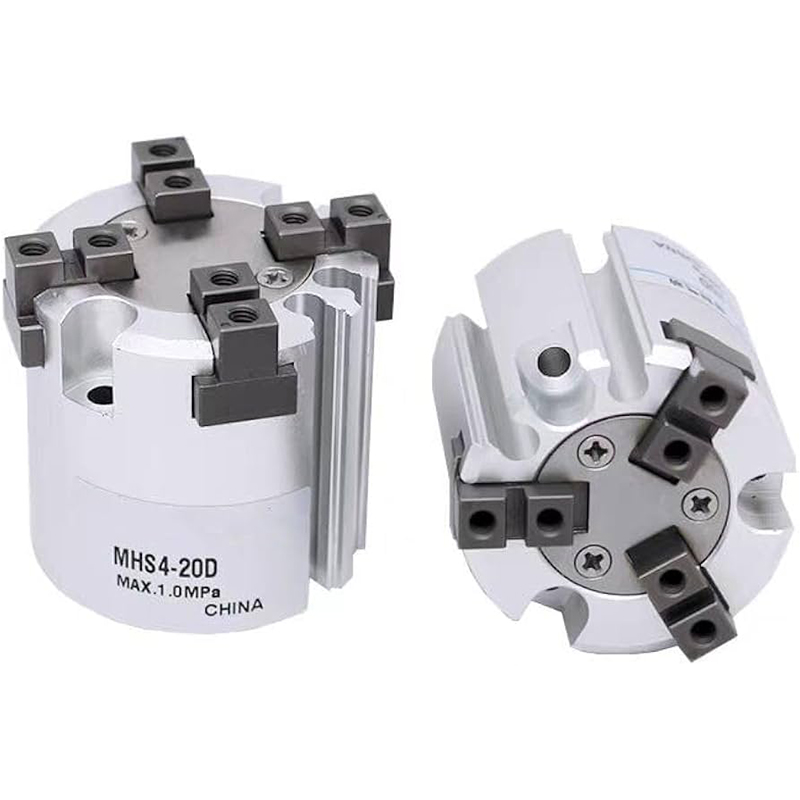

     -- MHS4-40D-2M9B: 4-jaw, φ40, double acting, nilagyan ng dalawahang M9B magnetic switch

Pangkalahatang Pamantayang Teknikal na Pagtutukoy (Presyur ng Pagsubok: 0.5MPa)

  1. Mga Karaniwang Parameter

     -- Operating Pressure Range: 0.15 ~ 0.6 MPa

     -- Ambient Temperature: -10 ~ 60℃ (walang icing sa loob ng air piping)

     -- Max Operating Frequency: 120 cycle bawat minuto

     -- Ulitin ang Katumpakan ng Pagpoposisyon: ±0.01 mm

     -- Lubrication: Walang langis na disenyo, na angkop para sa malinis na kapaligiran ng produksyon

  2. Clamping Force at Single Side Stroke Table

Paghahambing ng Pinili: MHS3 VS MHS4

Mga Paraan ng Pag-mount at Mga Karaniwang Sitwasyon ng Application

  1. Mga Pagpipilian sa Pag-mount

     -- Inayos sa pamamagitan ng end face screws + side positioning pins, unibersal para sa robot na pag-install ng EOAT

     -- Central through bore ay nagbibigay-daan sa ejector pin ejection; suportahan ang parehong panloob na pagpapalawak at panlabas na clamping

  2. Karaniwang Industrial Application

     -- Pag-load at pag-unload ng machine tool: Gripping shaft at disc workpieces

     -- 3C Electronics: Mga pabilog na terminal, square chips, miniature na paghawak ng hardware

     -- Industriya ng Packaging: Bottle body, tubular at cylindrical na pagpoposisyon ng materyal

     -- Mga Proseso ng Assembly at Press-fit: Bearing pressing, shaft sleeve insertion, concentric assembly

Buong MHS Family Product Classification

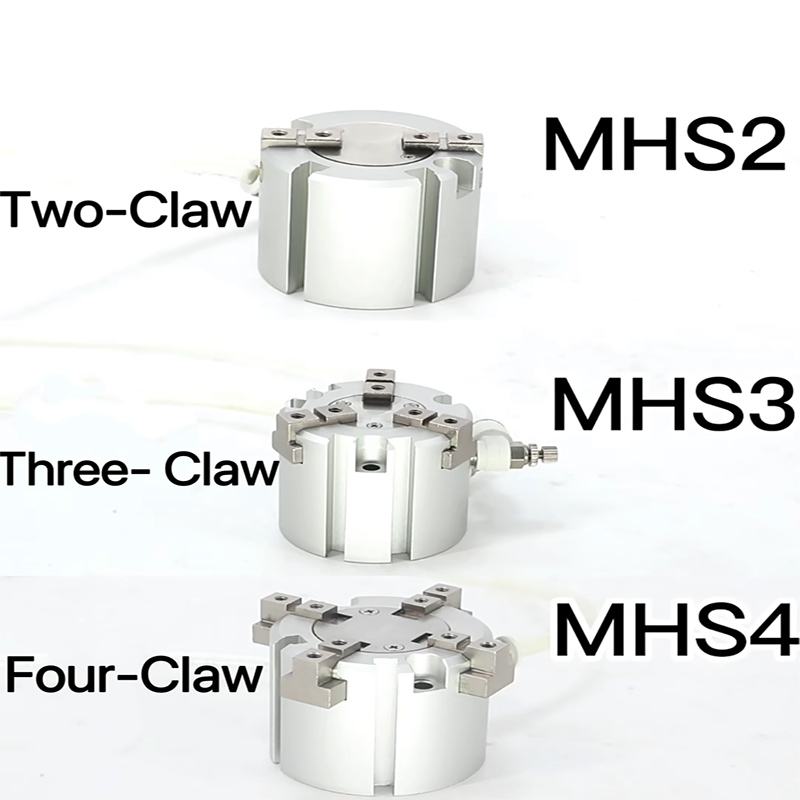

     -- MHS2: 2 parallel jaws — para sa mga flat plate at planar na workpiece

     -- MHS3: 3 concentric jaws — gustong solusyon para sa lahat ng pabilog na bahagi

     -- MHS4: 4 orthogonal jaws — gustong solusyon para sa parisukat at parihabang bahagi

     -- MHSJ3: Nilagyan ng dust cover — para sa maalikabok na malupit na kapaligiran ng workshop

     -- MHSH3: Extended hollow through bore — nakatuon para sa tuluy-tuloy na through-type na pagproseso

Isang Buod ng Pangungusap

     Ang SOLH MHS3 3-jaw at MHS4 4-jaw wedge cam self-centering hollow pneumatic grippers ay naghahatid ng ±0.01mm high-precision concentric positioning na may opsyonal na single/double acting configuration at central through hole, tugma sa M9 series magnetic switch; MHS3 para sa circular shaft/disc parts, MHS4 para sa square at rectangular na bahagi, malawakang ginagamit sa paglo-load ng machine tool, 3C automation at precision press-fit assembly station.
