Brand: SOLH ng Richge Technology

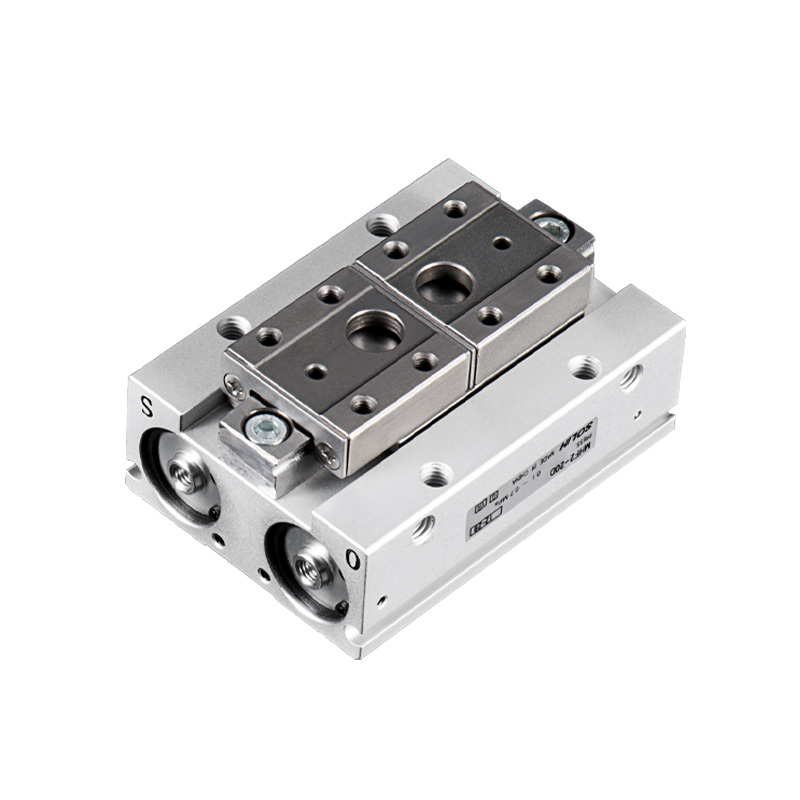

Ang serye ng SOLH MHF2 ay ultra-flat dual-piston linear guide 2-jaw parallel gripper. Core highlight: Ang taas ng katawan ay 1/3 lang ng katumbas na MHZ2 gripper, epektibong binabawasan ang end bending moment habang pinapanatili ang mataas na katumpakan ng pagpoposisyon. Available ang tatlong opsyonal na hanay ng stroke. Four-side mounting structure. Espesyal na idinisenyo para sa ultra-space-limited low-load na high-precision na mga application: mga miniature na linear module, maliit na robot na EOAT, semiconductor, electronics at precision assembly station.
-- Structure: Dual piston + precision linear guide rail (Φ25/Φ32 adopting circulating ball bearing guide). Purong parallel linear na paggalaw ng panga nang walang pagtatayon, mataas na tigas. Aluminum haluang metal pangunahing katawan, hindi kinakalawang na asero jaws, built-in magnetic ring. Four-side magnetic switch mounting grooves; mga opsyon sa pag-mount: bottom tapped hole / side tapped hole / through-hole installation.
-- Uri ng aksyon: Double Acting D lang (bidirectional air control, walang solong bersyon ng acting). Built-in na throttle valve para sa adjustable na bilis ng paggalaw at maayos na operasyon.
-- Ultra-flat na layout: Ang taas ay nabawasan ng humigit-kumulang 66% kumpara sa MHZ2 sa ilalim ng pantay na puwersa ng pag-clamping, lubos na nagpapababa ng dulo ng baluktot na sandali at pagpapabuti ng katatagan ng pagpoposisyon.
-- Stroke configuration: 3 stroke na opsyon sa bawat bore: D(Short) / D1(Medium) / D2(Long) upang tumugma sa iba't ibang lapad ng workpiece.
-- Katumpakan ng Pagpoposisyon: Ulitin ang katumpakan ±0.04~±0.05mm, stable sa ilalim ng high-frequency na pagbibisikleta.

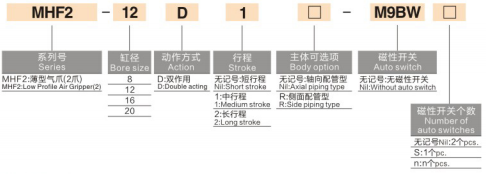

1. Halimbawa ng Modelo：MHF2-16D1-S-M9BW
|
Segment |
Code |
Paglalarawan |
|
1 |
MHF2 |
Serye: Ultra-thin parallel gripper |
|
2 |
16 |
Sukat ng bore: 8,12,16,20,25,32mm (Φ25/32 bagong malaking detalye) |
|
3 |
D/D1/D2 |
Stroke grade / D = Short stroke / D1 = Medium stroke / D2 = Long stroke |
|
4 |
-S |
Opsyon ng magnetic ring Blanko = Walang magnet; S = Built-in magnetic ring para sa magnetic switch |
| 5 | -M9B |
Uri ng magnetic switch M9B(NPN) / M9N(PNP) / M9P Haba ng wire: karaniwang 0.5m; W=1m L=3m |
|
6 |
Suffix mounting code |
Blangko = Karaniwang tapped hole 2 = Through-hole mounting F = Single jaw fixed type |
2. Halimbawa ng Standard Order
2.1 MHF2-20D2-S-M9BW
-- Bore 20, long stroke D2, built-in magnetic ring, M9B magnetic switch na may 1m cable.
|
Item ng Parameter |
Karaniwang Pagtutukoy |
| Dami ng Panga |
2 jaws, purong parallel linear na pagbubukas at pagsasara |
| Mode ng Operasyon |
Double Acting lang (Walang single acting variant) |
| Operating Presyon |
Bore 8: 0.15~0.7MPa Bore 12~32: 0.1~0.7MPa (Optimal working pressure:0.5MPa) |
| Presyon ng Katibayan |
1.0 MPa |
| Temperatura sa paligid |
-10 ~ 60 ℃ (walang icing sa loob ng air piping) |
| Ulitin ang Katumpakan ng Posisyon |
Bore 8/12：±0.05 mm Bore 16~32：±0.04 mm |
| Max Operating Frequency |
Maikling stroke(D):120 cpm Katamtaman/Mahabang stroke(D1/D2):60 cpm |
| Air Port Thread |
8/12：M3×0.5 16/20/25/32：M5×0.8 |
| Lubrication |
Walang langis na operasyon; NSF-H1 food grade grease opsyonal |
| Lumipat sa Pag-install |
Four-side slide grooves, maaaring i-install ang magnetic switch sa magkabilang panig |
| Mga Pagpipilian sa Pag-mount |
Ibaba, gilid, through-hole, multi-direction na unibersal na pag-install |
|
Bore(mm) |
Buong Modelo |
Single Jaw Travel(mm) |
Max Kabuuang Pagbubukas(mm) |
Clamping Force(N) |
Taas ng Katawan(mm) |
Netong Timbang(g) |
|
8 |
MHF2-8D |
8 |
16 |
3.5 |
19 |
25 |
|
8 |
MHF2-8D1 |
16 |
32 |
5.8 |
19 |
28 |
|
8 |
MHF2-8D2 |
32 |
64 |
9.5 |
19 |
32 |
|
12 |
MHF2-12D |
12 |
24 |
9.0 |
25 |
55 |
|
12 |
MHF2-12D1 |
24 |
48 |
15.0 |
25 |
62 |
|
12 |
MHF2-12D2 |
48 |
96 |
24.0 |
25 |
70 |
|
16 |
MHF2-16D |
16 |
32 |
20.0 |
33 |
110 |
|
16 |
MHF2-16D1 |
32 |
64 |
33.0 |
33 |
125 |
|
16 |
MHF2-16D2 |
64 |
128 |
52.0 |
33 |
145 |
|
20 |
MHF2-20D |
20 |
40 |
36.0 |
41 |
210 |
|
20 |
MHF2-20D1 |
40 |
80 |
60.0 |
41 |
240 |
|
20 |
MHF2-20D2 |
80 |
160 |
95.0 |
41 |
280 |
Mahalagang Paalala: Bumababa ang puwersa ng pag-clamping habang tumataas ang haba ng extension ng panga L. Dapat suriin ang pinapayagang bending moment sa panahon ng pagpili, safety factor ≥1.5.
-- Mahigpit na limitado ang espasyo sa pag-install at pinaghihigpitan ang taas: slim linear modules, miniature robot end effector
-- Humingi ng mababang sandali ng baluktot, matatag na parallel mataas na katumpakan: semiconductor, 3C electronics, precision hardware assembly
-- Kinakailangan sa pagtutugma ng flexible stroke: pumili ng maikli/medium/mahabang stroke upang iakma ang iba't ibang lapad ng workpiece
-- Kailangan ng multi-angle mounting at dual-side position detection para sa compact integrated na mekanismo
-- Piliin ang laki ng bore at stroke ayon sa limitasyon sa taas at lapad ng workpiece: Priority sequence D(short) → D1(medium) → D2(long)
-- Magdagdag ng suffix -S magnetic ring + M9B/M9N/M9P switch kung ang panga bukas/sarado na posisyon ng feedback ay kinakailangan ng PLC
-- Pagpipilian sa pag-mount: Standard tapped hole (default); suffix -2 para sa through-hole installation na angkop para sa mga slim platform at bracket
-- Load check: Kontrolin ang haba ng extension ng panga L; maiwasan ang labis na offset load na lumalampas sa pinapayagang bending moment
-- Malaking butas Φ25/32: Mag-ampon ng circulating ball bearing guide, mas mataas na rigidity para sa medyo mabibigat na workpiece
Nagtatampok ang SOLH MHF2 ultra-thin double acting parallel pneumatic gripper ng ultra-low profile na disenyo, tatlong grado ng mga pagpipilian sa stroke, four-side mounting at ±0.04~±0.05mm high precision, nilagyan ng mga katugmang M9 series magnetic switch, perpektong low-bending-moment na compact gripping solution para sa miniature robot na EOAT, semiconductor na pagpupulong at automation
