MA Series Stainless Steel Mini Cylinder (Economical General Type)

Brand: SOLH ng Richge Technology

Pangkalahatang-ideya ng Produkto

     SOLH MA series matipid hindi kinakalawang na asero mini cylinder, bore size φ16/20/25/32/40/50/63mm. Mapapalitan ng SMC CM2/CM3 series. Mataas na pagganap sa gastos, mature na istraktura, unibersal na mga sukat ng pag-mount at paglaban sa kaagnasan. Malawakang inilapat sa magaan na industriya, electronics, packaging, pagkain at maliliit na kagamitan sa automation para sa magaan at katamtamang pagkarga, sensitibo sa badyet, malinis o mahalumigmig na mga kondisyon sa pagtatrabaho.

Pangunahing Istruktura at Mga Tampok ng Disenyo

   1. Pamantayan: Panloob na pamantayan ng negosyo, lubos na napagpapalit sa SMC CM2/CM3.

   2. Material: 304 stainless steel barrel & piston rod, aluminum alloy end caps, kalawang-patunay para sa mahalumigmig, mahinang acid, mahinang alkali at malinis na kapaligiran.

   3. Istraktura: Roll-crimped end cap at koneksyon ng bariles, matatag na istraktura at mapagkumpitensyang gastos, tuwid na cylindrical na hugis para sa madaling pagpapanatili.

   4. Mga Variant ng Operasyon

     -- MA Double Acting: Air supply sa magkabilang dulo, pinakakaraniwang karaniwang modelo

     -- MSA Single Acting Spring Extend: Awtomatikong i-extend kapag naputol ang hangin

     -- MTA Single Acting Spring Return: Awtomatikong bawiin kapag naputol ang hangin

     -- MAD Double Rod: Rod extended sa magkabilang gilid, synchronous motion, doubled effective stroke

     -- MAJ Adjustable Stroke: Double acting na may fine stroke adjustment para sa tumpak na pagpoposisyon

   5. Cushion: Standard rubber anti-collision pad; MAC opsyonal na adjustable air cushion para mabawasan ang impact at ingay sa ilalim ng high speed motion.

   6. Sealing: Espesyal na bidirectional seal na may oil storage groove, mababang startup pressure, walang langis na operasyon, buhay ng serbisyo ≥5 milyong cycle.

   7. Pagtukoy ng Posisyon: Lahat ng mga modelong built-in na magnetic ring (suffix S), tugma sa AirTAC CS1-G o SMC M9B magnetic switch para sa feedback sa posisyon ng piston.

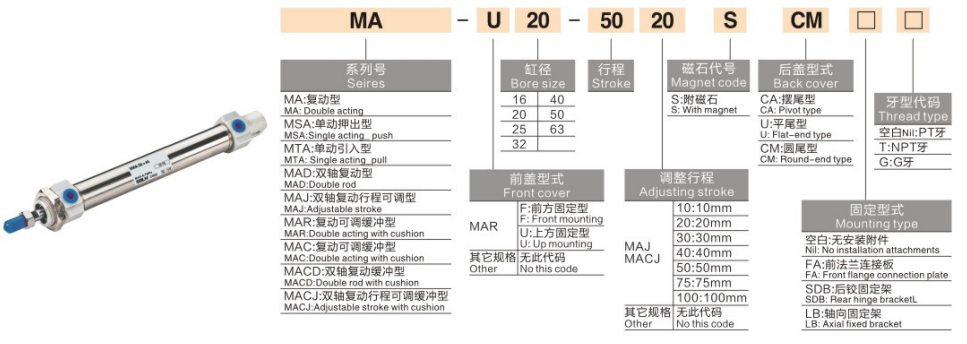

Kumpletuhin ang Model Coding Rule

   1. Halimbawa ng Modelo：MA25-100S-CM-FA

Mga Halimbawa ng Sanggunian sa Standard Order

     -- MA32-75S-CM：Bore32, stroke75, double acting, cylindrical tail, built-in magnet

     -- MTA20-50S-U：Bore20, stroke50, single acting spring return, flat tail

     -- MAJ40-100S-CA：Bore40, stroke100, adjustable stroke, clevis tail

Pangkalahatang Teknikal na Pagtutukoy

Theoretical Thrust & Pull Force @0.5MPa (Single Rod, Unit:N)

   1. Double Acting MA

   2. Single Acting MTA (Spring Return @0.5MPa)

Mga Mounting Form at Derivative na Modelo

   1. Rear Tail at Mounting Options

     -- CM Cylindrical tail: Karaniwang straight mounting (Pinakasikat)

     -- CA Clevis tail: Rear hinged para sa swing mechanism

     -- U Flat tail: Pag-install ng eroplano para sa limitadong axial space

     -- FA/FB Flange: Front/rear flange plate fixing

     -- LB Foot mount: Pag-install sa gilid ng axial bracket

     -- SDB Double clevis: Hinged na koneksyon para sa swing motion

   2. Mga Pangunahing Derivative na Bersyon

     -- MA: Standard double acting na may built-in na magnet

     -- MSA/MTA: Single acting spring extend / spring return

     -- MAD: Double rod double acting

     -- MAJ: Adjustable stroke double acting

     -- MAC: Double acting na may adjustable air cushion

3-Step na Mabilis na Gabay sa Pagpili

   1.Bore selection: Kalkulahin ang kinakailangang thrust at horizontal load, magreserba ng ≥50% safety margin; piliin ang MA para sa magaan at katamtamang pagkarga at mga proyektong sensitibo sa gastos.

   2.Stroke confirmation: Magdagdag ng dagdag na 10~20mm travel margin; Max stroke: double acting ≤500mm, single acting ≤100mm.

   3.Pagtutugma ng configuration

     -- Operasyon: Double acting → MA; single acting spring return → MTA; tumpak na stroke tuning → MAJ

     -- Cushion: Piliin ang MAC adjustable air cushion kapag tumatakbo ang bilis＞500mm/s

     -- Position feedback: Lahat ng modelong nilagyan ng built-in na magnet, tumutugma sa CS1-G / M9B magnetic switch

Isang Buod ng Pangungusap

     Ang SOLH MA economical stainless steel mini cylinder ay maaaring palitan ng SMC CM2/CM3 series, nagbibigay ng maraming variant at maramihang mounting choices, cost-effective na linear actuator para sa light at medium load automation, packaging, food at electronic production lines.
