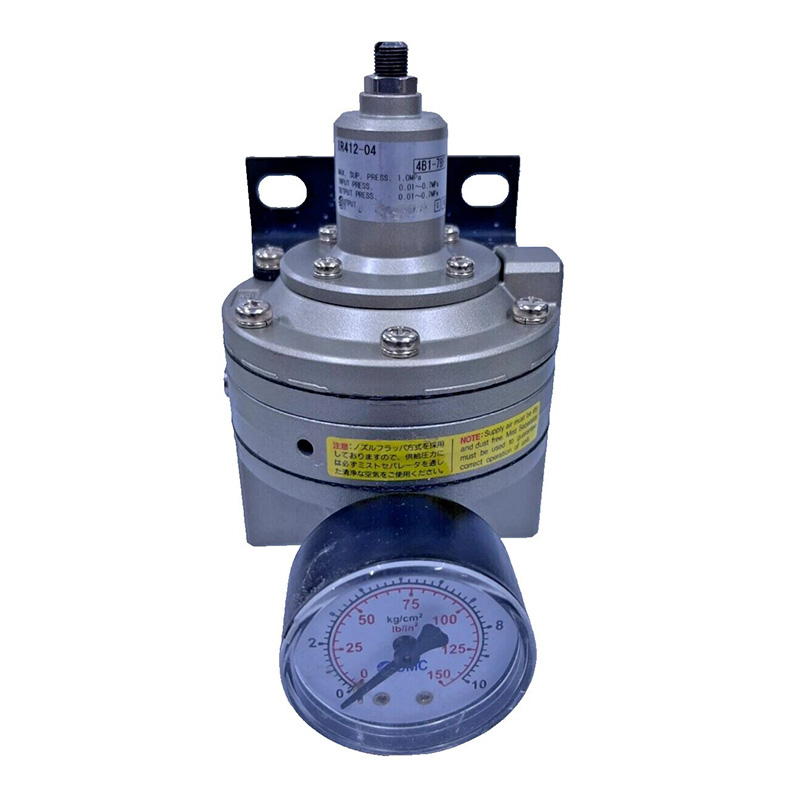

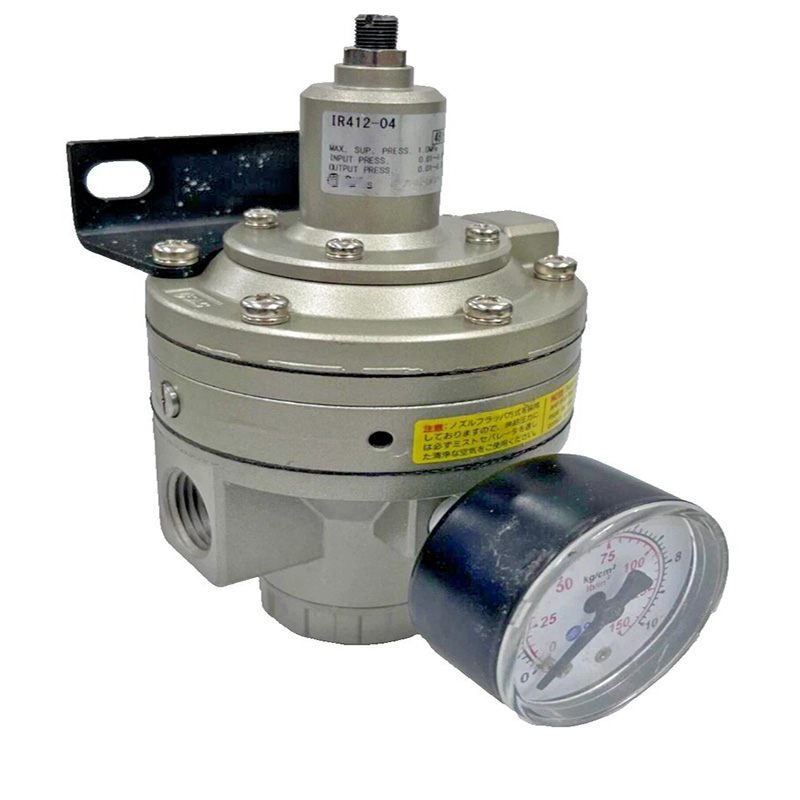

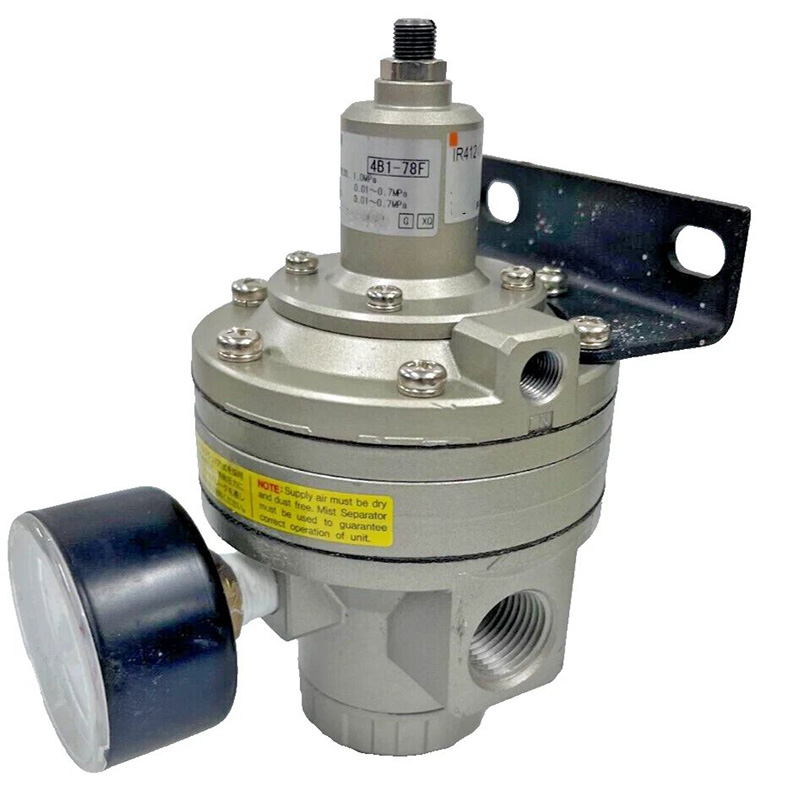

IR412-04-X32 High-Precision na Pilot Operated Regulator

Tatak: SOLH ng Richge Technology (睿其格科技)

Pangkalahatang-ideya ng Produkto

     Ang IR412-04-X32 ay kabilang sa IR series na large-flow pilot-operated precision pressure stabilizer. Idinisenyo ang regulator na ito para sa heavy-demand na pneumatic na mga kondisyon sa pagtatrabaho na nangangailangan ng ultra-stable na output pressure at maliit na pagbabagu-bago ng presyon, ganap na dimensyon at performance na maaaring palitan sa orihinal na SMC na serye ng IR412.

1. Mga Pangunahing Teknikal na Detalye

      -- Pangalan ng Serye: IR412 High Precision Stabilizing Regulator

      -- Kumpletong Modelo: IR412-04-X32

          · 04: Pangunahing port thread Rc 1/2"

          · X32: Custom na espesyal na pagsasaayos kabilang ang tambutso sa likuran, pinahusay na sensitivity at kaunting steady air consumption

     --Uri ng Istraktura: Pinatatakbo ng piloto ang relief precision regulator

     --Naaangkop na Medium: Tuyo at malinis na naka-compress na hangin

     --Max Inlet Working Pressure: 1.0 MPa

     --Naaayos na Saklaw ng Presyon: 0.01 ~ 0.7 MPa

     --Kontrolin ang Katumpakan

        · Sensitivity: 0.2% buong sukat

        · Repeatability: ±0.5% buong sukat

     --Pagganap ng Daloy: Pinakamataas na kapasidad ng daloy, halos dalawang beses ang daloy ng modelong IR201

     --Relief Exhaust Capacity: Overpressure exhaust flow na 5 beses na mas mataas kaysa sa conventional precision regulators

     --Steady Air Consumption: Napakababa, mas mababa sa 1 L/min

     --Temperatura sa Pagpapatakbo: -5℃ ~ +60℃

     --Netong Timbang: Tinatayang. 1.0 kg

     --Mounting Options: Panel mounting o bracket mounting; nakakabit ang pressure gauge sa harap o likurang bahagi

2. Prinsipyo ng Pagpapatakbo ng Pilot ng Nozzle-Flapper

     --Yugto ng Pagtatakda ng Presyon: I-rotate ang adjustment knob para i-compress ang internal spring at isara ang nozzle passage; itinutulak ng pilot air ang pangunahing spool upang ayusin ang presyon ng output.

     --Stable na Yugto ng Regulasyon: Ang presyon ng outlet ay kumikilos sa diaphragm upang mabalanse ang tensyon sa tagsibol, na pinapanatili ang pare-parehong preset na presyon.

     --Overpressure Relief Stage: Kapag ang downstream pressure ay lumampas sa target na halaga, ang diaphragm ay tumataas upang buksan ang nozzle, ang pilot pressure ay agad na bumababa, at ang pangunahing balbula ay naglalabas ng redundant na hangin sa mataas na bilis. Pangunahing Kalamangan: Ang pinagsamang pilot control at relief structure ay naghahatid ng napakabilis na bilis ng pagtugon, stable na pressure na output at namumukod-tanging pagganap sa malalaking daloy.

3. Buong Paliwanag ng Code ng Modelo (IR412-04-X32)

     --IR412: Malaking kalibre mataas na katumpakan regulator base serye

     --04: Pangunahing detalye ng port Rc 1/2"

     --X32: Custom na bersyon ng pag-upgrade

        · Layout ng tambutso sa likuran (ang karaniwang bersyon ay gumagamit ng tambutso sa harap)

        · Pinahusay na sensitivity ng tugon

        · Mababang steady air consumption disenyo

4. Mga Pangunahing Kalamangan ng Produkto

     --Superior control precision na may 0.2% full scale sensitivity, perpektong tumutugma sa tension control, tumpak na positioning at fluid dispensing equipment.

     --Ang malaking 1/2-inch na port ay naghahatid ng pinakamataas na daloy, na sumusuporta sa mga malalaking silindro at mataas na pagkonsumo ng mga linya ng produksyon ng pneumatic.

     --Instant na pagwawasto ng presyon sa pamamagitan ng high-volume na relief channel upang mabilis na maalis ang pagbabagu-bago ng presyon ng output.

     --Energy-saving na disenyo na may steady-state na pagkonsumo ng hangin sa ibaba 1 L/min upang mabawasan ang pangmatagalang gastos sa pagpapatakbo.

     --Flexible na layout ng pag-install; pressure gauge at fixing bracket ay maaaring i-assemble sa harap o likurang bahagi kung kinakailangan.

     --Ang X32 customized na tambutso sa likuran ay pumipigil sa kontaminasyon ng alikabok at langis upang mapanatili ang malinis na kapaligiran sa pagtatrabaho.

5. Mga Karaniwang Sitwasyon ng Aplikasyon

     Precision glue dispensing at industrial coating production lines Makinarya ng pagkontrol sa tensyon ng pelikula, wire at textile para sa pag-print, baterya ng lithium at mga industriya ng tela Mataas na bilis ng cylinder positioning equipment, hydraulic pneumatic presses at transfer automation Mga instrumento sa pagsukat ng laboratoryo at pangmatagalang pressure holding circuits Semiconductor, electronic assembly at cleanroom precision pneumatic platform

Paghahambing ng Pagganap ng Modelo: IR412 VS IR201 VS ARJ310

Isang Buod ng Pangungusap

     Ang IR412-04-X32 ay isang SMC-compatible na large-caliber pilot precision regulator na nagtatampok ng X32 customized rear exhaust at ultra-low air consumption, na nagsisilbing top pressure control solution para sa high-flow precision dispensing, tension adjustment at positioning automation system.
