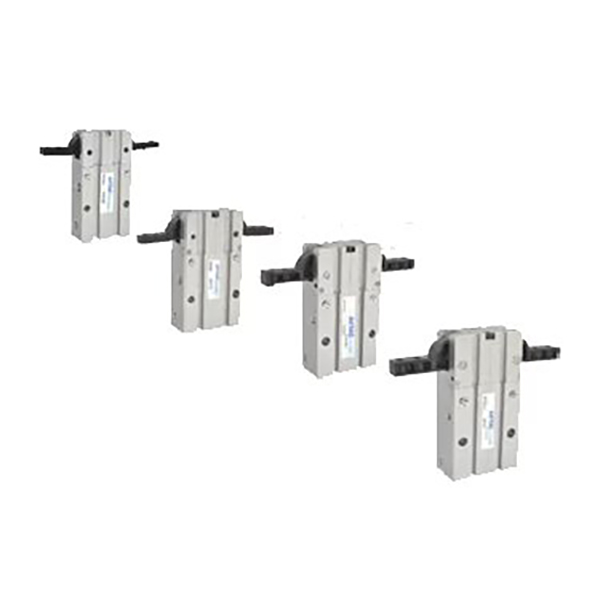

HFR Series 180° Pivot-Type Wide Opening Pneumatic Gripper

Brand: SOLH ng Richge Technology

Pangkalahatang-ideya ng Produkto

     Ang serye ng SOLH HFR ay pivot-linkage driven 180° wide-opening 2-jaw pneumatic gripper. Mga pangunahing lakas: buong 180° na pagbubukas ng panga para sa maximum na clearance, mahusay na mekanikal na kakayahan sa pag-iwas, tatlong unibersal na mounting surface, pinagsamang dust-proof na istraktura at pre-installed na permanenteng magnet. Ito ang pangunahing pagpipilian ng actuator para sa mga istasyon ng light-load na nangangailangan ng malaking swing clearance upang maalis ang pagkagambala sa pick-and-place at malawak na pagkakahawak sa workpiece.

Pangunahing Istraktura at Mga Tampok sa Paggawa

     -- Operating Principle: Itinutulak ng Piston ang pivot linkage assembly upang himukin ang dalawang panga para sa rotary na paggalaw. Ang single jaw swing angle ay umaabot sa 90°, ang mga panga ay bumubuo ng tuwid na linya kapag ganap na nabuksan upang mapakinabangan ang espasyo sa pag-iwas.

     -- Katangian ng Pagkilos: Dobleng pagkilos bilang pamantayan; supply ng hangin para sa clamping, reverse air para sa pagbubukas. Max open angle 180°±2°, overclose angle -2°~-5° para sa stable na pagpoposisyon.

     -- Dust & Wear Protection: Na-optimize na dust-proof na istraktura sa seksyon ng panga para sa maalikabok na kapaligiran. Ang mga metal separator plate ay naghihiwalay sa mga ibabaw ng friction upang mabawasan ang abrasion at pahabain ang buhay ng serbisyo.

     -- Nababaluktot na Pag-mount: Tatlong naka-mount na mukha (gilid / ibaba / likuran). Ang paghahanap ng mga butas ng pin sa ibabang base ay nagpapabuti sa katumpakan ng pagpupulong at paulit-ulit na pagkakapare-pareho ng pagpoposisyon.

     -- Sensor Compatibility: Permanenteng magnet na nilagyan para sa lahat ng mga pagtutukoy. Sinusuportahan ng mga circular sensor grooves sa mga side wall ang direktang pag-install ng CMSH/DMSH(S) magnetic switch na walang dagdag na bracket.

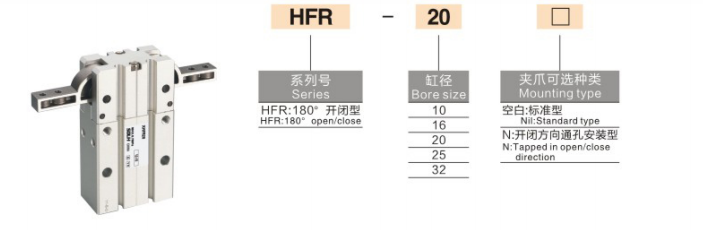

Kumpletuhin ang Model Coding Rule

   1. Halimbawa ng Modelo：HFR20N+2CMSH

   2. Mga Halimbawa ng Sanggunian sa Standard Order

     -- HFR16：Bore 16, double acting basic model na walang magnetic switch

     -- HFR25N：Bore 25, through-hole mounting na bersyon

     -- HFR32+2CMSH：Bore 32, nilagyan ng dalawang CMSH magnetic switch

Pangkalahatang Core na Teknikal na Detalye (Double Acting @0.5MPa)

Mga Pangunahing Kalamangan sa Competitive

   1. 180° ultra-wide opening para sa kumpletong mekanikal na pag-iwas

     -- Nakahanay ang mga panga sa tuwid na linya sa buong stroke, na naghahatid ng maximum na clearance upang malutas ang mga isyu sa interference ng workpiece, perpekto para sa malalim na lukab at makitid na pagpili ng bahagi ng pagbubukas.

   2. Magaan na mahusay na istraktura ng pivot linkage

     -- Binabawasan ng pinasimpleng disenyo ng linkage ang timbang ng katawan ng 15% kumpara sa mga katumbas na parallel grippers, mabilis na pagtugon na angkop para sa mga high-frequency na light-load cycle.

   3. Dust-proof at wear-resistant para sa malupit na kondisyon ng workshop

     -- Pinipigilan ng espesyal na pagtatatak ng panga ang pagpasok ng mga labi; Tinitiyak ng mga anti-friction metal separator ang buhay ng cycle na ≥5 milyong beses.

   4. Three-side mounting plus locating pin para sa madaling pag-commissioning

     -- Ang mga multi-orientation mounting hole kasama ang mga bottom locating pin ay nagbibigay-daan sa mabilis na pagsentro at pare-parehong paulit-ulit na pagpoposisyon para sa kumplikadong layout ng tooling.

   5. Built-in na magnet, handa na para sa pag-install ng sensor

     -- Ang karaniwang pinagsamang permanenteng magnet at nakalaang mga slide grooves ay nag-aalis ng mga karagdagang mounting fixture, na nakakatipid sa gastos ng bahagi at oras ng pagpupulong.

Mga Mounting Form at Karaniwang Industrial Applications

   1. Mga Pagpipilian sa Pag-mount

   -- Pag-mount sa gilid: Pahalang na malawak na bukas na gripping para sa malawak na laki ng paglipat ng workpiece sa mga linya ng pagpupulong

   -- Bottom mounting: Vertical lifting at pag-iwas sa paggalaw para sa deep cavity mold at pagpili ng lalagyan

   -- Pag-mount sa likod: Ang lateral clearance gripping para sa mga nakakulong na istasyon na madaling kapitan ng mekanikal na interference

   2. Mga Karaniwang Sitwasyon sa Aplikasyon

     -- 3C at Electronics: Mahigpit na nakakapit sa mga mobile middle frame, mga compartment ng baterya at malalaking plastic housing

     -- Mga Bahagi ng Sasakyan: Paglipat ng mga lamp shell, panloob na panel at malalaking bahagi ng goma

     -- Packaging at Logistics: Pag-iwas sa pagpili ng malalaking karton, papag at mga materyales sa sako

     -- Pangkalahatang Automation: Naglo-load/nagbabawas, turnover at mga istasyon ng pagpupulong na nangangailangan ng 180° clearance

3-Step na Mabilis na Gabay sa Pagpili

   1. Pagpili ng bore batay sa masa ng workpiece at gripping torque

     -- 10 ≤0.5kg；16 =0.5~1kg；20 =1~2kg；25 =2~3kg；32 =3~5kg. Reserve ≥30% safety margin.

   2. Pagkumpirma ng swing stroke

     -- Piliin ang HFR kung kailangan ang buong 180° clearance na pag-iwas; piliin ang MHW2 kung wide-angle clamping lang nang walang matinding interference.

   3. Pagtutugma ng configuration

     -- PLC interlock control: Mag-install ng dalawang CMSH switch para masubaybayan ang ganap na bukas at sarado na katayuan.

     -- Kinakailangan sa pag-mount: Standard na bersyon na may mga locating pin para sa ibabang pagpoposisyon; piliin ang suffix N para sa through-hole installation.

Isang Buod ng Pangungusap

     Ang SOLH HFR pivot-type 180° wide opening pneumatic gripper ay gumagamit ng linkage swing mechanism na may ganap na 180° jaw clearance, three-side mounting, dust-proof construction at built-in na magnet; ginustong light-load actuator para sa automated pick-and-place, turnover stations na nangangailangan ng malaking mechanical avoidance space sa 3C, automotive at packaging equipment.
