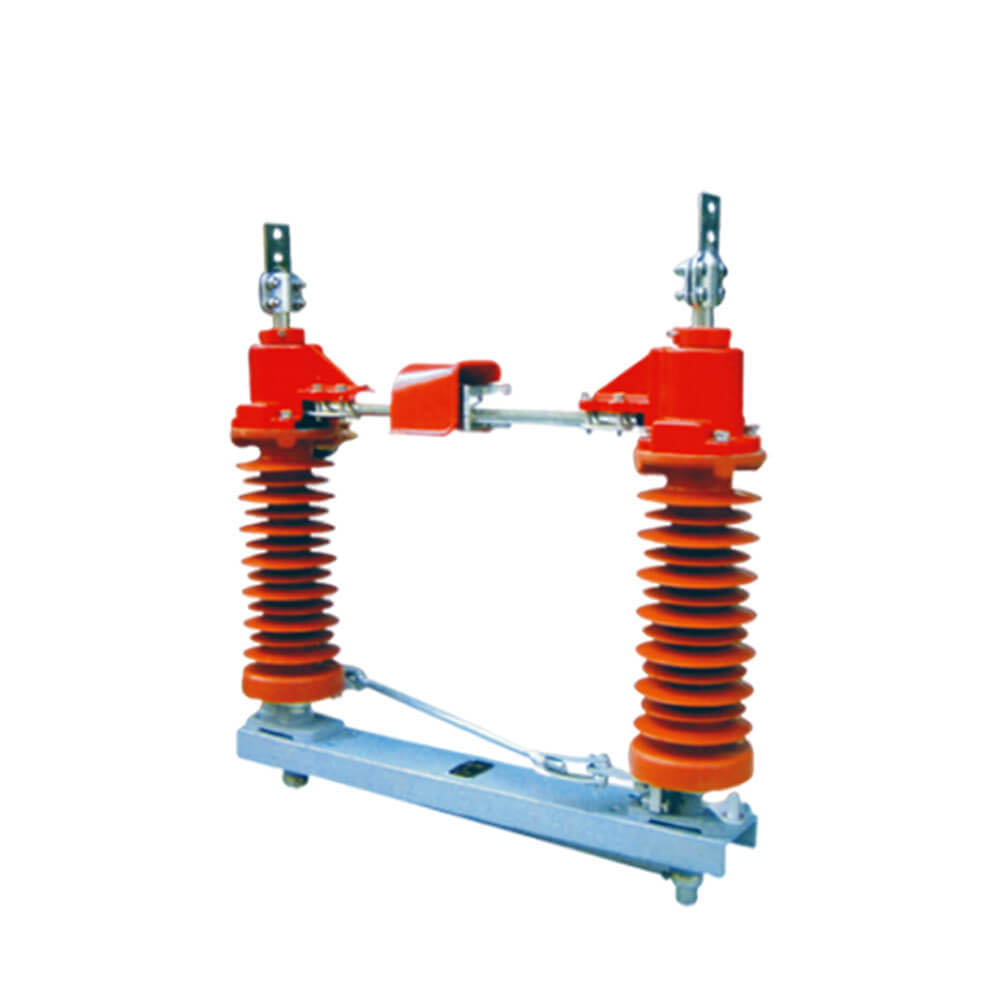

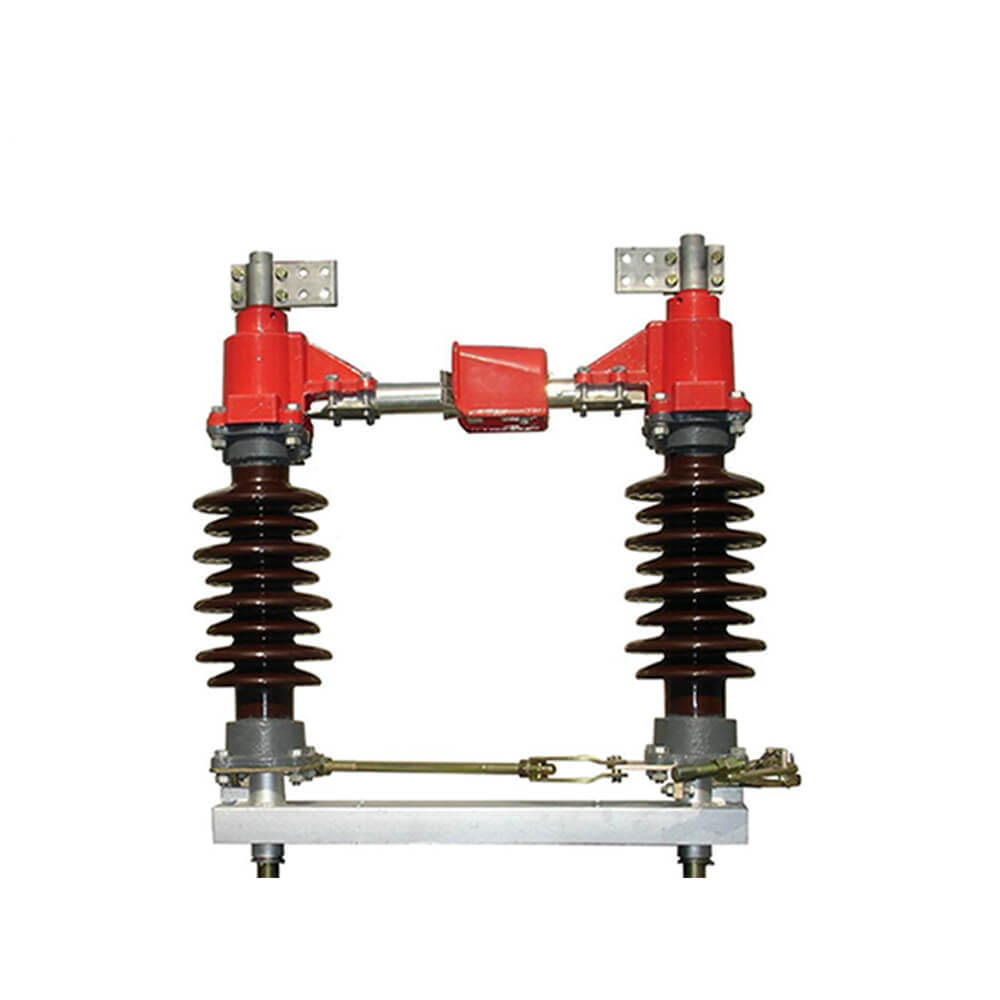

Gw4-12 (40.5) panlabas na HV disconnect switch

  Ang mataas na boltahe na disconnector ay isang mahalagang aparato ng switch sa de -koryenteng sistema ng planta ng kuryente at substation, na kailangang magamit kasama ang mataas na boltahe na circuit breaker. Ginagamit ito para sa pagkonekta, pagputol o pagbabago ng mga linya ng mataas na kagamitan sa boltahe sa ilalim ng kondisyon ng boltahe at pag -load. Ang mga pangunahing pag-andar nito ay: upang matiyak ang kaligtasan ng mga high-boltahe na mga de-koryenteng kasangkapan at aparato sa gawaing pagpapanatili, upang ibukod ang boltahe, hindi maaaring magamit at putulin, ang pag-load ng kasalukuyang at short-circuit kasalukuyang, maaari lamang magamit para sa ilang mga operasyon na lumilipat na hindi makagawa ng malakas na arko, ibig sabihin, hindi ito magkaroon ng arc extinguishing function; Ayon sa lokasyon ng pag -install, maaari itong nahahati sa panloob na uri at panlabas na uri, ayon sa bilang ng mga haligi ng pagkakabukod, solong uri ng haligi, uri ng dobleng haligi at tatlong uri ng haligi, na may opsyonal na kagamitan para sa bawat antas ng boltahe.

  Ang GW4-12 (40.5) Panlabas na AC High Voltage Disconnect Switch ay ginagamit upang buksan at isara ang circuit na may boltahe ngunit walang pag-load ng 50/60Hz, 12 (40.5) KV Power System. Ito ay naaayon sa mga pamantayan ng IEC129-1984 AC disconnect switch at switch ng earthing at GB1985 at iba pang mga pamantayan sa kamag-anak.

Mekanismo ng pagtatrabaho

  Ang mataas na disconnector ng boltahe ay maaaring matiyak ang kaligtasan ng mga high-boltahe na mga de-koryenteng kasangkapan at aparato sa gawaing pagpapanatili, at gumaganap ng papel ng paghiwalayin ang boltahe. Hindi ito magagamit upang putulin, kasalukuyang pag-load ng pag-load at masira ang short-circuit kasalukuyang. Maaari lamang itong magamit para sa ilang mga operasyon sa paglilipat na hindi gumagawa ng malakas na arko, ibig sabihin, wala itong pag -andar ng pag -iwas sa arko. Ayon sa iba't ibang mga lokasyon ng pag -install, maaari itong nahahati sa panloob na uri at uri ng panlabas, at maaari itong nahahati sa uri ng panloob na uri at panlabas na uri ayon sa bilang ng uri ng haligi ng pagkakabukod, dobleng uri ng haligi at tatlong uri ng haligi, na may opsyonal na kagamitan para sa bawat antas ng boltahe. Maaari rin itong maaasahan na ibukod ang bahagi ng power-off na bahagi ng aparato ng pamamahagi ng high-boltahe mula sa live na bahagi, upang matiyak ang kaligtasan ng gawaing pagpapanatili. Ang lahat ng mga contact ng high-boltahe na disconnector ay nakalantad sa hangin na may malinaw na mga punto ng pagsira. Ang disconnector ay walang aparato sa pagpapalabas ng arko, kaya hindi ito magagamit upang putulin ang kasalukuyang pag-load o short-circuit kasalukuyang. Kung hindi man, sa ilalim ng pagkilos ng high-boltahe, ang break point ay makagawa ng isang malakas na arko, na mahirap mapatay ang sarili, at kahit na maaaring maging sanhi ng flashover (maikling circuit sa pagitan ng mga phase o phase), sunugin ang kagamitan at nagbabanta sa personal na kaligtasan ito ay isang malubhang aksidente ng "paghila ng disconnector na may pag-load".

  Maaari ring magamit ang mataas na boltahe na disconnector upang lumipat ang ilang mga circuit upang mabago ang mode ng operasyon ng system. Halimbawa, sa isang dobleng circuit ng bus, ang isang mataas na disconnector ng boltahe ay maaaring magamit upang ilipat ang operating circuit mula sa isang bus papunta sa isa pa.

Tampok na istraktura

 Ang switch ng pagkakakonekta na ito ay binubuo ng pedestal, insulating brace, electric material at operating mekanismo. Mayroong dalawang tirante sa bawat poste, at ang electric blade ay naka -install sa tuktok ng bawat brace at ang koneksyon point ng dalawang blades ay nasa pagitan ng dalawang tirante. Sa pagmamaneho ng mekanismo ng pagpapatakbo, ang dalawang blades ay maaaring paikutin nang pahalang na siyamnapung degree upang isara. Maaari naming ikonekta ang tatlong single-post na disconnect switch sa isang link na three-post switch sa pamamagitan ng interlink rod. Ang disconnect switch na ito ay maaaring maitugma sa uri ng CS11 o mekanismo ng manu -manong uri ng CS17, dito, ang CS17 ay gagamitin sa Disconnect switch na may angkop na earthing. (Ang mekanismo ng motor ay maaaring mai -install ayon sa kinakailangan ng gumagamit), makatuwirang istraktura, nababaluktot na operating; maginhawang pag-install, maaaring gumamit ng solong-poste o tatlong-poste; Malawak na distansya ng pakikipag -ugnay, ligtas at maaasahang insulating. Ang uri ng earthing ay nababaluktot ayon sa kinakailangan ng gumagamit, ang solong earthing dual earthing o kung walang earthing ay maaaring mapili.

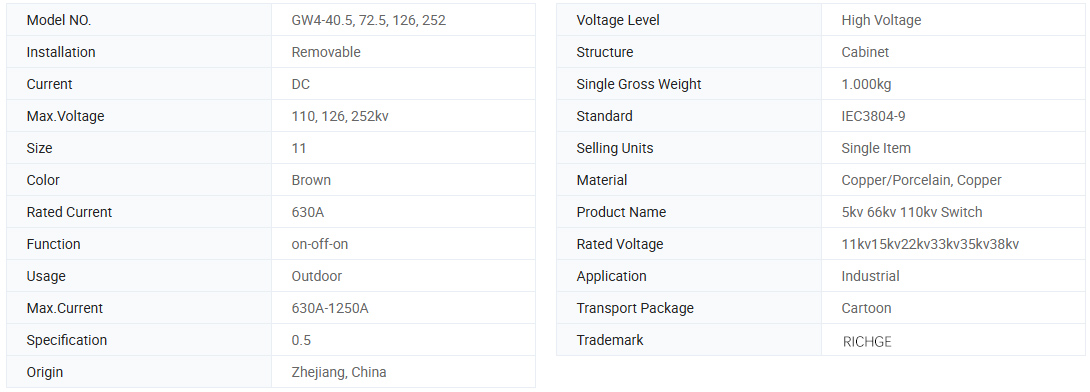

Teknikal na parameter

Modelo	Rated Voltage (KV)	Na -rate na kasalukuyang (a)	Makatiis sa kasalukuyang (ka)	4s short-time makatiis sa kasalukuyang (ka)
GW4-12	12	200	40	16
		400	50	20
		630	50	20
		1000	63	25
		1250	63	25
GW4-40.5 GW4-40.5d	40.5	400	50	20
		630	50	20
		1000	63	25
		1250	80	31.5

· Pagguhit

Gumamit ng mga kondisyon sa kapaligiran

1.Antitude: ≤3000m;

2. Nakapaligid na temperatura: -25 ℃ ~+40 ℃;

3. Bilis ng hangin: ≤35m/s;

4. Degree ng Polusyon: ≤III;

5. Lindol ng Lindol: ≤8 degree;

6. Ang mga naaangkop na okasyon ay dapat na libre mula sa namumula, mga eksplosibo, caustic gas.

Pag -order ng mga tagubilin

● Tanggapin ang OEM & ODM: Oo

● Sertipiko: CE, Mga Ulat sa Pagsubok

● Oras ng paggawa: 7 ~ 12 araw ng pagtatrabaho

● Panahon ng warranty: 12 buwan

● Oras ng paghahatid: 15 araw

● Kapag nag -order ng switch na ito, mangyaring ipahiwatig ang pagtutukoy ng modelo, na -rate na boltahe, na -rate ang kasalukuyang at iba pang mga teknikal na data.

● Kung may mga espesyal na kinakailangan, maaari mong makipag -ayos sa aming upang malutas ang mga ito.
