Nagbibigay ng Panlabas na Mataas na Boltahe Double Power Isolation Knife Switch sa pamamagitan ng Wall Disconnect Switches

Istraktura at prinsipyo ng pagtatrabaho

     Ang conductive na bahagi ng GN19-12/400, 630, 1000, 1250 na uri ng disconnect switch ay naayos sa base ng dalawang haligi ng mga insulators para sa bawat yugto. . Ang bawat yugto ng kutsilyo ng contact ay konektado sa gitna ng tie insulator, tie insulator at naka -install sa base ng spindle na konektado. Ang spindle ay konektado sa pagkonekta rod (ibinigay ng gumagamit) at CS6-1 na uri ng paglipat ng mekanismo sa pamamagitan ng hawakan. Ang pagkonekta ng kutsilyo ng contact ay binubuo ng dalawang slotted na mga plato ng tanso, na hindi lamang pinatataas ang lugar ng pagwawaldas ng init ng kutsilyo ng contact upang babaan ang ilalim na temperatura, ngunit pinapabuti din ang mekanikal na lakas ng kutsilyo ng contact, upang ang dinamikong katatagan ng switch ay napabuti. Ang isang dulo ng kutsilyo ng contact ay naka -mount sa contact block (o sa conductive rod) ng isang bolt (kotse ng shaw). GN19-12/1000, 1250 na nakikipag-ugnay sa pag-install ng magnetic locking plate, kasama ang layunin ng magnetic locking plate ay kapag ang isang malaking short-circuit kasalukuyang upang mapahusay ang dalawang groove contact kutsilyo sa pagitan ng | Pag -akit. Ang GN19-12/400, 630 Disconnect Switch ay may isang maliit na limitasyon sa pamamagitan ng kasalukuyang, kaya hindi na kailangang magdagdag ng isang magnetic locking plate.

Mga pangunahing katangian

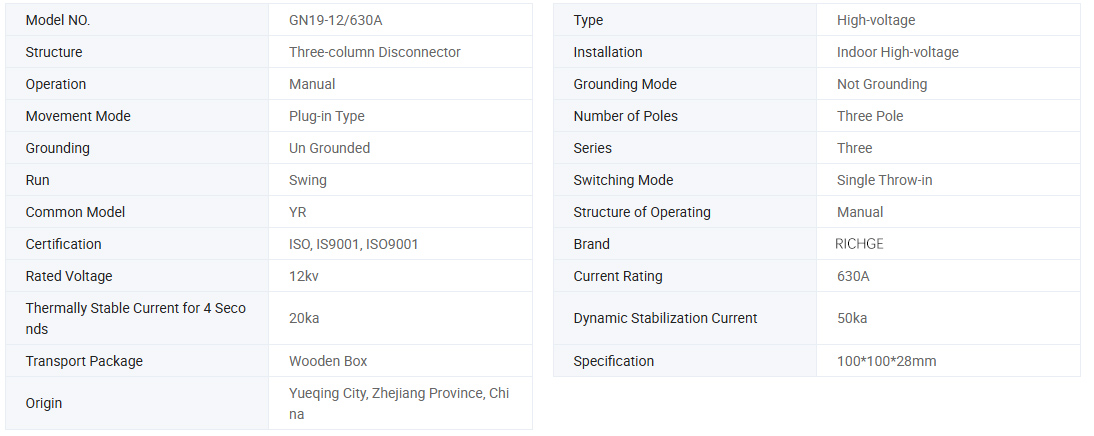

Teknikal na parameter

Modelo	Rated Voltage (KV)	Na -rate na kasalukuyang (A)	Na-rate ang maikling oras na makatiis sa kasalukuyan (ang / 4s)	Na -rate ang rurok na nakatiis sa kasalukuyan (ang)
GN19-12 / 400-122.5	12	400	12.5	31.5
GN19-12 / 630-20	12	630	20	50
GN19-12 / 1000-31.5	12	1000	31.5	80
GN19-12 / 1250-31.5	12	1250	31.5	80
GN19-12C/400-12.5	12	400	12.5	31.5
GN19-12C/630-20	12	630	20	50
GN19-12C/1000-31.5	12	1000	31.5	80
GN19-12C/1250-31.5	12	1250	31.5	80

Pagguhit

Gumamit ng mga kondisyon sa kapaligiran

1.Ang itaas na limitasyon ng nakapaligid na temperatura +40 ℃, ang mas mababang limitasyon -l0 ℃, tandaan: payagan ang pag -iimbak at transportasyon sa -25 ℃

2. Altitude hindi hihigit sa 1000m

3. Relatibong kahalumigmigan: Ang pang -araw -araw na average ay hindi hihigit sa 95%, buwanang average ay hindi hihigit sa 90%

4. Presyon ng singaw ng tubig: Ang pang-araw-araw na average ay hindi hihigit sa 2.2 × 10-3MPa, ang buwanang average ay hindi hihigit sa 1.8 × 10-3MPa

5. Ang nakapalibot na hangin ay dapat na libre mula sa kinakain o sunugin na mga gas, singaw ng tubig at iba pang halatang polusyon.

6. Walang regular at marahas na panginginig ng boses.

Tandaan: Mangyaring kumunsulta sa tagagawa upang malutas ang problema kung hindi ito naaayon sa mga kondisyon sa itaas

Pag -order ng mga tagubilin

● Tanggapin ang OEM & ODM: Oo

● Sertipiko: CE, Mga Ulat sa Pagsubok

● Oras ng paggawa: 7 ~ 12 araw ng pagtatrabaho

● Panahon ng warranty: 12 buwan

● Oras ng paghahatid: 15 araw

● Kapag nag -order ng switch na ito, mangyaring ipahiwatig ang pagtutukoy ng modelo, na -rate na boltahe, na -rate ang kasalukuyang at iba pang mga teknikal na data.

● Kung may mga espesyal na kinakailangan, maaari mong makipag -ayos sa aming upang malutas ang mga ito.
