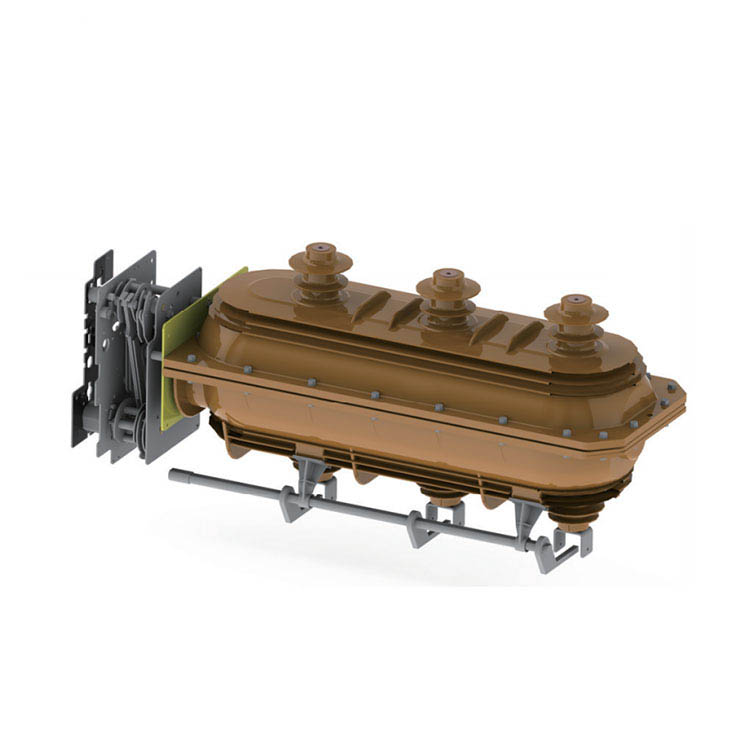

FLN36-24d panloob na mataas na boltahe SF6 load break switch lbs

FLN36-24d panloob na mataas na boltahe SF6 load break switch lbs

    Maaari itong nahahati sa dalawang uri: FLN □ -24KV (K uri ng solong mekanismo ng operating spring), FLRN □ -24KV (isang uri ng dobleng mekanismo ng operating spring). Ang huli na uri ay maaaring nilagyan ng kumbinasyon ng fuse, pagkakaroon ng kontrol at pagprotekta sa pag -andar, na maaaring magamit para sa supply ng kuryente at substation bilang isang aparato sa pagprotekta at kontrol, lalo na angkop para sa pangunahing pangunahing yunit, kahon ng pamamahagi ng cable at pagpapalit ng pagpapalit.

Manu -manong mekanismo ng pagpapatakbo

K Uri ng Spring Dual-Function Operating Mekanismo:

Bilang isang yunit ng control ng inlet para sa FLN □ -24KV, ang prinsipyo ng pagtatrabaho ng mekanismo ng operating spring spring ay ang spring press at pagpapakawala.

Ang operasyon ng earthing: hinimok ng hawakan, ang itaas na braso ng crank ay umiikot at pinipilit ang tagsibol 2 upang mag -imbak ng enerhiya, kapag ang max na enerhiya ay umabot sa patuloy na paikutin ang braso ng ranggo, ang enerhiya ng pag -iimbak ng enerhiya ay nagsisimula upang ilabas ang enerhiya at itaboy ang itaas na gatilyo, nagbibigay -daan sa pagkonekta bar upang himukin ang braso ng crank, crank arm rotates at drive ang gumagalaw na contactor para sa tainga.

Lumipat sa Operasyon: Hinihimok ng hawakan, mas mababang crank arm 1 umiikot, pinipilit ang Spring 2 upang mag -imbak ng enerhiya, kapag pinakawalan ang enerhiya, hinihimok nito ang trigger 8, pinapayagan ang pagkonekta ng bar na magmaneho ng braso ng crank, ang braso ng crank ay umiikot at nagtutulak ng gumagalaw na contactor at ang pag -load ng switch ay lumiliko.

Patayin ang Operasyon: Paikutin ang pangunahing shaft crank braso counterclockwise sa pamamagitan ng hawakan, pakawalan ang enerhiya na imbakan ng enerhiya at ang pag -load ng switch ay naka -off.

Isang Uri ng Spring Dual-Function Operating Mekanismo:

Bilang isang yunit ng control ng outlet para sa FLRN □ -24KV.Working Principle ng isang mekanismo ng uri ay kapareho ng K uri, bilang karagdagan, mayroon itong fuse striker trip function.Para sa isang mekanismo ng uri. Magagamit din ang electromagnetic trip para sa kinakailangan ng mga customer.

Lumipat sa Operasyon: Hinimok ng hawakan, mas mababang crank arm 1 ay umiikot upang pindutin ang switch sa tagsibol 12 at patayin ang tagsibol 8 nang sabay, upang magbigay ng sapat na enerhiya na kinakailangan sa pamamagitan ng pag -off. Kapag ang mas mababang braso ng crank 1 ay sumisiksik sa pin at mag -drive ng trigger upang ilipat, ginagawa nito ang mas mababang roller wheel na na -trip, at ilabas ang switch sa tagsibol at pag -load ng switch ng break.

Patayin ang operasyon: Pindutin ang pindutan ng Switch Off o itulak ang biyahe pin 2 ng fuse striker, pakawalan ang spring at load switch na patayin.

Operasyon sa Earth: Ang pagpapatakbo ng earthing ng isang uri ng mekanismo ay pareho sa uri ng k.

Mekanismo ng pagpapatakbo ng motor ：

Ang operasyon ng motor ay maaaring maidagdag sa parehong uri ng mga mekanismo ng pagpapatakbo, na nangangahulugang maaari itong pinatatakbo nang manu -mano o motor.

Operating boltahe: DC48V AC/DC 110V 220V

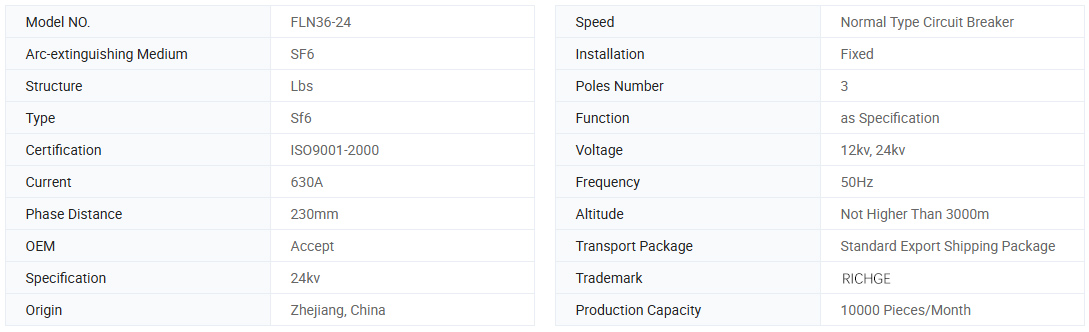

Pangunahing impormasyon.

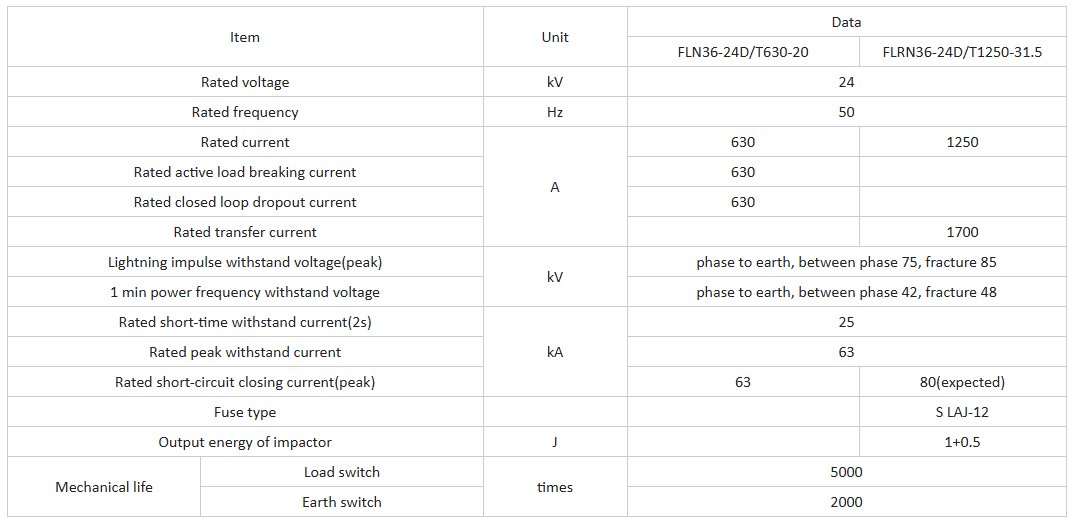

Mga teknikal na parameter

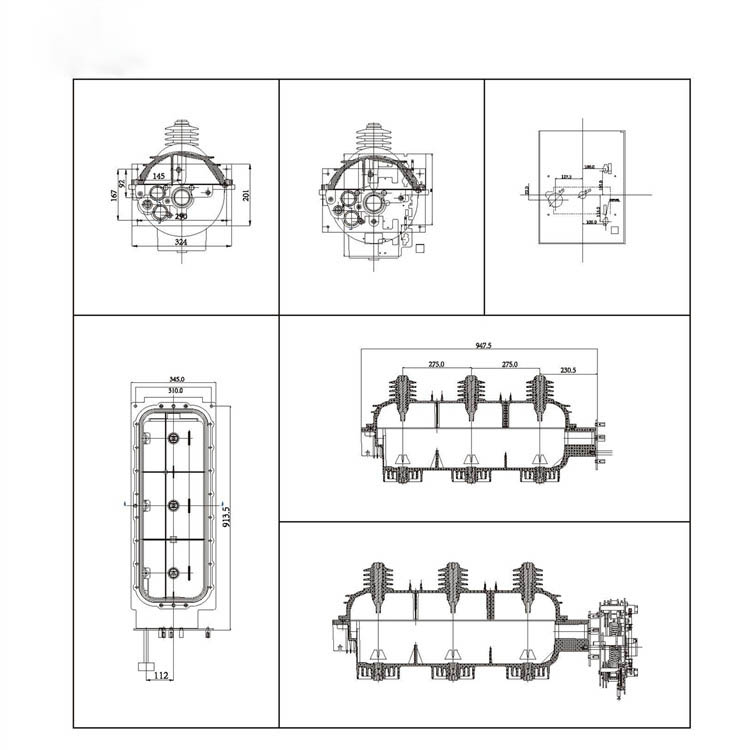

Pagguhit

Naaangkop na mga kondisyon

1.Magtaguyod ng temperatura: max.+40ºC; Min.-35ºC.

2.Humidity: maximum na average na kamag -anak na kahalumigmigan araw -araw na average: ≤ 95%; Buwanang average.≤90%.

3.Altitude: ≤ 2000m.

4.Seismic Resistance: 8 degree.

5. Ang nakapalibot na hangin ay dapat na libre mula sa kinakaing unti -unti, nasusunog na gas, singaw ng tubig, atbp, at hindi dapat sumailalim sa madalas at malubhang panginginig ng boses.

6.Annual rate ng pagtagas; ≤0.1%.
