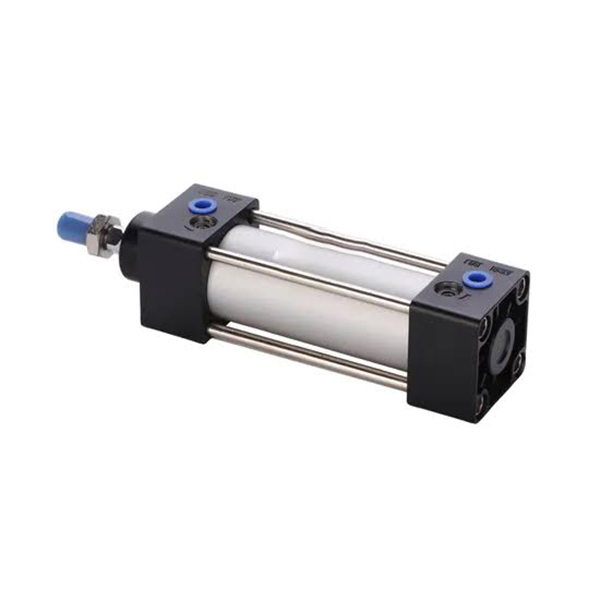

DNC Series Tie-Rod-Free Profile Standard Cylinder | ISO 15552 High-Precision Pneumatic Cylinder

Brand: SOLH ng Richge Technology

1. Pangkalahatang-ideya ng Produkto at Mga Pangunahing Tampok na Structural

     Ang serye ng SOLH DNC ay isang high-end na tie-rod-free square profile na double-acting standard pneumatic cylinder, ganap na sumusunod sa ISO 15552 (dating ISO 6431) at VDMA 24562 na mga internasyonal na pamantayan. Nagtatampok ito ng bidirectional PPV adjustable air cushioning, mataas na rigidity profile structure, mahusay na torsion at deflection resistance, ultra-high repeat positioning accuracy at ultra-long service life. Bilang isang pangunahing pinahusay na kapalit para sa tradisyonal na tie-rod SC cylinders, malawak itong inilalapat sa high-end na automation, mga proyekto sa pag-export ng kagamitan at mga karaniwang senaryo sa pagtutugma ng interface na may mahigpit na katumpakan at mga kinakailangan sa katatagan.

  1.1 Pandaigdigang Pangkalahatang Pamantayan at Malakas na Pagpapalitan

     Ginawa sa mahigpit na alinsunod sa mga pamantayang pang-industriya ng ISO 15552 at VDMA 24562, lahat ng mga mounting dimensyon at mga detalye ng interface ay pandaigdigan. Nakakamit nito ang kumpletong pagpapalitan sa mga pangunahing internasyonal na brand standard cylinders, perpektong tumutugma sa European standard na kagamitan at sumusuporta sa zero-modification replacement at batch upgrade ng mga automated production lines.

  1.2 Istruktura ng Profile na Mataas ang Tigas na Walang Tie-Rod

     Pinagtibay ang pinagsamang square aluminum alloy profile cylinder tube na walang nakalantad na tie rod. Ipinagmamalaki ng pangkalahatang istraktura ang mataas na tigas, maayos na hitsura at namumukod-tanging paglaban sa kaagnasan. Ang built-in na standard magnetic groove sa magkabilang gilid ng cylinder body ay nagbibigay-daan sa direktang pag-install ng SME-8 at SMT-8 series magnetic switch na walang dagdag na bracket, na napagtatanto ang tumpak na pagtukoy ng posisyon ng piston at feedback ng signal.

  1.3 Mga Pagpipilian sa Iba't-ibang Paggalaw at Espesyal na Function

     Ang karaniwang configuration ay single-rod double-acting bidirectional drive para sa unibersal na linear reciprocating motion. Maramihang mga opsyonal na espesyal na istruktura ay nakakatugon sa magkakaibang mga hinihingi sa kondisyon sa pagtatrabaho: S2 double rod na disenyo para sa sabaysabay na operasyon at dobleng katatagan; Q square piston rod para sa anti-torsion precision positioning; S20 hollow piston rod para sa espesyal na bentilasyon at magaan na application na mga sitwasyon.

  1.4 Premium PPV Adjustable Buffer System

     Nilagyan ng karaniwang dual-end PPV adjustable air cushion + elastic buffer pad. Ang buffer stroke ay tumataas sa cylinder bore size, na epektibong nagpapababa ng impact at ingay sa panahon ng high-speed at heavy-load na operasyon. Tinitiyak nito ang ultra-stable na paggalaw ng cylinder, iniiwasan ang pinsala sa dulo ng banggaan, at lubos na pinapabuti ang katatagan ng pagpapatakbo ng kagamitan at buhay ng serbisyo ng bahagi.

  1.5 Low-Friction Long-Life Sealing System

     Gumagamit ng bidirectional Y-type na composite seal na may built-in na istraktura ng kompensasyon sa storage ng langis. Nagtatampok ito ng ultra-low starting pressure na 0.06MPa, stable low-friction operation at mahusay na wear resistance. Sinusuportahan ang walang langis na operasyon sa pagpapanatili na may pinagsama-samang operating stroke hanggang sa 4000km, epektibo nitong binabawasan ang mga gastos sa pagpapanatili sa ibang pagkakataon at umaangkop sa pangmatagalang high-frequency na tuluy-tuloy na mga kondisyon sa pagtatrabaho.

2. Kumpletuhin ang Mga Panuntunan sa Pagpapangalan ng Modelo at Mga Halimbawa ng Order

 1. Karaniwang Istruktura ng Modelo: DNC-50-200-PPV-A-Q

 2. Halimbawa ng Standard Order

     • Karaniwang Pangkalahatang Modelo: DNC-63-150-PPV-A (63mm bore, 150mm stroke, dual-end adjustable air buffer, built-in magnetic ring)

3. Mga Pangunahing Teknikal na Parameter (Pamantayang Uri)

4. 0.6MPa Theoretical Thrust at Tension Reference Chart (Single Rod)

Tandaan: Ang kadahilanan ng kaligtasan sa pagpili ay dapat na ≥2; palakihin ang laki ng bore ng 1~2 grado o magdagdag ng mekanismo ng paggabay para sa sira-sira na pagkarga at mga kondisyon sa pagtatrabaho ng cantilever.

5. Mga Mounting Accessories at Derivative na Modelo

 5.1 Pangkalahatang ISO 15552 Mga Karaniwang Uri ng Pag-mount

     • FA/FB (Front/Rear Flange): Vertical fixed mounting para sa stable na heavy-load positioning

     • CA/CB (Single/Double Clevis): May hinged swing mounting para sa linkage at flipping mechanisms

     • LB (Foot Bracket): Pahalang na pag-aayos ng base para sa matatag na linear na operasyon

     • TC (Trunnion Mount): Middle pivot mounting para sa flexible swing working conditions

     • L (Lateral Mount): Nakapirming pag-install sa gilid para sa layout ng makitid na espasyo

     Ang lahat ng mga accessories ay ganap na mapapalitan sa SI, SE, DSBA at iba pang mga ISO standard na cylinder, na nagtatampok ng malakas na versatility at madaling pagpapalit.

  5.2 Core Derivative Series

     • DNCB: Pangunahing karaniwang modelo, pangkalahatan para sa kumbensyonal na mga senaryo ng automation

     • DNC-KP: Sa clamping unit, arbitrary position locking para sa kaligtasan ng pressure sa pagpapanatili at anti-offset na mga kondisyon sa pagtatrabaho

     • DNC-EL: Tapusin ang mekanikal na pag-lock, maaasahang pagla-lock sa ganap na pinahaba/binuwing posisyon

     • DNC-Q: Square anti-torsion piston rod, katumpakan ng anti-rotation hanggang ±0.1° para sa high-precision positioning

     • DNC-S2: Double piston rod na disenyo, bidirectional synchronous na paggalaw na may mahusay na katatagan

     • DNC-V: Pinagsamang solenoid valve, valve-cylinder integrated structure, space-saving at pinasimpleng piping

6. Mga Sitwasyon ng Application at Paghahambing ng Pagpili ng DNC vs SC

  Mga Sitwasyon sa Priyoridad sa Pagpili para sa DNC Series

     • I-export ang kagamitan at European standard na mga proyekto na nangangailangan ng ISO standard interface interchangeability

     • High-speed long-cycle operation scenario na humahabol sa napakatagal na buhay ng serbisyo at mababang maintenance (cumulative stroke hanggang 4000km)

     • Compact na layout ng kagamitan na nangangailangan ng tie-rod-free na maayos na hitsura at multi-cylinder side-by-side installation

     • High-precision positioning, anti-torsion at heavy-load na epekto buffer na nangangailangan ng mga kondisyon sa pagtatrabaho

     • Mga high-end na industriya ng automation kabilang ang automotive, electronics, packaging at machine tool equipment

7. 3-Step na Mabilis na Gabay sa Pagpili

     1. Pinili ng Bore: Kumpirmahin ang laki ng bore ayon sa aktwal na horizontal/vertical thrust at load, magreserba ng higit sa 50% safety margin; palakihin ang 1~2 bore grade o magdagdag ng giya na istraktura para sa sira-sira na load at mga kondisyon ng cantilever.

     2. Pagpili ng Stroke: Aktwal na working stroke plus 20~50mm safety margin; maximum na opsyonal na stroke hanggang 2000mm.

     3. Functional na Configuration: Standard na nilagyan ng PPV adjustable buffer + Isang magnetic ring; piliin ang Q para sa anti-rotation demand, S2 para sa double rod demand, KP/EL para sa locking at safety positioning demand.

Isang Buod ng Pangungusap

     Nagtatampok ang SOLH DNC ISO 15552 tie-rod-free profile cylinder ng mataas na tigas, ultra-high repeat precision, adjustable air buffer, mahabang buhay ng serbisyo at sari-saring derivative function, na nagsisilbing high-end universal standard cylinder solution para sa high-precision, export-grade at long-life automated na kagamitan.
