Brand: SOLH ng Richge Technology

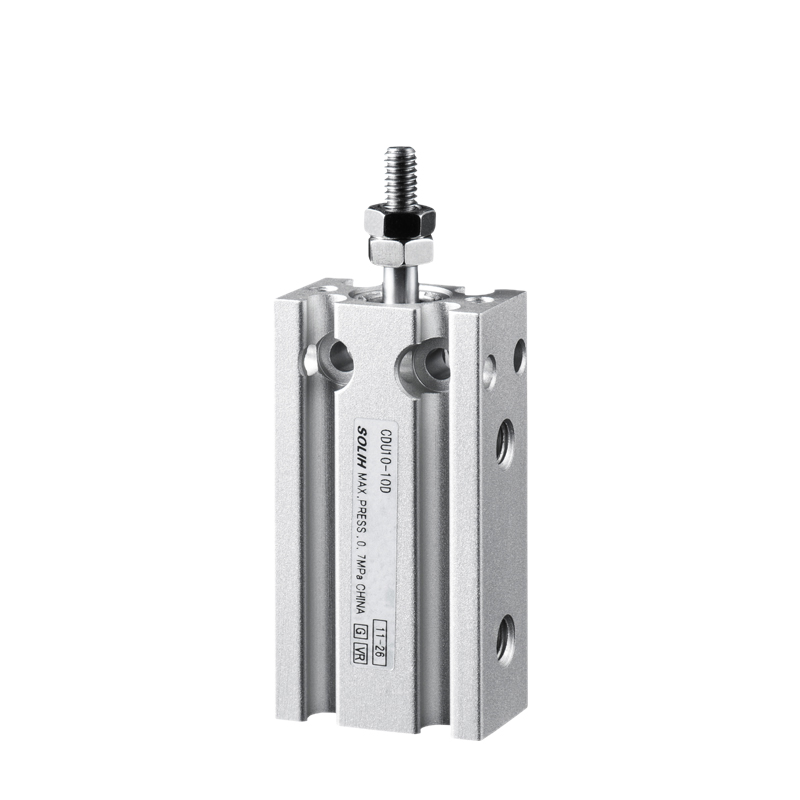

Serye ng SOLH CU/CDU hugis-parihaba na bloke libreng mount cylinder. Ang mga multi-surface mounting hole ay nagbibigay-daan sa direktang pag-install sa anumang oryentasyon na walang mga bracket. Ang ultra-thin compact na disenyo ay malawakang ginagamit para sa light-load pushing, clamping at positioning sa automation equipment na may limitadong espasyo sa pag-install.
|
Modelo |
Tampok |
Aplikasyon |
| CU |
Kung walang magnet ring, hindi magkasya ang mga magnetic switch |
Mga proyektong sensitibo sa gastos na walang feedback sa posisyon |
| CDU |
Built-in na magnet, suportahan ang CMSH/DMSH magnetic sensors |
Kailangang pahabain/bawiin ang pagtukoy ng posisyon |
| CUK/CDUK |
Hindi umiikot na piston rod |
Ang anggulo ng workpiece ay dapat na maayos, maiwasan ang pag-ikot ng baras |
| CUW/CDUW |
Twin piston rod, integrated guide, anti-torsion |
Mga application na may side load at offset force |
-- Multi-direction mounting: I-install mula sa ibaba, gilid o dulong mukha, i-save ang mounting bracket;
-- Slim na hugis-parihaba na katawan, 40% na mas manipis kaysa sa karaniwang tie rod cylinder;
-- Maramihang istruktura: karaniwang solong pamalo, anti-rotation rod, double guided rod;
-- Built-in na magnet version (CDU) na may adjustable sensor slots;
-- Self-lubricating bearing, walang langis na tuluy-tuloy na operasyon;
-- Nakapirming rubber buffer pad para mabawasan ang impact at ingay.

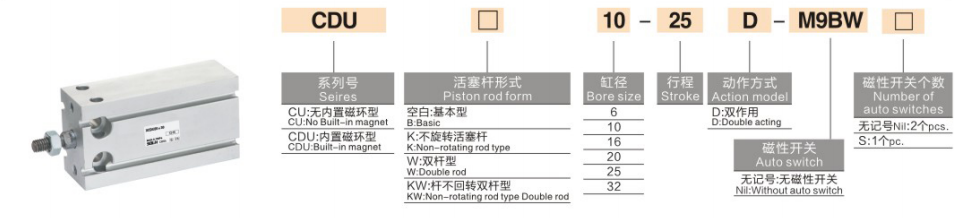

1. Halimbawa：CDU16×30S
-- CDU: Pangalan ng serye, C=built-in na magnet; K=hindi umiikot na baras; W=dobleng pamalo
-- 16: Sukat ng bore (mm):6,10,16,20,25,32
-- 30: Haba ng stroke (mm)
-- S: Karaniwang detalye
|
Parameter |
Pagtutukoy |
| Sukat ng Bore |
6,10,16,20,25,32 mm |
| Standard Stroke |
5~60mm |
| Uri ng Pag-arte |
Dobleng pagkilos (default); single acting spring return/out extend |
| Operating Presyon |
Dobleng pagkilos:0.05~0.7MPa; Single acting: 0.15~0.7MPa |
| Presyon ng Katibayan |
1.05 MPa |
| Temperatura |
-10~60 ℃ (walang yelo sa hangin) |
| Bilis ng Piston |
50~500 mm/s |
| unan |
Nakapirming rubber buffer sa magkabilang dulo |
| Port Thread |
M5×0.8 (φ6/10); PT1/8 (φ16~32) |
| Lubrication |
Walang langis na operasyon |
|
Bore (mm) |
Thrust/Pull Area |
0.2MPa |
0.4MPa |
0.6MPa |
0.7MPa |
|
6 |
28.3 / 25.4 |
5.7 / 5.1 |
11.3 / 10.2 |
17.0 / 15.2 |
19.8 / 17.8 |
|
10 |
78.5 / 70.7 |
15.7 / 14.1 |
31.4 / 28.3 |
47.1 / 42.4 |
54.9 / 49.5 |
|
16 |
201.1 / 181.0 |
40.2 / 36.2 |
80.4 / 72.4 |
120.7 / 108.6 |
140.8 / 126.7 |
|
20 |
314.2 / 282.7 |
62.8 / 56.5 |
125.7 / 113.1 |
188.5 / 169.6 |
219.9 / 197.9 |
|
25 |
490.9 / 452.4 |
98.2 / 90.5 |
196.4 / 181.0 |
294.5 / 271.4 |
343.6 / 316.7 |
|
32 |
804.2 / 754.8 |
160.8 / 151.0 |
321.7 / 301.9 |
482.5 / 452.9 |
562.9 / 528.4 |
-- 3C & semiconductor micro jig, stopper, press fitting;
-- Pangkalahatang automation clamping, pagpoposisyon at paglipat ng materyal;
-- Pagpupulong ng appliance sa bahay at hardware; packaging light load sorting equipment.
SOLH CU/CDU rectangular free mount pneumatic cylinder ay sumusuporta sa multi-angle bracketless installation, na may mga variant na hindi umiikot at double guided rod, na malawakang ginagamit para sa short-stroke light-duty automation positioning at clamping.
