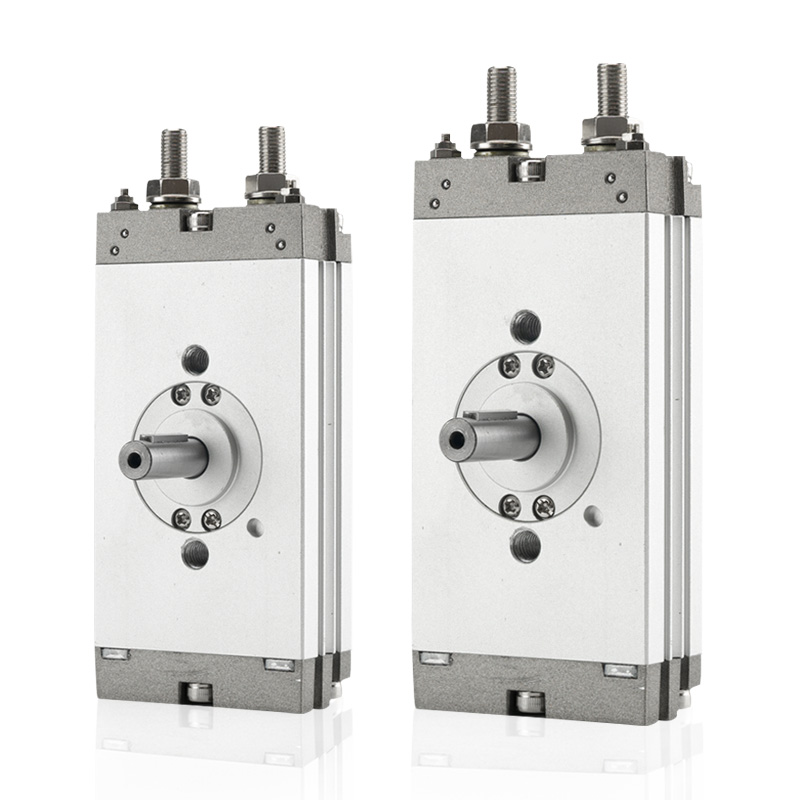

CRQ2 Series Ultra-Thin Rack & Pinion Rotary Cylinder | Zero Backlash Compact Swing Cylinder

Brand: SOLH ng Richge Technology

1. Pangkalahatang-ideya ng Produkto at Mga Pangunahing Kalamangan

     Ang serye ng SOLH CRQ2 ay isang ultra-thin flat rack at pinion rotary cylinder na nagtatampok ng dual-piston zero-backlash na istraktura. Sa napakababang taas ng katawan at pinagsamang disenyo ng flange mounting, sinusuportahan nito ang 90°/180°/360° wide-range swing angle at sumasaklaw sa mga laki ng bore mula φ10 hanggang φ40. Na-optimize para sa space-limited na mga layout ng kagamitan, ang cylinder na ito ay naghahatid ng high-precision at stable na rotary performance para sa light & medium-duty indexing, flipping at rotating station, na nagsisilbing mas gustong compact rotary solution para sa 3C, packaging at medical automation equipment.

2. Kumpletuhin ang Teknikal na Pagtutukoy

 2.1 Mga Pangunahing Parameter

     • Sukat ng Bore: φ10/φ15/φ20/φ30/φ40 (Ultra-manipis na flat na istraktura)

     • Mode ng Operasyon: Double-acting rack at pinion drive

     • Saklaw ng Presyon sa Paggawa: 0.15~0.7MPa; φ20/φ30/φ40 hanggang 1.0MPa

     • Presyon ng Katibayan: 1.05MPa

     • Ambient Temperatura: 0℃~60℃ (kapaligiran na walang yelo)

     • Lubrication: Walang langis na self-lubricating na operasyon

     • Configuration ng Buffer: φ10/φ15 na may built-in na rubber buffer lamang; φ20/φ30/φ40 na may dual rubber buffer + opsyonal na adjustable air buffer (suffix C)

     • Pagsasaayos ng Anggulo: Karaniwang ±5° fine adjustment sa pamamagitan ng end bolts

     • Magnetic Compatibility: CDRQ2 built-in magnetic ring, tugma sa D-M9B / D-A93 series switch

  2.2 Theoretical Torque Table (@0.5MPa, N·m)

  2.3 Standard Swing Angle at Adjustable Range

     • 90° Swing: Naaayos na hanay 80°~100°

     • 180° Swing: Naaayos na hanay 170°~190°

     • 360° Extended Swing: Naaayos na hanay 350°~370° para sa mga espesyal na pangangailangan sa buong pag-ikot

  2.4 Detalye ng Laki ng Port

     • φ10/φ15: M5×0.8

     • φ20/φ30/φ40: Karaniwang Rc1/8; Opsyonal na G1/8 at NPT thread

3. Mga Panuntunan sa Pagpapangalan ng Modelo at Mga Halimbawa ng Order

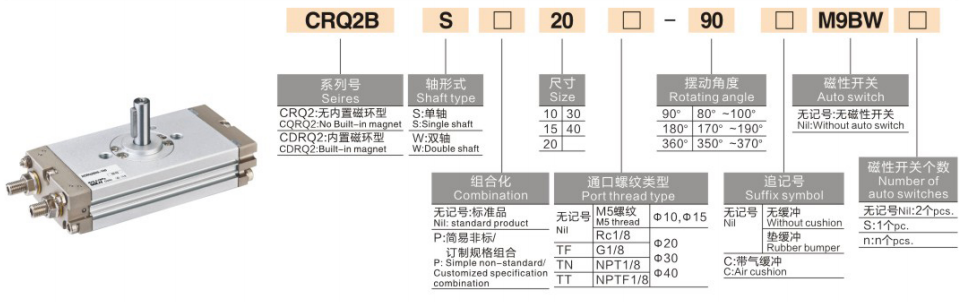

  1. Kumpletuhin ang Istruktura ng Modelo: CDRQ2BS20-180C

  2. Mga Karaniwang Halimbawa ng Order

     • Karaniwang Non-Buffer Model: CRQ2BW15-90 (Basic na uri, dual shaft, φ15 bore, 90° swing, non-magnetic, rubber buffer)

     • High-Precision Buffer Model: CDRQ2BS40-180C (May magnetic ring, single shaft, φ40 bore, 180° swing, air buffer)

4. Structural Principle & Core Strengths

  4.1 Panloob na Istraktura at Prinsipyo sa Paggawa

     Ang serye ng CRQ2 ay gumagamit ng simetriko dual-piston double rack meshing na istraktura. Ang naka-compress na hangin ay nagtutulak ng dalawahang piston para sa kasabay na linear na paggalaw, na nagtutulak sa gear rack upang maglabas ng stable na rotary torque. Ang pinagsamang flat body ay may kasamang built-in na buffer mechanism, end angle adjustment bolts, single-side piping interface at dual-side magnetic switch grooves. Ang istraktura ng simetriko na puwersa ay nag-aalis ng pagyanig at backlash sa panahon ng operasyon, na nakakamit ng ultra-stable na high-precision na rotary positioning.

  4.2 Mga Natatanging Pangunahing Kalamangan

     • Napakanipis na Flat na Katawan: Napakababa ng taas ng katawan (17~37mm), ang cylinder body ay maaaring direktang gamitin bilang flange, inaalis ang mga karagdagang mounting bracket at lubos na nakakatipid ng vertical installation space.

     • Disenyo ng Zero Backlash: Ang double-rack na full meshing na istraktura ay napagtanto ang zero clearance rotation, na tinitiyak ang mataas na repeat positioning accuracy at jitter-free start-stop operation.

     • Maayos na Piping at Wiring: Ang single-side air interface at same-side dual switch grooves ay nagpapasimple sa on-site na mga wiring at piping layout para sa mas malinis na istraktura ng kagamitan.

     • Precise Angle Fine-Tuning: Ang karaniwang ±5° adjustable swing angle ay umaangkop sa magkakaibang mga tiyak na kinakailangan sa pagpoposisyon.

     • Iba't ibang Mga Pagpipilian sa Shaft: Opsyonal na single shaft (universal) at dual shaft (bidirectional linkage) upang tumugma sa iba't ibang automated na mode ng koneksyon.

5. Mga Alituntunin sa Pag-install at Pagpili

  5.1 Mode ng Pag-install

      Uri ng Basic B: Ang ilalim ng katawan ng silindro ay sumusuporta sa direktang pag-mount na may nakalaan na mga butas sa pagpoposisyon. Ang pinagsama-samang disenyo ng flange ay hindi nangangailangan ng karagdagang mga accessory sa pag-aayos, na nagtatampok ng mabilis na pag-install at mataas na katumpakan ng pagpoposisyon.

  5.2 Pangunahing Pamantayan sa Pagpili

     • Priyoridad sa Limitasyon sa Space: Pumili ng CRQ2 ultra-thin series para sa vertical height na limitadong mga sitwasyon; piliin ang serye ng MSQ/HRQ para sa sapat na espasyo sa pag-install.

     • Precision at Backlash Demand: Rack & pinion CRQ2 para sa zero-backlash high-precision positioning; vane-type na CRB2 para sa murang malaking anggulo na light-load rotation.

     • Pagkumpirma ng Swing Angle: Karaniwang 90°/180° para sa kumbensyonal na pag-flip/pagposisyon; 360° extended type para sa full-circle rotation working conditions.

     • Pagtutugma ng Buffer: Piliin ang C air buffer para sa high-speed at medium-heavy load operation; ang karaniwang buffer ng goma ay nakakatugon sa mga pangangailangan sa mababang bilis ng pagkarga ng liwanag.

     • Signal Feedback Demand: Pumili ng CDRQ2 magnetic ring version para sa PLC position detection at automated linkage control; CRQ2 non-magnetic na bersyon para sa simpleng rotary motion na walang signal na feedback.

6. Mga Karaniwang Sitwasyon sa Aplikasyon

     • 3C at Industriya ng Electronics: Pag-flip ng PCB board, pag-uuri ng chip, maliit na pag-ikot ng fixture at precision na pagpoposisyon ng bahagi.

     • Packaging at Printing Equipment: Label swinging, box sealing positioning, baffle deflection at tuluy-tuloy na pagpapalit ng direksyon ng linya ng packaging.

     • Mga Compact Automation Station: Miniature valve switching, precise indexing positioning at rotary operation sa makitid na espasyo ng kagamitan.

     • Medikal at Precision na Makinarya: Maliit na manipulator rotation, precision medical accessory flipping at mini automated rotary platform.

7. Talahanayan ng Paghahambing ng CRQ2B vs CDRQ2B

Isang Buod ng Pangungusap

     Ang ultra-thin zero-backlash rotary cylinder ng serye ng SOLH CRQ2 ay nagtatampok ng flat integrated flange na disenyo, multi-angle adjustable rotation at space-saving installation, na nagbibigay ng high-precision, stable at compact na rotary solution para sa light & medium-duty narrow-space automated flipping at indexing stations.
