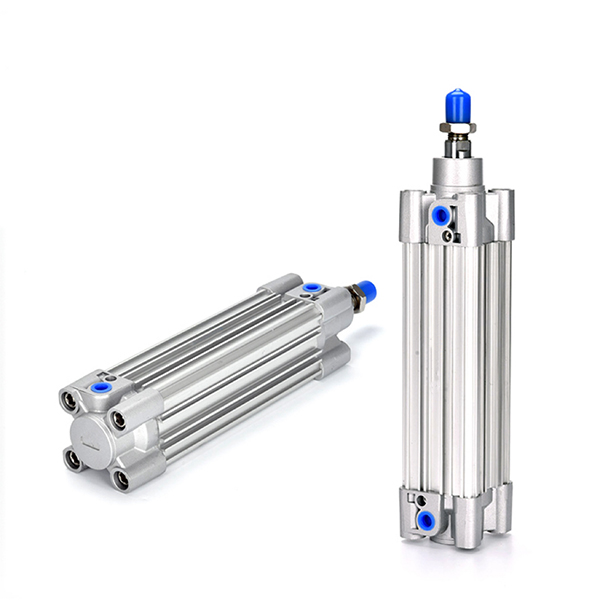

Serye ng CP96S ISO15552 Standard Pneumatic Cylinder (Dual Heavy-Duty Cushion)

Brand: SOLH ng Richge Technology

Pangkalahatang-ideya ng Produkto

     Sumusunod ang SOLH CP96S series tie rod cylinder sa ISO15552 / VDMA24562 international standard. Gumagamit ng aluminum profile barrel na nilagyan ng dual cushion system (adjustable air cushion + rubber buffer pad). Nagtatampok ng mababang ingay, mataas na tigas, na angkop para sa high-speed, high-frequency reciprocating at long-stroke heavy-duty automation application. Direktang mekanikal na pagpapalitan sa orihinal na serye ng CP96S.

Pangunahing Istruktura at Mga Tampok ng Disenyo

   1. Structure: Profile barrel na may built-in na tie rods, 15% na mas magaan kaysa sa tradisyonal na tie rod cylinders. Ang dual cushion ay lubos na sumisipsip ng epekto sa dulo at binabawasan ang ingay ng operasyon.

   2. Material: Hard anodized aluminum barrel, high-strength end caps, hard chrome plated piston rod. Wear-resistant at mahabang buhay ng serbisyo.

   3. Mga Variant ng Operasyon

     -- CP96S: Single rod double acting standard na modelo

     -- CP96SD (suffix W): Double rod double acting, mahusay na anti-torsion performance

     -- Suffix -S: Built-in na magnetic ring para sa magnetic switch

   4. Cushion System: Air cushion + rubber composite buffer, perpekto para sa 50~1000mm/s high-speed cycling.

   5. Mataas na Rigidity: Precision machined end caps, maliit na piston rod deflection, malakas na offset load resistance.

   6. Sensor Groove: Mga nakalaan na slot para sa M9B, A93 series magnetic switch.

   7. Pagpapalitan: ISO15552 standard na dimensyon, tugma sa SE, SAI, DNC series accessories.

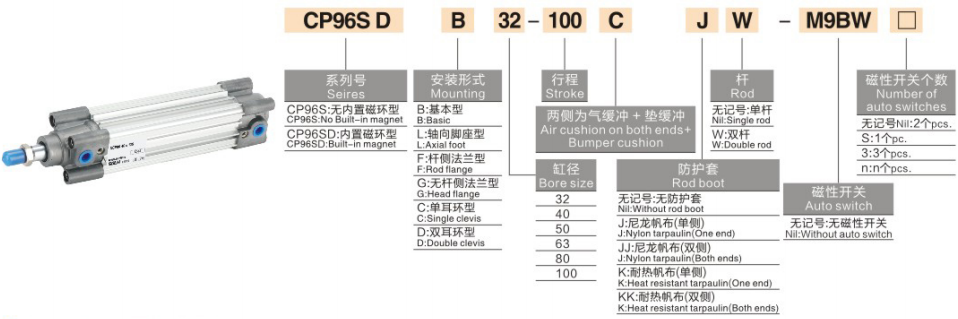

Kumpletuhin ang Model Coding Rule

   1. Halimbawa ng Modelo：CP96SB40-100W-S

   2. Mga Halimbawa ng Standard Order

     -- CP96SB50-200-S: Bore50, stroke200, single rod, basic type na may magnet

     -- CP96SF63-150W: Bore63, stroke150, double rod, rod side flange mount

Mga Pangunahing Teknikal na Pagtutukoy

Theoretical Thrust & Pull Force @0.5MPa (Single Rod, Unit:N)

Mga Uri ng Pag-mount at Mga Derivative na Modelo

   1. Mga Pagpipilian sa Pag-mount

     -- Basic, foot mount, front/rear flange, single/double clevis.

   2. Pangunahing Derivative Series

     -- CP96S / CP96SD: Single rod at double rod na modelo

     -- CP96SK: Naka-customize na silindro ng mataas na temperatura

     -- CP96SR: Hindi kinakalawang na asero na piston rod para sa light corrosion na kapaligiran

3-Step na Mabilis na Gabay sa Pagpili

   1. Bore selection: Kalkulahin ang kinakailangang thrust, reserba ang ≥50% safety margin; unahin ang CP96S para sa mataas na bilis at mababang pangangailangan ng ingay.

   2. Stroke confirmation: Magdagdag ng 10~20mm safety margin; max standard stroke 800mm, customized hanggang 2000mm.

   3. Pagtutugma ng configuration

     -- Position feedback: Pumili -S magnet model na may M9B/A93 magnetic switch;

     -- Pag-mount: L foot mount para sa pahalang na mabigat na karga; F flange para sa patayong pag-install;

     -- Espesyal na kapaligiran: Piliin ang CP96SK para sa mataas na temperatura, CP96SR para sa kinakaing unti-unti na kondisyon.

Isang Buod ng Pangungusap

     SOLH CP96S ISO15552 tie rod cylinder na nilagyan ng dual air & rubber cushion, high speed low noise, malakas na anti-offset load capacity, ideal heavy-duty linear actuator para sa high-frequency export automation equipment.
