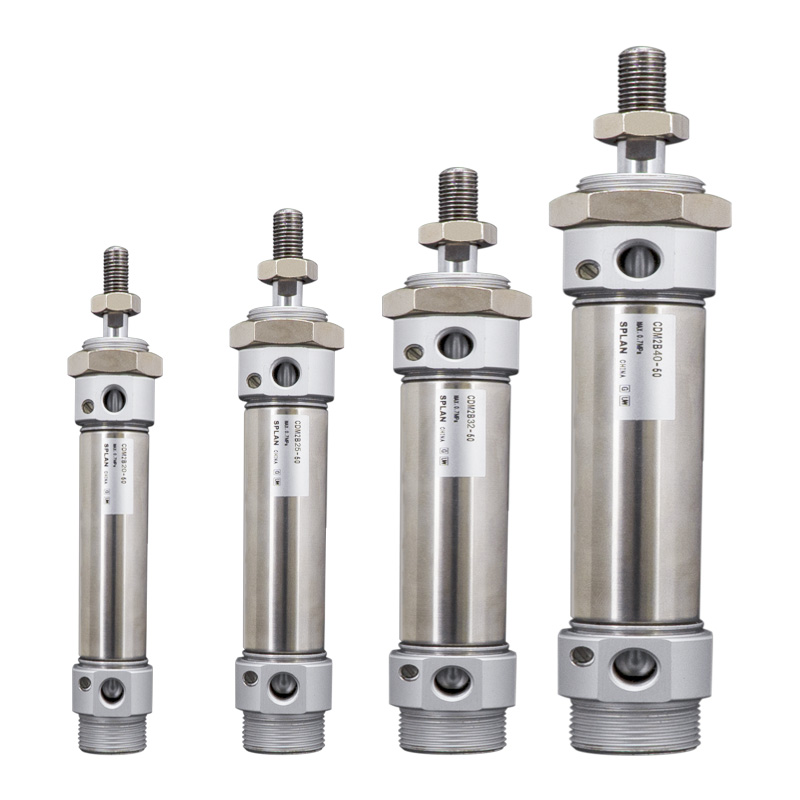

CM2 / CDM2 Series Stainless Steel Mini Cylinder (Doble / Single Acting)

Brand: SOLH ng Richge Technology

Pangkalahatang-ideya ng Produkto

     Ang SOLH CM2 / CDM2 ay JIS B 8356 standard round stainless steel cylinders, bore size φ20/25/32/40mm. Nakaposisyon ang pagganap sa pagitan ng mga micro mini cylinder at karaniwang cylinder. Mga pangunahing bentahe: paglaban sa kaagnasan, mahabang buhay ng serbisyo, sari-sari na mga opsyon sa pag-mount, compact medium thrust output. Malawakang pinagtibay para sa pagkain, parmasyutiko, electronics, packaging at malinis na automation na mga istasyon ng medium-load.

Pangunahing Istruktura at Mga Tampok ng Disenyo

   1. Pamantayan: Sumusunod sa JIS B 8356, bilog na katawan na may mga unibersal na sukat sa pag-mount.

   2. Material: 304 stainless steel barrel, piston rod at end caps, kalawang-proof, lumalaban sa mahalumigmig, mahinang acid, mahinang alkali at malinis na kapaligiran.

   3. Structure: End caps na naka-lock ng mga thread, tuwid na bilog na outline, mataas na mekanikal na lakas at madaling pagpapanatili.

   4. Mga Variant ng Operasyon

     -- CM2B Double Acting: Air supply sa magkabilang dulo, pinakasikat na karaniwang modelo

     -- CM2S / CM2T Single Acting: S=Spring return; T=Spring extend, awtomatikong pag-reset pagkatapos ng air cut-off

     -- CM2W Double Rod: Rod extended sa magkabilang panig, kasabay na paggalaw, epektibong paglalakbay nadoble

     -- CM2K Non-Rotating Rod: Hexagonal piston rod, anti-twist para sa tumpak na pagpoposisyon

   5. Cushion: Karaniwang rubber cushion; air cushion (suffix A) opsyonal para mabawasan ang impact ingay sa ilalim ng mataas na bilis.

   6. Sealing: Low-friction bidirectional seal na may oil reservoir groove. Mababang panimulang presyon, walang langis na operasyon, buhay ng serbisyo ≥8 milyong cycle.

   7. Position Detection: CDM2 version na nilagyan ng built-in magnetic ring, compatible sa M9B/A93/Z73 magnetic switch para sa piston position feedback.

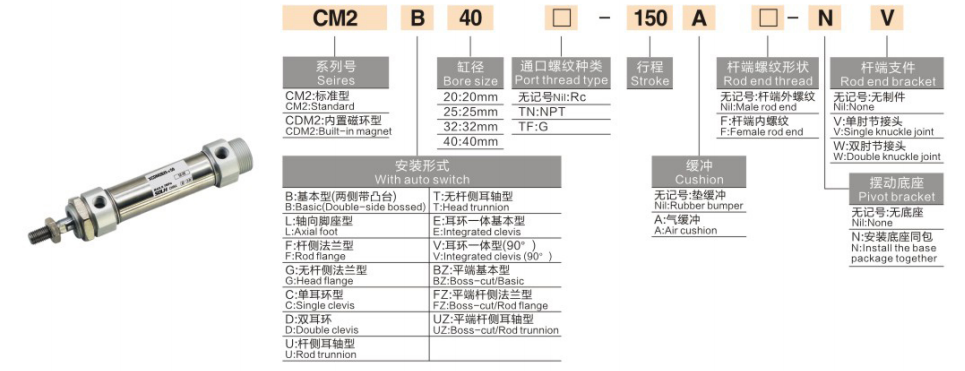

Kumpletuhin ang Model Coding Rule

   1. Halimbawa ng Modelo：CDM2B20-100A-B

   2. Mga Halimbawa ng Sanggunian sa Standard Order

     -- CDM2B25-50-B：Bore25, stroke50, double acting, built-in magnet, rubber cushion

     -- CDM2S32-75-B：Bore32, stroke75, single acting spring return

     -- CDM2K40-100-B：Bore40, stroke100, hindi umiikot na hexagonal piston rod

Pangkalahatang Core na Teknikal na Pagtutukoy

Theoretical Thrust & Pull Force @0.5MPa (Single Rod, Unit:N)

   1. Double Acting CM2B

   2. Single Acting CM2S (Spring Return @0.5MPa)

Mga Mounting Form at Derivative na Modelo

   1. Mga Pagpipilian sa Pag-mount

     -- B Pangunahing Uri: Direktang pag-install sa pamamagitan ng mga end cap thread (pinakakaraniwan)

     -- L Foot Mount: Axial foot bracket fixing

     -- F/G Flange: Rod-side flange /head-side flange

     -- C/D Clevis: Single clevis /double clevis

     -- E Trunnion: Head-side trunnion para sa swing motion

   3. Pangunahing Derivative Series

     -- CDM2B: Standard double acting na may built-in na magnet

     -- CDM2S/T: Single acting spring return / spring extend

     -- CDM2W: Double rod double acting

     -- CDM2K: Hindi umiikot na hexagonal piston rod

     -- CDM2R: Slim direct mount na bersyon para sa limitadong axial space

3-Step na Mabilis na Gabay sa Pagpili

   1. Pagpili ng bore: Kalkulahin ang kinakailangang thrust at pahalang na pagkarga, magreserba ng ≥50% margin sa kaligtasan; piliin ang CM2 para sa mga medium-load na application.

   2. Stroke confirmation: Magdagdag ng 10~20mm extra travel margin; Max stroke: double acting ≤300mm, single acting ≤100mm.

   3. Pagtutugma ng configuration

     -- Operasyon: Double acting → B; single acting spring return → S; anti-twist na kinakailangan → K

     -- Cushion: Magdagdag ng suffix A (air cushion) para sa high-speed reciprocating motion

     -- Position feedback: Pumili ng CDM2 magnet na gamit ang modelo, tumugma sa M9B/A93 magnetic switch

Isang Buod ng Pangungusap

     Ang standard na stainless steel na round pneumatic cylinder ng SOLH CM2/CDM2 JIS ay ganap na mapapalitan ng imported na CM2 series, available sa double acting, single acting, double rod at non-rotating rod variant, maramihang mounting option, ideal medium-thrust linear actuator para sa food, medical, electronics at packaging clean automation equipment.
