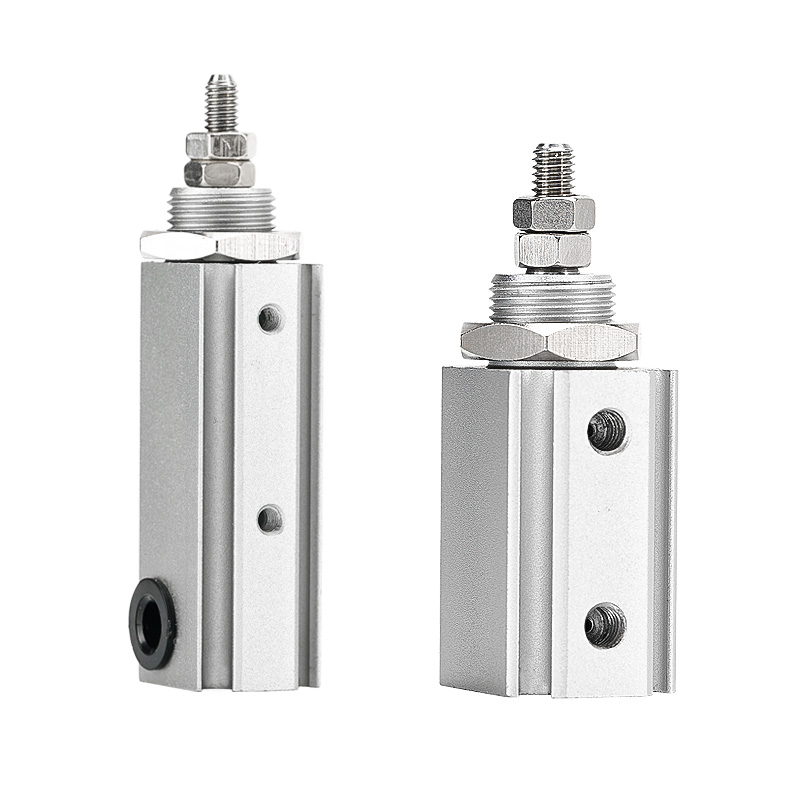

CJP2 Series Pin Cylinder (Double Acting)

CJP2 Series Double Acting Pin Cylinder (Compact Micro Cylinder)

Brand: SOLH ng Richge Technology

Pangkalahatang-ideya ng Produkto

     Ang serye ng SOLH CJP2 ay compact double acting pin cylinder. Mga pangunahing bentahe: ultra-maikling katawan, magaan na istraktura, matatag na bidirectional thrust at maaasahang high-frequency na operasyon. Idinisenyo para sa bidirectional precision push-pull na paggalaw sa loob ng limitadong espasyo, medium micro load at high-cycle na automated na mga istasyon. Ito ang pangunahing modelo para sa micro bidirectional linear na mga application sa pagmamaneho.

Pangunahing Istruktura at Mga Tampok ng Disenyo

     -- Drive Mode: Double acting (air supply para sa parehong extend at retract stroke). Bore range: Ø4 / 6 / 10 / 16mm, sumasaklaw sa micro hanggang sa maliliit na payload.

     -- Istraktura: Extruded aluminum body (na-upgrade mula sa tradisyonal na brass na bersyon), 55%~65% mas magaan ang timbang. Nilagyan ng rubber cushions sa magkabilang dulo para mabawasan ang impact at ingay.

     -- Versatile Mounting: 6 mounting configurations available: basic type, panel mount, flange mount, foot mount, trunnion mount at clevis mount para sa multi-orientation installation.

     -- Compatibility ng Sensor: Lahat ng mga pagtutukoy na binuo gamit ang magnetic ring, sumusuporta sa pag-install ng dalawang magnetic switch, kabilang ang minimal na Ø4 bore at 5mm stroke na walang dagdag na bracket.

     -- Material at Sealing: Hard anodized aluminum + NBR seal, walang langis na operasyon, angkop para sa malinis o bahagyang mamantika na kapaligiran. Buhay ng mekanikal na serbisyo ≥3 milyong mga cycle.

Kumpletuhin ang Model Coding Rule

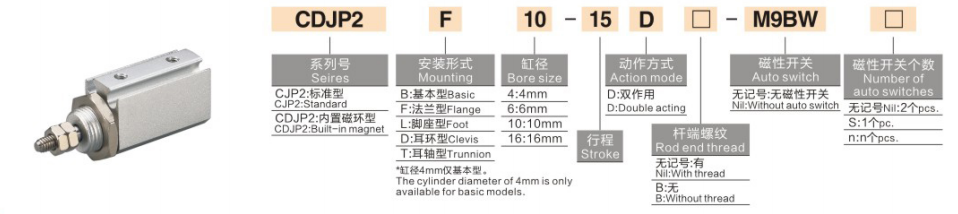

  1. Halimbawa ng Modelo：CDJP2B10-15D-M9B

   2. Mga Halimbawa ng Sanggunian sa Standard Order

     -- CJP2B6-20D：Bore 6, stroke 20, double acting basic type, walang magnetic ring

     -- CDJP2F4-10D：Bore 4, stroke 10, panel mount, built-in na magnetic ring

     -- CDJP2B16-30D-2M9B：Bore 16, stroke 30, basic type, nilagyan ng dalawang M9B switch

Pangkalahatang Core na Teknikal na Detalye (@0.5MPa, Double Acting)

Mga Pangunahing Kalamangan sa Competitive

   1. Ultra-short magaan na katawan

     -- Ang kabuuang haba ay pinaikli ng 6~9.5mm kumpara sa legacy na modelo ng CJP, nabawasan ang timbang ng 55%~65%, perpekto para sa sobrang limitadong layout ng pag-install.

   2. Matatag na bidirectional na output

     -- Double acting na disenyo nang walang return spring. Ang bidirectional thrust ay 30%~50% na mas mataas kaysa sa katumbas na single acting cylinders, na angkop para sa 100g ~ 5kg payloads.

   3. Mataas na dalas at mababang ingay na operasyon

     -- Rubber cushion + low-friction sealing. Operating speed 50~500mm/s, stable sa itaas 200cpm, impact ingay ≤60dB.

   4. Maramihang pag-mount at buong magnetic ring standard

     -- 6 na mga mounting form ay umaangkop sa kumplikadong layout ng tooling. Ang magnetic ring na nilagyan para sa lahat ng laki, kahit na ang minimal na Ø4 bore ay sumusuporta sa dalawahang magnetic switch para sa maginhawang pagsubaybay sa posisyon.

   5. Walang langis na disenyo at mahabang buhay ng serbisyo

     -- Tugma sa malinis na mga linya ng produksyon. Ang pinatigas na katawan ng aluminyo at mga seal na lumalaban sa pagsusuot ay nagsisiguro ng matatag na operasyon sa ≥3 milyong mga cycle.

Mga Opsyon sa Pag-mount at Karaniwang Industrial Application

    1. Mounting Forms

     -- Pangunahing Uri (B): Tapusin ang panlabas na thread axial fixing para sa tuwid na push-pull

     -- Uri ng Panel (F): Naka-embed ang katawan sa panel ng kagamitan para sa sobrang manipis na layout

     -- Uri ng Flange (L): Pag-aayos ng flange sa gilid ng baras para sa mga aplikasyon ng patayong pagkarga

     -- Uri ng Paa (T): Bottom foot mount para sa pahalang na lateral push-pull

   2. Mga Karaniwang Sitwasyon ng Aplikasyon

     -- 3C Electronics: Micro component gripping, chip ejection, button durability test, miniature jig driving

     -- Precision Equipment: Micro valve switching, fiber positioning, instrument fine adjustment, miniature slider actuation

     -- Pangkalahatang Automation: High-frequency loading/unloading, pagbabalat ng label, short-stroke workpiece transfer

     -- Mga Medical Device: Maliit na instrumentong teleskopiko na paggalaw, micro fluid propulsion, precision positioning assemblies

Paghahambing ng Pinili: CJP2 VS CJ1 VS CJP Micro Cylinders

3-Step na Mabilis na Gabay sa Pagpili

   1. Bore selection batay sa payload

     -- Ø4 ≤0.5kg；Ø6=0.5~1kg；Ø10=1~3kg；Ø16=3~5kg. Reserve ≥30% safety margin.

  2. Pagkumpirma ng stroke

     -- Pumili ng stroke ayon sa kinakailangang paglalakbay; unahin ang mas maiikling stroke para sa matatag na high-frequency na pagbibisikleta.

   3. Pagtutugma ng configuration

     -- Position closed-loop control: Magbigay ng dalawang M9B magnetic switch para sa bidirectional na feedback sa posisyon.

     -- Layout ng pag-install: Uri ng panel (F) para sa naka-embed na kagamitan; pangunahing uri (B) para sa axial threaded assembly.

Isang Buod ng Pangungusap

     Ang SOLH CJP2 compact double acting pin pneumatic cylinder ay nagtatampok ng ultra-short lightweight body, bidirectional stable thrust, rubber cushion at 6 mounting variant; CDJP2 version built-in magnetic ring compatible sa M9 series switches, ideal micro linear actuator para sa bidirectional short-stroke push-pull task sa 3C, precision instruments at medical automation equipment.
