CJ2K Series Stainless Steel Mini Cylinder｜Hindi Umiikot na Uri ng Rod

Brand: SOLH ng Richge Technology

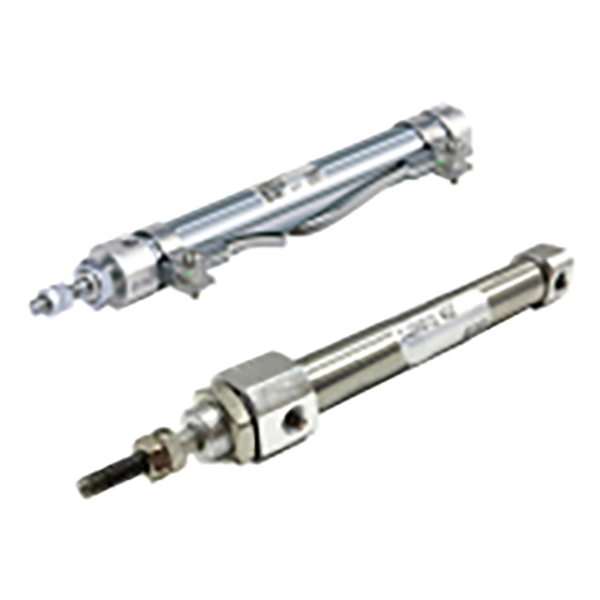

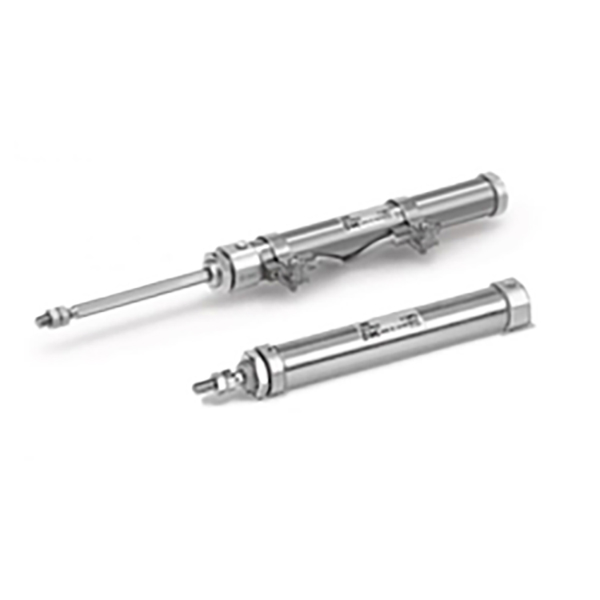

Pangkalahatang-ideya ng Produkto

     Ang serye ng SOLH CJ2K ay non-rotating rod stainless steel mini cylinder, na nagmula sa CJ2 mini cylinder family. Core feature: Hexagonal anti-rotation piston rod na isinama sa internal guide structure para maiwasan ang pag-ikot ng piston rod sa panahon ng extension at retraction. Tamang-tama para sa mga istasyon ng katumpakan kung saan dapat mapanatili ng end fixture ang nakapirming angular na posisyon. Pinagtibay ang 304 stainless steel barrel, compact at magaan. Sinusuportahan ang tatlong mga mode ng operasyon: double acting, single acting spring return, single acting spring extend. Mga laki ng butas: Φ10, Φ16. Ganap na dimensional na mapagpalit sa na-import na orihinal na CJ2K. Opsyonal na built-in na magnetic ring na tugma sa M9BW magnetic switch. Malawakang pinagtibay sa maliit na automation, 3C equipment, precision tooling at jig pushing application.

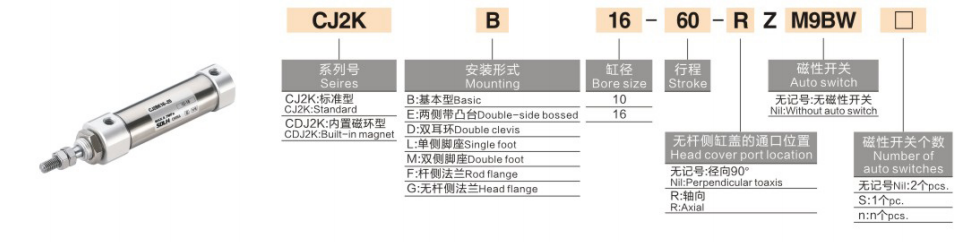

Kumpletuhin ang Paliwanag ng Model Coding

   1. Halimbawa ng Modelo：CJ2KB10-30SZ-M9BW-B

   2. Halimbawa ng Pag-order

    CJ2KB10-30SZ-M9BW

     -- Non-rotating mini cylinder, basic mounting, bore 10, stroke 30, single acting spring return, built-in magnetic ring, nilagyan ng M9BW magnetic switch.

Core Structure at Performance Advantages

   1. Hexagonal piston rod mechanical anti-rotation (Core Advantage)

     -- Hexagonal cross-section piston rod na tumugma sa front guide bushing upang paghigpitan ang circumferential rotation.

     -- Katumpakan laban sa pag-ikot: Φ10 ≤ ±1.5°; Φ16 ≤ ±1°.

     --  ✅ Lutasin ang mga problema sa pagpapalihis na dulot ng libreng pamamaluktot ng ordinaryong round piston rod sa panahon ng reciprocation.

   2. 304 stainless steel barrel, compact slim outline

     -- paglaban sa kalawang at pagganap na hindi moisture; ang cylindrical na istraktura ay nakakatipid ng espasyo sa pag-install sa loob ng mga compact equipment cabinet.

   3. Maramihang mga mode ng operasyon na magagamit

     -- Double acting: Air supply sa magkabilang panig, stable thrust, mas gusto para sa tuluy-tuloy na mass production

     -- S Spring return: I-extend kapag na-energize, auto retract pagkatapos ng power loss

     -- T Spring extend: Bawiin kapag na-energize, auto extend pagkatapos ng pagkawala ng kuryente upang matugunan ang mga kinakailangan sa pag-reset ng kaligtasan

   4. Iba't ibang mga opsyon sa pag-mount

     -- Basic na uri, foot mount L, flange F, double clevis D. Sinusuportahan ang vertical, horizontal at inverted assembly.

   5. Walang langis na operasyon

     -- Pre-coated long-lasting grease sa loob, compatible sa dry oil-free compressed air para sa stable na pangmatagalang operasyon.

   6. Opsyonal na magnetic position detection

     -- Z version na nilagyan ng built-in magnet, makipagtulungan sa M9BW switch para magpadala ng extend/retract in-place signal sa PLC para sa awtomatikong interlock control.

   7. Karaniwang rubber cushion

     -- Built-in na rubber cushion pad sa magkabilang dulo upang masipsip ang epekto ng piston at mabawasan ang ingay sa pagpapatakbo.

Mga Karaniwang Teknikal na Pagtutukoy

   1. Theoretical Output Thrust @0.5MPa (N)

Paghahambing ng Pinili: CJ2K Non-Rotating VS Standard CJ2 Round Rod

    1. ✅ Mas gusto ang CJ2K sa ilalim ng mga kondisyong ito sa pagtatrabaho

     -- Flat jigs, shift forks o positioning pins na naka-mount sa rod end, ipinagbabawal ang pagpapalihis ng load;

     -- Maliit na tool sa pag-index, pagtutulak ng mga workpiece sa loob ng mga uka ng gabay;

     -- Linear feed ng camera at inspeksyon fixtures na nangangailangan ng pare-pareho anggulo;

     -- Ang mga flat clamp na konektado sa piston rod, ang pamamaluktot ay magdudulot ng pag-jamming ng materyal o pagkabigo sa pagpoposisyon.

   2. ❌ Mga karaniwang CJ2 na katanggap-tanggap na mga sitwasyon

     -- Simpleng ejection, pushing round workpieces, walang angular restriction sa load, cost priority.

3-Step na Gabay sa Pagpili

   1. Kumpirmahin ang anti-twist na kinakailangan

     -- Flat/square fixture na may positioning groove → Dapat pumili ng CJ2K na hindi umiikot na bersyon.

   2. Piliin ang mode ng pagpapatakbo

     -- Patuloy na reciprocating at maximum thrust → Double acting (walang S/T suffix)

     -- I-extend gamit ang hangin, auto retract pagkatapos ng shutdown → S spring return

     -- Bawiin gamit ang hangin, auto eject pagkatapos ng shutdown → T spring extend

   3. I-configure ang sensor at mounting

     -- Kinakailangan ang feedback sa posisyon ng PLC: Magdagdag ng suffix Z (built-in magnet) + M9BW magnetic switch

     -- Pagpipilian sa pag-mount: Flange F para sa pag-install ng dulo ng mukha; Paa L para sa side frame mounting; Double clevis D para sa hinged swing motion

Mga Karaniwang Sitwasyon ng Application

     -- 3C Automation: PCB flat jig pushing, pagpoposisyon ng connector sa mga slot

     -- Optical Inspection Equipment: Camera linear feeding na may fixed detection angle

     -- Maliit na Tooling & Fixtures: Flat workpiece ejection, material feeding sa guide slots

     -- Packaging Machinery: Flat carton positioning, maliit na label na nagtutulak

     -- Laboratory automation at humid workshop (stainless steel anti-rust barrel)

Standard Pneumatic Circuit Reference

   1. Double Acting Push Circuit

     -- AFC Air Filter Regulator Lubricator → 4V210-06 5/2 Solenoid Valve → PU4 Tubing → CJ2KB16-60Z-M9BW

   2. Single Acting Spring Reset Circuit

     -- AR Pressure Regulator → 3V210 3/2 Solenoid Valve → CJ2KB10-30SZ

Mga Pag-iingat para sa Paggamit

     -- Iwasan ang labis na radial side load sa piston rod. Pinapabilis ng lateral force ang pagkasuot ng guide bushing at binabawasan ang katumpakan ng anti-rotation.

     -- I-install ang end load nang coaxially upang mabawasan ang torsion moment.

     -- I-install ang AF air filter upstream upang maiwasan ang dust jamming sa guide assembly.

     -- Iwasan ang pangmatagalang high-speed na operasyon sa ilalim ng buong 0.7MPa pressure; gamitin nang buo ang rubber cushion.

     -- Nako-customize na bersyon ng fluorine rubber seal para sa malakas na acid at alkali corrosive na kapaligiran.

Isang Buod ng Pangungusap

     Ang SOLH CJ2K stainless steel non-rotating hexagonal rod mini cylinder ay nagbibigay ng tumpak na anti-twist linear motion, available sa double/single acting variant na may maraming mounting styles, compatible sa M9BW magnetic switch, perpektong actuator para sa 3C testing, optical inspection at precision jig positioning stations kung saan angular deviation ay ipinagbabawal.
