CG3 Series Ultra-Short Lightweight Cylinder | New-Generation Compact High-Speed ​​Pneumatic Cylinder

Brand: SOLH ng Richge Technology

1. Pangkalahatang-ideya ng Produkto at Mga Pangunahing Tampok na Structural

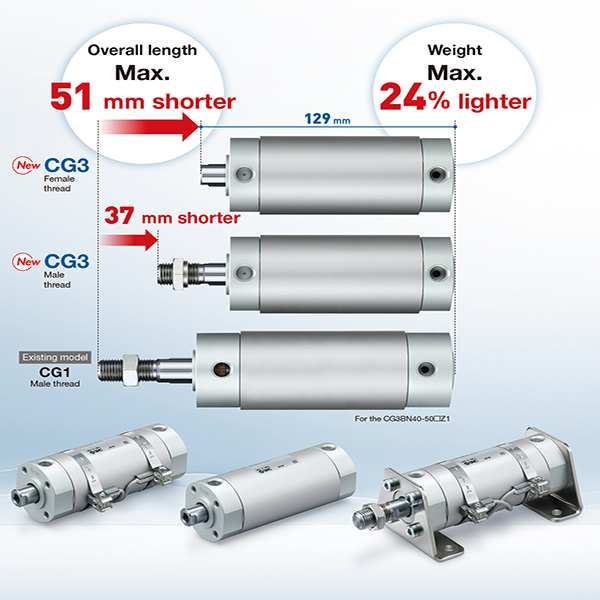

     Ang serye ng SOLH CG3/CDG3 ay isang bagong henerasyong ultra-short aluminum alloy lightweight pneumatic cylinder, na nagsisilbing direktang pag-upgrade at kapalit para sa tradisyonal na serye ng CG1. Sinasaklaw nito ang malawak na hanay ng bore mula φ20 hanggang φ100mm, na may maximum na kabuuang pagbabawas ng haba na 51mm at 24% na pagbabawas ng timbang kumpara sa CG1. Nagtatampok ng ultra-compact body, ultra-light weight, high-speed low-noise operation at oil-free maintenance-free na disenyo, ito ay ganap na akma para sa medium at light-load, long-stroke, high-frequency operating at space-limited na mga sitwasyon, malawakang inilapat sa mga automated production lines, electronic equipment, packaging machinery at light industrial automation system.

  1.1 Pamantayan sa Industriya at Malakas na Pagpapalitan

     Binuo batay sa bagong henerasyong SMC short-type round cylinder standard, ipinagmamalaki ng serye ng CG3 ang mahusay na mounting interchangeability sa lumang serye ng CG1 habang nakakamit ang mas compact na pangkalahatang mga dimensyon, epektibong nag-a-upgrade ng lumang kagamitan at nag-o-optimize ng mechanical space layout nang walang kumplikadong structural modification.

  1.2 Premium Magaang Materyal na Istraktura

     Gumagamit ng mataas na lakas na aluminyo na haluang metal para sa cylinder tube at mga takip sa dulo, na ipinares sa hard-chromed piston rod. Binabawasan ng na-optimize na formula ng materyal ang kabuuang timbang ng 24% kumpara sa CG1, na nagtatampok ng mataas na lakas ng istruktura, mahusay na pag-alis ng init at malakas na paglaban sa pagpapapangit, na tinitiyak ang matatag na pangmatagalang operasyon na may mataas na dalas.

  1.3 Pinagsamang Compact Structure at Flexible Piping

     Ang pinagsamang cylinder tube at end cover structure na may thread locking design ay pinapasimple ang disassembly, assembly at daily maintenance. Ang makabagong 4-way na layout ng piping (90° interval) ay nagbibigay ng napakataas na kalayaan para sa pag-install at piping, paglutas sa bottleneck ng pag-install ng makitid na espasyo ng kagamitan at pagsuporta sa sari-saring mekanikal na layout ng mga scheme.

  1.4 Iba't ibang Uri ng Paggalaw para sa Buong Saklaw ng Scenario

     • Double Acting (CG3B): Dual-end air intake reciprocating motion, ang pinaka-unibersal na uri ng standard para sa conventional automated linear driving.

     • Single Acting (CG3S/T): S = Spring return, T = Spring extend; awtomatikong pag-reset pagkatapos ng pagkawala ng kuryente para sa mga senaryo ng pag-interlock sa kaligtasan at pag-reset ng emergency.

     • Double Rod (CG3W): Dual-end rod synchronous movement, nadoble ang epektibong stroke at mahusay na torsion resistance para sa mga espesyal na linkage at mga mekanismo sa pagpoposisyon.

     • Non-Rotating Rod (CG3K): Hexagonal anti-torsion piston rod, zero rotation sa panahon ng operasyon upang magarantiya ang high-precision na paulit-ulit na pagpoposisyon.

  1.5 Na-optimize na Buffer at High-End Sealing System

     Standard high-elasticity rubber buffer (N) para sa basic shock absorption at pagbabawas ng ingay; opsyonal na A-type na air buffer para sa mataas na bilis ng madalas na operasyon upang maalis ang epekto sa dulo at pahabain ang buhay ng serbisyo. Nilagyan ng low-friction composite sealing ring at built-in na oil storage groove, nagtatampok ang cylinder ng napakababang panimulang pressure, stable na operasyon at walang langis na maintenance performance, na may tagal ng serbisyo na mahigit 8 milyong cycle.

  1.6 Intelligent Induction Configuration

     Ang modelong CDG3 ay may kasamang built-in na magnetic ring, tugma sa M9B/A93/Z73 series magnetic switch para sa real-time na pagtukoy ng posisyon ng piston at awtomatikong kontrol ng linkage ng signal ng PLC; Ang CG3 non-magnetic na bersyon ay naaangkop para sa simpleng cyclic motion na walang mga kinakailangan sa pagtukoy ng posisyon.

2. Kumpletuhin ang Mga Panuntunan sa Pagpapangalan ng Modelo at Mga Halimbawa ng Order

 1. Karaniwang Istruktura ng Modelo: CDG3BN25-100Z

  2. Mga Halimbawa ng Standard Order

     • Magnetic Double Acting Female Thread Model: CDG3BN32-200Z (φ32 bore, 200mm stroke, magnetic equipped, female rod end thread)

     • Magnetic Single Acting Spring Return Model: CDG3S40-100Z (φ40 bore, 100mm stroke, single acting spring reset, magnetic equipped)

     • Magnetic Non-Rotating Precision Model: CDG3K50-150Z (φ50 bore, 150mm stroke, hexagonal anti-torsion rod)

3. Mga Pangunahing Teknikal na Parameter (Pamantayang Uri)

4. 0.5MPa Theoretical Thrust & Tension Data

  4.1 Double Acting (CG3B) Thrust & Tension Table

  4.2 Single Acting (CG3S Spring Return) Performance Table

5. Mga Uri ng Pag-mount at Mga Derivative na Modelo

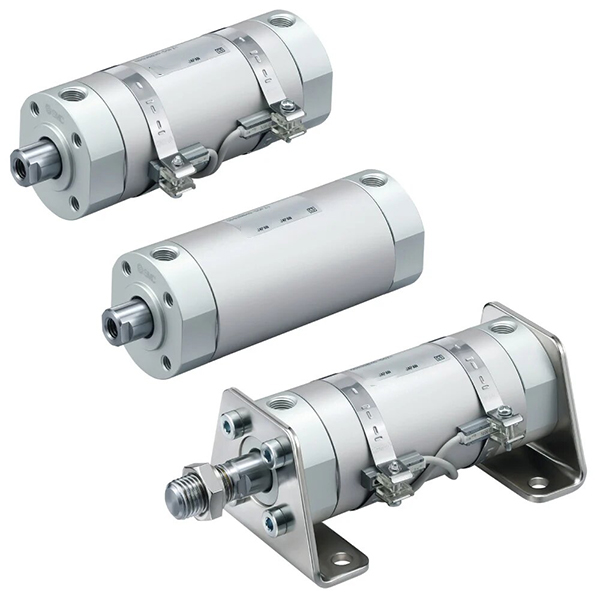

 5.1 Iba't-ibang Pamamaraan sa Pag-mount ng Universal

     • B Pangunahing Uri: Direktang pag-install sa pamamagitan ng mga end cover thread, ang pinaka-unibersal at cost-effective na paraan ng pag-mount para sa karaniwang linear na pagmamaneho.

     • L Paa Mount: Naayos sa pamamagitan ng axial foot bracket, espesyal na idinisenyo para sa lateral installation at horizontal fixing scenario.

     • F/G Flange Mount: Rod-side / rod-less side flange flat mounting para sa vertical fixed positioning at heavy-load stabilization.

     • C/D Clevis Mount: Single clevis / double clevis connection, na angkop para sa swinging at linkage mechanical structures.

     • E Trunnion Mount: Pag-install ng rod-less side trunnion, mainam para sa flipping at swinging working conditions.

  5.2 Core Derivative Series

     • CDG3B: Magnetic double acting type (standard mainstream model)

     • CDG3S/T: Magnetic na single acting type (spring return / spring extend)

     • CDG3W: Magnetic double rod double acting type

     • CDG3K: Magnetic na hindi umiikot na hexagonal rod na uri

     • CDG3R: Ultra-manipis na direktang mounting type para sa matinding espasyo-limitado na mga istasyon ng kagamitan

6. Paghahambing ng Pinili ng CG3 vs CG1

7. 3-Step na Mabilis na Gabay sa Pagpili

     1. Pinili ng Bore: Piliin ang naaangkop na laki ng bore ayon sa aktwal na timbang ng pagkarga, magreserba ng hindi bababa sa 50% na margin sa kaligtasan. Unahin ang CG3 series para sa light-load at space-constrained working conditions.

     2. Pagpili ng Stroke: Itakda ang aktwal na gumaganang stroke at 10~20mm safety margin. Sundin ang mga karaniwang tuntunin ng stroke: double acting ≤300mm, single acting ≤100mm.

     3. Functional na Configuration: Piliin ang B para sa kumbensyonal na double acting reciprocating motion; S para sa single acting spring reset na mga sitwasyong pangkaligtasan; K para sa high-precision na anti-torsion positioning. Piliin ang A-type na air buffer para sa high-speed na operasyon (>500mm/s) upang mabawasan ang epekto at ingay. Pumili ng CDG3 magnetic model na tumugma sa M9B/A93 switch para sa real-time na pagtukoy ng posisyon at awtomatikong kontrol.

Isang Buod ng Pangungusap

     Nagtatampok ang SOLH CG3 new-generation ultra-short lightweight cylinder ng ultra-compact lightweight body, high-speed low-noise operation, oil-free maintenance-free na performance at sari-saring paraan ng pag-mount, na nagbibigay ng high-cost-performance at space-saving linear motion solution para sa medium at light-load na high-frequency na automated na kagamitan.
