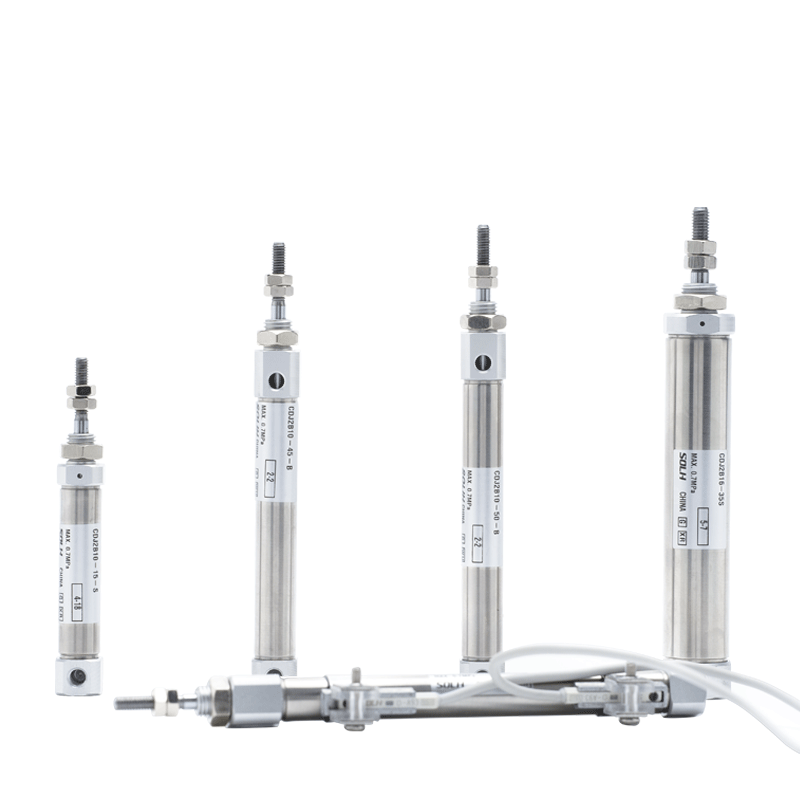

CDJ2 Series Stainless Steel Mini Cylinder ( Double / Single Acting)

Brand: SOLH ng Richge Technology

Pangkalahatang-ideya ng Produkto

     Ang serye ng SOLH CDJ2 ay magnetic-ring na nilagyan ng pen-type na hindi kinakalawang na asero na mini cylinder, na ganap na napagpapalit sa serye ng SMC CJ2. Mga laki ng butas: φ6 / 10 / 16mm. Natitirang tampok: ultra-compact na outline, magaan na konstruksyon, corrosion resistance at stable na high-speed high-frequency na operasyon. Malawakang ginagamit sa electronics, medikal, pagproseso ng pagkain at precision automation na nakakulong na mga istasyon ng espasyo; mainstream miniature linear actuator.

Pangunahing Istruktura at Mga Tampok ng Disenyo

   1. Standard Specification: Tumutugma sa SMC mini cylinder dimensional standard (non ISO standard), universal mounting dimensions sa industriya.

   2. Material: 304 stainless steel barrel at piston rod, kalawang-patunay at lumalaban sa kaagnasan, angkop para sa mahalumigmig, mahinang acid, mahinang alkali at malinis na kapaligiran ng produksyon.

   3. Istraktura: Straight round barrel, crimped end caps, tie-rod free na disenyo, napakaliit ng volume. CDJ2-16×100 lang tinatayang. 120g.

   4. Mga Variant ng Operasyon

      -- CDJ2B Double Acting: Air supply sa magkabilang dulo, unibersal na standard na modelo

      -- CDJ2E Single Acting: Spring return; CDJ2ET: Extend ng tagsibol

     -- CDJ2KB Hindi umiikot: Hexagonal piston rod para sa anti-twist at tumpak na pagpoposisyon

   5. Cushion: Karaniwang rubber cushion; air cushion (suffix Z) opsyonal para sa mga high-speed na application upang mabawasan ang epekto at ingay.

   6. Sealing: Low-friction seal na may oil reservoir groove. Mababang panimulang presyon (0.06MPa), walang langis na operasyon, buhay ng serbisyo ≥5 milyong cycle.

   7. Position Detection: Built-in na magnetic ring, tugma sa M9B / A93 / Z73 series magnetic switch para sa pagsubaybay sa posisyon ng piston.

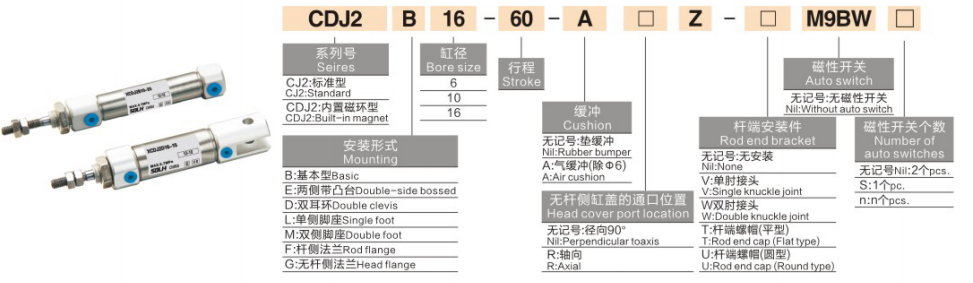

Kumpletuhin ang Model Coding Rule

   1. Halimbawa ng Modelo：CDJ2B16-50Z-B

   2. Mga Halimbawa ng Sanggunian sa Standard Order

     -- CDJ2B10-30-B：Bore10, stroke30, double acting, rubber cushion, may magnet

     -- CDJ2E6-15-B：Bore6, stroke15, single acting spring return

     -- CDJ2KB16-50-B：Bore16, stroke50, hindi umiikot na hexagonal piston rod

Pangkalahatang Core na Teknikal na Pagtutukoy

Theoretical Thrust & Pull Force @0.5MPa (Single Rod, Unit:N)

   1. Double Acting CDJ2B

   2. Single Acting CDJ2E (Spring Return @0.5MPa)

Mga Mounting Form at Derivative na Modelo

   1. Mga Kagamitan sa Pag-mount

     -- B Pangunahing uri: Direktang pag-install sa pamamagitan ng mga end cap thread (pinakalawak na ginagamit)

     -- F Flange: Rod-side / head-side flange mount

     -- L Foot bracket: Pag-aayos ng isang paa

     -- D Double clevis: Rear double clevis (φ10/16)

     -- E Boss mount: Multi-orientation mounting bosses sa mga end cap

   2. Pangunahing Derivative Series

     -- CDJ2B: Standard double acting

     -- CDJ2E: Single acting, spring retract (auto retract after air cut)

     -- CDJ2ET: Single acting, spring extend (auto extend pagkatapos ng air cut)

     -- CDJ2KB: Hindi umiikot na hexagonal piston rod

     -- CDJ2RB: Direct mount slim na bersyon nang walang mounting bosses

3-Step na Mabilis na Gabay sa Pagpili

   1. Bore selection: Kalkulahin ang kinakailangang thrust/load, reserba ang ≥50% safety margin; pumili ng mas maliit na bore para sa mas mataas na cyclic speed.

   2. Stroke confirmation: Magdagdag ng dagdag na 10~20mm margin sa epektibong paglalakbay; Max stroke: double acting 200mm, single acting 100mm.

   3. Pagtutugma ng configuration

     -- Uri ng aksyon: Double acting → B; single acting spring retract → E; anti-twist positioning → KB

     -- Cushion: High-speed operation piliin ang Z air cushion

     -- Feedback sa posisyon: Pumili ng modelong may magnet, tumugma sa M9B/A93 magnetic switch

Isang Buod ng Pangungusap

     Ang SOLH CDJ2 stainless steel pen-type mini cylinder ay maaaring palitan ng SMC CJ2, available sa double acting, single acting at non-rotating hexagonal rod variant, rubber/air cushion optional, corrosion resistant oil-free na disenyo, perpektong compact high-frequency miniature linear actuator para sa electronics, medikal at food automated na kagamitan.
