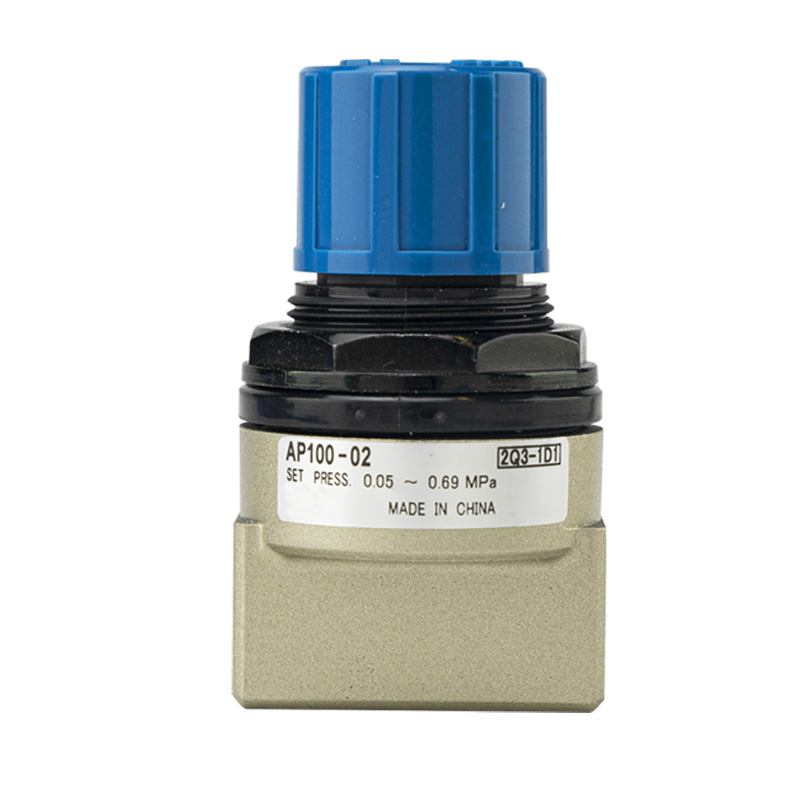

AP100 Series Compact Pressure Relief Valve

Brand:SOLH ng Richge Technology (睿其格科技)

Pagpoposisyon ng Produkto

     Ang serye ng AP100 ay isang direktang kumikilos na spring compact relief valve para sa mga miniature na pneumatic circuit. Awtomatiko itong nauubos ang labis na hangin upang patatagin ang presyon ng system kapag lumampas ang presyon sa preset na halaga. Nagtatampok ng mini size at madaling pressure tuning, nagsisilbi itong overpressure protection at upper-limit pressure control component para sa compact pneumatic equipment.

Istraktura at Prinsipyo ng Paggawa

     --Istruktura: Direktang kumikilos na spring return relief design na walang pilot control

     --Working logic Closed state: Mas mababa ang pressure ng system kaysa sa nakatakdang value Open state: Ang pressure ng system ay umabot o lumampas sa set value, nauubos ang air exhaust sa ambient Reset state: Muling nagsasara ang valve kapag bumaba ang pressure sa ibaba ng preset threshold

     --Simple mechanical assembly na binubuo ng adjustment knob, spring at spool

     --Paalala: Hindi na-certify bilang JIS standard safety valve, para lang sa pressure regulation at circuit overpressure control

Mga Pangunahing Tampok

1. Ultra-Compact Lightweight Single Unit

     Pangkalahatang dimensyon 69×40mm, netong timbang ay 0.12kg lang. Sinusuportahan ng independiyenteng disenyo ng single-body ang direktang pag-install, perpektong akma para sa makitid at naka-embed na mga layout ng kagamitan.

2. Lockable Tool-Free Adjustment Knob

     Napagtanto ng asul na tuktok na knob ang direktang setting ng presyon nang walang mga karagdagang tool. Pinipigilan ng locking structure ang hindi sinasadyang pressure shift na dulot ng vibration o misoperation para sa stable na pangmatagalang operasyon.

3. Dual Adjustable Pressure Range at High Relief Flow

     Standard model adjustable range: 0.05–0.69MPa Low-pressure na bersyon ng X201: 0.02–0.2MPa Maximum na pinapayagang working pressure ay umabot sa 1.0MPa; tinitiyak ng malaking panloob na channel ng daloy ang mabilis na paglabas ng presyon.

4. Iba't-ibang Thread Options at Flexible Mounting

     Mga available na laki ng port: 1/8"(01), 1/4"(02) Nako-customize na mga pamantayan ng thread: Rc, NPT, G thread Dalawang paraan ng pag-install: direct threaded mounting o bracket fixing Tinitiyak ng malinaw na IN/OUT marking ang unidirectional air flow installation.

5. Lumalaban sa Kaagnasan at Matatag na Pangmatagalang Buhay

     Die-cast aluminum alloy valve body na may malawak na temperatura tolerance mula -5℃ hanggang +60℃. Dinisenyo para sa tuyo na naka-compress na hangin, ang operasyong walang lubrication ay nagpapababa ng gastos sa pagpapanatili.

Talahanayan ng Teknikal na Pagtutukoy

Depinisyon ng Code ng Modelo

Halimbawa: AP100-02-B-N

     --AP100: Serye ng base ng produkto

     --01 / 02: Katugmang sukat ng port

     --B: Nilagyan ng mounting bracket; blangko = walang bracket

     --N: NPT thread; blangko = karaniwang Rc thread; F = G thread

     --Suffix X201: bersyon ng pagsasaayos ng mababang presyon

Mga Karaniwang Sitwasyon ng Application

     Cylinder buffer at end position impact shock absorption Proteksyon ng overpressure para sa downstream pressure regulator Compact jigs at maliliit na kagamitan sa automation para sa 3C, electronic at medikal na industriya Pag-lock ng upper pressure limit para sa pangkalahatang pneumatic air circuits Laboratory test at experimental pipelines na nangangailangan ng palaging pressure upper limit.

Isang Buod ng Pangungusap

     Ang AP100 independent compact relief valve ay nagsasama ng lockable knob adjustment, 0.05–0.69MPa adjustable range at direct mounting structure, na siyang pinakamainam na solusyon para sa upper pressure limit control ng mga miniature pneumatic system.
