50-VFE / 50-VPE Series Pilot Operated Explosion-Proof Solenoid Valve

Brand:SOLH ng Richge Technology

 I. Pangkalahatang-ideya ng Roduct

     Ang serye ng SOLH 50 ay isang flameproof na pilot-operated explosion-proof solenoid valve na linya ng produkto na nahahati sa dalawang pangunahing modelo:

     --50-VFE: 5/2-way na flameproof solenoid valve

     --50-VPE: 3/2-way na flameproof solenoid valve

     Ang buong serye ay certified na may Ex d Ⅱ BT4 flameproof certification, mandatoryong China Ex-CCC explosion-proof na certification at international TIIS explosion-proof na pag-apruba, na may IPX6 na hindi tinatagusan ng tubig at dustproof na rating. Ito ay angkop para sa Zone 1 at Zone 2 na nasusunog at sumasabog na mga kapaligiran ng gas, kabilang ang coating, lithium battery, kemikal, tinta, dust packaging at oil & gas supporting equipment.

     Ang lahat ng mga coil ay nagbabahagi ng pare-parehong 3.5W na pagkonsumo ng kuryente, walang lubrication na disenyo, at sumusuporta sa dalawang paraan ng pag-install: indibidwal na sinulid na mounting at multi-station manifold valve island.

Pangunahing Pagkakaiba sa pagitan ng Dalawang Modelo

     --50-VFE: Para sa bidirectional drive ng double-acting cylinders

     --50-VPE: Compatible sa vacuum negative pressure at single-acting cylinder circuits

     Ang pabahay na lumalaban sa pagsabog at mga coil ay ganap na mapapalitan sa pagitan ng dalawang modelo, habang ang mga valve air passage at manifold base ay ganap na hindi mapapalitan.

2. Pangkalahatang Explosion-Proof Standard na Mga Detalye (Naaangkop sa Parehong Modelo)

2.1: Mga Parameter ng Kaligtasan sa Pagsabog

     --Tanda ng Pagsabog: Ex d Ⅱ BT4 Gb (Max na temperatura sa ibabaw T4: 135℃); opsyonal na mababang temperatura na mga bersyon ng T5 / T6

     --Proteksyon Class: IPX6, lumalaban sa water jet splash, stable sa mahalumigmig at maalikabok na mga kapaligiran ng workshop

     --Certifications: China mandatory Ex-CCC, Japanese TIIS, IEC international explosion-proof standard, RoHS environmental compliance

     --Mapanganib na Sona: Gas explosion Zone 1, Zone 2; tugma sa ethylene, propylene, solvent ng pintura at nasusunog na alikabok na mga kapaligiran sa pagtatrabaho

     --Wiring Options: T-type na metal flameproof cable gland, L-type na flameproof socket na mga wiring box para maiwasan ang electric spark leakage

     --Mga Coil Voltage: DC24V / DC12V, AC220V / AC110V; pare-pareho ang 3.5W coil power, low heat generation para sa kaligtasan ng pagsabog

2.2 Pangkalahatang Mga Parameter ng Mekanikal

     --Working Medium: Dry clean compressed air, inert gas; available lang ang vacuum operation para sa 50-VPE

     --Lubrication: Lubrication-free, itinugma sa AFC oil-free air combination unit; Ang AC/BC oil mist triple unit ay ipinagbabawal para sa mga vacuum circuit

     --Manual na Pag-override: Push-type na manu-manong pin, lockable / non-lockable opsyonal para sa circuit testing sa ilalim ng power-off status

     --Pag-install: Maaaring i-mount ang balbula sa anumang anggulo nang walang limitasyon sa gravity

     --Max na Dalas ng Paglipat: 1Hz cycle; Oras ng pagtugon ≤45ms (nasubok sa ilalim ng 0.5MPa na karaniwang supply ng hangin)

     --Temperatura ng Pagpapatakbo: Bersyon ng T4: -10 ℃ ~ +50 ℃; T6 mababang temperatura na bersyon: -10 ℃ ~ +40 ℃ (walang panloob na icing na pinapayagan)

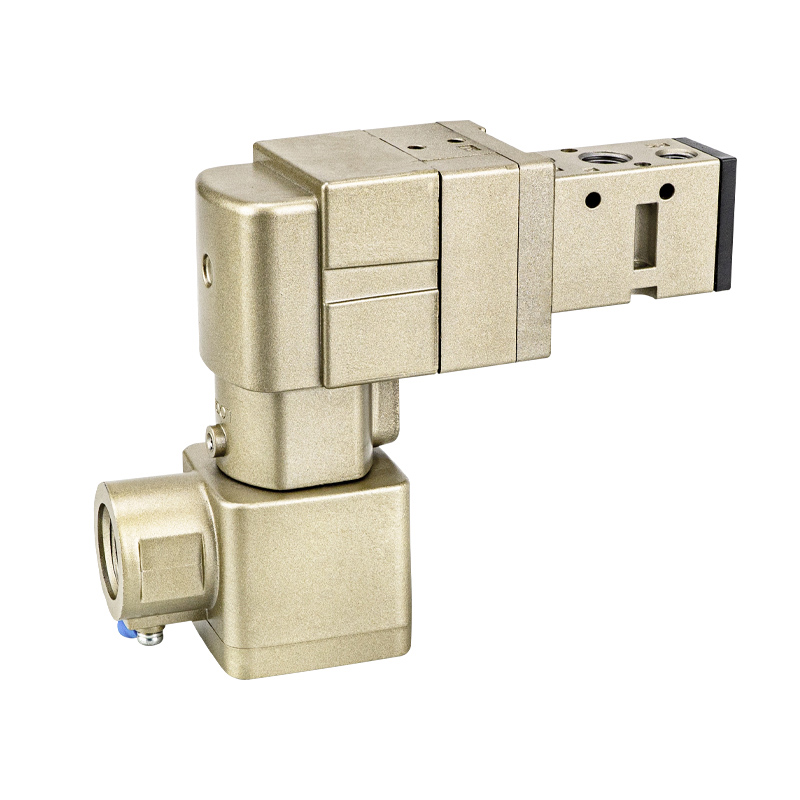

3.  50-VFE Series 5-Port Explosion-Proof Solenoid Valve (50-VFE3000 / 5000 Series)

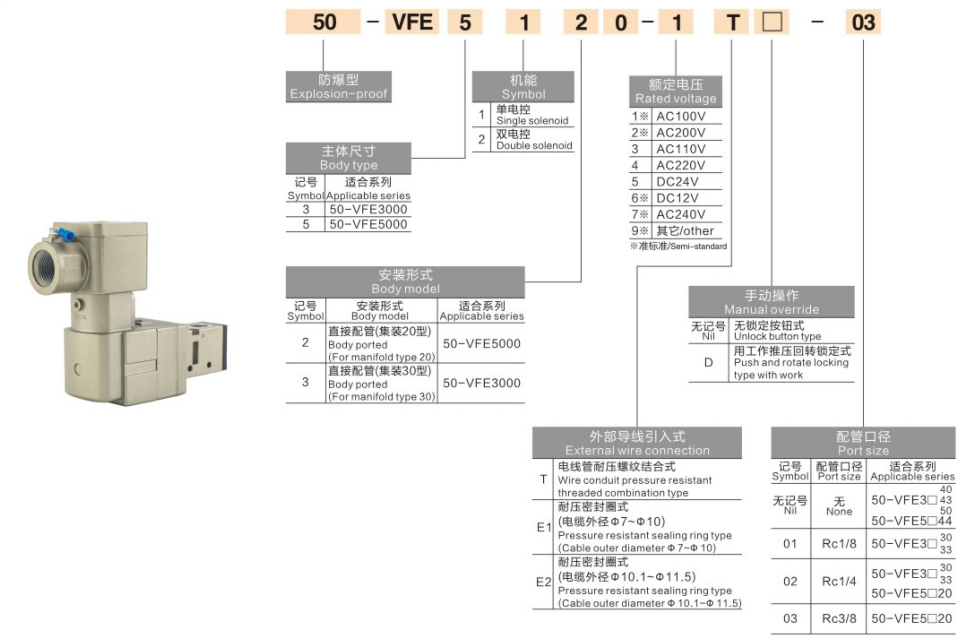

3.1 Depinisyon ng Code ng Modelo (Halimbawa: 50-VFE51201T)

     --50: Flameproof series code

     --VFE: 5/2-way na elastic seal pilot spool valve

     --5: 5000 mataas na detalye ng daloy

     --1: Single solenoid spring return

     --2: May sinulid na direktang pag-mount

     --0: Karaniwang pagsasaayos

     --1: G1/4 port thread

     --T: Metal flameproof cable gland

Mga Sub-spesipikasyon ng Modelo

     --50-VFE3000:Compact low flow, epektibong sectional area 18mm², Cv=1.0, G1/8 port

     --50-VFE5000:Pangunahing karaniwang daloy, epektibong sectional area 45mm², Cv=2.5, G1/4 mainstream port

3.2 Istraktura at Air Circuit Logic (5/2 Way)

    --Kahulugan ng Port:P supply inlet, A output, B output, R1/R2 dalawang independent exhaust port; pangunahing balbula + balbula ng piloto na sentralisadong tambutso, walang hiwalay na piping ng tambutso ng piloto na kinakailangan upang pasimplehin ang layout ng mga kable

     --Istraktura ng Spool:Pilot spool nababanat na selyo; minimum na 0.15MPa pressure differential na kinakailangan upang magmaneho ng spool, hindi maaaring ilipat sa ilalim ng vacuum negatibong presyon

Mga Functional na Mode

    --kumantale solenoid (suffix 1):Pinasigla → P→A, B→R2; power off spring reset → P→B, A→R1, one-way cylinder reset

    --Dobleng solenoid (suffix 2):Latching memory function, nagpapanatili ng valve position pagkatapos ng power cut, perpekto para sa matagal na pressure holding clamping stations

3.3 Pagtutugma ng Mga Accessory sa Pag-install

     --Pag-mount na may sinulid:Direktang G1/8, G1/4 na may sinulid na koneksyon, tugma sa KQ2 push-in fitting at PU/PA pneumatic tubing

     --Sinabi ni Manifold valve island:Nakalaang 5-port manifold base 50-VV5FE3 (para sa 3000 series) / 50-VV5FE5 (para sa 5000 series), sumusuporta hanggang sa 10 istasyon ng sentralisadong air supply; magkasya lang ang mga manifold air channel sa mga VFE valve, ipinagbabawal ang mixed assembly na may VPE 3-port valves

3.4 Mga Karaniwang Aplikasyon (Para Lang sa Double-Acting Cylinder Circuit)

     --Double-acting transfer, stopper, stamping clamping cylinders sa explosion-proof production lines

     --NAMUR pneumatic ball valve / butterfly valve actuator switching control para sa mga kemikal na pipeline

     --Centralized valve island automation para sa coating at lithium battery dust workshops

     --Lahat ng explosion-proof pneumatic system na nangangailangan ng bidirectional cylinder extend at retract motion

3.5 Tala ng Limitasyon

     Ang mga vacuum circuit ay mahigpit na ipinagbabawal. Kung walang sapat na pagkakaiba sa presyon sa ilalim ng negatibong presyon, ang spool ay hindi maaaring ilipat, na humahantong sa pagkawala ng suction cup at hindi gumagana ang cylinder. Katugma lamang sa karaniwang 0.2~0.9MPa na positibong suplay ng hangin.

4. 50-VPE Series 3-Port Explosion-Proof Solenoid Valve (50-VPE500 / 700 Series)

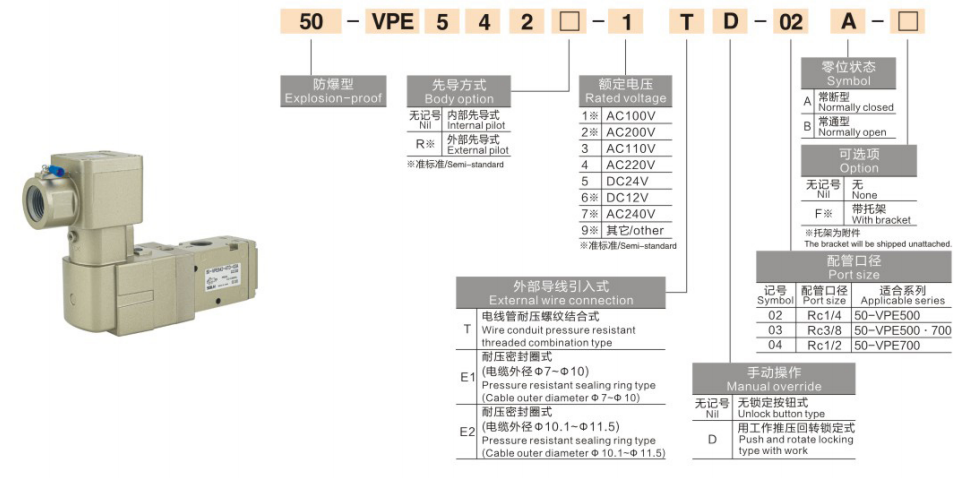

4.1 Depinisyon ng Code ng Modelo (Halimbawa: 50-VPE54201T)

     --50: Flameproof series code

     --VPE: 3/2-way na elastic seal pilot poppet valve

     --542: VP500 na detalye, sinulid na normal na sarado NC

     --0: Karaniwang pagsasaayos

     --1: G1/4 port thread

     --T: Metal flameproof cable gland

Mga Sub-spesipikasyon ng Modelo

     --50-VPE500: Karaniwang daloy, epektibong sectional area 41.4mm², Cv=2.3, para sa kumbensyonal na paghawak ng vacuum

     --50-VPE700: Mataas na daloy, epektibong sectional area na 72mm², Cv=4.0, para sa malaking sheet at multi-hole na carton na vacuum transport

4.2 Structure at Air Circuit Logic (3/2 Normally Closed NC, NO convertible)

     --Port Definition: P supply inlet, A output, R single exhaust; independiyenteng pilot exhaust port PE. Sa mga high-dust explosion-proof zone, ang panlabas na piping ay maaaring gumabay sa tambutso sa mga ligtas na lugar

     --Spool Structure: Pilot hard-seal poppet type, zero differential pressure startup, stable operation under full vacuum down to -101.2kPa, dedicated flameproof valve para sa mga vacuum circuit

NC Working Logic (NO function switchable)

     --Energized: P konektado sa A para sa air supply, R sarado; Ang vacuum generator ay gumagawa ng negatibong presyon, ang single-acting cylinder ay umaabot

     --Power off: P cut off, A awtomatikong konektado sa R ​​para sa pressure relief; suction cup instant vacuum break, awtomatikong umuurong ang single-acting cylinder spring. Ang mga workpiece ay inilalabas kapag ang explosion-proof na kagamitan ay nagsara upang mapabuti ang kaligtasan sa pagpapatakbo

4.3 Pagtutugma ng Mga Accessory sa Pag-install

     --Direktang may sinulid na pag-mount: M5, G1/8, G1/4 thread port, direktang naka-install sa itaas ng agos ng mga vacuum generator

     --Nakatuon na vacuum manifold na isla: 3-port na eksklusibong base 50-VV3PE na may mga independiyenteng air channel, hindi maaaring ihalo sa mga 5-port na VFE valve

4.4 Mga Pangunahing Kalamangan (Tanging Sumusunod na Flameproof Valve para sa Vacuum Explosion-Proof Circuit)

     --Zero differential pressure startup, tugma sa parehong vacuum negative pressure at standard positive pressure working conditions

     --Awtomatikong pagluwag ng presyon sa pagkawala ng kuryente; ang mga workpiece ay binibitiwan kapag huminto ang mga kagamitan na lumalaban sa pagsabog upang maiwasan ang pinsala sa pag-clamp o mga panganib na mahulog

     --Ultra-low leakage poppet seal, walang suction attenuation sa mahabang tagal ng vacuum adsorption

4.5 Mga Karaniwang Aplikasyon

     --Explosion-proof na paghawak ng vacuum: ZU/ZB vacuum generator + ZPT buffer suction cup para sa lithium battery, coating at food explosion-proof material pickup

     --Single-acting spring return cylinders para sa lifting, clamping at ejection simpleng tooling

     --Negatibong pressure adsorption transfer ng pelikula, karton at glass sheet sa mga nasusunog at sumasabog na workshop

     --Branch air supply cut-off at maintenance pressure relief circuits para sa explosion-proof na kagamitan

5. Talahanayan ng Paghahambing: 50-VFE VS 50-VPE

6. Standard Explosion-Proof Complete Pneumatic Circuit Matching

     --Circuit1: Explosion-Proof Vacuum Handling (50-VPE54201T):  Oil-free explosion-proof air combination AFC2000 → 50-VPE54201T → PU6 tubing → ZU straight vacuum generator + ZPT buffer suction cup

    --Circuit2: Explosion-Proof Double Cylinder Transfer (50-VFE51201T):  Explosion-proof air triple unit AC2000 → 50-VFE51201T 5-port valve island → PU8 tubing → SC/SDA double-acting explosion-proof cylinder

    --Circuit3: Explosion-Proof Single-Acting Clamping Jig:  Explosion-proof pressure regulator AR → 50-VPE500 → PU4 micro tubing → MAL mini single-acting cylinder

7. Mga Detalye ng Pagpapatakbo ng Kaligtasan sa Pagpili at Pagsabog

    --Ang mga vacuum circuit ay dapat gumamit ng 50-VPE lamang:  Ang istraktura ng spool ng 50-VFE ay hindi maaaring ilipat nang walang pagkakaiba sa presyon; ang paggamit nito para sa mga vacuum circuit ay humahantong sa kumpletong pagkabigo at mga panganib sa kaligtasan ng pagbagsak ng workpiece. Ang mga triple unit ng AC/BC na may mga oil mist generator ay mahigpit na ipinagbabawal para sa mga vacuum system, dahil haharangin ng kontaminasyon ng langis ang VPE poppet at magdudulot ng pagtagas.

    --Dapat gamitin ng mga double-acting cylinder ang 50-VFE 5-port valve:  Ang 3-port na VPE ay nagbibigay lamang ng solong air output at hindi napagtanto na ang cylinder ay umaabot at bawiin ang bidirectional na paggalaw; hindi nito mapapalitan ang 5-port valves.

     --Ang pinaghalong pagpupulong ng mga base ng manifold ay ipinagbabawal:  Ang 5-port VFE base at 3-port VPE base ay may independiyenteng air channel openings. Ang cross-installation ay magdudulot ng full circuit air leakage at malfunction ng kagamitan.

    --Sinabi ni Sinabi ni Mandatory explosion-proof na mga panuntunan sa mga kable:  Ang orihinal na factory T-type na metal flameproof cable glands ay dapat gamitin na may mahigpit na selyadong mga cable; walang nakalantad na metal contact sa loob ng mga wiring box. Ang hindi awtorisadong pagpapalit ng mga ordinaryong plastic socket ay ipinagbabawal. Kung ang pilot PE exhaust port ay nangangailangan ng external drainage, ang piping ay dapat humantong sa exhaust gas sa mga itinalagang explosion-proof safe zone upang maiwasan ang akumulasyon ng nasusunog na gas.

    --Kinakailangan sa front-end na pagsasala ng suplay ng hangin:  Ang AF/AFC air filter (5μm precision) ay dapat na naka-install upstream ng explosion-proof valves. Ang alikabok at singaw ng tubig na pumapasok sa valve body ay magdudulot ng spool jamming, na maaaring mag-trigger ng mga panganib sa pagkasunog at pagsabog sa ilalim ng explosion-proof na mga kondisyon sa pagtatrabaho.

     --Mga regulasyon sa pagpapanatili at pag-overhaul:  I-shut off upstream HSV manual globe valve at exhaust residual pipeline pressure bago i-disassembly para sa maintenance. Ipinagbabawal ang pag-disassembly ng explosion-proof na pabahay sa ilalim ng live o pressure na status; ang mga nasirang flameproof mating surface ay magpapawalang-bisa sa lahat ng explosion-proof certifications.

8. Mga Larangan ng Aplikasyon sa Industriya

     Lithium battery explosion-proof coating at assembly lines, paint spraying automation, chemical pipeline valve automatic control, ink printing dust workshops, food explosion-proof packaging production lines, oil & gas supporting pneumatic actuator, pharmaceutical clean explosion-proof equipment, explosion-proof manipulator para sa pag-uuri ng dust material.

Isang Buod ng Pangungusap

     SOLH 50 series flameproof pilot solenoid valves na nahahati sa 50-VFE 5-port spool type para sa double-acting cylinders at 50-VPE 3-port poppet type para sa vacuum at single-acting cylinders, certified Ex d II BT4 / CCC / TIIS na may IPX6 rating, na nagsisilbing certified Zone 1 na solusyon at pneumatic para sa lahat ng certified Zone 1 solution. nasusunog na paputok na mga linya ng produksyon ng industriya.
