1. Pangkalahatang-ideya ng Produkto at Pangunahing Istraktura

     Ang serye ng SOLH 4V ay ang pinaka-unibersalpilot-operated pneumatic directional control valve para sa industriyal na automation, sumasaklaw5/2 way (5-port 2-position) at5/3 way (5-port 3-position) mga pagsasaayos. Espesyal na idinisenyo para sa teleskopiko na paggalaw, intermediate stop at pressure holding control ng double-acting cylinders, nagtatampok ito ng spool-type na istraktura at panloob na pilot drive. Bilang isang standard na electronic pneumatic control component, malawak itong ginagamit sa automated machinery, packaging equipment, processing jigs at pneumatic transmission system na may stable na performance at versatile functions.

  1.1 Five-Port Standard Interface Definition

     • P Port: Main air inlet, konektado sa air supply source

     • A/B Working Ports: Output port, konektado sa dalawang silid ng double-acting cylinders para kontrolin ang extension at retraction

     • R/S Exhaust Ports: Pressure relief exhaust port, karaniwang nilagyan ng mga muffler para sa pagbabawas ng ingay at makinis na bentilasyon

  1.2 Mga Pangunahing Tampok na Pang-istruktura

     • Istruktura ng Balbula Core: High-precision slide column spool design, mababang friction at sensitive switching

     • Drive Mode: Panloob na pilot drive, mababang pagkonsumo ng kuryente at stable na reversing performance

     • Naaangkop na Bagay: Full-range na pagtutugma para sa double-acting pneumatic cylinders

2. 5/2 Way Valve – Basic Reversing Control

     Ang 5/2 way na istraktura ay ang pangunahing pangunahing modelo ng serye ng 4V, na nahahati sa iisang electric control at double electric control na mga uri, na umaangkop sa iba't ibang pneumatic logic at mga kinakailangan sa kontrol sa kaligtasan.

  2.1 Single Electric Control (4V110/210/310/410)

     • Prinsipyo sa Paggawa: Nilagyan ng isang electromagnetic coil at reset spring. Ang balbula ay bumabaligtad kapag naka-on at awtomatikong nagre-reset sa pamamagitan ng puwersa ng spring kapag pinatay.

     • Mga Pangunahing Katangian: Power-off reset na disenyo na may fail-safe na pagganap, simpleng istraktura at cost-effective.

     • Mga Karaniwang Aplikasyon: Ordinaryong cylinder reciprocating motion, emergency stop reset mechanism, simpleng clamping at positioning equipment.

  2.2 Double Electric Control (4V120/220/320/420)

     • Prinsipyo sa Paggawa: Dual coils para sa alternatibong kontrol nang walang reset spring. Pinapanatili ng balbula ang kasalukuyang posisyon nito pagkatapos patayin gamit angfunction ng pagpapanatili ng memorya.

     • Mga Pangunahing Katangian: Mataas na katumpakan ng pagpoposisyon, pagtitipid ng enerhiya (pagkonsumo lamang ng kuryente sa panahon ng pag-reverse), matatag na paghawak sa posisyon ng power-off.

     • Mga Karaniwang Aplikasyon: Tumpak na pagpoposisyon ng istasyon, intermediate stroke stop, pangmatagalang pressure holding at fixed-position locking scenario.

3. 5/3 Way Valve – Intermediate Position Precision Control

     Ang 5/3 way na three-position structure ay nagdaragdag ng intermediate neutral state batay sa two-position reversing, na napagtatanto ang tatlong core intermediate functions upang matugunan ang mga advanced na pneumatic control demands (Mga Naaangkop na Modelo: 4V130/230/330/430).

  3.1 Closed Center (C Type)

     Function: Ang lahat ng mga port ay ganap na sarado sa intermediate na posisyon. Napagtatanto ang pag-lock ng cylinder at pressure holding, pagsuporta sa paghinto ng suspensyon at proteksyon laban sa pagbagsak.

     Sitwasyon: Jig locking, vertical cylinder anti-drop, intermediate position fixed stop.

  3.2 Exhaust Center (Uri ng E)

     Function: Ang mga gumaganang port ng A/B ay nakikipag-ugnayan sa mga exhaust port sa intermediate na posisyon. Ang sistema ay naglalabas ng presyon at ang silindro ay malayang lumulutang.

     Sitwasyon: Kaluwagan sa presyon ng kaligtasan ng kagamitan, manu-manong pag-drag at pag-debug, proteksyon sa pag-reset ng mekanikal.

  3.3 Pressure Center (Uri ng P)

     Function: Nakikipag-ugnayan ang P air inlet sa parehong A/B port sa intermediate na posisyon, na nagko-convert ng double-acting cylinder sa single-acting na output.

     Sitwasyon: Kasabay na pag-clamping, pagpapanatili ng bidirectional pressure, kontrol ng balanse ng espesyal na puwersa.

4. Mga Panuntunan sa Pag-cod ng Modelo at Mga Karaniwang Detalye

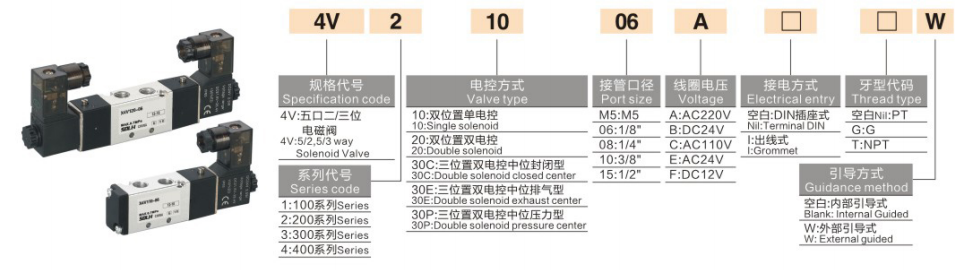

  1. Logic ng Coding: 4V [Size Code] [Control/Middle Function Code] - [Laki ng Port]

  2. Mga Karaniwang Karaniwang Modelo

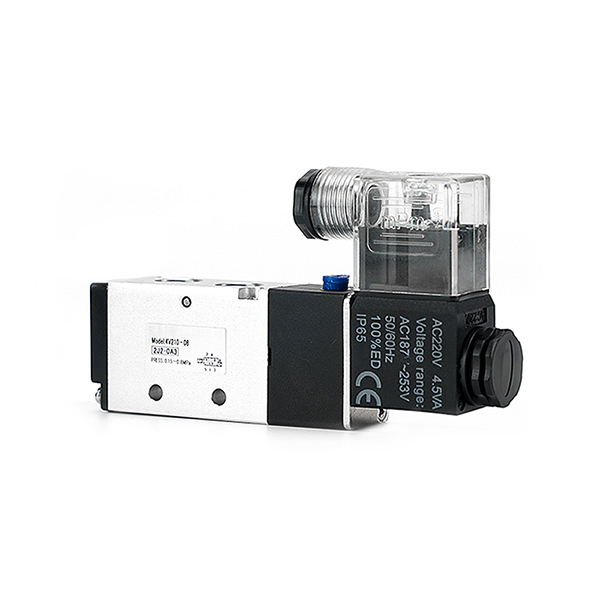

     • 4V210-08: G1/4 port, solong electric control, 5/2 way (pinaka-unibersal na karaniwang modelo)

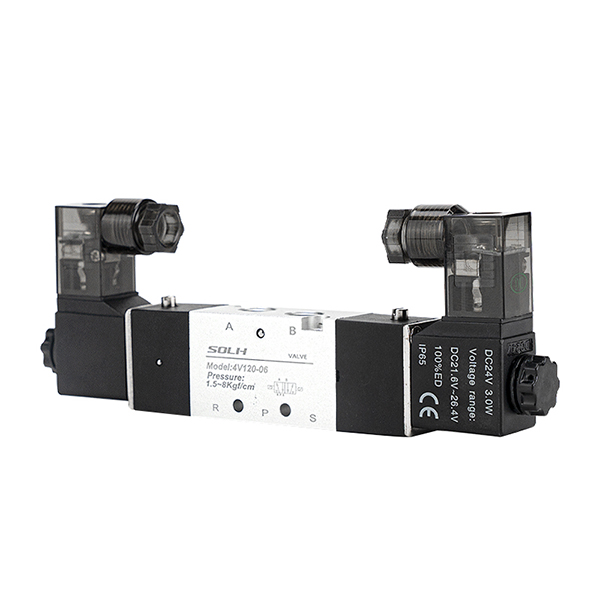

     • 4V220-08: G1/4 port, double electric control, 5/2 way (power-off memory positioning)

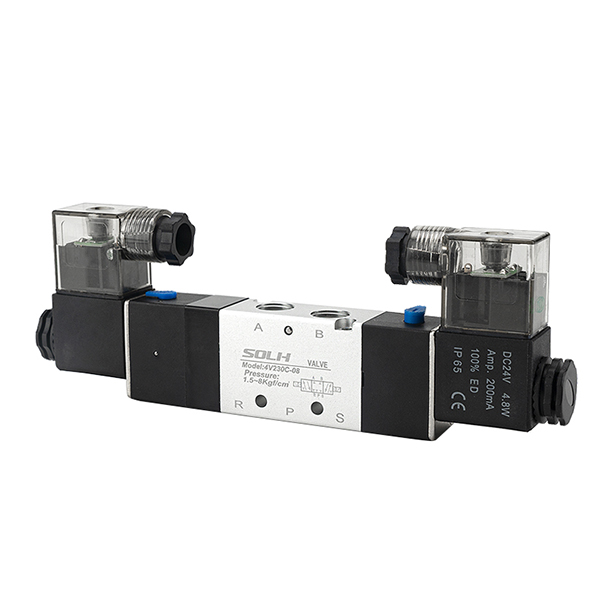

     • 4V230C-08: G1/4 port, 5/3 way closed center (cylinder locking at pressure holding)

     • 4V310-10: G3/8 port, solong electric control, 5/2 way (malaking flow main circuit control)

5. Mga Pangunahing Teknikal na Parameter

6. Mga Alituntunin sa Pagpili ng Propesyonal

  6.1 5/2 Way Two-Position Selection

     • Single Electric Control: Priyoridad para sa kumbensyonal na reciprocating motion at mga senaryo sa pag-reset ng kaligtasan, na nagtatampok ng awtomatikong power-off return at fail-safe na operasyon.

     • Double Electric Control: Priyoridad para sa mga istasyon ng pagpoposisyon, intermediate stop at pangmatagalang holding scenario, na nagtatampok ng power-off na memory at tumpak na pagpoposisyon.

  6.2 5/3 Way Three-Position Selection

     • Uri C (Closed Center): Para sa cylinder intermediate locking, suspension holding at anti-falling na proteksyon.

     • Uri E (Exhaust Center): Para sa kaligtasan ng kagamitan sa pressure relief, libreng lumulutang at manu-manong pag-debug na mga sitwasyon.

     • Uri P (Pressure Center): Para sa kasabay na pag-clamping, pag-stabilize ng presyon ng bidirectional at espesyal na kontrol sa balanse ng pneumatic.

Isang Buod ng Pangungusap

     Ang serye ng SOLH 4V ay sumasaklaw sa 5/2 at 5/3 way na pilot-operated pneumatic valve na may single/double electric control at tatlong intermediate function, na siyang gustong standard component para sa industrial pneumatic reversing, positioning, pressure holding at safety control ng double-acting cylinders.
