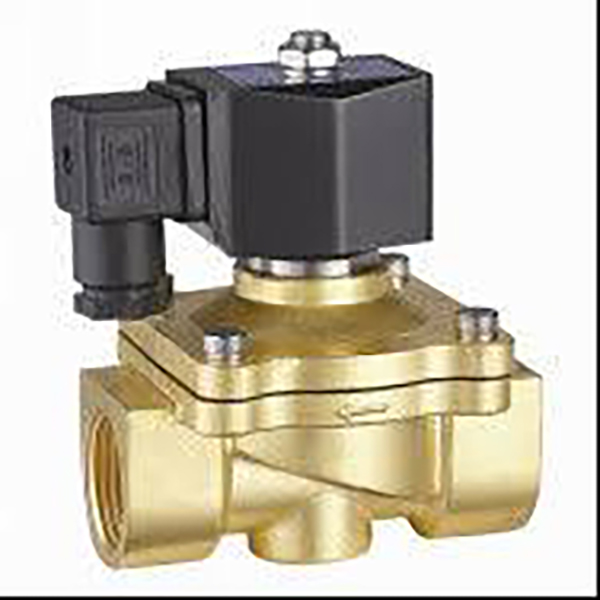

2W Series 2/2 Way Fluid Solenoid Valve (Direct-Acting + Pilot-Operated)

Brand: SOLH ng Richge Technology

Pangkalahatang-ideya ng Produkto

     Ang serye ng SOLH 2W ay unibersal na pang-industriya na 2/2-way na karaniwang sarado na fluid shut-off solenoid valve, na nahahati sa dalawang linya ng istruktura: direktang kumikilos na 2W (030/050 maliit na serye) at 2W na pinapatakbo ng piloto (150~500 malalaking serye ng bore). Gumaganap ito ng awtomatikong on/off na kontrol para sa malinis na tubig, compressed air, lubricating oil, cooling cutting fluid at mahinang corrosive liquid pipelines.

       * Brass valve body na may multi-layer na anti-corrosion sealing; dalawahang opsyon ng zero-pressure startup direct type at high-flow pilot type para sa full range na pagpili

       * Standardized na sukat at thread specs, compatible sa PT/G/NPT multi-thread para sa global export

       * Sinusuportahan ng low-temperature resistant coil ang matatag na pangmatagalang tuluy-tuloy na energization

     Malawakang naitugma sa mga kagamitan sa paggamot ng tubig, mga circuit ng paglamig ng machine tool, mga linya ng paglilinis ng spray, mga pipeline ng air compressor at mga full-industry fluid automation system.

Dalawang Linya ng Produkto Buong Klasipikasyon: Direct-Acting NC VS Pilot-Operated NC

  1. 2W Direct-Acting Normally Closed (Halimbawa ng Modelo: 2W-L030-08)

     --Working Principle:Ang electromagnetic coil ay direktang nagtutulak sa panloob na stem ng armature upang buksan/isara ang pangunahing upuan ng balbula, na nagbibigay-daan sa buong pagbubukas sa ilalim ng 0MPa na zero medium pressure.

        * Power OFF: Pinipilit ng Spring ang sealing gasket upang ganap na maputol ang pipeline fluid

        * Power ON: Electromagnetic force lifts spool upang mapagtanto ang bidirectional fluid circulation

           Walang auxiliary pilot chamber, ultra-simpleng istraktura na may millisecond na mabilis na bilis ng pagtugon.

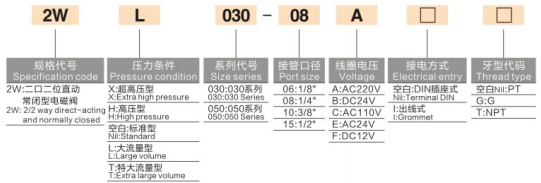

    -- Kumpletuhin ang Model Coding Rule

     2W - Pressure/Flow Suffix - Serye ng Sukat - Port Thread - Coil Voltage - Uri ng Wiring - Thread Standard

        * 2W: Direct-acting 2/2-way na karaniwang sarado na solenoid valve

        *  Suffix ng presyon at daloy: Blangko=Karaniwan / L=Malaking Daloy / T=Malaking Daloy / H=Mataas na Presyon / X=Mataas na Presyon

        *  Serye ng laki: 030 (miniature), 050 (medium small)

        *  Port code: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2

        *  Code ng boltahe: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V

        *  Wiring mode: Blank=DIN socket (standard para sa control cabinet), I=waterproof wire lead (outdoor humid equipment)

        *  Pamantayang thread: Blank=PT British taper thread, G=G parallel thread, T=NPT American thread

   --  Mga Pangunahing Kalamangan

       *  Zero differential pressure startup, walang minimum operating pressure limit, stable opening sa ilalim ng vacuum, micro-pressure at micro-flow water circuit

        *  Ultra-compact na katawan, arbitrary na mounting angle para sa masikip na layout ng cabinet ng kagamitan

        *  Millisecond mabilis na on-off na tugon, na angkop para sa mga high-frequency na intermittent start-stop cycle

        *  Maliit na katawan ng balbula na may mababang gastos na nauubos, matipid na unang pagpipilian para sa kontrol ng isang-puntong sangay

     --  Mga Sitwasyon ng Application

      Single-point cooling oil injection para sa maliliit na CNC machine tool, mini spray cleaning machine, micro air/water control para sa 3C automation equipment, maliliit na branch switch ng air compressors, lab micro fluid on/off control.

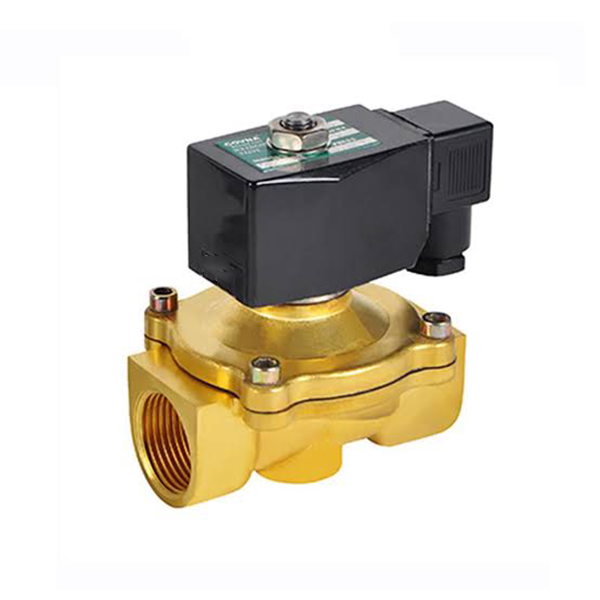

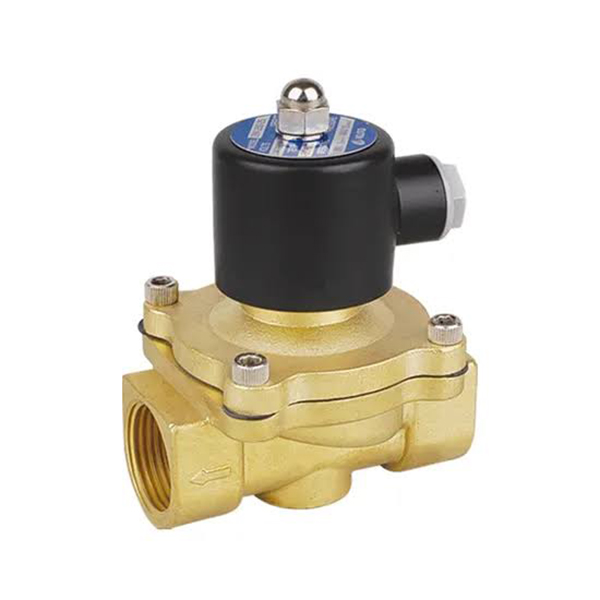

  2. 2W Pilot-Operated Normally Closed (Halimbawa ng Modelo: 2W250-25)

     -- Prinsipyo ng Paggawa:Built-in na pilot bleed orifice, umaasa sa pipeline medium pressure para iangat ang large-bore main spool; Kinokontrol lang ng coil ang maliit na pilot hole na may mababang paggamit ng kuryente at mababang init na henerasyon. Minimum na startup differential pressure 0.05MPa, ang balbula ay hindi ganap na magbubukas nang walang medium pressure.

        * Power OFF: Pilot hole sealed, ang panloob na presyon ng lukab ay nag-compress ng seal upang isara ang pipeline

        * Power ON: Nagdurugo ang presyon ng silid ng piloto, ang mga medium pressure jack ay nakabukas sa pangunahing balbula para sa mataas na dami ng daloy ng likido, max na orifice hanggang sa Φ50 (G2 pulgada)

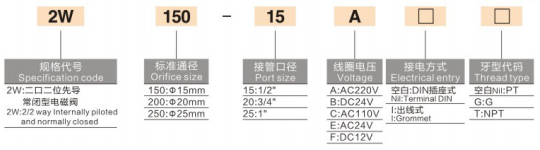

    --Kumpletuhin ang Model Coding Rule

        2W - Laki ng Orifice - Port Thread - Coil Voltage - Wiring Type - Thread Standard

        *  2W: Pilot-operated 2/2-way na karaniwang sarado na solenoid valve

        *  Karaniwang laki ng orifice: 150(Φ15), 200(Φ20), 250(Φ25), 320(Φ35), 400(Φ40), 500(Φ50)

        *  Port code: 15=G1/2, 20=G3/4, 25=G1, 32=G1¼, 40=G1½, 50=G2

        *  Ang mga code ng boltahe, mga wiring at thread ay ganap na napagpapalit sa mga direktang kumikilos na serye, mga katugmang ekstrang bahagi ng coil

  3. Mga Pangunahing Kalamangan

     -- Napakalaking straight-through na butas para sa mataas na katamtamang daloy, napakababang pagkawala ng presyon ng pipeline, perpekto para sa buong linya na sentralisadong suplay ng tubig/hangin

     -- Ang low-power coil ay nagtutulak ng malaking-butas na katawan ng balbula, mababang pagtaas ng temperatura sa ilalim ng 24h tuluy-tuloy na operasyon, anti-burn na pagganap

     -- Hindi madaling mabara ang malawak na channel ng daloy, sumusuporta sa nagpapalipat-lipat na pang-industriya na cooling water na may maliliit na nasuspinde na mga dumi

     -- Maaaring palitan ng solong pilot valve ang maraming maliliit na direktang balbula, gawing simple ang layout ng pangunahing pipeline at bawasan ang gastos sa pagkuha

  4.Mga Sitwasyon ng Application

     Pangunahing water circuit control para sa malalaking assembly line spray cleaning equipment, air compressor full machine drain at main air pipeline shut-off, circulating cooling system large-flow header pipe, water treatment equipment, general fluid master switch para sa food packaging at chemical equipment.

Universal Shared Core Features (Direkta + Pilot Operated)

  1.Uniform NC Normally Closed Function (Factory Default)

     Auto shut-off kapag naputol ang kuryente, epektibong maiwasan ang pag-apaw, pagtagas ng tubig/hangin sa panahon ng pagsasara ng kagamitan para sa mas mataas na proteksyon sa kaligtasan ng system.

  2. Dalawang Opsyonal na Materyal ng Selyo

     -- Karaniwang NBR nitrile rubber: Universal para sa malinis na tubig, compressed air at lubricating oil pangkalahatang kondisyon sa pagtatrabaho

     -- Opsyonal na EPDM ethylene propylene: Lumalaban sa init, lumalaban sa mahinang acid at alkali, na nakatuon para sa mainit na tubig, malinis na likido at kagamitan sa pag-aatsara na grade-pagkain

  3. Multi-spec Universal Compatible Coils

     Buong saklaw ng boltahe ng AC at DC, low-power insulated coil na sumusuporta sa pangmatagalang tuluy-tuloy na energization; dual wiring scheme (DIN socket / waterproof wire lead) na naaangkop sa panloob na cabinet at outdoor equipment na mga wiring.

  4.Multi International Export Thread Standards

     Tatlong opsyon sa thread: PT British taper, G parallel BSPP, NPT American thread, tumutugma sa domestic automation equipment at mga pangangailangan sa pag-export ng linya ng produksyon sa ibang bansa.

  5. Gravity-Free Universal Mounting

     Maaaring i-install ang katawan ng balbula nang patayo, pahalang o baligtad nang hindi naaapektuhan ang pagganap ng pagbubukas/pagsasara, perpekto para sa compact na layout ng cabinet.

  6. Full Pressure Grade Customization

     Direktang serye ay sumusuporta sa standard / mataas na presyon / dagdag na mataas na presyon / malalaking daloy na na-customize na mga bersyon; Ang pilot series ay natively adapts sa conventional industrial fluid pressure range 0.05~1.0MPa.

Pinag-isang Talaan ng Pangkalahatang Teknikal na Ispesipikasyon

Direct VS Pilot Operated Full Selection Comparison Table

Mga Segment na Karaniwang Sitwasyon ng Application

  1. 2W Direct-Acting NC Applicable Fields

     -- Single-point cooling oil injection at micro spray para sa maliliit na CNC machine tools, simpleng station micro fluid control

     -- Vacuum auxiliary water supply at maliit na pneumatic branch on/off para sa 3C automation equipment

     -- Maliit na ultrasonic cleaning equipment, laboratoryo micro fluid control loops

     -- Sangay ng pagpapanatili ng kagamitan, single-point na switch ng tubig/gas para sa maliliit na kabit

  2. 2W Pilot-Operated NC Applicable Fields

     -- Air compressor full machine drain, workshop main air pipeline cut-off valve

     -- Master water circuit control para sa malaking assembly line spray cleaning equipment

     -- Sistema ng sirkulasyon ng paggamot ng tubig, pang-industriya na paglamig ng malalaking daloy ng header pipe

     -- Large-bore fluid master switch para sa packaging ng pagkain at kumpletong kagamitang kemikal

Pangunahing Mga Panuntunan sa Paghatol sa Pagpili

     -- Pipeline water/air pressure sa ibaba 0.05MPa, intermittent micro medium, vacuum circuit → Dapat pumili ng 2W direct-acting type

     -- Laki ng tubo ≥G1/2, whole-line main pipe high-flow transmission, long-term stable pressure pipeline → Pumili ng 2W pilot-operated type

     -- Mainit na tubig, purified water, mahinang acid fluid na mga kondisyon sa pagtatrabaho: Tukuyin ang EPDM food-grade seal kapag naglalagay ng mga order

     -- Sentralisadong mga wiring sa loob ng machine control cabinet: Unahin ang uri ng DIN socket wiring; panlabas na spray at mahalumigmig na kagamitan pumili I waterproof wire lead type

     -- Ang high-pressure water circuit at high-flow station ay maaaring pumili ng customized na valve body na may suffix H/L/T

Katugmang Kumpletong Pneumatic at Fluid Circuit Solutions

  1. Maliit na Cooling Branch Circuit

     AFC air service unit → 3V series 3/2 solenoid valve → PU plastic tubing → 2W direct-acting valve (cooling water circuit on/off control)

  2. Kumpletuhin ang Machine Main Water Header Circuit

     Pangunahing tubo ng tangke ng tubig / air compressor → 2W pilot large-bore valve → paghahatid ng sangay sa bawat pipeline ng spray ng istasyon

  3. Explosion-Proof Fluid Workshop Circuit

     Explosion-proof air source treatment unit → 2W pilot valve na may custom na explosion-proof coil, na tumugma sa explosion-proof na automatic control pipelines

Isang Buod ng Pangungusap

     Ang SOLH 2W series na brass 2/2-way na normally closed fluid solenoid valve ay nagbibigay ng zero-pressure startup na maliit na direct-acting na variant at low-power high-flow na malaking pilot-operated na variant, na may opsyonal na NBR/EPDM food-grade seal, multi-thread at multi-voltage compatibility, na malawakang ginagamit para sa awtomatikong tubig, hangin, oil treatment washing control sa machine, mga kagamitan sa pag-spray ng tubig, mga kagamitan sa pag-spray ng tubig at mga kagamitan sa pag-automate ng tubig.
